لول سوئیچ پره ای

توضیحات

لول سوئیچ پره ای یا بطور کلی تر سوئیچ های سطح یکی از تجهیزت ابزار دقیق است که برای تشخیص و کنترل سطح مایعات، مواد یا اشیاء در یک محیط استفاده می‌شود.

لول سوئیچ به صورت خودکار عمل می‌کند و وظیفه تشخیص واکنش به تغییر سطح را دارد. وقتی سطح مورد نظر برای سوئیچ فراهم شود، سوئیچ سطح به یک حالت مشخص تغییر می‌کند و این تغییر می‌تواند به صورت الکتریکی، مکانیکی یا الکترونیکی باشد.

سوئیچ سطح معمولاً برای کنترل و مانیتورینگ سیستم‌های خودکار و صنعتی استفاده می‌شود و در بسیاری از برنامه‌ها مانند صنعت غذایی، داروسازی، نفت و گاز، آب و فاضلاب، وسایل نقلیه و سیستم‌های انرژی استفاده می‌شود.

لول سوئیچ دارای انواع مختلفی است که با توجه به نیاز مصرف کننده تولید شده اند. در اینجا به بررسی لول سوئیچ پره ای یا rotary paddle level switch می پردازیم.

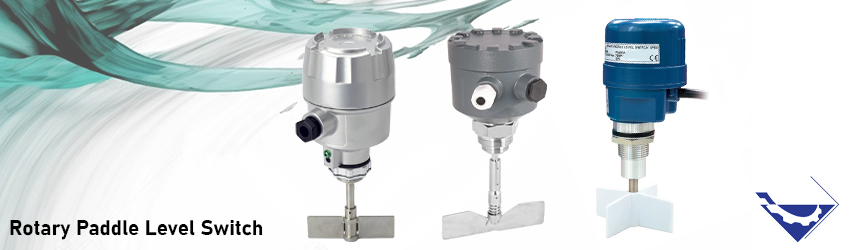

انواع لول سوئیچ پره ای - لول سوئیچ پدالی

ویژگی های لول سوئیچ پره ای

  • لول سوئیچ پره ای یا همان مدل پدل میباشد که به مدل روتاری نیز معروف است.
  • این مدل در انواع مختلف پره ها ساخته میشود که بستگی به محل نصب، نوع سیال ( مایع و یا پودری ) و اندازه مخزن دارد.
  • لول سوئیچ پره ای (روتاری چرخشی) هم بصورت عمودی، افقی و زاویه ای قابل نصب میباشد.
  • لول سوئیچ روتاری از یک پره فلزی تشکیل یافته که توسط یک موتور الکتریکی حول محور به گردش در می آید. وقتیکه سطح مواد به پره برخورد میکند، از دوران پره جلوگیری کرده و نیروی ناشی از ایستادن پره،میکروسوییچ موجود در لول سوییچ را فعال میکند و سیگنال الکتریکی مبنی بر پر بودن مخزن ارسال میگردد.

عملکرد لول سوئیچ پره ای

لول سوئیچ پره ای یک نوع سنسور سطح است که از یک پره چرخان برای تشخیص سطح مواد جامد یا مایع در یک مخزن یا وسیله استفاده می‌کند.

این سوئیچ شامل یک پره در حالت چرخش است که توسط موتور محرک در داخل مخزن قرار می‌گیرد. هنگامی که ماده در مخزن بالا می‌رود، با پره تماس می‌کند و باعث چرخش آن می‌شود.

وقتی چرخش پره توسط ماده متوقف می‌شود، موتور بر روی محورش به چرخش ادامه می‌دهد تا فلنجی که به موتور متصل شده است، سوئیچ مکانیکی را فعال کند و نشان دهد که ماده به سطح مشخصی رسیده است.

پره با توجه به نوع ماده‌ای که قرار است اندازه‌گیری شود می‌تواند از مواد مختلفی ساخته شود. لول سوئیچ پره ای برای تشخیص سطح بالا و پایین مناسب هستند و می‌توانند در محدوده وسیعی استفاده شوند.

لول سوئیچ پره ای عملکرد

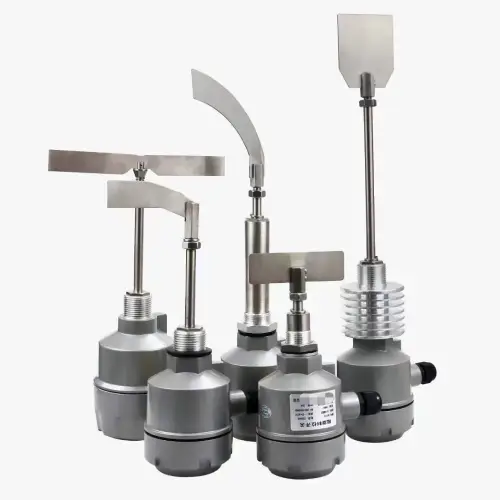

انواع مدل لول سوئیچ پره ای

مدل آویز:

این نوع لول سنج ها برای نصب از بالای مخازن طراحی گردیده است پره توسط یک سیم بکسل به موتور متصل است که استفاده از این لول سوئیچ ها را در مخازن شن و ماسه پر کاربرد میکند .



مدل کنترلرهای سطح کوچک یا مینی تایپ:

برای استفاده در بعضی ماشین آلات به صورت جمع و جور طراحی گردیده است .برای انتخاب این کنترلرهای سطح بایستی علاوه بر شکل کاربردی به اندازه دانه بندی همچنین شرایط دمائی و محیطی مواد پودری توجه داشت . تغذیه لول سوئیچ پره ای میتواند 24 مستقیم یا 110 و یا 220 ولت متناوب باشد .



مدل فلنجی:

این نوع لول سنج ها به جای اتصال از طریق دنده به سادگی با اتصال از طریق فلنج امکان نصب ساده و سریع را فراهم میکند . در پائین و یا بالای مخزن معمولا به صورت افقی قابل استفاده است و معمولا طول میله 10 سانت دارد .



مدل ضد انفجار:

استفاده از این کنترلر در محیطهای انفجاری و مناطق خطرناک است و معمولا با توجه به زون مورد نظر استانداره های مختلفی دارند.

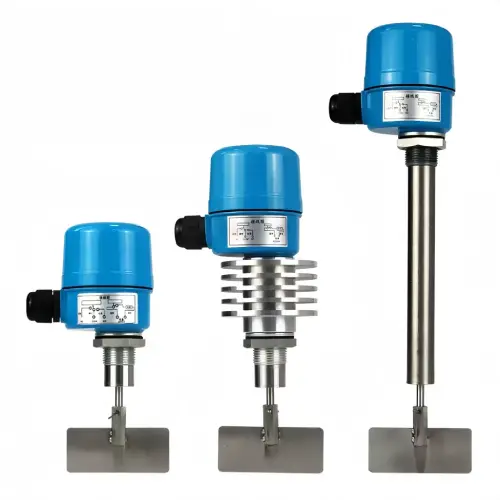

مدل دمای بالا:

از این کنترلر معمولا در شرایط دمای بالا استفاده میشود و با هیت سینک و کولینگ المنت که در انتهای میله در نظر گرفته شده است معمولا تا 200 یا حتی 250 درجه سانتیگراد را تحمل میکنند . در صنایع سیمان و برخی صنایع که دمای بالا فاکتور اصلی و چالش بر انگیز استفاده از سطح سنج است میتوان از این نمونه استفاده نمود .



انتخاب لول سنج پره ای:

برای انتخاب لول سوئیچ پره ای بایستی علاوه بر شکل کاربردی به اندازه دانه بندی همچنین شرایط دمائی و محیطی مواد پودری توجه داشت .

همچنین جنس غلاف و پره و تحمل دمائی سنسور از موارد مهم جهت انتخاب این سطح سنج ها می باشد.

تغذیه این لول سوئیچ های پدلی میتواند 24 مستقیم یا 110 و یا 220 ولت متناوب باشد .

همچنین در طراحی این کنترلرهای سطح میتوان از مدلهائی که برای مخازن با دمای تا حدود 200 درجه طراحی گردیده است استفاده کرد که به کمک کولینگ المنتی که در ساخت آن در نظر گرفته میشود کارکرد سطح سنج در این دما امکان پذیر است .

لول سوئیچ پره ای انتخاب لول سنج

مشخصات فنی سوئیچ سطح روتاری :

  • اصل عملکرد: چرخش پره.
  • ماده ساختاری: استیل ضد زنگ، آلومینیوم یا سایر مواد مناسب.
  • نوع موتور: موتور دنده با سرعت کم.
  • قدرت موتور: بسته به کاربرد و چگالی ماده متغیر است.
  • طراحی پره: قابل تنظیم بر اساس خصوصیات ماده و الزامات کاربردی
  • نوع سوئیچ: سوئیچ مکانیکی (معمولاً با یک فلنج متصل به موتور فعال می‌شود).
  • حداکثر دمای کاری: بسته به مدل، اما معمولاً بین -40 درجه سانتیگراد تا 200 درجه سانتیگراد (-40 درجه فارنهایت تا 392 درجه فارنهایت) متغیر است.
  • حداکثر فشارکاری: بسته به مدل، اما معمولاً تا 20 بار (Psi290) است.
  • گزینه‌های نصب: گزینه‌های نصب مختلف موجود است، از جمله نصب افقی، عمودی و زاویه ای
  • گواهینامه‌ها: با استانداردها و گواهینامه‌های صنعتی مانند ATEX، CE و UL سازگار است.
  • محافظت محیطی: بسته به مدل، ممکن است دارای رتبه‌بندی محافظتی IP65 یا IP67 در برابر ورود غبار و آب باشد.



توجه داشته باشید که این مشخصات ممکن است بسته به تولیدکننده و مدل خاص لول سوئیچ پره ای متغیر باشد. برای مشخصات فنی دقیق مربوط به مدل مورد نظر، باید به دیتا شیت مربوط به هر مدل مراجعه کرد.



کاربرد های لول سوئیچ پره ای

سوئیچ سطح چرخان پره در بسیاری از صنایع و برنامه‌های مختلف استفاده می‌شود. برخی از کاربردهای این سوئیچ عبارتند از:

صنایع غذایی: در صنایع مواد غذایی، سوئیچ سطح چرخان پره برای کنترل سطح مواد مانند آرد، شکر، چربی، آب و سایر مواد اولیه استفاده می‌شود. این سوئیچ می‌تواند در سیلوها، تانکرها، وسایل نقلیه حمل و نقل مواد و دیگر قسمت‌های فرآیند استفاده شود.

صنعت داروسازی: در صنعت داروسازی، کنترل سطح مواد در تانک‌ها، بشکه‌ها و سیستم‌های تهویه مورد نیاز است. سوئیچ سطح چرخان پره می‌تواند در این صنعت برای اطمینان از موجود بودن مواد در سطوح مشخص و کنترل فرآیندهای تولید استفاده شود.

صنعت پتروشیمی: در صنعت پتروشیمی، سوئیچ سطح چرخان پره برای کنترل سطح مایعات و مواد شیمیایی در تانک‌ها، بشکه‌ها و سایر وسایل استفاده می‌شود. این سوئیچ می‌تواند به طور خاص در فرآیندهای تولید، ذخیره‌سازی و حمل و نقل مواد شیمیایی مورد استفاده قرار گیرد.

صنعت کشاورزی: در صنعت کشاورزی، سوئیچ سطح چرخان پره برای کنترل سطح آب در راه‌های آبیاری، تانک‌های ذخیره آب و سایر سیستم‌های آبیاری مورد استفاده قرار می‌گیرد. این سوئیچ می‌تواند به طور خاص در کنترل سطح آب در مزارع، گلخانه‌ها و سیستم‌های آبیاری مکانیزه استفاده شود.

صنایع معدنی: در صنعت معدنی، لول سوئیچ پره می‌تواند برای کنترل سطح مواد معدنی مانند ذغال‌سنگ، سنگ‌های معدنی، مواد معدنی خام و سایر مواد استفاده شود. این سوئیچ می‌تواند در سیلوها، تانکرها و دیگر وسایل نقلیه استفاده شود تا سطح مواد را کنترل کند. این فقط چند نمونه از کاربردهای سوئیچ سطح چرخان پره است و این سوئیچ می‌تواند در بسیاری از صنایع و برنامه‌های دیگر نیز استفاده شود.

لول سوئیچ پره ای کاربرد ها

مزایای لول سوئیچ پره ای

  • نظارت خودکار بر چرخش
  • عیب‌یابی بدون نیاز به جدا کردن وسیله
  • تنظیم چگالی بدون نیاز به ابزار
  • قابلیت استفاده در طیف وسیعی از مواد پودری حتی مواد با دانه های درشت
  • عملکرد مداوم بدون نیاز به تعمیر و نگهداری
  • قابلیت اطمینان بالا
  • نصب و راه اندازی آسان



تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات کنترلی و نظارت بر فرآیند میباشد. انواع لول سوئیچ های روتاری، لرزشی یا دیاپازونی، فلوتری یا شناوری و … در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
