توضیحات

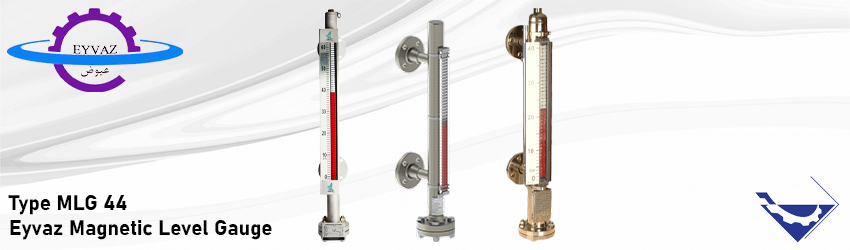

لول گیج مغناطیسی تیپ MLG 44، یکی از محصولات شرکت عیوض تکنیک می باشد که برای اندازه گیری سطح در در مخازن و ظروف تحت فشار مخصوصا بویلرها طراحی شده است. این تجهیزات در ابعاد و اندازه های متنوعی متناسب با سایز بویلرها تولید می شوند.
لول گیج های مغناطیسی مدل MLG 44 بر اساس استانداردهای DIN یا ANSI با اتصال فلنجی کربن استیل در سایزهای مختلف و دمای کاری 300 درجه سانتی گراد توسط شرکت عیوض تکنیک ارائه می شوند.
محصولات شرکت آذرسام با نام تجاری عیوض شامل کنترل‌کننده‌های خطوط بخار، کنترل‌کننده‌های سطح مایعات و شیرهای کنترلی می‌باشد. این تجهیزات برای کنترل و مانیتورینگ خطوط بخار، سیستم‌های گرمایشی، سیستم‌های حرارتی و کنترل سطح مایعات در صنایع مختلف مورد استفاده قرار می گیرند.
شرکت عیوض تکنیک اولین تولیدکننده لول گیج های مغناطیسی در کشور است و لول گیج های تولیدی این شرکت دارای استاندارد ملی ایران و نشان CE اروپا می باشند. در ادامه این مطلب به معرفی و بررسی مشخصات فنی، عملکرد، مزایا، نصب، تجهیزات جانبی، قیمت و خرید یکی از محصولات پرکاربرد عیوض تکنیک مدل MLG 44 می پردازیم.
مشخصات فنی لول گیج مغناطیسی MLG 44
لول گیج مغناطیسی MLG 44 دارای پلاک مشخصات فنی و خط کشی از متریال استنلس استیل (فولاد ضد زنگ) می باشد که در مقابل نور خورشید مقاوم است. همچنین دارای عایق حرارتی بسیار نازک اما با دوام می باشد که موجب افزایش کیفیت و زیبایی آن می شود. در جدول زیر مهمترین مشخصات فنی لول گیج عیوض مدل MLG 44 ذکر شده است.
| مدل لول گیج مغناطیسی | MLG 44 |
|---|---|
| متریال بدنه | 304S |
| فاصله مرکز تا مرکز فلنج AA | 31,34,38,40,44,46,52,57.5 سانتی متر |
| دمای کاری | 300°C یا 572°F |
| متریال فلنج | کربن استیل |
| فشار کاری | کلاس 150 و 300 و PN16,25 |
| سایز اتصال فلنجی | 1/2",3/4" و DN15,20 |
عملکرد لول گیج مغناطیسی MLG 44
لول گیج مغناطیسی تیپ MLG 44 بر اساس قوانین فیزیکی نیروی شناوری و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی می شود. بدنه لول گیج دارای لوله ای استوانه ای شکل است که از ناحیه نازلهای مربوطه به صورت عمودی روی مخازن نصب می گردد.
طرز کار لول گیج به این صورت می باشد که مایع درون مخزن از طریق نازل پایینی به داخل لوله استوانه ای هدایت شده و توپی دارای آهنربای دائمی را شناور می سازد.
با تغییر سطح سیال مایع توپی را به حرکت درمی آورد و با روبروی هم قرار گرفتن آهنربای توپی و فلپها موجب چرخش و تغییر رنگ فلپها و در نتیجه سطح مایع درون مخازن نشان داده می شود.
نحوه نصب لول گیج مغناطیسی MLG 44
این مدل از لول گیج مغناطیسی عیوض از محل فلنج های اتصال بر فلنج های مقابل روی بویلرها نصب میگردد. پس از نصب و اتصال فلنج های لول گیج به فلنج های مقابل و با اطمینان از آب بندی کامل، فلنج کور تحتانی را باز کرده و توپی همراه دستگاه را با توجه به علامت فلش روی آن به سمت بالا داخل لوله اصلی آن وارد می کنید.
در گام بعدی فلنج کور را کاملا محکم کرده و شیرهای بین نازل لول گبج و بویلر را به آرامی باز کنید، تا سیال وارد لول گیج شود.
بعد از وارد شدن سیال داخل لوله اصلی توپی تا جایی که سیال قراردارد بالا، شناور و در محل خود قرار می گیرد. توجه داشته باشید اگر از شرایط سختی یاPH آب بویلر اطمینان ندارید لطفا از توپی تیتانیوم استفاده نمایید.
تجهیزات جانبی لول گیج مغناطیسی MLG 44
سوئیچ MS15
سوئیچ های MS15 همراه با لول گیج های مغناطیسی MLG 44 ارائه می شوند. از این تجهیزات برای ارسال سیگنال قطع و وصل به پمپ ها در ماکزیمم دمای کاری 200 درجه سانتیگراد استفاده می شود.
از ویژگی های این تجهیزات میتوان به استاندارد نفوذ IP66 و قابلیت خود القایی (Change over Tripod) اشاره نمود. جریان این نوع سوئیچ 3 آمپر و ولتاژ VAC 250 می باشد و نیاز به پنل یا سایر تجهیزات جانبی ندارد.
مزایای لول گیج مغناطیسی تیپ MLG 44
لول گیج های مغناطیسی MS15 با توجه به تاثیر گذاری از طریق ایجاد میدان مغناطیسی و عدم ارتباط مکانیکی بین قطعات داخل و خارج نسبت به نمونه های شیشه ای آن با اطمینان بیشتری مورد استفاده قرار می گیرد. برخی دیگر از مزایای این مدل لول گیج به شرح زیر می باشد:
- 1.امکان دیدن سطح مایع درون مخازن از فواصل دور
- 2.دارای قابلیت تغییر زاویه دید صفحه نشان دهنده
- 3.ساختار مقاوم و بدون نشتی
- 4.قابل ساخت برای دما و فشار کاری بالا
- 5.قابل ساخت جهت نصب از کنار و بالای مخازن
- 6.دارای قابلیت ارسال فرمانهای الکتریکی یا خروجی دیجیتال و آنالوگ
- 7.قابل تنظیم بودن موقعیت نصب سنسور ها
- 8.امکان نصب سنسورهای بیشتر و افزایش ضریب عملکرد دستگاه
عوامل موثر بر قیمت لول گیج مغناطیسی MLG 44
عوامل متعددی بر قیمت لول گیج های مغناطیسی تیپ MLG 44 شرکت عیوض تاثیرگذار است. به عنوان مثال انتخاب لول گیج مغناطیسی با متریال با کیفیت و ابعاد بزرگ در محدوده فشار و دمایی گسترده تر از قیمت بالاتری برخوردار است. برخی دیگر از این عوامل عبارتند از:
- متریال و کیفیت مواد اولیه
- تجهیزات جانبی
- محدوده دما و فشار کاری
- سایز اتصالات فلنجی
- تعداد سنسورها (در صورت نیاز)
- طول لول گیج
خرید و فروش لول گیج مغناطیسی تیپ MLG 44
گیج های سطح مغناطیسی روشی قابل اعتماد و دقیق برای اندازه گیری سطوح سیالات در فرآیندهای مختلف صنعتی ارائه می دهند و راه حلی ایمن و کارآمد برای نظارت و کنترل سطح فراهم می کنند. این تجهیزات در طیف گسترده ای از صنایع از جمله شیمیایی، نفت و گاز، داروسازی، غذایی و تصفیه آب استفاده می شوند.
شرکت تجهیز صنعت یکی از بزرگترین تامین کنندگان و واردکنندگان انواع شیرآلات کنترلی و تجهیزات ابزار دقیق از جمله لول گیج مغناطیسی از برند عیوض تکنیک و سایر برند های مطرح دنیا می باشد. این شرکت انواع محصولات شرکت عیوض تکنیک را از قبیل شیرهای کنترلی، تله بخارها ،کنترل کننده های سطح مایعات و غیره به فروش می رساند.
برای کسب اطلاعات فنی بیشتر و استعلام قیمت لول گیج مغناطیسی تیپ MLG 44 با کارشناسان فنی و فروش تجهیز صنعت تماس بگیرید.
