منیفولد ویکا

توضیحات

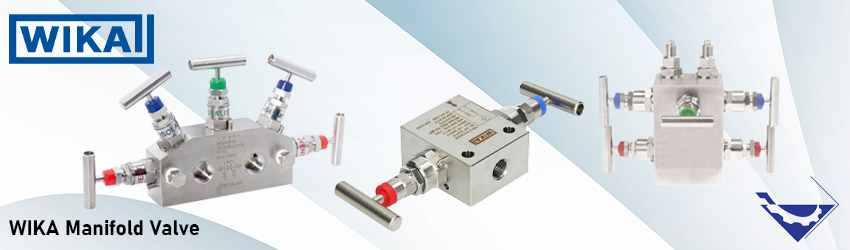

منیفولد ویکا



منیفولد ویکا (WIKA Manifold Valve)، از تجهیزات جانبی فشار و محصولات شرکت ویکا می باشد که جهت نصب، سرویس و  کالیبراسیون همراه با تجهیزات اندازه گیری فشار در صنایع مختلف مورد استفاده قرار می گیرند.

منیفولد ویکا

منیفولدهای ویکا از چند شیر سوزنی (Needle Valve) به همراه چندین اتصال در بدنه تشکیل می شوند. از منیفولدهای دو راهه یا بلاک اند بلید برای تجهیزات فشاری و از منیفولدهای سه و پنج شیر همراه با تجهیزات اختلاف فشاری استفاده می شود.

از این شیرها بیشتر برای اکوالایز یا یکسان‌سازی فشار در ترانسمیترهای فشار و یا قطع یک مسیر و وصل کردن مسیر دیگر جهت تعمیرات و کالیبراسیون و یا تخلیه مواد استفاده می‌گردد.

شرکت ویکا WIKA با بیش از 75 سال سابقه در حوزه تولید تجهیزات ابزار دقیق شامل گیج دما، فشار و انواع ترانسمیترها فعالیت می کند. ویکا از طریق راه‌حل‌های نوآورانه و طیف گسترده‌ای از محصولات کاربردهای متنوعی را پشتیبانی می‌کند و موجب بهبود و ایمنی فرآیند می شود.

انواع منیفولد ویکا

شیرهای منیفولد ویکا بر اساس تعداد شیرها و نوع نصب در انواع مختلفی تولید می‌شوند. به طور کلی شیرهای منیفولد از نظر تعداد شیر به دو، سه و پنج راهی تقسیم بندی میشوند. همچنین شیرهای منیفولد از نظر نوع نصب به دو دسته نصب مستقیم (direct mounting) و نصب از راه دور (remote mounting) دسته بندی می‌شوند. انواع منیفولد ویکا به شرح زیر می باشد:

  • منیفولد دو شیر ویکا دارای دو مدل IV20 و IV21
  • منیفولد سه شیر ویکا دارای دو مدل IV30 و IV31
  • منیفولد پنج شیر ویکا دارای دو مدل IV50 و IV51

1.منیفولد دو شیر ویکا

شیرهای منیفولد دو راهه ویکا در دو مدل مختلف IV20 و IV21 طراحی و تولید می شوند. از منیفولد دو راهه برای جداکردن ایمن (نصب و سرویس) تجهیزات اندازه گیری فشار شامل گیج فشار و ترانسمیتر برای کالیبراسیون مجدد یا تعمیر و تعویض آنها استفاده می شود.

منیفولد دو شیر یا (Block-and-bleed valve) ویکا در ساختار خود دارای یک شیر ایزوله (Block) و یک شیر تخلیه (Bleed) می باشد.

منیفولد 2 شیر ویکا

برای در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیر ها را ببندید. پس از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز کنید تا سیال فرآیندی وارد ترانسمیتر شده و اندازه گیری فشار انجام شود.

همچنین جهت هواگیری ابتدا شیر (drain) را باز کرده و به محض خروج اولین قطره سیال شیر را سریعا ببندید. در این حالت هواگیری به طور کامل انجام می شود. برای کالیبراسیون ترانمسیتر فشار کافی است، شیر (block) را بسته و شیر (bleed) را باز کنیم.

شیرهای قطع کننده مسیر جریان سیال را از تجهیزات اندازه گیری مانند گیج، ترانسمیتر و سوئیچ جدا می سازد. با توجه به ساختار شیرهای سوزنی block-and-bleed valve فرسایش آب بندی کاهش می یابد و در نتیجه باعث افزایش طول عمر تجهیز می شود.

مشخصات فنی منیفولد دو شیر ویکا

منیفولدهای دو راهه ویکا بر اساس استاندارد ASME B16.34 ساخته می شوند و دارای دو مدل منیفولد دو راهه IV20 نسخه مربعی (Square Version) و مدل IV21 نسخه صاف (Flat Version) می باشند.

  • استاندارد متریال: NACE MR0175 و ISO 15156
  • سایز اتصال ونت: ¼ NPT
  • محدوده فشار کاری مجاز: 420 و 690 بار
  • ویژگی های طراحی خاص: سرویس اکسیژن (بدون روغن و گریس)
  • متریال اجزای در تماس با سیال: استنلس استیل  SS 316L و مونل Monel 400 و هستلوی Hastelloy 276
  • آب بندی(Sealing): تفلون PTFE، گرافیت و  RTFE
  • فرسایش کم
  • دارای مدل های با سوراخ برای نصب روی لوله یا براکت به صورت عمودی یا افقی
  • گشتاور کم و عملکرد روان اهرم handle حتی در فشارهای بالا
  • ایمنی بالا به دلیل طراحی کلاهک bonnet  ضد ضربه
  • آب بندی و کلاس نشتی مطابق با استاندارد BS6755 / ISO 5208 تست شده است.

2.منیفولد سه شیر ویکا

منیفولدهای سه راهه ویکا در دو مدل مختلف IV30 و IV31 بر اساس استاندارد ASME B16.34 طراحی می شوند.

منیوفلد سه راهه ویکا شامل سه شیر سوزنی شکل به همراه چندین اتصال در بدنه می باشند. دو عدد از شیرها (Block یا Isolate) و یک شیر (Equalizer) جهت بالانس کردن و یکسان سازی ورودی های فشار است و دارای مسیر خروجی نمی باشد.

منیفولدهای سه شیر ویکا از دو شیر قطع کننده جریان و یک شیر جبران کننده فشار تشکیل شده است. شیر اکولایزر (جبران کننده فشار) ما بین سمت مثبت و منفی جهت جلوگیری از فشار بیش از حد در یک سمت در فرآیند به کار می رود.

منیفولد 3شیر ویکا

برای نصب منیفولد سه راهه ویکا در سرویس ابتدا تمامی شیرها بسته شود. سپس شیر (Equalizer) را باز کرده و شیر سمت فشار بالا (High Pressure) را باز کنید. در گام بعدی   شیر سمت فشار پایین (Low Pressure) را باز کنید و در نهایت شیر Equalizer را ببندید. در این شرایط دستگاه اندازه گیری در سرویس قرار گرفته است.

جهت جداکردن ترانسمیتر فشار لازم است ابتدا شیر سمت فشار پایین را بسته و همزمان شیر Equalizer را باز کنید و در انتها شیر High pressure را ببندید.

منیفولدهای سه شیر ویکا جهت قطع جریان ورودی سیال، کالیبراسیون، نصب و جداسازی تجهیزات اندازه گیری اختلاف فشار (گیج و ترانسمیتر) مورد استفاده قرار می گیرند. از مزایای آنها میتوان به گشتاور کم، حرکت آسان هندل، ایمنی پیشرفته (طراحی کلاهک ضد ضربه) اشاره نمود.

مشخصات فنی منیفولد سه شیر ویکا

منیفولدهای سه شیر ویکا برای سیالات پر تهاجمی گاز و مایع که ویسکوزیته بالایی ندارند در صنایع فرآیندی مختلف مانند نفت و گاز و پتروشیمی مورد استفاده قرار می گیرند. تفاوت دو مدل منیفولد سه شیر IV31 و IV30 در موقعیت قرار گیری شیر های آن می باشد.

  • فواصل استاندارد 37 و 54 میلی متر مناسب برای گیج های اختلاف فشار ویکا و ترانسمیترهای فشار
  • سایز اتصالات رزوه ای:  ½ NPT ¼ ،NPT½، G ¼ ، G
  • سایز شیر ونت: ¼ NPT
  • متریال (Wetted parts): استنلس استیل S.S 316/316L، مونل  Monel 400 و هستلوی Hastelloy 276
  • پکینگ آب بندی: تفلون PTFE، گرافیت و  RTFE

3. منیفولد پنج شیر ویکا

منیفولدهای پنج راهه ویکا شامل مدلهای IV50 و IV51 می شود. در واقع منیفولد های 5 شیر در مقایسه با منیفولد سه شیر دارای دو شیر ونت بیشتر می باشند. یک شیر ونت در هر طرف فشار به اپراتور اجازه می دهد که هواگیری انجام شود.

این مدل منیفولد دارای پنج شیر سوزنی است که در یک بدنه متصل شده‌اند. دو شیر برای جداکردن فرآیند از تجهیز اندازه گیری اختلاف فشار، یک شیر برای یکسان سازی فشار در قسمت فشار بالا و فشار پایین و همچنین دو شیر برای ونت در نظر گرفته شده است.

منیفولد 5شیر ویکا

هر دو مدل شیر منیفولد پنج راهه می‌تواند با سایر ابزارهای اندازه‌گیری فشار و لوازم جانبی متصل شوند و به عنوان یک راه‌حل آماده برای نصب ارائه شوند.

از طریق نوک غیر قابل چرخش این تجهیز سایش کاهش پیدا می کند که این امر باعث افزایش قابل توجهی در طول عمر شود. تفاوت منیفولدهای IV51 و IV50 همانند سری های قبلی تنها در موقعیت قرار گیری شیرها می باشد.

کاربرد منیفولدهای ویکا

  • جهت هواگیری و جداسازی تجهیزات اندازه گیری فشار در صنایع مختلف استفاده می شوند.
  • برای سیالات گاز یا مایع خورنده یا ویسکوزیته بالا به کار نمی روند.
  • در طیف گسترده ای از صنایع فرآیندی از قبیل نفت و گاز، پتروشیمی، شیمیایی، تولید برق، آب و فاضلاب کاربرد دارند.

عوامل تاثیرگذار بر قیمت منیفولد ویکا

عوامل متعددی علاوه بر شرایط بازار و نوسانات دلار بر قیمت شیرهای منیفولد ویکا تاثیر گذار هستند. برخی از فاکتورهای موثر بر قیمت منیفولد عبارتند از:

متریال و مواد اولیه

یکی از مهم ترین فاکتورهای تاثیرگذار بر قیمت شیرهای منیفولد ویکا جنس و متریال اجزای تشکیل دهنده آن می باشد. منیفولدها متناسب با نوع سیال، دما و فشار فرآیندی از متریال مختلفی تولید می شوند. شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) حداقل باید از متریال استنلس استیل 316L با تحمل در دما و فشارهای بالا باشد.

منیفولد ویکا با متریال های مختلف SS316L و Monel و Hastelloy قیمت های متفاوتی دارند. همچنین برای قسمت های آب بندی (Packing) انواع متریال های PTFE و گرافیت در تولید شیر های منیفولد استفاده میشود.

مشخصات فنی و ویژگی های خاص منیفولد

ویژگی های فنی منیفولد مانند دما و فشار کاری بر قیمت منیفولد ویکا تاثیرگذار است. به عنوان مثال منیفولد با محدوده کاری گسترده تر از قیمت بالاتری برخوردار است.

نوع منیفولد

منیفولدهای ویکا در انواع گوناگون دو شیر، سه شیر و پنج شیر تولید می شوند. با توجه به تجهیز اندازه گیری فشار منیفولد انتخاب می شود و هر کدام از آنها قیمت متفاوتی دارند.

 هنگام خرید شیرهای منیفولد ویکا را با توجه به بودجه و شرایط پروژه از متریال مرغوب و با کیفیت انتخاب نمایید. زیرا انتخاب متریال مناسب موجب دوام بیشتر، جلوگیری از خوردگی و کاهش هزینه های پروژه می شود.

اندازه منیفولد

قیمت انواع شیرهای منیفولد ویکا بسته به اندازه و سایز آنها متفاوت می باشد. شیرهای بزرگتر و با ظرفیت بیشتر معمولاً قیمت بالاتری دارند.

خرید و فروش منیفولد ویکا

تجهیز صنعت یکی از برترین تامین کنندگان و واردکنندگان تحهیزات ابزار دقیق و پایپینگی در کشور است. این شرکت تامین اتصالات و شیرهای ابزاردقیق و فروش انواع شیر منیفولد Manifold Valvesدوراهه،سه راه،پنج راهه از آلیاژهای استنلس استیل 316 ، SS 316L، آلیاژ مونل Monel ، آلیاژ اینکونل Inconel ، آلیاژ نیس NACE با انواع اتصال   NPT  از برندهای متعبر آمریکایی،اروپایی،کره ایی از قبیل  ویکا ، پارکر،Swagelok … را ارائه می دهد.

برای کسب اطلاعات بیشتر مشاوره فنی و استعلام قیمت انواع منیفولد ویکا با کارشناسان فروش و فنی ما در ارتباط باشید.
