منیفولد 5 راهه ویکا

توضیحات

شیر منیفولد 5 راهه ویکا (WIKA) یکی از تجهیزات جانبی اندازه گیری فشار است که برای نصب، سرویس و انجام کالیبراسیون بر روی تجهیزات اندازه گیری اختلاف فشاری نصب میشود.

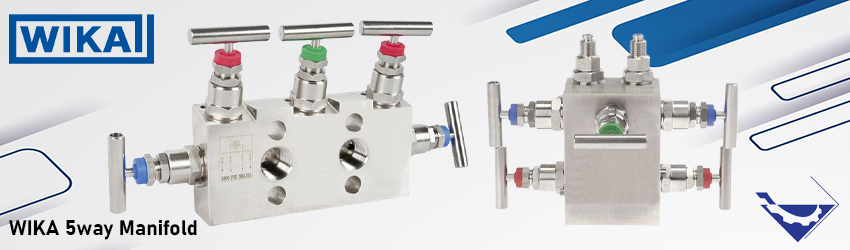

منیفولد 5 راهه ویکا

این شیر منیفولد دارای پنج ولو (شیر) است که در یک بدنه متصل شده‌اند. دو شیر برای جداکردن فرآیند از تجهیز اندازه گیری فشار، یک شیر برای یکسان سازی فشار در قسمت فشار بالا و فشار پایین و همچنین دو شیر برای ونت در نظر گرفته شده است.

در این مطلب انواع مدل های شیر مینفولد پنج راهی ویکا را معرفی کرده و مشخصات فنی و ویژگی های آن را تشریح خواهیم کرد:

انواع شیر منیفولد

شیرهای منیفولد بر اساس تعداد شیرها و نوع نصب به انواع مختلفی تقسیم می‌شوند. به طور کلی شیرهای منیفولد از نظر تعداد شیر به شیرهای دو، سه و پنج راهی تقسیم بندی میشوند.

و همچنین از نظر نوع نصب، شیرهای منیفولد به دو دسته نصب مستقیم (direct mounting) و نصب از راه دور (remote mounting) تقسیم می‌شوند. در نصب مستقیم، منیفولد به صورت مستقیم روی گیج یا ترانسمیتر فشار نصب می‌شود. اما در نصب از راه دور، منیفولد‌ها به صورت از راه دور و با استفاده از کپیلاری تیوب و اتصالات رزوه‌ای به گیج‌های فشار و اختلاف فشار نصب می‌شوند.

از دسته‌بندی‌های مهم در شیرهای منیفولد، تقسیم بر اساس تعداد شیرهاست. منیفولد دو شیر (بلاک اند بلید ولو) برای نصب ترانسمیتر یا گیج‌های فشار نسبی و مطلق استفاده می‌شود. همچنین، منیفولد‌های سه راهه و پنج راهه برای نصب گیج و ترانسمیترهای اختلاف فشار استفاده می‌شود.

منیفولد 5 راهه ویکا

عملکرد منیفولد 5 راهه ویکا

عملکرد یک شیر منیفولد 5 راهی برای در سرویس قرار دادن یک ترانسمیتر اختلاف فشاری به شرح زیر میباشد:

برای این کار ابتدا تمامی شیرهای منیفولد را میبندیم. سپس شیر اکولایزر را باز میکنیم. در مرحله سوم شیر سمت فشار پایین (L.P) را باز کنید. در این حالت به علت آنکه سیال از هر دو سمت به Instrument (DPG/DPT) وارد می شود، DP=0 است. (به دلیل باز بوذن شیر متعادل کننده)

در مرحله چهارم شیر سمت فشار بالا (H.P) را باز کنید. اکنون بخشی از سیال مستقیما وارد پایه H.P شده و بخشی دیگر از سیال به علت آنکه فشار بیشتری نسبت به سیال با فشار کم دارد، وارد پایه L.P می شود. در این حالت نیز همچنان اختلاف فشار سیال در دو پایه صفر میباشد.

در آخرین مرحله شیر اکولایزر را میبندیم. اکنون سیال پر فشار و سیال کم فشار هر دو به ورودی مربوط به خودشان متصل و می توانیم اختلاف فشار را توسط ترانسمیتر اختلاف فشار ببینیم.

انواع مدل های شیر منیفولد 5 راهه ویکا

شیر منیفولد 5 راهه (5valve manifold) یک نوع شیر است که برای استفاده در سیستم‌های اندازه‌گیری فشار و اختلاف فشار استفاده می‌شود. این شیر دارای دو شیر تخلیه (vent) اضافی نسبت به شیر منیفولد 3 راهی میباشد. این دو شیر تخلیه اضافی به اپراتورها امکان تخلیه هدفمند یک یا هر دو طرف فشار سیستم اندازه‌گیری را می‌دهد.

منیفولد ولو 5 راهه ویکا از دو مدل مختلف بسته به نیازهای مختلف برخوردار هستند. در ادامه به معرفی این دو مدل شیر منیفولد میپردازیم:

  • 1. شیر منیفولد مدل IV50: این نوع شیر منیفولد دارای دو ولو ونت برای تخلیه هدفمند فشار سیستم است. طراحی blow-out proof شیر ایمنی کاری را بهبود می‌بخشد.
  • 2. شیر منیفولد مدل IV51: این شیر همچنین دارای دو ولو ونت برای تخلیه فشار سیستم است. همچنین دارای طراحی blow-out proof برای ایمنی کاری در کاربردهای با فشار بالا است.

در هر دو مدل، استفاده از نوک اسپیندلی غیر چرخان باعث کاهش سایش در عناصر سیلینگ و افزایش عمر مفید شیر منیفولد می‌شود.

هر دو مدل شیر منیفولد می‌توانند با سایر ابزارهای اندازه‌گیری فشار و لوازم جانبی متصل شوند و به عنوان یک راه‌حل آماده برای نصب ارائه شوند.

منیفولد ولو 5 راهه ویکا

انواع متریال در منیفولد ولو 5 راهه ویکا

متریال های گوناگونی در ساخت شیر منیفولد استفاده میشود. اما شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) باید از متریال حداقل استیل 316L و با تحمل فشار های بالا باشد.

انواع منیفولد با متریال های SS316L و Monel و Hastelloy C276 در دسترس میباشد. همچنین برای قسمت های آببندی (Packing) انواع متریال های PTFE و گرافیت در تولید شیر های منیفولد استفاده میشود.

کاربردهای شیر منیفولد 5 راهه ویکا

شیر منیفولد 5 راهه ویکا به عنوان یک تجهیز صنعتی در برخی از کاربردها استفاده می‌شود، که شامل موارد زیر می‌شود:

  1. دریچه های خاموش کننده، جبران کننده فشار، تصفیه و هواکش برای ابزار اندازه گیری اختلاف فشار
  2. برای محیط های تهاجمی گازی و مایع که خیلی چسبناک یا متبلور نیستند، همچنین در محیط های تهاجمی
  3. صنایع فرآیندی: نفت و گاز، پتروشیمی، صنایع شیمیایی، تولید برق، آب و فاضلاب

خرید و فروش شیر منیفولد 5 راهه ویکا

شیر منیفولد 5 راهه ویکا یک تجهیز صنعتی است که برای کنترل جریان و فشار در سیستم‌های صنعتی استفاده می‌شود. این شیرها از جنس فلزی ساخته شده و دارای پنج مسیر (راه) برای جریان هستند. با استفاده از این شیرها، می‌توان جریان را به صورت دقیق کنترل کرده و فشار را در پنج مسیر مختلف تنظیم نمود.

شیرهای منیفولد 5 راهه ویکا در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاه‌ها و صنایع فرآوری مواد استفاده می‌شوند. این شیرها دارای دقت بالا و قابلیت اطمینان در شرایط سخت و درازمدت هستند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های شیر منیفولد 5 راهه ویکا ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر منیفولد 5 راهه ویکا را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر منیفولد 5 راهه ویکا و خرید شیر منیفولد 5 راهه ویکا و فروش شیر منیفولد 5 راهه ویکا ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت شیر منیفولد 5 راهه ویکا

قیمت شیر منیفولد 5 راهه ویکا ممکن است تحت تأثیر عوامل متعددی قرار گیرد. برخی از عوامل تأثیرگذار بر قیمت این شیرها عبارتند از:

جنس و کیفیت ساخت:

شیرهای منیفولد 5 راهه ویکا از جنس فلزی ساخته می‌شوند. استفاده از مواد با کیفیت بالا و فرآیندهای ساخت دقیق می‌تواند به افزایش قیمت منجر شود. همچنین، استفاده از مواد خاص و مقاوم در برابر فشار و دما نیز می‌تواند به افزایش قیمت شیرها منجر شود.

اندازه و ظرفیت:

قیمت شیرهای منیفولد 5 راهه ویکا ممکن است بسته به اندازه و ظرفیت آنها متغیر باشد. شیرهای بزرگتر و با ظرفیت بیشتر معمولاً قیمت بالاتری دارند.

تکنولوژی و ویژگی‌های خاص:

وجود ویژگی‌های خاص مانند قابلیت کنترل دقیق جریان یا فشار، قابلیت اتصال به سیستم‌های خاص، استفاده از سنسورها و ابزارهای الکترونیکی و… ممکن است به افزایش قیمت شیرها منجر شود.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت شیر منیفولد 5 راهه ویکا تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، قیمت شیر منیفولد 5 راهه ویکا بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی شیر منیفولد 5 راهه ویکا می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله شیر منیفولد 5 راهه ویکا میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
