هیدروموتور اوربیتالی Danfoss یک موتور هیدرولیکی دور پایین و گشتاور بالا است که انرژی سیال تحت فشار را به حرکت دورانی تبدیل می کند. این تجهیزات معمولا در ماشینآلاتی استفاده می شوند که نیاز به گشتاور قابل توجه در سرعت های پایین دارند و استفاده از موتورهای الکتریکی یا گیربکس در آن ها گزینه مناسبی نیست. ساختار داخلی این موتورها بر پایه مجموعه روتور و استاتور اوربیتالی طراحی شده است. همین ساختار باعث می شود موتور بتواند حتی در دورهای بسیار پایین نیز حرکت یکنواخت و بدون لرزش ایجاد کند.
جدول مشخصات فنی هیدروموتور اوربیتالی Danfoss
هیدروموتورهای اوربیتالی دانفوس در مدل ها و حجم های مختلف تولید می شوند و مشخصات دقیق آن ها به سری و حجم جابجایی بستگی دارد. جدول زیر نمایی کلی از مشخصات این محصولات ارائه می دهد.
| مشخصه | مقدار |
| برند | Danfoss |
| نوع تجهیز | هیدروموتور اوربیتالی |
| محدوده جابجایی حجمی | ۲۵ تا ۴۰۰ سیسی بر دور |
| حداکثر سرعت دوران | تا ۱۸۰۰ دور بر دقیقه |
| حداکثر گشتاور | تا ۴۹۰ نیوتنمتر |
| حداکثر فشار کاری پیوسته | تا ۱۴۰ بار |
| حداکثر فشار لحظهای | تا ۲۲۵ بار |
| حداکثر دبی روغن | ۷۵ لیتر بر دقیقه |
| نوع شفت | استوانه ای، هزارخار و مخروطی |
| نوع فلنج | دو پیچ بیضی، چهار پیچ، مربعی و ویل موتور |
| جهت چرخش | راست گرد و چپ گرد |
| نوع سیال | روغن های متداول هیدرولیک |

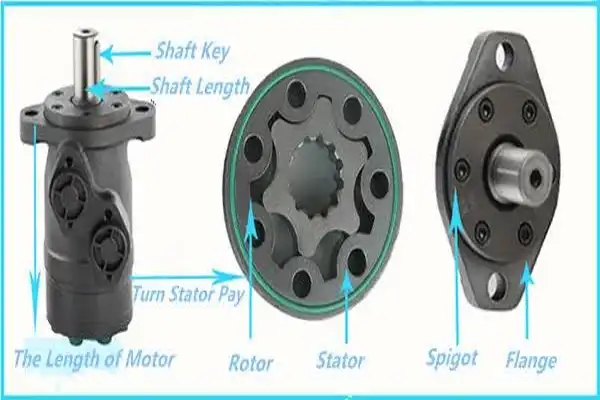

مکانیزم عملکرد هیدروموتور اوربیتالی
روغن هیدرولیک پس از ورود به موتور، باعث حرکت مجموعه ژیروتور داخلی می شود. این حرکت به شفت خروجی منتقل شده و در نهایت گشتاور مورد نیاز تجهیز را تامین می کند.
هرچه حجم جابجایی موتور بیشتر باشد، گشتاور خروجی افزایش پیدا می کند اما سرعت دوران کاهش می یابد. به همین دلیل انتخاب حجم مناسب موتور یکی از مهم ترین مراحل طراحی سیستم هیدرولیک محسوب می شود.
مزایای هیدروموتور اوربیتالی Danfoss
محبوبیت بالای محصولات دانفوس تنها به کیفیت ساخت آن محدود نمی شود. این موتورها در شرایط کاری سخت نیز عملکرد پایداری از خود نشان می دهند و به همین دلیل در صنایع مختلف مورد استفاده قرار می گیرند.
مهم ترین مزایای این محصولات عبارتند از:
- تولید گشتاور بالا در دورهای پایین
- عملکرد نرم و یکنواخت در تمام محدوده سرعت
- راندمان مناسب در شرایط بار متغیر
- ابعاد فشرده و وزن نسبتا کم
- تحمل بارهای شعاعی و محوری بالا
- امکان استفاده در مدارهای باز و بسته هیدرولیکی
- سازگاری با انواع روغن های هیدرولیک
- طول عمر بالا در شرایط کاری سنگین
- نیاز کم به سرویس و نگهداری
- قابلیت نصب در موقعیت های مختلف
گشتاور راه اندازی بالا
یکی از ویژگی های مهم هیدروموتورهای دانفوس، توانایی تولید گشتاور بالا از لحظه شروع حرکت است. این ویژگی در تجهیزاتی مانند وینچ ها، نوار نقاله ها و ماشینآلات راهسازی اهمیت زیادی دارد.
عملکرد یکنواخت در سرعت پایین
بسیاری از موتورهای هیدرولیکی در دورهای پایین دچار لرزش یا حرکت پله ای می شوند. طراحی اوربیتالی دانفوس باعث شده این مشکل تا حد زیادی برطرف شود و موتور حرکت نرم تری داشته باشد.
کاربردهای هیدروموتور اوربیتالی Danfoss
دامنه استفاده از این موتورها بسیار گسترده است و تقریبا در هر صنعتی که به حرکت دورانی با گشتاور بالا نیاز باشد می توان آن ها را مشاهده کرد. مهم ترین کاربردهای این تجهیزات شامل موارد زیر می شود:
- ماشینآلات راه سازی
- تجهیزات معدنی
- ماشینآلات کشاورزی
- جرثقیل ها و تجهیزات جابجایی بار
- وینچ های هیدرولیکی
- نوار نقاله های صنعتی
- دستگاه های حفاری
- تجهیزات جنگلداری
- ماشینآلات دریایی
- دستگاه های تولیدی و خطوط صنعتی
- ماشینآلات چمن زنی و فضای سبز
استفاده در ماشینآلات راه سازی
در تجهیزاتی مانند مینی لودر، غلتک و دستگاه های حفاری، نیاز به گشتاور بالا و تحمل بارهای سنگین وجود دارد. هیدروموتورهای دانفوس به دلیل استحکام بالا و قابلیت کارکرد طولانی، گزینه مناسبی برای این تجهیزات محسوب می شوند.
استفاده در تجهیزات کشاورزی
سیستم های انتقال قدرت در سمپاش ها، کمباین ها و دستگاه های برداشت محصول معمولا از هیدروموتورهای اوربیتالی استفاده می کنند. قابلیت کنترل سرعت و سادگی تعمیرات از دلایل اصلی این انتخاب است.

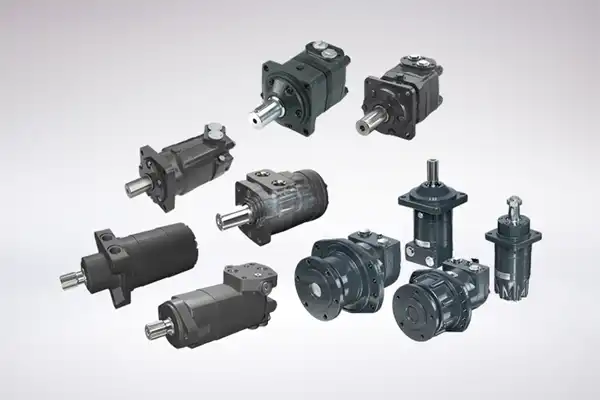

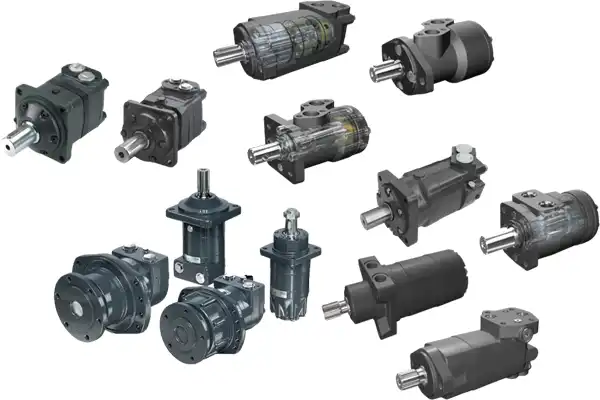

انواع هیدروموتور اوربیتالی Danfoss
دانفوس این محصولات را در سری های مختلف تولید می کند تا بتوان برای هر کاربرد گزینه مناسبی انتخاب کرد. تفاوت اصلی این سری ها در حجم جابجایی، میزان گشتاور، تحمل بار و نوع کاربرد آن هاست. به همین دلیل انتخاب سری مناسب باید بر اساس شرایط کاری سیستم انجام شود.
| سری | ویژگی اصلی | کاربرد رایج |
| OMP | ابعاد جمعوجور و کاربرد عمومی | ماشینآلات سبک و نیمهسنگین |
| OMR | تحمل بار بالاتر | تجهیزات صنعتی و ماشینآلات سنگینتر |
| OMH | گشتاور خروجی بیشتر | کاربردهای سنگین و خاص |
| مدلهای سنسوردار | قابلیت اندازهگیری سرعت | سیستمهای کنترلی و مانیتورینگ |
سری OMP
سری OMP یکی از پرکاربردترین مدل های دانفوس محسوب می شود و در حجم های ۲۵ تا ۴۰۰ سیسی تولید می شود. این سری برای کاربردهای عمومی و ماشینآلات سبک تا نیمه سنگین مناسب است و به دلیل طراحی ساده، نصب آسان و عملکرد قابل اعتماد، در بسیاری از سیستم های هیدرولیکی مورد استفاده قرار می گیرد. اگر در یک پروژه به موتوری با ابعاد مناسب، قیمت منطقی و کارکرد پایدار نیاز باشد، OMP معمولا یکی از اولین گزینه هاست.
سری OMR
این سری نسبت به OMP ظرفیت تحمل بار بیشتری دارد و برای تجهیزات سنگین تر مورد استفاده قرار می گیرد. در برخی مدل ها امکان استفاده از یاتاقان سوزنی نیز وجود دارد که باعث افزایش دوام و بهبود عملکرد در شرایط کاری سخت می شود. سری OMR برای ماشینآلاتی مناسب است که علاوه بر گشتاور مناسب، به مقاومت بیشتر در برابر فشارهای مکانیکی و بارهای شعاعی نیاز دارند.
سری OMH
مدل های OMH برای تولید گشتاور بالاتر طراحی شده اند و معمولا در تجهیزات سنگین و کاربردهای صنعتی خاص استفاده می شوند. این سری زمانی انتخاب می شود که سیستم به نیروی خروجی زیاد در سرعت های پایین نیاز داشته باشد و موتور باید بتواند در شرایط کاری مداوم و پرفشار عملکرد پایداری ارائه دهد. OMH بیشتر در پروژه هایی به کار می رود که استحکام و توان خروجی در اولویت اصلی قرار دارد.
مدل های دارای سنسور سرعت
در برخی پروژه ها نیاز است سرعت دوران موتور به صورت لحظه ای اندازه گیری شود. دانفوس برخی مدل ها را با سنسور سرعت داخلی عرضه می کند تا امکان مانیتورینگ و کنترل دقیق تر فراهم شود. این مدل ها برای سیستم هایی مناسب هستند که در آن ها کنترل سرعت، ثبت داده یا هماهنگی با واحدهای کنترلی اهمیت دارد و باید عملکرد موتور به صورت دقیق زیر نظر باشد.
نکات مهم در انتخاب هیدروموتور اوربیتالی Danfoss
انتخاب نادرست هیدروموتور می تواند باعث کاهش راندمان سیستم و افزایش استهلاک تجهیزات شود. به همین دلیل لازم است چند پارامتر اصلی قبل از خرید بررسی شوند. مهم ترین این پارامترها عبارتند از:
- گشتاور مورد نیاز
- سرعت دوران مورد نیاز
- فشار کاری سیستم
- دبی پمپ هیدرولیک
- نوع بار وارد شده به شفت
- شرایط محیطی و دمای کار
- نوع نصب و فضای موجود
انتخاب حجم جابجایی مناسب
حجم جابجایی مستقیما روی سرعت و گشتاور خروجی تاثیر می گذارد. موتورهای با جابجایی کمتر سرعت بیشتری دارند و مدل های با جابجایی بالاتر گشتاور بیشتری تولید می کنند.
نکات نصب و راه اندازی
رعایت اصول نصب می تواند تاثیر زیادی بر طول عمر هیدروموتور داشته باشد و از بسیاری از خرابی های زودهنگام جلوگیری کند. در زمان نصب بهتر است موارد زیر رعایت شوند:
- شیلنگ ها و اتصالات کاملا تمیز باشند.
- جهت چرخش موتور پیش از راه اندازی بررسی شود.
- فشار کاری از محدوده مجاز بیشتر نشود.
- هم محوری شفت موتور و تجهیز متصل رعایت شود.
- از روغن هیدرولیک مناسب استفاده شود.
- هواگیری سیستم پیش از بهره برداری انجام شود.
اهمیت تمیزی مدار هیدرولیک
آلودگی روغن یکی از مهم ترین دلایل خرابی موتورهای هیدرولیکی است. ورود ذرات فلزی و آلودگی به مدار می تواند باعث آسیب به ژیروتور و یاتاقان ها شود.
نگهداری و سرویس دوره ای
هیدروموتورهای دانفوس به نگهداری پیچیده ای نیاز ندارند، اما اجرای سرویس های دوره ای باعث افزایش عمر مفید آن ها می شود. مهم ترین اقدامات نگهداری عبارتند از:
- کنترل سطح و کیفیت روغن
- بررسی نشتی اتصالات
- کنترل دمای عملکرد موتور
- تعویض فیلترهای هیدرولیک
- بررسی صدا و لرزش غیرعادی
- کنترل فشار کاری سیستم
نشانه های خرابی هیدروموتور
کاهش گشتاور، افزایش دمای بدنه، افت سرعت، لرزش غیرعادی و نشتی روغن از مهم ترین نشانه هایی هستند که می توانند به وجود مشکل در هیدروموتور اشاره کنند.
تفاوت هیدروموتور اوربیتالی Danfoss با نمونههای متفرقه
اگرچه از نظر ظاهری بسیاری از هیدروموتورها مشابه یکدیگر هستند، اما تفاوت در کیفیت ماشین کاری، دقت مونتاژ و نوع متریال استفاده شده می تواند تاثیر زیادی بر عملکرد نهایی داشته باشد.
هیدروموتورهای دانفوس معمولا دارای راندمان بالاتر، عمر کاری بیشتر و پایداری عملکرد بهتری نسبت به نمونه های اقتصادی بازار هستند. این موضوع به ویژه در ماشینآلاتی که به صورت مداوم کار می کنند اهمیت بیشتری پیدا می کند.
در نهایت هیدروموتور اوربیتالی Danfoss یکی از شناخته شده ترین گزینه ها برای تولید حرکت دورانی در سیستم های هیدرولیکی محسوب می شود. تنوع بالای حجم جابجایی، قابلیت تولید گشتاور مناسب، عملکرد پایدار در دورهای پایین و امکان استفاده در شرایط کاری سنگین باعث شده این موتورها در صنایع مختلف مورد استفاده قرار گیرند.
انتخاب صحیح مدل بر اساس فشار، دبی، سرعت و گشتاور مورد نیاز میتواند علاوه بر افزایش راندمان سیستم، هزینههای تعمیر و توقف خطوط تولید را نیز کاهش دهد.
