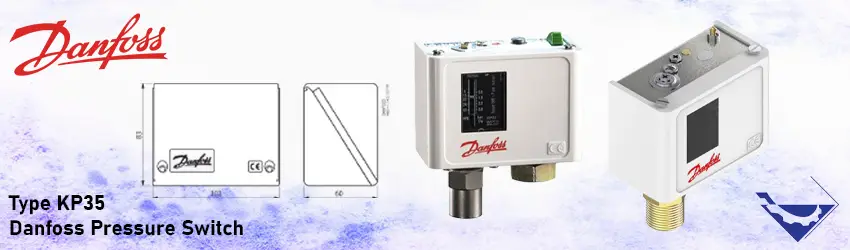

پرشر سوئیچ دانفوس KP35



سوئیچ فشار یا پرشر سوئیچ دانفوس یکی از تجهیزات کنترل ایمنی و حفاظتی بسیار پرمصرف و رایج در صنایع میباشد. پرشر سوئیچ دانفوس KP 35 برای حفاظت از آسیب سیستم های کنترلی تحت فشار دستگاه هایی مانند پمپ ها و کمپرسور و … ناشی از افزایش یا کاهش بیش از حد مجاز فشار فرایند در آنها میباشد.

دانفوس DANFOSS یکی از بزرگترین تولید کنندگان تجهیزات کنترلی و حفاظتی و ایمنی میباشد. این تجهیزات شامل انواع سنسور و ترانسمیتر های فشار و دما، انواع سوئیچ ها، شیر های برقی یا سلونوئید ولو میشوند. و تجهیزات و همچنین اکسسوری های این تجهیزات شامل ترموول، بوبین های شیر برقی، براکت های نصب و … میباشد.

در این مطلب به معرفی پرشر سوئیچ دانفوس و مدل های پرمصرف آن در صنعت میپردازیم. اما پیش از آن به معرفی سوئیچ فشار و عملکرد انواع آن و ارائه توضیحاتی پیرامون مفاهیم کاربردی در پرشر سوئیچ خواهیم پرداخت.





اهمیت استفاده از سوئیچ فشار

همانطور که بالاتر نیز عنوان کردیم، سوئیچ فشار جزء تجهیزات ابزار دقیق و کنترلی محسوب میشود که برای حفاظت سیتم از آسیب های ناشی از فشار استفاده میشود. در بیشتر سیستم های کنترلی که تجهیزاتی مانند پمپ، کمپرسور و موتور های الکتریکی در آنها وجود دارند. کنترل پارامتر فشار فرآیند یکی از اصلی ترین کارهایی میباشد که باید جهت جلوگیری از آسیب دیدگی این تجهیزات انجام داد.

برای مثال یک سیستم پایپینگ که دارای لوله های با تحمل فشار حداکثر 4bar و سیال فرآیندی آب را تصور کنید. در این سیستم یک پمپ و یک سوئیچ فشار وجود دارند که پمپ عمل آبرسانی به سیستم را تحت یک فشار مشخص بر عهده خواهد داشت.

اما باید این موضوع را در نظر گرفت که در اثر افزایش فشار اب داخل خطوط لوله، احتمال ترکیدگی در لوله ها و آسیب دیدن آنها موجود خواهد داشت. پس در این سیستم پرشر سوئیچ کنترل فشار سیستم را انجام داده. و در صورتی که فشار خطوط لوله به بیش از 4bar برسد، با ارسال یک سیگنال سوئیچ و قطع یا وصل کردن یک کنتاکت الکتریکی باعث خاموش شدن پمپ آب در این سیستم خواهد شد. به همین جهت میباشد که پرشر سوئیچ ها را جزء تجهیزات ایمنی و حفاظتی یک سیستک طبقه بندی کردیم.



در ادامه به معرفی پرشر سوئیچ دانفوس KP35  و تشریح عملکرد آن خواخیم پرداخت:



ویژگی های پرشر سوئیچ دانفوس KP35:

پرشر سوئیچ دانفوس KP35 دارای عملکرد در دمای 40- تا 100 درجه سانتی گراد میباشد.

پرشر سوئیچ مدل KP35 مناسب سرویس هایی با سیالات گازی میباشد

دارای بیلوز از جنس استنلس استیل یا فسفر برنز میباشد. همچنین قسمت کانکشن از متریال استیل یا استیل پوشش دهی شده با نیکل میباشد.

دارای کنتاکت از جنس نقره با مشخصلات الکتریکال جریان AC برابر 10 آمپر و 16 آمپر، 400 ولت میباشد و برای جریان DC برابر 12 وات، 220 ولت میباشد.

برای مشخصات کنتاکت با متریال طلا باید به کاتالوگ مدل محصول مراجعه کنید.

دارای درجه نفوذ حفاظتی IP30 و IP44 و IP55 میباشد.

برای نصب روی براکت های دیواری (wall bracket) تا فرکانس 1000Hz ضد لرزش و ارتعاش میباشد. ولی در جاهایی که دارای لرزش میباشد توصیه میشود روی براکت های زاویه ای (angle bracket) نصب نشود.



مشخصات فنی پرشر سوئیچ دانفوس مدل KP35:

• دارای رنج قابل تنظیم از 0.2- تا 7.5 بار میباشد.
• رنج اختلاف فشار قابل تنظیم از 0.7 تا 4 بار میباشد.
• کانکشن پرشر سوئیچ دانفوس KP35 از نوع “G1/4 میباشد.
• انواع متریال های نقره و ورق طلا برای این مدل پرشر سوئیچ در دسترس میباشد.



پرشر سوئیچ دانفوس KP35 دارای انواع مدل ها با part number های به شرح زیر میباشد:

060-113366
060-113391
060-504766
060-538666
060-450366



در ادامه موضوع چند مفهوم مهم در پرشر سوئیچ ها را معرفی میکنیم:



سوئیچینگ ویندو (Switching window)

در سویئچ های فشار الکترونیکی یک مزیت بسیار بزرگ نسبت به سوئیچ های مکانیکی وجود دارد که آن سوئیچینگ ویندو میباشد. در این حالت برای سوئیچ فشار یک نقطه بالایی حد مورد نظر و یک نقطه پائینی تعریف میکنیم و عملکرد سوئیچ را در بین این دو نقطه محدود میکنیم. به این بازه سوئیچینگ ویندو switching window میگوییم. عملکرد سوئیچ فشار در این بازه باعث افزایش طول عمر کنتاکت های سوئیچ خواهد شد و از خاموش و روشن شدن های مکرر تجهیزات متصل یه سوئیچ مانند پمپ یا موتور جلوگیری خواهد کرد.

برای مثال هنگامیکه یک سوئیچ الکترونیکی فشار عملکرد یک پمپ آب را کنترل میکند. و این پمپ آب در فشار 3 تا4 بار باید روشن شود، با تنظیم سوئیچینگ ویندو در سوئیچ عملکرد پمپ رابین 3 تا 4 بار محدود میکنیم. هنگامی که فشار کمتر از 3 بار باشد پمپ خاموش میباشد و سیگنالی از سوئیچ دریافت نمیکند.

به محض بالا رفتن فشار و رسیدن به 3 بار سوئیچ فرمان روشن شدن پمپ را ارسال میکند. در بازه بین 3 تا 4 بار همچنان پمپ روشن بوده و سیگنال جدیدی از سوئیچ دریافت نخواهد کرد. 3.2 بار، 3.5 بار و 4 بار همچنان پمپ روشن میباشد. ولی فشار پمپ به محض اینکه بازه مشخص شده که تا 4 بار میباشد را رد کند. سوئیچ کنتاکت را تغییر وضعیت میدهد و پمپ خاموش میشود.

این موضوع باعث خواهد شد که بر خلاف سوئیچ ها مکانیکی که برای آنها هیسترزیس یا فشار دیفرانسیلی تعریف و مشخص میشود. سوئیچ از فرمان های بیش از حد و نوسان های فشار در امان باشد و راندمان و طول عمر سیستم افزایش خواهد یافت.



هیسترزیس (Hysteresis)

اما در سوئیچ های مکانیکی مفهومی به نام هیسترزیس یا فشار دیفرانسیلی وجود دارد که در آن بعد از مشخص کردن نقطه تنظیم یا Set point نقطه دیگری به نام فشار دیفرانسیلی یا اختلاف فشاری تعریف میکنیم که حدود 10 تا 20 درصد حد فشار تنظیمی میباشد.

برای مثال پرشر سوئیچ با رانج اندازه گیری 0 تا 10 بار و فشار تنظیم 3 بار (Set Point= 3bar) دارای فشار دیفرانسیلی تا حداکثر 0.6bar میباشد. این نقطه به این معنی میباشد که در صورت رسیدن فشار سیستم به 3 بار و عملکردن سوئیچ. این کنتاکت تا فشار3.6 بار یا 2.4 عملکرد جدیدی نخواهد داشت و سوئیچ تغییر وضعیت نخواهد داد. اما به محض پایین آمدن فشار تا 2.4 بار کنتاکت را تغییر وضعیت خواهد داد.

برای مثال هنگامیکه پمپ آب با رسیدن به فشار 3 بار توسط سوئیچ فشار روشن شود، تا فشار 2.4 بار همچنان روشن خواهد ماند. اما بعد از کاهش فشار کمتر از 2.4 بار سوئیچ فشار با ارسال سیگنال سوئیچ، پمپ آب را خاموش خواهد کرد. اینن موضوع سبب میشود که نوسان های فشار در عملکرد سوئیچ کمترین تاثیر را داشته باشد و باعث افزایش طول عمر سوئیچ خواهد شد.

در ادامه به عکسی که مفهوم اصطلاحات switching window و hysteresis اشاره میکنیم. با دقت به این عکس متوجه تفاوت های این دو اصطلاح خواهید شد.





نکات مهم در انتخاب پرشر سوئیچ

عوامل و پارامترهای متعددی در انتخاب یک سوئیچ فشار نقش آفرین هستند که در ادامه به برخی از مهمترین این موارد اشاره میکنیم:

• 1- محدوده و رنج عملکردی پرشر سوئیچ مهمترین فاکتور در انتخاب و خرید یک پرشر سوئیچ میباشد.
• 2- نوع کنتاکت الکتریکی و ریتینگ جریان و ولتاژی که یک مدار الکتریکی را تغییر وضعیت میدهد عامل مهم دیگری در انتخاب یک سوئیچ فشار میباشد.
• 3- جنس متریال بدنه پرشر سوئیچ و متریال قسمت های درگیر با سیال از نکات مهم دیگری میباشد که باید در نظر گرفت. چراکه انتخاب متریال نامناسب در هر قسمت از پرشر سوئیچ منجر به آسیب دیدن قطعان داخلی سوئیچ و از بین رفتن آنها خواهد شد.
• 4- سایز کانکشن و اتصال به فرایند در پرشر سوئیچ نیز از مواردی میباشد که به آن باید دقت کافی داشت. تا بدون استفاده از هیچ تبدیلی پرشر سوئیچ مستقیما در مسیر فرایند قرار گیرد.



مزایای پرشر سوئیچ دانفوس KP35

• دارای طیف وسیعی از رنج قابل اندازه گیری میباشد.
• مقاوم در برابر ضربه و شوک ها در سیستم میباشد
• دارای عملکرد سوئیچینگ ضربه ای (snap-action) میباشد که این موضوع باعث افزایش طول عمر سوئیچ فشار و همچنین افزایش اطمینان در عملکرد سوئیچ خواهد شد.
• دارای ابعاد کوچک و وزن سبک میباشد که نصب و راه اندازی آن در فضاضهای کوچک را ممکن میسازد.
• مناسب برای جریان های مستقیم DC و جریان غیر متناوب AC میباشد
• دارای اتصال الکتریکال از قسمت جلوی بدنه میباشد که باعث نصب آسان رک خواهد شد و در فضای اشغالی توسط تجهیز صرفه جویی خواهد شد.
• پرشر سوئیچ های تکی (single) و ترموستات ها دارای کنتاکت الکتریکی SPDT هستند.
• سری KPI هم برای سیالات مایع و هم برای سیالات گازی قابل استفاده میباشد.
• دارای ورژن های با ریست اتوماتیک و ریست دستی میباشد.
