پرشر سوئیچ دانفوس KP5

توضیحات

سوئیچ فشار یا پرشر سوئیچ دانفوس KP5، یکی از تجهیزات حفاظتی و کنترلی مهم در صنایع گوناگون فرآیندی به شمار می رود. این سوئیچ‌ ها جهت کنترل و محافظت از سایر تجهیزات نظیر پمپ‌ها و کمپرسورها در برابر افزایش یا کاهش نامطلوب فشار در فرایندها مورد استفاده قرار می‌ گیرند.

سوئیچ فشار دانفوس KP5 برای نظارت و کنترل فشار سیالات در سیستم هایی نظیر پمپ ها، کمپرسورها، سیستم های هیدرولیک و تجهیزات HVAC طراحی شده است. در پرشر سوئیچ ها پس از رسیدن فشار سیال به فشار تعیین شده (Set Point) یک کنتاکت الکتریکی تغییر وضعیت می دهد و در نهایت سیگنال on/off به تجهیزات ارسال می شود.

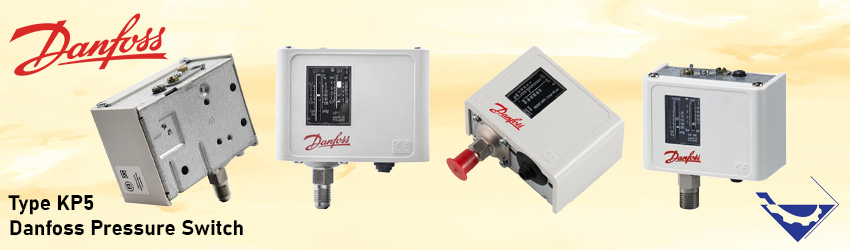

انواع پرشر سوئیچ دانفوس KP5

شرکت دانفوس (Danfoss) یکی از بزرگترین تولیدکنندگان تجهیزات کنترلی، حفاظتی و ایمنی است. این شرکت محصولات متنوعی علاوه بر انواع پرشر سوئیچ ها تولید می کند که شامل سنسورها، ترانسمیترهای فشار و دما، سوئیچ‌ها، شیرهای برقی و سلونوئید ولو  می شود.

محصولات دانفوس به دلیل کیفیت بالا، نوآوری و طراحی کاربرپسندانه، در سراسر جهان همچنین در ایران بازار فروش قابل توجهی دارند. در این مطلب به معرفی پرشر سوئیچ دانفوس و مدل‌ پرمصرف آن سری KP5 در صنعت می‌ پردازیم.

پرشر سوئیچ دانفوس KP5 چیست؟

پرشر سوئیچ دانفوس KP5 یکی از مدل‌های پرشر سوئیچ دانفوس است که برای کاربرد در صنایعی که از سیالات تحت فشار استفاده می‌ کنند و نیاز به نظارت اتوماتیک دارند، ایده آل است.

سوئیچ فشار دانفوس مدل KP5 با المنت اندازه گیری بیلوز و کنتاکت سوئیچ تک قطبی دو خروجی (SPDT) و با عملکرد snap action طراحی می شود. این سوئیچ فشار دارای نوع فشار بالا (high pressure) است و در سیستم‌ های تبرید و تهویه مطبوع به کار می رود تا از کارکردن سیستم با فشار مکش (discharge) بیشتر از حد مجاز جلوگیری کند.

پرشر سوئیچ دانفوس KP5 به عنوان یک تجهیز حفاظتی هنگامی که فشار سیستم به حدی بالا می‌ رسد که ممکن است خطری برای عملکرد سیستم یا تجهیزات وجود داشته باشد، عمل می‌کند. در این صورت، سوئیچ فشار فعال می‌ شود و سیگنال ON/OFF را به سیستم کنترلی ارسال می‌کند تا اقدامات لازم برای حفظ ایمنی و سلامت سیستم انجام شود.

استفاده از پرشر سوئیچ دانفوس KP5 در سیستم‌های تبرید و تهویه مطبوع به عنوان یکی از عوامل مهم برای جلوگیری از کارکردن سیستم با فشار بیشتر از حد مجاز است. این اقدام می‌تواند به حفظ عمر مفید سیستم و جلوگیری از خرابی و خسارت به تجهیزات کمک کند.

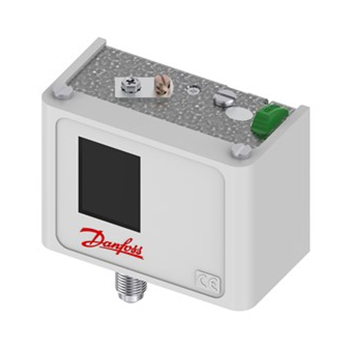

پرشر سوئیچ دانفوس KP5

شرکت دانفوس برای هر محصول خود یک کد محصول یا کد مدل مشخصی دارد که به عنوان شناسه محصول استفاده می‌ شود. این کدها ممکن است شامل حروف و اعداد باشند همچنین بر اساس سیستم داخلی شرکت تعیین می‌ شوند. با استفاده از این کد، میتوان محصول مورد نظر خود را شناسایی کرد.

ویژگی های پرشر سوئیچ دانفوس KP5

سوئیچ فشار دانفوس مدل KP5 دارای ویژگی هایی از جمله زمان تاخیر بسیار کوتاه با توجه به عملکرد snap action، کاهش سایش، قابلیت اطمینان بالا مکانیکی و الکتریکی، عملکرد ریست خودکار، طراحی فشرده و مقاوم در برابر لرزش و ضربه است. جدول زیر مشخصات فنی پرشر سوئیچ دانفوس مدل KP5 با شناسه 060-117166 است.



نوع سوئیچ فشارمکانیکی (بیلوز)
مدل سوئیچ فشاردانفوس مدل KP5
نوع کنتاکتSPDT
متریال کنتاکتبرنز/ فولاد ضد زنگ
محدوده فشار قابل تنظیم8 تا 32 بار
ریتینگ کنتاکتAC15=10 A, 400 V و AC1=16 A, 400 V و AC3=16 A, 400 V و DC13=12 W, 220 V و LR=112 A, 400 V
سایز اتصال1/4 Flare
درجه حفاظت بدنهIP44
حداکثر فشار کاری35 بار
اختلاف فشار1.8 تا 6 بار

پرشر سوئیچ KP5 دارای شناسه های دیگر 060-114266، 060-003566، 060-001966، 060-117766، 060-001866، 060-537266، 060-118066، 060-513366، 060-121266، 060-135966، 060-117366، 060-500766، 060-115366 و 060-123066 می باشد که هرکدام بسته به نیاز  پروژه تولید می شوند.

جهت دریافت اطلاعات دقیق در مورد ویژگی ها، مشخصات فنی و کاربردهای سوئیچ فشار دانفوس KP5 میتوانید به وبسایت رسمی شرکت دانفوس DANFOSS مراجعه نمایید.

مزایای پرشر سوئیچ KP5

سوئیچ های فشار دانفوس مدل KP5 دارای مزایای متعددی می باشند. برخی از مزایای این مدل سوئیچ فشار در موارد زیر ذکر می شود:

  • 1- قابلیت کنترل دقیق: پرشر سوئیچ KP5 دارای قابلیت کنترل دقیق فشار است و به آسانی قابل تنظیم است. این ویژگی به کاربر امکان می‌ دهد فشار را با دقت مورد نیاز کنترل کند.
  • 2- قابلیت تنظیم گسترده: پرشر سوئیچ KP5 دانفوس قابلیت تنظیم گسترده‌ای برای فشار را دارد. این به کاربر امکان می‌ دهد سوئیچ فشار را برای سیستم‌ های تبرید و خنک‌ کننده مختلف با تنظیمات گوناگون استفاده کند.
  • 3- قابلیت استفاده در شرایط سخت: مدل KP5 دانفوس برای کاربرد در شرایط سخت و صنعتی طراحی شده است. این سوئیچ فشار مقاوم در برابر شرایط محیطی سخت و ضربه می باشد و می‌تواند در محیط‌های صنعتی مختلف عمل کند.
  • 4- قابلیت اتصال ساده: سوئیچ فشار KP5 دانفوس به راحتی قابل اتصال به سیستم‌های تبرید و خنک‌کننده است. این سوئیچ فشار دارای اتصالات استاندارد برای اتصال به سیستم می‌ باشد.
  • 5- عملکرد قابل اعتماد: مدل KP5 دانفوس برای عملکرد قابل اعتماد و پایدار طراحی شده است. این مدل سوئیچ با استفاده از قطعات با کیفیت و فناوری پیشرفته ساخته  می شود و از دوام و عملکرد مناسبی برخوردار است.
  • 6- قابلیت تنظیم و تعمیر آسان: سوئیچ فشار KP5 دانفوس قابلیت تنظیم و تعمیر آسان را دارد. این ویژگی به کاربر امکان می‌دهد که سوئیچ فشار را به راحتی تنظیم و در صورت نیاز تعمیر کند.

ساختار پرشر سوئیچ دانفوس kp5

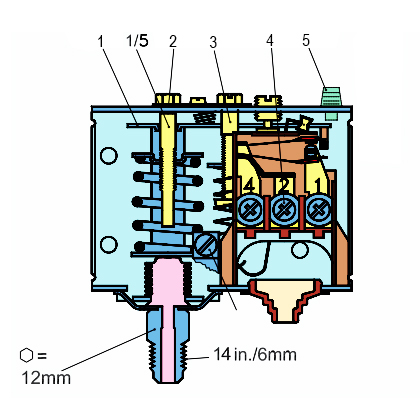

سوئیچ فشار دانفوس از اجزای مختلفی نظیر المنت اندازه گیری بیلوز (Bellows)، کنتاکت (contact)، فنر (spring) و اتصالات تشکیل می شود. برخی از اجزای داخلی سوئیچ فشار دانفوس KP5 با توجه به تصویر زیر به شرح زیر می باشد:

  • 1.بازوی اصلی (Main arm)
  • 2.صفحه قفل (Locking plate)
  • 3. اسپیندال تنظیم اختلاف فشار (Differential setting spindle)
  • 4. ترمینال (Terminals)
  • 5. دکمه ریست (Reset button)

اجزای اصلی پرشر سوئیچ دانفوس kp5

الزمات ایمنی پرشر سوئیچ دانفوس kp5

  • 1.سوئیچ های فشار KP فقط باید در واحدها یا سیستم هایی استفاده شوند که با الزامات محدودیت های شارژ و الزامات IEC 60335-2-24, IEC 60335-2-40, IEC 60335-2-89, ISO 5149, EN378-1 برای جلوگیری از احتراق مطابقت دارند.
  • 2.از اعمال اضافه بار (overload) روی پرشر سوئیچ های KP5 باید جلوگیری شود. اگر پرشر سوئیچ به احتمال زیاد آسیب ببیند سیستم یا واحد باید متوقف شود و KP5 باید در صورت لزوم جایگزین شود.
  • 3.حفاظت از تخلیه الکترواستاتیک و حفاظت از نشت الکتریکی باید حتماً با اتصال زمین یا سایر اقدامات انجام شود.
  • 4.تنها پرسنل آموزش دیده مجاز به کار با سیستم های مبرد قابل اشتعال هستند و می توانند نصب، نگهداری و تعویض سوئیچ را با استفاده از ابزار مناسب انجام دهند.
  • 5.توصیه می شود به طور منظم عملکرد سوئیچ KP5 را بررسی نمایید.

  • 6.سوئیچ های فشار KP5 باید به عنوان تجهیزات داخلی استفاده شوند که از خارج قابل دسترسی نمی باشند و در برابر ضربه های مکانیکی محافظت می شوند.

  • 7.کابل ها نباید با لبه های تیز تماس داشته باشند. کابل ها باید با تنش زدایی کافی وصل شوند تا از انتقال نیروهای کششی از طریق کابل به ترمینال جلوگیری شود.
  • 8.سوئیچ فشار KP5 باید در محیط بدون تماس با آب نصب شود. علاوه بر این هنگام استفاده از سوئیچ های KP در محیط خورنده، حفاظت در برابر خوردگی باید در نظر گرفته شود.
  • 9. پرشر سوئیچ KP5 نباید در مکان هایی که سطح ارتعاش بالایی وجود دارد نصب شوند.
  • 10.در صورت نوسان فشار در سیستم جایی که سوئیچ وصل است، باید به طور موثری تخلیه شوند تا از خرابی دمش جلوگیری شود. فرکانس چرخه سوئیچ KP5 باید تا حد امکان پایین نگه داشته شود.

خرید پرشر سوئیچ دانفوس kp5

سوئیچ فشار دانفوس KP5 جهت خاموش و روشن کردن اتومات کمپرسور و فن های تبرید در کندانسورهای خنک کننده هوا و سیستم های تهویه مطبوع به کار می رود. هنگام خرید سوئیچ فشار دانفوس KP5 پارامترهای متعددی علاوه بر شرایط بازار و نوسانات دلار باید در نظر گرفته شود.

برخی از مهمترین پارامترهای خرید سوئیچ فشار شامل نوع سوئیچ، نوع کنتاکت، متریال، اتصال، حداکثر فشار کاری، محدوده فشار و اختلاف فشار قابل تنظیم می شود.

تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق نظیر انواع پرشر سوئیچ دانفوس و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع در حوزه ابزار دقیق پرشر سوئیچ دانفوس KP5 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و لیست قیمت پرشر سوئیچ با کارشناسان فنی و فروش ما در تماس باشید.
