پرشر سوئیچ یک وسیله مکانیکی یا الکترونیکی است که زمانی فعال می شود که فشار سیال فرآیند به نقطه تنظیم معینی برسد. سوئیچ فشار براساس اینکه متشکل از یک لوله بوردون، پیستون یا دیافراگم باشد، می تواند متفاوت باشد. این المان بر اساس فشار اعمالی توسط سیستم حرکت می کند یا تغییر شکل می دهد.

خدمات پس از فروش

قیمت های رقابتی

ارسال سریع

تنوع محصولات

ضمانت اصل بودن کالا

مهلت تست کالا

سوئیچ فشار یا پرشر سوئیچ هانیول (Honeywell Pressure Switch) یک قطعه کنترلی حیاتی در سیستم های صنعتی است که وظیفه تشخیص تغییرات فشار و فعال سازی واکنش مناسب را بر عهده دارد. این سوئیچ فشار، زمانی که فشار سیال به نقطه تنظیم تعیین شده برسد، سیگنال الکتریکی قطع یا وصل را صادر می کند و به کنترل فرآیندها، اعلام هشدار یا حفاظت از تجهیزات کمک می کند.

این پرشر سوئیچ از محصولات شرکت هانیول Honeywell بوده و در کاربردهای مختلفی مانند آلارم یا کنترل فرآیندها مورد استفاده قرار می گیرند. در تجهیز صنعت، ما انواع مدل های پرشر سوئیچ هانیول را با ضمانت اصالت و پشتیبانی فنی در اختیار شما قرار می دهیم.

به طور خلاصه:

  1. سوئیچ های فشار هانیول میزان تغییرات فشار را حس می کنند.
  2. وقتی فشار به نقطه تنظیم شده می رسد، سوئیچ باز یا بسته می شود.
  3. پرشر سوئیچ های هانیول می توانند برای کاربردهایی مانند آلارم یا سایر موارد استفاده شوند.

انواع و خرید پرشر سوئیچ هانیول

شرح پرشر سوئیچ یا سوئیچ فشار (Pressure switch)

پرشر سوئیچ یک وسیله مکانیکی یا الکترونیکی است که زمانی فعال می شود که فشار سیال فرآیند به نقطه تنظیم معینی برسد. سوئیچ فشار براساس اینکه متشکل از یک لوله بوردون، پیستون یا دیافراگم باشد، می تواند متفاوت باشد. این المان بر اساس فشار اعمالی توسط سیستم حرکت می کند یا تغییر شکل می دهد.

به عنوان مثال، یک سوئیچ فشار هوا برای حفظ فشار ثابت بکار میرود و می تواند پس از رسیدن مخزن به سطح فشار هوای مورد نیاز، کمپرسور را خاموش کند. اگر فشار هوا کاهش یابد و نیاز به فشار بیشتر باشد، سوئیچ کمپرسور را روشن میکند.

پرشر سوئیچ ها را نباید با ترانسدیوسرهای فشار اشتباه گرفت. پرشر ترانسدیوسرها، فشار را به سیگنال خروجی الکتریکی تبدیل می کند.

عملکرد و اجزاء پرشر سوئیچ هانیول

برای درک بهتر عملکرد و انتخاب صحیح، اجزاء و عملکرد پرشر سوئیچ هانیول را به شرح زیر بررسی می کنیم:

  • دیافراگم یا المان حسگر فشار: در بسیاری از مدل ها از دیافراگم استفاده می شود که تحت فشار تغییر شکل داده و حرکت می کند.
  • فنر قابل تنظیم: با تغییر نیروی فنر می توان نقطه فعال سازی (set point) را تنظیم کرد.
  • اهرم مکانیکی یا مکانیزم جابجایی: حرکت المان حسگر را به بخش کنتاکت الکتریکی منتقل می کند.
  • کنتاکت های الکتریکی: بر اساس باز یا بسته شدن سوئیچ، مسیر جریان الکتریکی را کنترل می کنند.
  • ترمینال یا اتصالات خارجی: برای ارتباط با سیستم کنترلی یا الکتریکی.

به محض رسیدن فشار به نقطه تنظیم، کنتاکت فعال شده و بسته یا باز می شود؛ بنابراین پرشر سوئیچ هانیول به عنوان ابزاری برای کنترل فشار، هشدار یا قطع مدار عمل می کند.

انواع مدل ها و محدوده های کاربردی

در تجهیز صنعت، مدل های مختلفی از پرشر سوئیچ هانیول عرضه می شود که هرکدام برای نیازهای خاص طراحی شده اند. در زیر به برخی مدل های پرکاربرد اشاره می کنیم:

مدلمحدوده فشارکاربرد پیشنهادی
L91B1050۰.۳۵ تا ۱۰.۳۰ بارکاربردهای عمومی صنعتی
L91B1068۰.۷ تا ۲۰.۶۸ بارسیستم های با فشار متوسط تا بالا
L404F1094۱.۳۷ تا ۲۰ بارکنترل فشار بخار یا گاز
L404F1102۰.۶ تا ۱۰ بارسیستم های هوا یا گازهای غیرخورنده

هر مدل با ویژگی های متفاوتی مانند ابعاد، نوع حسگر، و قابلیت تنظیم عرضه می شود. هنگام انتخاب، دقت کنید به رنج فشار عملیاتی، دمای کاری، نوع سیال و نوع اتصال فرآیند.

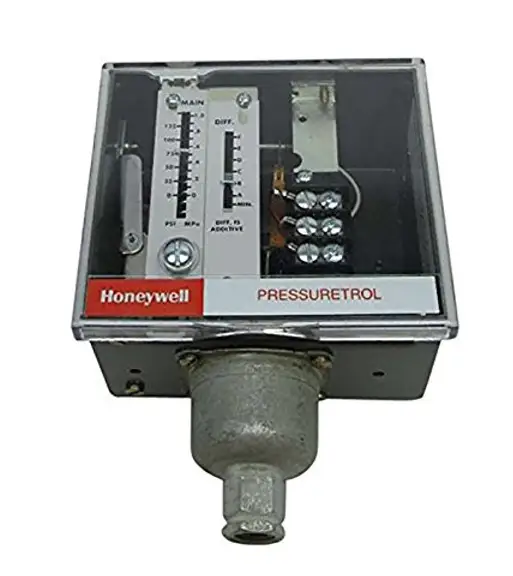

سوئیچ فشار هانیول مدل L91B1050

این سوئیچ فشار قادر است تغییرات فشار در محدوده ۰.۳۵ تا ۱۰.۳۰ بار را حس کرده و هنگام رسیدن فشار به نقطه تنظیم شده، عملکرد باز یا بسته شدن کنتاکت را انجام دهد. همچنین امکان استفاده آن در کاربردهایی مانند آلارم وجود دارد.

سوئیچ فشار هانیول مدل L91B1050 با مشخصات زیر است:

رنج اندازه‌گیری فشار: ۰.۳۵ تا ۱۰.۳۰ بار
نوع سنسور: المنت فشار پرشر به صورت بلوز
جنس سنسور: برنج
سایز اتصال پروسه: ۱/۴ اینچ NPT
رنج دمایی: ۰ تا ۶۰ درجه سانتی‌گراد
ابعاد: طول ۱۴۶ میلی‌متر، عرض ۱۱۴ میلی‌متر، عمق ۷۰ میلی‌متر
نوع اتصال الکتریکی: ترمینال پیچی

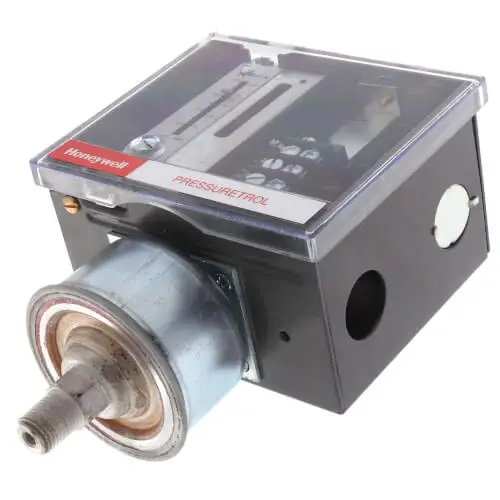

پرشر سوئیچ هانیول مدل L91B1068

این پرشر سوئیچ قادر است تغییرات فشار در محدوده ۰.۷ تا ۲۰.۶۸ بار را حس کرده و هنگام رسیدن فشار به نقطه تنظیم شده، عملکرد باز یا بسته شدن کنتاکت را انجام دهد. همچنین این سوئیچ قابلیت استفاده در کاربردهایی مانند آلارم را داراست.

طراحی فشرده آن با ابعاد ۷۰*۱۱۴*۱۴۶ میلی‌متر امکان نصب راحت آن را در فضاهای محدود فراهم می‌کند. استفاده از المنت فشار برنزی نیز باعث افزایش دوام و عمر مفید این پرشر سوئیچ شده است.

پرشر سوئیچ هانیول مدل L91B1068 با مشخصات زیر است:

رنج اندازه‌گیری فشار: ۰.۷ تا ۲۰.۶۸ بار
ابعاد: طول ۱۴۶ میلی‌متر، عرض ۱۱۴ میلی‌متر، عمق ۷۰ میلی‌متر
نوع سنسور: المنت فشار پرشر به صورت بلوز برنز
سایز اتصال پروسه: ۱/۴ اینچ NPT
رنج دمایی: ۰ تا ۶۶ درجه سانتی‌گراد
نوع اتصال الکتریکی: ترمینال پیچی

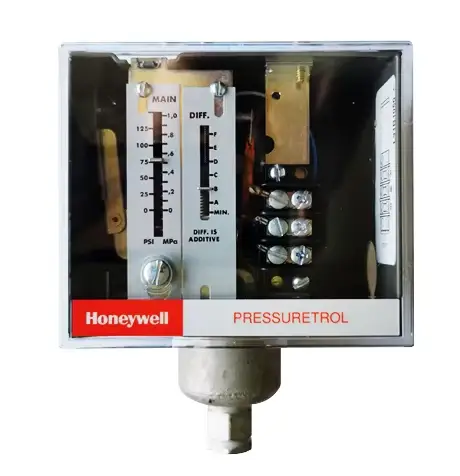

سوئیچ فشار هانیول مدل L404F1094

این سوئیچ فشار قادر است تغییرات فشار در محدوده ۱.۳۷ تا ۲۰ بار را حس کرده و هنگام رسیدن فشار به نقطه تنظیم شده، عملکرد باز یا بسته شدن کنتاکت را انجام دهد. این قابلیت امکان استفاده از این سوئیچ را در کاربردهای مختلفی مانند کنترل فشار بخار، هوا و گازهای غیرقابل اشتعال یا سیالات غیر خورنده فراهم می‌کند.

طراحی فشرده این سوئیچ با ابعاد 146x114x70 میلی‌متر امکان نصب آسان آن را در فضاهای محدود فراهم می‌کند. همچنین اتصال پروسه ۱/۴ اینچ NPT آن امکان تکمیل و یکپارچه‌سازی آن با سایر سیستم‌ها را میسر می‌سازد.

سوئیچ فشار هانیول مدل L404F1094 با مشخصات زیر است:

رنج اندازه‌گیری فشار: ۱.۳۷ تا ۲۰ بار
ابعاد: ارتفاع ۱۴۶ میلی‌متر، عرض ۱۱۴ میلی‌متر، عمق ۷۰ میلی‌متر
سایز اتصال پروسه: ۱/۴ اینچ NPT
کاربردها: کنترل بخار، هوا، گازهای غیر قابل اشتعال و سیالات غیر خورنده

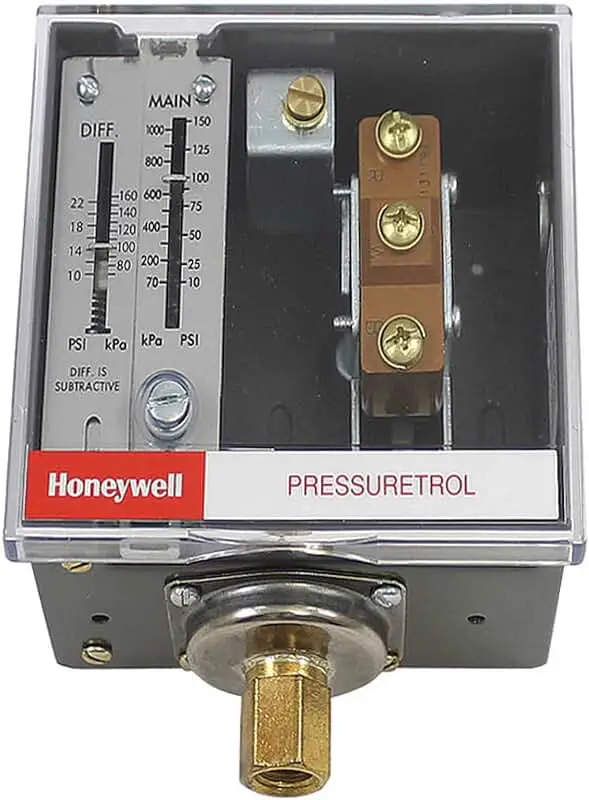

پرشر سوئیچ هانیول مدل L404F1102

این سوئیچ فشار قادر است تغییرات فشار در محدوده ۰.۶ تا ۱۰ بار را شناسایی و هنگام رسیدن فشار به نقطه تنظیم شده، عملکرد باز یا بسته شدن کنتاکت را انجام دهد. این قابلیت امکان استفاده از این سوئیچ را در کاربردهای مختلفی مانند کنترل فشار بخار، هوا و گازهای غیرقابل اشتعال یا سیالات غیر خورنده فراهم می‌کند.

همچنین اتصال پروسه ۱/۴ اینچ NPT امکان تکمیل و یکپارچه‌سازی آن با سایر سیستم‌ها را میسر می‌سازد. همچنین اتصال الکتریکی به صورت ترمینال پیچی امکان اتصال و اجرای برنامه کنترلی را فراهم می‌کند. نوع دیافراگم کاهشی نیز امکان اندازه‌گیری فشار پیستون و سیالات با فشار پایین را فراهم می‌سازد.

سوئیچ فشار هانیول مدل L404F1102 با مشخصات زیر است:

رنج اندازه‌گیری فشار: ۰.۶ تا ۱۰ بار
کاربردها: کنترل بخار، هوا، گازهای غیرقابل اشتعال و سیالات غیرخورنده
سایز اتصال پروسه: ۱/۴ اینچ NPT
اتصال الکتریکی: ترمینال پیچی
نوع دیافراگم: کاهشی



–> فروش پرشر سوئیچ با بهترین قیمت



جدول مشخصات فنی مدل های پرشر سوئیچ هانیول

مدل شوئیچ فشارمدل L91B1050مدل L91B1068L404F1094L404F1102
رنج عملیاتی۰.۳۵ تا ۱۰.۳۰ بار۰.۷ تا ۲۰.۶۸ بار۱.۳۷ تا ۲۰ بار۰.۶ تا ۱۰ بار
خروجیپتانسیومتر سینگل، ۱۴۰ اهمپتانسیومتر سینگل، ۱۴۰ اهم--
رنج فشار تفاضلی۰.۳۵ تا ۱.۶۰ بار۱.۹۳ تا ۷.۵۸ بار۱.۳۷ تا ۳.۵ بار۰.۶ تا ۱.۵۱ بار
حداکثر فشار عملیاتی پایدار۱۵.۵۰ بار۲۲.۴۰ بار--
ابعاد--(۷۰*۱۱۴*۱۴۶) میلیمتر(۷۰*۱۱۴*۱۲۶) میلیمتر

معیارهای انتخاب پرشر سوئیچ هانیول

برای انتخاب بهینه پرشر سوئیچ هانیول، به نکات زیر توجه نمایید:

  1. محدوده فشار کاری — مطمئن شوید سوئیچ توانایی تشخیص فشار در بازه مورد نیاز شما را دارد.
  2. دمای محیط و سیال — برخی مدل ها مناسب دماهای بالا یا پایین هستند.
  3. نوع سیال (گاز، بخار، مایع، خورنده یا غیرخورنده) — متریال حساس  باید متناسب با سیال انتخاب شود.
  4. نوع فشار (فشار مطلق، تفاضلی یا وکیوم) — برخی پرشر سوئیچ ها برای کاربردهای تفاضلی طراحی شده اند.
  5. اتصالات فرآیند و سازگاری فیزیکی — اندازه و نوع رزوه ها (مثلاً NPT) باید با سیستم شما مطابقت داشته باشد.
  6. پایداری و تکرارپذیری عملکرد — انتخاب محصول از برند معتبر مانند هانیول (Honeywell) تضمین اطمینان و عملکرد مداوم را بیشتر می کند.

مزایا و کاربردهای متداول

استفاده از پرشر سوئیچ هانیول در سیستم های صنعتی فوایدی دارد که در ادامه به آن ها اشاره می کنیم:

  • پایش خودکار فشار و کنترل سیستم بدون نیاز به دخالت دستی
  • حفاظت از تجهیزات در برابر فشار بالا یا پایین
  • اعلام هشدار و قطع اضطراری در شرایط بحرانی
  • استفاده در سیستم های پمپ، کمپرسور، ایستگاه های فشار، سیستم های بخار، گاز، هوا و سایر کاربردهای صنعتی

چرا تجهیز صنعت را انتخاب کنید؟

  • تضمین اصالت کالا: ما منابع معتبر برای تأمین محصولات اصلی پرشر سوئیچ هانیول داریم.
  • پشتیبانی فنی تخصصی: کارشناسان ما با تجربه در صنایع ابزار دقیق آماده پاسخ به پرسش های شما هستند.
  • گارانتی و خدمات پس از فروش: امکان بازگشت کالا در صورت عدم تطابق یا خرابی وجود دارد.
  • ارسال سریع و امکان انتخاب مدل بر اساس نیاز پروژه شما.

تجهیز صنعت یکی از برترین واردکنندگان و تامین کنندگان انواع پرشر سوئیچ و سایر تجهیزات ابزار دقیق میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات و بازدید، لطفا با کارشناسان فنی و فروش شرکت تجهیز صنعت تماس حاصل فرمایید.
