توضیحات

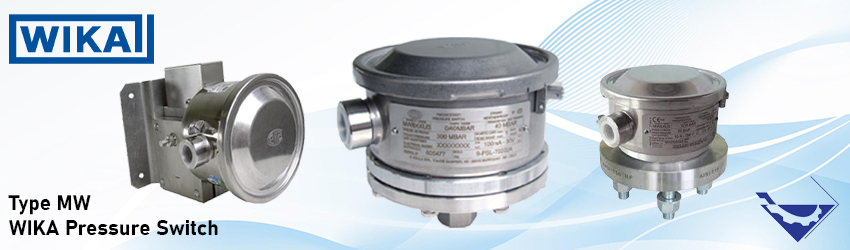

پرشر سوئیچ ویکا MW، یکی از انواع سوئیچ های مکانیکی فشار محسوب می شود که جهت نظارت و کنترل فشار سیال با المنت اندازه گیری دیافراگمی مورد استفاده قرار می گیرد.
این تجهیز حفاظتی و ایمنی در صورت رسیدن فشار به مقدار معین (set point) یک کنتاکت الکتریکی را تغییر وضعیت می دهد و در نهایت یک سیگنال سوئیچ به سایر تجهیزات نظیر پمپ یا کمپرسور ارسال می کند.
سوئیچ فشار دیافراگمی ویکا مدل MW با کیفیت بالا و عملکرد دقیق برای صنایع فرآیندی که از نظر ایمنی دارای اهمیت می باشند طراحی شده است. یکی از مزایای این مدل پرشر سوئیچ برند ویکا این است که برای فرآیند سوئیچینگ نیازی به ولتاژ تغذیه ندارد.
بدنه و قاب مستحکم این مدل سوئیچ فشار از فولاد ضد زنگ (stainless steel) 316L تولید می شود و به آسانی شرایط سخت و خورنده فرآیندی را با محدوده فشار کاری تا 600 بار تحمل می کند. در ادامه به معرفی و بررسی مشخصات فنی، ویژگی ها، مزایا و کاربرد سوئیچ فشار ویکا مدل MW می پردازیم.
مشخصات فنی پرشر سوئیج ویکا مدلMW
سوئیچ فشار دیافراگمی ویکا مدل MW دارای 1 یا 2 میکروسوئیچ است که امکان تغییر مستقیم بار الکتریکی تا 250 ولت AC و 20 آمپر را فراهم می کند. تجهیزات جانبی سوئیچ فشار ویکا مدل MW شامل سیفون، محافظ اضافه فشار، منیفولد دو شیر، شیر سوزنی و شیر توپی می شود.
در تمامی مراحل فرآیندهای تولید سوئیچ فشار ویکا مدل MW تست و آزمایش همچنین به وسیله نرم افزارهای تضمین کیفیت کنترل می شود. برخی از مشخصات فنی سوئیچ فشار ویکا MW در جدول زیر بیان می شود.
مشخصات فنی پرشر سوئیج ویکا مدلMW
| مدل سوئیچ فشار | ویکا مدل MW |
|---|---|
| نوع سوئیچ فشار | مکانیکی (دیافراگمی) |
| متریال المنت اندازه گیری | استنلس استیل 316/ مونل/ هستلوی |
| محدوده فشار | 16 میلی بار تا 600 بار |
| نوع کنتاکت | SPDT / DPDT |
| جنس کنتاکت | نقره / طلا |
| ریتینگ کنتاکت | 20 آمپر و 250 ولت AC |
| نوع اتصال | فلنجی و رزوه ای |
| سایز اتصال | 1/2NPT و 1/2 G و 1/4NPT |
| جنس بدنه | استنلس استیل 316L |
| استاندارد ضد انفجار (Ex) | نسخه آپشنال دارد |
ویژگی های پرشر سوئیچ ویکا مدل MW
پرشر سوئیچ ویکا MW با توجه به دیتا شیت سازنده دارای ویژگی هایی به شرح زیر می باشد:
- 1- برای سوئیچینگ با توان های کمتر مانند کاربرد PLC میکرو سوئیچ های پر شده با گاز آرگون با کنتاکت های روکش طلا موجود می باشند.
- 2- با توجه به شرایط کاربردی و فرآیندی میتوان نوع مناسب کنتاکت و اتصالات الکتریکی را انتخاب کرد. به عنوان مثال برای فرآیندهای کنترلی یک dead band قابل تنظیم به جای دد باند ثابت اغلب یک ویژگی ضروری محسوب می شود.
- 3- با استفاده از المنت اندازه‌گیری دیافراگمی، سوئیچ فشار مدل MW بسیار محکم است و ویژگی های عملیاتی بهینه را تضمین می کند.
- 4- اتصالات فلنجی برای اندازه‌گیری سیالات با ویسکوزیته زیاد، سیالات کثیف و دارای ناخالصی و یا سیالاتی که خاصیت کریستالی شدن را دارند مناسب می باشد.
- 5- برای کاربردهایی با سیالات خاص و خورنده، قسمت های در تماس با سیال (wetted parts) از متریال های تفلون یا PTFE، مونل و هستلوی تولید می شود.
- 6- برای کاربردهای ایمنی، سوئیچ فشار به صورت آپشنال در یک نسخه دارای استاندارد SIL 2 یا یک نسخه دارای شرایط SIL 3 موجود است.
- 7- بدنه سوئیچ فشار ویکا مدل MW از متریال استنلس استیل 316L با درجه حفاظت بدنه IP66 و تاییدیه NEMA 4X است.
- 8- تکرارپذیری نقطه سوئیچ این مدل سوئیچ فشار کمتر از 1٪ و دارای ایمنی ذاتی Ex ia است.
- 9- محدوده تنظیم از 16 میلی بار تا 600 بار، همچنین تمام محدوده‌های خلاء یا فشار ترکیبی و خلاء را پوشش می دهد.
کاربردهای سوئیچ فشار ویکا MW
پرشر سوئیچ ویکا MW جهت نظارت بر فشار و کنترل فرآیندها در کاربردهای حیاتی ایمنی و فرآیندهای عمومی به ویژه در صنایع شیمیایی و پتروشیمی، نفت و گاز، تولید برق. نیروگاه های هسته ای، صنایع آب و فاضلاب و معادن مورد استفاده قرار می گیرد. این مدل سوئیچ فشار ویکا برای سیالات مختلف گازی و مایع، خورنده و بسیار چسبناک یا آلوده به کار می رود.
سوئیچ فشار ویکا مدل MW با المنت اندازه گیری دیافراگمی پس از رسیدن فشار به نقطه تنظیم سیگنال قطع و وصل on/off به سایر تجهیزات مانند پمپ و کمپرسور منتقل می کند. بنابراین این تجهیزات موجب افزایش ایمنی و عملکرد بهینه سایر تجهیزات می شوند و از بسیاری از حوادث فرآیندی جلوگیری می کنند.
مزایای پرشر سوئیچ ویکا MW
سوئیچ فشار ویکا مدل MW دارای مزایای متعددی نسبت به سایر سوئیج های فشار موجود در بازار می باشد. برخی از مزایای این مدل سوئیچ در موارد زیر ذکر می شود:
- محدوده فشار قابل تنظیم از 16 میلی بار تا 600 بار
- محدوده‌های خلاء یا فشار ترکیبی و خلاء
- دارای 2 سوئیچ مستقل از یکدیگر و قدرت سوئیچینگ بالا (AC 250 ولت و 20 آمپر)
- دارای مدل های ذاتا ایمن (intrinsically safe)
- تکرارپذیری نقطه سوئیچ <1٪ از محدوده تنظیم
- دارای انواع گوناگون با اتصال فلنجی و رزوه ای
- قاب مستحکم از متریال استیل 316L و درجه نفوذ IP66 , NEMA 4X
قیمت پرشر سوئیچ ویکا
قیمت سوئیچ فشار ویکا WIKA مدل MW با توجه به پارامترهای مختلفی متغیر خواهد بود. در ادامه برخی از مهمترین مواردی که روی قیمت یک سوئیچ فشار تاثیرگذار است بیان می شود:
- تائیدیه و استاندارد ها (ضد انفجار)
- نوع و تعداد سوئیچ
- نوع اتصال
- جنس و متریال کنتاکت های الکتریکی (نقره، طلا و …)
- جنس قسمت های در تماس با سیال (اتصال، دیافراگم)
تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع پرشر سوئیچ ویکا MW را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در مورد خرید ، استعلام قیمت و فروش پرشر سوئیچ با کارشناسان فنی و فروش ما در ارتباط باشید.
