پرشر سوئیچ گاز دانگز

توضیحات

پرشر سوئیچ گاز دانگز نوعی سوئیچ است که در زمانی که فشار ورودی به حد مشخصی می‌رسد، یک کنتاکت الکتریکی را فعال کرده و با ارسال سیگنال الکتریکی سوئیچ را قطع می‌کند.

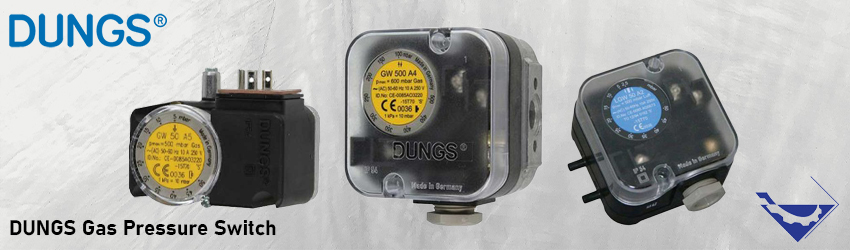

انواع پرشر سوئیچ گاز دانگز

ممکن است پرشر سوئیچ‌ها طراحی بشوند تا در صورت افزایش یا کاهش فشار، جریان را قطع یا وصل کنند. این سوئیچ‌ها معمولاً در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عملکرد سیالات تحت فشار استفاده می‌شوند.

پرشر سوئیچ یا کنترلر فشار، جهت تنظیم فشار مخازن یا جلوگیری از افزایش فشار در محیط‌های تحت فشار در صنعت کاربرد فراوانی دارد. پرشر سوئیچ گاز دانگز سری GW A6 معمولاً در سیستم‌های کنترل فشار گاز استفاده می‌شود و وظیفه آن بالا بردن ضریب اطمینان در عملکرد سیستم است.

معمولاً انواع پرشر سوئیچ‌ ها به صورت مکانیکی و با استفاده از مکانیزم‌های بوردون یا دیافراگم و بلوز طراحی شده‌اند. در نقطه تنظیم شده، آنها یک رله را فعال می‌کنند و با استفاده از کنتاکت‌های خروجی خود به عنوان یک کنترل کننده روشن و خاموش عمل می‌کنند.

موارد مهم در انتخاب پرشر سوئیچ گاز دانگز

پرشر سوئیچ گاز دانگز یک سوئیچ است که با افزایش فشار ورودی، یک کنتاکت الکتریکی را فعال کرده و سیگنال الکتریکی را ارسال می‌کند.

رنج کاری و نقطه تنظیم نشان دهنده محدوده فشار قابل تنظیم و نقطه فعال شدن کنترلر فشار هستند.

حداکثر فشار قابل تحمل کنترلر فشار بیانگر حداکثر فشاری است که می‌تواند تحمل کند.

برخی پرشر سوئیچ‌ها قابل استفاده در محیطهای انفجاری هستند و می‌توانند دارای محافظت IP باشند.

کنترلر فشار به سیستم فشاری متصل می‌شود و می‌تواند دارای کانکشن‌های الکتریکی برای اتصال به سیستم کنترل و تامین برق باشد.

دقت و تکرارپذیری کنترلر فشار مهم است و میزان دقت و توانایی حفظ فشار را در طول زمان نشان می‌دهد.

این ویژگی‌ها بیانگر دقت و قابلیت تنظیم مناسب کنترلر فشار برای نیازهای شما هستند.

انواع پرشر سوئیچ گاز دانگز

پرشر سوئیچ گاز هوا یک نوع پرشر سوئیچ گاز دانگز است که برای استفاده در سیستم‌های پنوماتیک یا کمپرسورهای هوا استفاده می‌شود. این سوئیچ معمولاً از نوع ساده‌تری از پرشر سوئیچ‌ها است و کارایی بالایی در کنترل و مدیریت فشار هوا دارد.

نکته مهم درباره پرشر سوئیچ گاز هوا این است که تا حد امکان باید از جرقه زدن در قسمت الکترونیکی آن جلوگیری شود، زیرا این نوع سوئیچ‌ها معمولاً برای گازهای قابل اشتعال استفاده می‌شوند. این امر اهمیت ویژه‌ای در ایمنی و عملکرد صحیح سوئیچ دارد.

پرشر سوئیچ گاز آب نیز یک نوع پرشر سوئیچ گاز دانگز می‌باشد و بیشترین کاربرد آن در پمپ‌های آب و خطوط آبرسانی است. این سوئیچ در پمپ‌های خانگی و سیستم‌های مرتبط با آب دارای کاربردهای متنوعی است و به عنوان یک پرشر ساده شناخته می‌شود.

در مورد پرشر سوئیچ گاز بخار، خصوصیت کلی آن تحمل دمای بالا است. این نوع سوئیچ‌ها برای محیط‌ها و سیستم‌هایی که دارای بخار آب یا گازهای دیگری می‌باشند و نیاز به کنترل فشار و دما دارند، استفاده می‌شوند. علاوه بر این، پرشر سوئیچ‌های گاز بخار باید توانایی تحمل رطوبت را نیز داشته باشند.

در کل، هر نوع پرشر سوئیچ گاز دانگز دارای ویژگی‌ها و کاربردهای خاص خود است و بسته به نوع گاز و شرایط محیطی خاص، مناسب برای کاربردهای مشخصی استفاده می‌شود.

انواع مدل‌های پرشر سوئیچ دانگز

انواع مدل‌های پرشر سوئیچ دانگز به شرح زیر هستند:

1. G…-A2: پرشر سوئیچ و پرشر لیمیتر برای گاز، هوا، دود و گازهای خروجی برای شیر قطع ایمنی DMV

  • – حداکثر فشار کارکرد: 7/14 پوند بر اینچ مربع
  • – تأییدیه‌ها: UL، FM، CSA

2. G…-A4: پرشر سوئیچ و پرشر لیمیتر برای گاز، هوا، دود و گازهای خروجی

  • – حداکثر فشار کارکرد: 7/14 پوند بر اینچ مربع
  • – تأییدیه‌ها: UL، FM، CSA

پرشر سوئیچ گاز دانگز مدل G...-A4

3. GW 500 A4, GW 500 A4/2: پرشر سوئیچ برای گاز، هوا، دود و گازهای خروجی

  • – حداکثر فشار کارکرد: 500 میلی‌بار
  • – تأییدیه‌ها: EN 1854

4. GW A4/2 HP SGS: پرشر سوئیچ برای گازهای خاص و گاز، هوا، دود و گازهای خروجی برای کاربردهای فشار بالا

  • – حداکثر فشار کارکرد: 30/75/120 پوند بر اینچ مربع
  • – تأییدیه‌ها: UL، CS

پرشر سوئیچ گاز دانگز مدل GW A4/2 HP SGS

5. GW…A2…SGV: پرشر سوئیچ برای گازهای خاص و گاز، هوا، دود و گازهای خروجی برای کنترل‌کننده‌های چندکارکردی گاز

  • – حداکثر فشار کارکرد: 500 میلی‌بار
  • – تأییدیه‌ها: EN 1854

6. GW…A4, A4/2 HP: پرشر سوئیچ برای گاز، هوا، دود و گازهای خروجی برای کاربردهای فشار بالا

  • – حداکثر فشار کارکرد: 2/5/8 بار
  • – تأییدیه‌ها: EN 1854

7. GW…A4/2…HP SGS: پرشر سوئیچ برای گازهای خاص و گاز، هوا، دود و گازهای خروجی برای کاربردهای فشار بالا

  • – حداکثر فشار کارکرد: 2/5/8 بار
  • – تأییدیه‌ها: EN 1854

8. GW…A5: پرشر سوئیچ فشرده برای گاز، هوا، دود و گازهای خروجی برای کنترل‌کننده‌های چندکارکردی گاز

  • – حداکثر فشار کارکرد: 500/600 میلی‌بار
  • – تأییدیه‌ها: EN 1854

پرشر سوئیچ گاز دانگز مدل GW...A5

9. GW…A6: پرشر سوئیچ فشرده برای گاز، هوا، دود و گازهای خروجی

  • – حداکثر فشار کارکرد: 500/600 میلی‌بار
  • – تأییدیه‌ها: EN 1854

10. LGW…A2…SGN: پرشر سوئیچ برای گازهای خاص و هوا، دود و گازهای خروجی

  • – حداکثر فشار کارکرد: 500 میلی‌بار
  • – تأییدیه‌ها: EN 1854



ساختار پرشر سوئیچ گاز دانگز

پرشر سوئیچ گاز دانگز عمدتاً از یک ساختار دیافراگم برخوردار است. این دیافراگم پر از هوا است و وقتی که فشار هوا در داخل دیافراگم تغییر می‌کند (به واسطه تماس با سیال یا گاز و غیره)، صفحه دیافراگم شکل تغییر می‌دهد و باعث حرکت در یک فنر کالیبره متصل به آن می‌شود.

فنر کالیبره شده به معنی تنظیم قبلی فنر در اندازه مورد نیاز، یعنی رنج سوئیچ، است. فشار به عقب رانده شده و با برداشتن فشار به جای خود بازمی‌گردد. این حرکت به کنتاکت الکتریکی پرشر سوئیچ منتقل می‌شود و باعث عملکرد پرشر سوئیچ می‌شود.

به طور کلی، ساختمان پرشر سوئیچ گاز دانگز شامل عناصر زیر است:

1. دیافراگم: یک صفحه انعطاف‌پذیر است که هوا درون آن قرار می‌گیرد و تحت تأثیر فشار گاز یا سیال تغییر شکل می‌دهد.

2. فنر کالیبره: یک فنر است که با تغییر شکل دیافراگم، حرکت می‌کند. این فنر قبل از استفاده در اندازه مورد نیاز کالیبره می‌شود.

3. کنتاکت الکتریکی: یک سیستم الکتریکی که تحت تأثیر حرکت فنر قرار می‌گیرد و برق را روشن یا خاموش می‌کند.

در عمل، وقتی فشار گاز یا سیال مورد نظر در سیستم تغییر می‌کند و به دیافراگم اعمال می‌شود، صفحه دیافراگم تغییر شکل می‌دهد و فنر کالیبره حرکت می‌کند. این حرکت به کنتاکت الکتریکی منتقل می‌شود و بسته شدن یا باز شدن این کنتاکت الکتریکی باعث عملکرد پرشر سوئیچ و تغییر وضعیت آن می‌شود.

از این ساختار پرشر سوئیچ گاز دانگز در سیستم‌های صنعتی، پنوماتیک و هیدرولیک برای کنترل و مدیریت فشار گاز یا سیال استفاده می‌شود.

ویژگی های پرشر سوئیج گاز دانگز سری GW A6

  • نصب آسان و راه اندازی
  • سایز کوچک
  • قیمت رقابتی
  • بازه فشاری مختلف
  • کشور سازنده آلمان

مشخصات فنی پرشر سوئیچ گاز دانگز GW…A6

مشخصات فنی پرشر سوئیچ گاز دانگز به شرح زیر است:

حداکثر فشار عملکردی:

– GW 3 A6 – GW 150 A6: 500 میلی‌بار (50 کیلوپاسکال)

– GW 500 A6: 600 میلی‌بار (60 کیلوپاسکال)

اتصال فشار:

– استاندارد (V0): در وسط پایین بدنه با اتصال داخلی G 1/4 به استاندارد ISO 228

– طراحی ویژه (V3): همچنین با اتصال داخلی G 1/4 (سمت راست)

دمای محیط:

– دمای محیط: -15 درجه سانتیگراد تا +70 درجه سانتیگراد

– دمای محیط متوسط: -15 درجه سانتیگراد تا +70 درجه سانتیگراد

– دمای نگهداری: -30 درجه سانتیگراد تا +80 درجه سانتیگراد

مواد ساختاری:

– بدنه: آلومینیوم ریخته‌گری

– قسمت سوئیچ: پلی‌آمید

– دیافراگم: NBR

– تماس سوئیچ: Ag

ولتاژ سوئیچینگ:

– AC مؤثر حداقل 24 ولت حداکثر 250 ولت

– DC حداقل 24 ولت حداکثر 48 ولت

جریان نامی:

– GW 10…500 A6: AC مؤثر حداکثر 10 آمپر

– GW 3 A6: AC مؤثر حداکثر 6 آمپر

جریان سوئیچینگ:

– GW 10…500 A6: AC مؤثر حداکثر 6 آمپر با cos ϕ 1
– GW 3 A6: AC مؤثر حداکثر 4 آمپر با cos ϕ 1

– GW 10…500 A6: AC مؤثر حداکثر 3 آمپر با cos ϕ 0.6
– GW 3 A6: AC مؤثر حداکثر 2 آمپر با cos ϕ 0.6

– GW 10…500 A6: DC حداقل 20 میلی‌آمپر حداکثر 1 آمپر
– GW 3 A6: DC حداقل 20 میلی‌آمپر حداکثر 1 آمپر

اتصال الکتریکی:

– اتصال ترمینال برای پریز خطی به استاندارد DIN EN 175 301-803، سه پین، با عایق‌بندی حفاظتی بدون اتصال زمین

درجه حفاظت:

– IP 54 به استاندارد IEC 529 (EN 60529)

دقت تنظیم:

– تحمل انحراف ± 15% نسبت به نقطه تنظیم، تنظیم شده برای کاهش فشار، موقعیت عمودی دیافراگم

خرید پرشر سوئیچ گاز دانگز

پرشر سوئیچ گاز دانگز یک دستگاه سنسور فشار گاز است که برای کنترل و نظارت بر فشار گاز در سیستم‌های صنعتی و تجاری استفاده می‌شود. این سوئیچ قادر است فشار گاز را در محدوده‌های مشخص‌شده اندازه‌گیری کند و در صورت تجاوز از حد تنظیم شده، سیگنال الکتریکی را فعال یا غیرفعال کند.

 شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه پرشر سوئیچ گاز دانگز را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ، خرید  و  فروش پرشر سوئیچ ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت پرشر سوئیچ گاز دانگز

قیمت پرشر سوئیچ گاز دانگز تحت تأثیر عوامل متعددی قرار می‌گیرد. برخی از عوامل تأثیرگذار بر قیمت آن عبارتند از:

  • محدوده فشار: پرشر سوئیچ گاز دانگز با محدوده‌های مختلف فشار عملیاتی عرضه می‌شود. معمولاً پرشرهای با محدوده فشار بالاتر هزینه بیشتری دارند.
  • مواد ساختاری: نوع مواد استفاده شده در ساخت پرشر نیز بر قیمت آن تأثیر می‌گذارد. مثلاً استفاده از مواد با کیفیت بالا مانند آلومینیوم ریخته‌گری ممکن است قیمت را افزایش دهد.
  • جریان و ولتاژ سوئیچینگ: پرشرهایی با توانایی سوئیچینگ در جریان‌ها و ولتاژهای بالا معمولاً هزینه بیشتری دارند.
  • استانداردها و گواهی‌ها: پرشرهایی که به استانداردها و گواهی‌های خاصی مطابقت دارند، ممکن است قیمت بیشتری داشته باشند. این استانداردها می‌توانند مربوط به ایمنی، محیط زیست یا صنعتی باشند.
  • تکنولوژی و ویژگی‌های خاص: پرشرهایی که دارای ویژگی‌های خاصی مانند خروجی دیجیتال، ارتباط بی‌سیم یا امکانات پیشرفته دیگر هستند، اغلب قیمت بالاتری دارند.
  • محدودیت‌های محیطی: پرشرهایی که برای شرایط محیطی سخت تر طراحی و ساخته شده‌اند، ممکن است قیمت بیشتری داشته باشند. برای مثال، پرشرهای مقاوم در برابر دماهای بسیار بالا یا پایین، مقاوم در برابر رطوبت یا ضربه معمولاً هزینه بیشتری دارند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت پرشر سوئیچ گاز دانگز تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، قیمت پرشر سوئیچ گاز دانگز بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی پرشر سوئیچ گاز دانگز می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله پرشر سوئیچ گاز دانگز میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
