پمپ پیستونی محوری رکسروت A4VSO یکی از شناخته شده ترین پمپ های هیدرولیک دبی متغیر تولید شده توسط Bosch Rexroth است که برای مدارهای باز طراحی شده و در بسیاری از سیستم های صنعتی سنگین و تجهیزات هیدرولیکی پیشرفته مورد استفاده قرار می گیرد. این پمپ بر پایه مکانیزم Swash Plate طراحی شده و قابلیت تغییر دبی خروجی متناسب با نیاز سیستم را دارد؛ موضوعی که باعث کاهش مصرف انرژی و افزایش راندمان مدار هیدرولیک می شود.
سری A4VSO به دلیل تحمل فشار بالا، طول عمر زیاد، کنترل پذیری دقیق و عملکرد نرم در صنایع مختلفی مانند فولاد، معدن، ماشینآلات راهسازی، صنایع دریایی، خطوط تولید و دستگاه های تزریق پلاستیک کاربرد گستردهای دارد. طراحی مهندسی شده این پمپ باعث شده حتی در شرایط کاری سنگین نیز عملکردی پایدار و قابل اعتماد ارائه دهد.
پمپ رکسروت A4VSO چگونه کار می کند؟
در این پمپ هیدرولیک، چند پیستون به صورت محوری داخل بلوک سیلندر قرار گرفتهاند و با چرخش شافت، حرکت رفت و برگشتی انجام می دهند. زاویه صفحه مورب یا Swash Plate تعیین کننده میزان جابجایی روغن است. هرچه زاویه بیشتر باشد، دبی خروجی افزایش پیدا می کند و با کاهش زاویه، حجم روغن خروجی کمتر می شود.
مزیت اصلی این ساختار، امکان کنترل دقیق دبی متناسب با نیاز سیستم است. در نتیجه، زمانی که مصرف کننده به دبی کمتری نیاز دارد، پمپ توان اضافی مصرف نمی کند و بازده کلی سیستم افزایش پیدا می کند.
جدول مشخصات فنی پمپ پیستونی محوری A4VSO
| مشخصه | مقدار |
| نوع پمپ | پیستونی محوری دبی متغیر |
| نوع مدار | مدار باز |
| مکانیزم | Swash Plate |
| سایزها | ۴۰ تا ۱۰۰۰ |
| فشار کاری نامی | ۳۵۰ بار |
| حداکثر فشار | ۴۰۰ بار |
| حداکثر دبی | تا ۱۱۲۵ لیتر بر دقیقه |
| حداکثر سرعت | تا ۳۲۰۰ دور بر دقیقه |
| نوع کنترل | فشار، دبی، توان و کنترل الکتروهیدرولیک |
| جهت چرخش | راستگرد و چپگرد |
| سیال کاری | روغن هیدرولیک معدنی |
| کاربرد | صنعتی و موبایل هیدرولیک |
اطلاعات فنی فوق براساس کاتالوگ رسمی محصول استخراج شدهاند.
مزایای پمپ پیستونی محوری رکسروت A4VSO
یکی از مهم ترین ویژگی های این پمپ پیستونی هیدرولیک ، راندمان بسیار بالا در فشارهای سنگین است. طراحی دقیق قطعات داخلی باعث می شود اتلاف انرژی کاهش پیدا کند و سیستم هیدرولیک عملکرد نرم تر و اقتصادی تری داشته باشد.
از مهم ترین مزایای این مدل می توان به موارد زیر اشاره کرد:
- دبی متغیر و کنترل پذیری بالا
- کاهش مصرف انرژی
- تحمل فشار کاری سنگین
- طول عمر زیاد قطعات داخلی
- صدای کاری پایین
- راندمان حجمی بالا
- تنوع بالای کنترلرها
- قابلیت استفاده در کار مداوم صنعتی
- پاسخ سریع به تغییرات بار
همچنین وجود کنترلرهای متنوع باعث شده این پمپ بتواند در سیستم های اتوماسیون صنعتی و مدارهای پیچیده هیدرولیکی عملکرد دقیقی داشته باشد.
کاربردهای پمپ رکسروت A4VSO
پمپ A4VSO به دلیل قدرت بالا و قابلیت کنترل دقیق، در صنایع مختلف مورد استفاده قرار میگیرد.
ماشینآلات راهسازی
در بیل مکانیکی، لودر، گریدر و جرثقیل های سنگین برای تامین فشار و دبی سیستم هیدرولیک استفاده می شود.
صنایع فولاد و معدن
این پمپ در خطوط نورد، تجهیزات حفاری و ماشینآلات معدنی عملکرد بسیار قابل اعتمادی دارد و می تواند فشار بالا را به صورت مداوم تحمل کند.
دستگاه های صنعتی
در دستگاه های پرس، تزریق پلاستیک، ماشینآلات CNC و خطوط تولید اتوماتیک کاربرد فراوانی دارد.
صنایع دریایی
در سیستم های هیدرولیک کشتی ها و تجهیزات بندری به دلیل دوام بالا و تحمل شرایط سخت محیطی استفاده می شود.
نیروگاه و صنایع سنگین
در پاورپک های صنعتی و سیستم های انتقال قدرت هیدرولیکی مورد استفاده قرار می گیرد.
انواع پمپ پیستونی محوری رکسروت A4VSO
سری A4VSO در مدل ها و سایزهای مختلفی تولید می شود تا بتوان متناسب با نیاز سیستم، گزینه مناسب را انتخاب کرد.

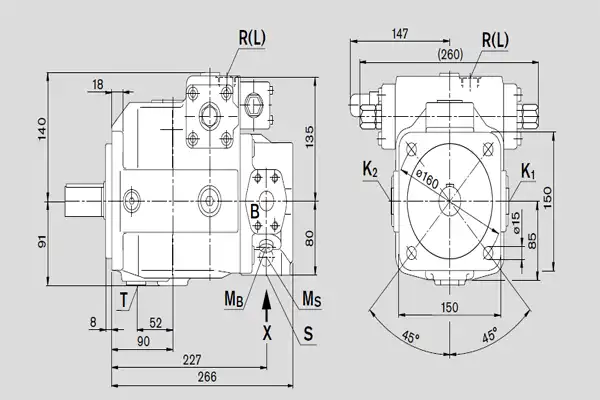

مدل های سایز کوچک (۴۰ و ۷۱)
این مدل ها بیشتر در سیستم های سبک و متوسط استفاده می شوند و ابعاد جمعوجورتری دارند. سرعت کاری بالا، نصب آسان و مصرف انرژی مناسب از مهم ترین ویژگی های این سایزهاست. مدل های کوچک A4VSO معمولا در پاورپک ها، تجهیزات خدماتی، ماشینآلات سبک صنعتی و سیستم هایی که فضای نصب محدود دارند استفاده می شوند. حداکثر سرعت این مدل ها می تواند به بیش از ۳۰۰۰ دور بر دقیقه برسد.

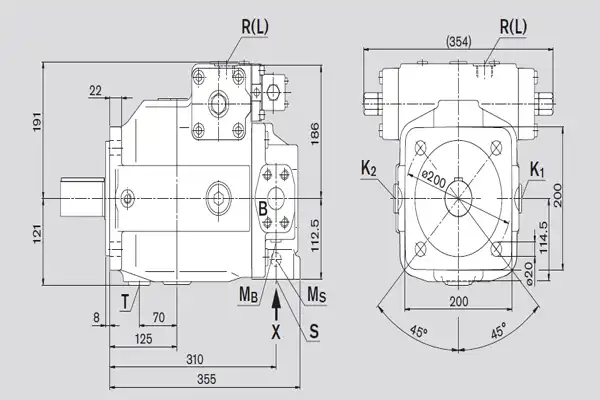

مدل های متوسط (۱۲۵ و ۱۸۰)
سایزهای ۱۲۵ و ۱۸۰ از پرکاربردترین مدل های این سری محسوب می شوند و تعادل بسیار خوبی بین فشار، دبی و ابعاد ایجاد می کنند. این مدل ها برای خطوط تولید، ماشینآلات راهسازی و تجهیزات صنعتی دائم کار طراحی شدهاند. راندمان بالا، تحمل فشار سنگین و قابلیت استفاده از کنترلرهای مختلف باعث شده این سایزها در بسیاری از صنایع انتخاب اصلی مهندسان هیدرولیک باشند.

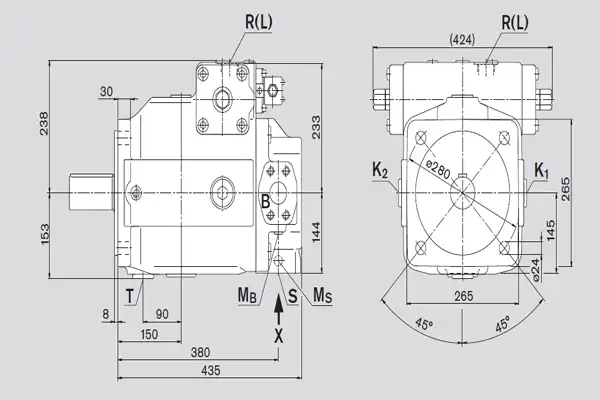

مدل های سنگین (۲۵۰ و ۳۵۵)
این مدل ها برای کاربردهای سنگین صنعتی و سیستم هایی با نیاز دبی بالا طراحی شدهاند. بدنه مستحکم تر، شافت قوی تر و ظرفیت بالاتر روغن باعث می شود در شرایط کاری سخت عملکرد پایداری داشته باشند. در صنایع فولاد، معدن، تجهیزات دریایی و ماشینآلات بزرگ معمولا از این سایزها استفاده می شود. همچنین در این مدل ها پورت های کنترلی و سیستم Flushing برای افزایش طول عمر یاتاقان ها در نظر گرفته شده است.

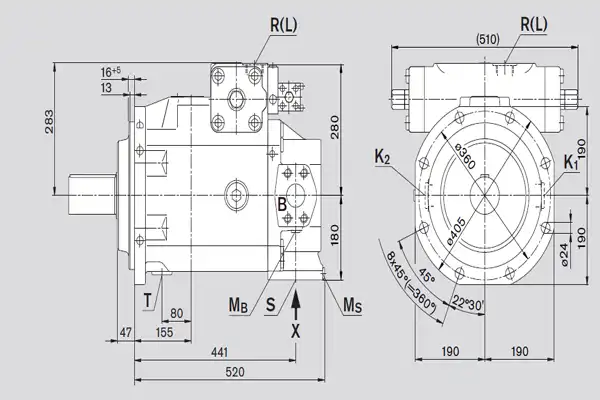

مدل های فوق سنگین (۵۰۰ تا ۱۰۰۰)
سایزهای ۵۰۰، ۷۵۰ و ۱۰۰۰ قدرتمندترین مدل های این خانواده هستند و برای پروژه های بسیار سنگین صنعتی طراحی شدهاند. این پمپ ها توان تولید دبی بسیار بالا را دارند و در عین حال می توانند فشار کاری سنگین را به صورت مداوم تحمل کنند. معمولا در صنایع فولاد، نیروگاه ها، تجهیزات بندری، کشتی سازی و ماشینآلات عظیم صنعتی استفاده می شوند. طراحی این مدل ها به گونهای است که حتی در بارهای سنگین نیز لرزش و استهلاک کنترل شود.
انواع کنترل در پمپ A4VSO
یکی از مهم ترین مزیت های این سری، تنوع بالای سیستم های کنترلی آن است.
کنترل فشار (DR)
در این نوع کنترل، پمپ فشار خروجی را روی مقدار مشخصی نگه می دارد و هنگام رسیدن به فشار تنظیم شده، دبی کاهش پیدا می کند. این سیستم برای مدارهایی مناسب است که فشار ثابت نیاز دارند.
کنترل دبی (FR)
این کنترل باعث می شود دبی خروجی حتی در شرایط متغیر کاری ثابت باقی بماند. در خطوط تولید و ماشینآلات دقیق صنعتی کاربرد زیادی دارد.
کنترل توان (LR)
کنترل توان برای محدود کردن توان مصرفی پمپ استفاده می شود و از وارد شدن بار اضافی به موتور جلوگیری می کند. این ویژگی در ماشینآلات سنگین اهمیت زیادی دارد.
کنترل الکتروهیدرولیک (DFE1)
در این سیستم، کنترل پمپ از طریق سیگنال الکتریکی انجام می شود و امکان کنترل دقیق دبی و فشار توسط PLC یا سیستم اتوماسیون فراهم می شود.
نکات نصب و راهاندازی
برای افزایش طول عمر پمپ A4VSO، نصب صحیح اهمیت بسیار زیادی دارد. پیش از راهاندازی باید داخل پمپ و خطوط مکش کاملا با روغن پر شود تا از خشک کار کردن قطعات جلوگیری شود.
همچنین رعایت این موارد ضروری است:
- استفاده از روغن هیدرولیک استاندارد
- هواگیری کامل مدار
- رعایت هم محوری موتور و پمپ
- استفاده از فیلتر مناسب
- جلوگیری از ورود آلودگی به مدار
- رعایت فشار مجاز ورودی
- انتخاب صحیح سایز لوله مکش
طبق توصیه رکسروت، طراحی نادرست خط مکش می تواند باعث کاویتاسیون و کاهش عمر پمپ شود.
نگهداری و سرویس پمپ A4VSO
سرویس منظم و کنترل کیفیت روغن مهم ترین عامل افزایش طول عمر این پمپ است. آلودگی روغن می تواند باعث آسیب جدی به پیستون ها، یاتاقان ها و صفحات داخلی شود.
برای نگهداری بهتر پمپ پیشنهاد می شود:
- فیلتر روغن به صورت دورهای تعویض شود
- دمای کاری سیستم کنترل شود
- فشار مدار به طور مرتب بررسی شود
- نشتی اتصالات بررسی شود
- صدای غیرعادی پمپ جدی گرفته شود
- روغن هیدرولیک در بازه مشخص تعویض شود
کنترل منظم وضعیت روغن و جلوگیری از افزایش دما می تواند تا حد زیادی از استهلاک قطعات داخلی جلوگیری کند.
