در سیستم های هیدرولیک صنعتی، انتخاب پمپ مناسب تعیین کننده عمر کل مدار است. پمپ پره ای Eaton Vickers، که در ابتدا تحت برند مستقل ویکرز شناخته می شد و بعد از ادغام دو شرکت در سال ۱۹۹۹ زیر چتر ایتون قرار گرفت، یکی از گزینه های شناخته شده در این حوزه است. این پمپ از نوع جابجایی ثابت و متعادل (Balanced) ساخته می شود و طراحی کارتریجی آن باعث شده در طیف وسیعی از ماشینآلات صنعتی و موبایل به کار گرفته شود. در ادامه به ساختار، مشخصات فنی، انواع، کاربردها و نکات نگهداری این پمپ می پردازیم.

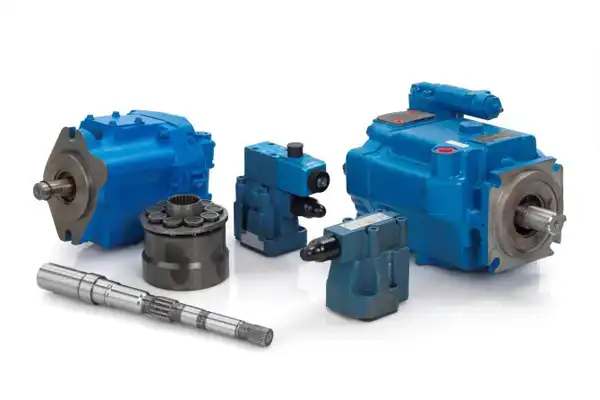

پمپ پره ای Eaton Vickers چیست و چگونه کار می کند؟
پمپ پره ای از یک روتور شیاردار، تعدادی پره متحرک و یک رینگ بادامکی (Cam Ring) تشکیل شده است. وقتی شفت می چرخد، پره ها زیر تأثیر نیروی گریز از مرکز و فشار هیدرولیک به سمت بیرون رانده می شوند و به دیواره داخلی رینگ می چسبند. این حرکت باعث می شود حجم محفظه بین دو پره متوالی در نیمی از چرخش افزایش یابد و روغن از پورت ورودی مکیده شود؛ در نیمه دیگر چرخش، همین حجم کاهش می یابد و سیال با فشار به سمت پورت خروجی رانده می شود. در طراحی متعادل، دو ناحیه مکش و دو ناحیه تخلیه به صورت متقارن در برابر هم قرار گرفته اند تا بار شعاعی وارد بر شفت و بلبرینگ خنثی شود؛ همین ویژگی عمر مفید پمپ را در مقایسه با پمپ های پره ای نامتعادل به طور محسوسی بالا می برد.
تفاوت سری V و سری VQ
مجموعه محصولات Eaton Vickers در این رده به دو خانواده اصلی تقسیم می شود. سری V با ۱۲ پره ساخته شده و برای کاربردهای صنعتی ثابت طراحی شده که در آن ها سر و صدای پایین در اولویت قرار دارد؛ این مدل معمولاً تا سرعت ۱۸۰۰ دور بر دقیقه کار می کند. سری VQ با ۱۰ پره ساخته می شود و به همین دلیل می تواند فشار بالاتر و محدوده سرعت گسترده تری (تا حدود ۲۷۰۰ دور بر دقیقه در مدل های کوچک تر) را تحمل کند. در کارتریج سری VQ، صفحات فلکسیبل (Flex Side Plate) با روکش برنزی بین صفحات نگهدارنده و روتور قرار گرفته اند که هم استارت در دمای پایین را تسهیل می کنند و هم انبساط حرارتی روتور را جبران می کنند؛ به همین خاطر سری VQ بیشتر برای تجهیزات موبایل و کاربردهایی با نوسان دمایی بیشتر انتخاب می شود.

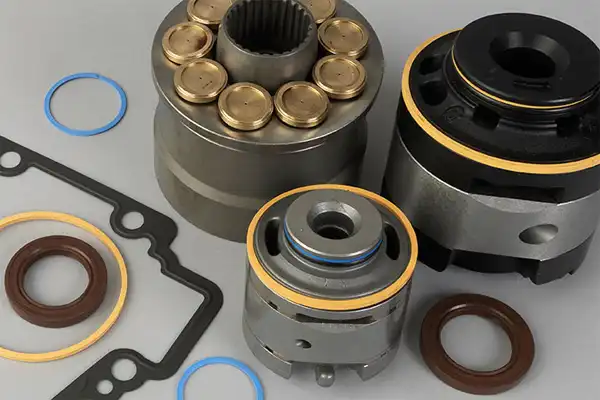

طراحی کارتریجی و مزیت آن در سرویس
نکته ای که این پمپ ها را از بسیاری از رقبا متمایز می کند، استقلال کارتریج داخلی از بدنه و شفت است. مجموعه روتور، پره ها، رینگ و صفحات می توانند بدون باز کردن پمپ از روی پایه و بدون دست کاری اتصالات لوله کشی، تعویض یا تعمیر شوند. این موضوع دو فایده عملی دارد؛ یکی کاهش زمان توقف خط تولید در زمان سرویس، و دیگری امکان تغییر ظرفیت دبی پمپ صرفاً با تعویض کارتریج، بدون نیاز به تعویض کل واحد پمپ. علاوه بر این، پورت های ورودی و خروجی در گام های ۹۰ درجه قابل چرخش هستند و این انعطاف در جهت گیری لوله کشی، نصب پمپ را در فضاهای محدود ماشینآلات ساده تر می کند.
مشخصات فنی پمپ تک (Single Pump)
جدول زیر بخشی از کدهای جابجایی و حداکثر فشار و سرعت مجاز برای سری های اصلی V و VQ را نشان می دهد. واحد جابجایی بر حسب میلی لیتر بر دور (ml/r) است.
| سری | کد جابجایی | جابجایی هندسی (ml/r) | حداکثر سرعت (rpm) | حداکثر فشار (MPa) | وزن (kg) |
|---|---|---|---|---|---|
| 20V | ۵ تا ۱۴ | ۱۷ تا ۴۵ | ۱۸۰۰ | ۱۴ تا ۲۱ | ۱۲ |
| 25V | ۱۰ تا ۲۱ | ۳۳ تا ۶۷ | ۱۸۰۰ | ۱۷.۵ | ۱۴.۸ |
| 35V | ۲۱ تا ۳۸ | ۶۷ تا ۱۲۱ | ۱۸۰۰ | ۱۷.۵ | ۲۲.۷ |
| 45V | ۴۲ تا ۶۰ | ۱۳۸ تا ۱۹۳ | ۱۸۰۰ | ۱۷.۵ | ۳۴.۱ |
| 20VQ | ۵ تا ۱۴ | ۱۸ تا ۴۵ | ۲۷۰۰ | ۱۴ تا ۲۱ | ۱۲ |
| 25VQ | ۱۰ تا ۲۱ | ۳۳ تا ۶۷ | ۲۵۰۰ تا ۲۷۰۰ | ۲۱ | ۱۴.۸ |
| 35VQ | ۲۱ تا ۳۸ | ۶۷ تا ۱۲۱ | ۲۴۰۰ تا ۲۵۰۰ | ۲۱ | ۲۲.۷ |
| 45VQ | ۴۲ تا ۶۰ | ۱۳۸ تا ۱۹۳ | ۲۲۰۰ | ۱۷.۵ | ۳۴.۱ |
همان طور که در جدول دیده می شود، با ثابت ماندن سرعت چرخش در هر سری، افزایش کد جابجایی به معنای افزایش دبی خروجی پمپ است، بدون اینکه فشار مجاز کار به طور قابل توجهی افت کند. این رابطه ساده، انتخاب پمپ متناسب با نیاز دبی مدار را برای طراح سیستم آسان می کند.
انواع پمپ هیدرولیک پره ای Eaton Vickersاز نظر ساختار
پمپ های پره ای Eaton Vickers بر اساس تعداد واحد پمپاژ و کاربری به دو دسته اصلی تقسیم می شوند که هرکدام کدگذاری سفارش جداگانه ای دارند.
- پمپ تک (Single Pump): شامل یک کارتریج پمپاژ با یک پورت ورودی و یک پورت خروجی است. مدل های ۲۰، ۲۵، ۳۵ و ۴۵ در این دسته قرار می گیرند و برای مداراتی که به یک منبع جریان ثابت نیاز دارند مناسبند.
- پمپ دوبل (Double Pump): دو کارتریج مستقل (شفتاند و کاورند) را روی یک شفت مشترک سوار میکند و دو جریان خروجی جداگانه تولید می کند. مدل هایی مانند ۲۵۲۰، ۳۵۲۰، ۴۵۲۰، ۲۵۲۵، ۳۵۲۵ و ۴۵۳۵ در این رده قرار دارند. این طراحی برای مداراتی که هم زمان به دو سطح فشار یا دو مصرف کننده هیدرولیک با نیازهای متفاوت خدمت می دهند کاربرد دارد، مثلاً تغذیه هم زمان سیلندر اصلی پرس و سیستم کلمپ.
پمپ های دوبل از نظر موقعیت پورت خروجی شماره دو نسبت به ورودی، در ترکیب های زاویه ای مختلف (مانند ۴۵، ۹۰ و ۱۳۵ درجه نسبت به ساعت گرد یا پادساعت گرد) عرضه می شوند که در کد سفارش با حروف دوحرفی مشخص می شوند.
کاربردهای صنعتی پمپ پره ای Eaton Vickers
سطح صدای پایین، توان به وزن مناسب و قابلیت کار طولانی مدت در سرعت های متغیر، این پمپ هیدرولیک را برای دامنه گسترده ای از تجهیزات مناسب کرده است.
- ماشین ابزار و مراکز تراش و فرز
- پرس های هیدرولیکی سبک و سنگین
- دستگاه های قالب گیری تزریق پلاستیک
- ماشینآلات دایکست و ریخته گری تحت فشار
- خطوط فرمینگ و نورد فلزات
- تجهیزات بسته بندی و اتوماسیون صنعتی
- ماشینآلات موبایل مانند بیل مکانیکی، لیفتراک و تجهیزات راه سازی (به ویژه سری VQ)
- سیستم های هیدرولیک کشتی و تجهیزات دریایی
مزایای اصلی این خانواده پمپ
طراحی متعادل و کیفیت ساخت این پمپ ها چند مزیت عملی برای کاربر صنعتی به همراه دارد که در ادامه فهرست شده اند.
- کاهش بار رادیال روی شفت و بلبرینگ به دلیل طراحی متقارن مکش و تخلیه، که عمر یاتاقان ها را افزایش می دهد
- سطح صدای کاری پایین، مناسب محیط های کاری حساس به نویز
- امکان سرویس کارتریج بدون باز کردن کامل پمپ از روی پایه
- قابلیت تنظیم جهت پورت ها در گام ۹۰ درجه برای انعطاف در نصب
- سازگاری ابعادی و عملکردی با مدل اصلی ویکرز، که جایگزینی و تامین قطعات یدکی را ساده می کند
- دامنه وسیع کد جابجایی در هر سری، که انتخاب دقیق دبی را بدون نیاز به تغییر کل پمپ ممکن می سازد
نکات نصب و راه اندازی پمپ هیدرولیک پره ای Eaton Vickers
پیش از نصب، باید اطمینان حاصل شود که جهت چرخش پمپ (ساعت گرد یا پادساعت گرد، که از سمت شفت دیده می شود) با جهت چرخش موتور محرک هم خوانی دارد، چون این پمپ ها برخلاف پمپ های دنده ای دوطرفه، برای یک جهت مشخص طراحی شده اند. کوپلینگ بین موتور و پمپ باید هم محور باشد تا بار جانبی غیرضروری به شفت و بلبرینگ وارد نشود؛ هرگونه عدم هم محوری حتی در حد چند دهم میلی متر می تواند در بلندمدت باعث سایش زودرس کاسه نمد شفت شود.
لوله مکش باید قطر کافی داشته باشد و از ایجاد خلاء بیش از حد در ورودی پمپ جلوگیری شود، چون کاویتاسیون یکی از شایع ترین دلایل آسیب به پره ها و رینگ داخلی است. در زمان اولین راه اندازی، پمپ باید چند ثانیه بدون فشار و با دور پایین کار کند تا هوای داخل مدار و محفظه پمپ تخلیه شود؛ راه اندازی مستقیم زیر بار کامل می تواند به کارتریج آسیب بزند.
انتخاب روغن و فیلتراسیون
استفاده از روغن هیدرولیک ضدسایش (Anti-Wear) با ویسکوزیته متناسب با دمای کاری محیط، شرط اصلی عملکرد پایدار این پمپ هاست. روغن باید از نظر درجه تمیزی مطابق استانداردهای رایج صنعت هیدرولیک (مانند ISO 4406) باشد، چون پمپ های پره ای نسبت به ذرات آلاینده حساس تر از پمپ های دنده ای هستند و وجود ذرات سخت در روغن می تواند سطح تماس پره و رینگ را در مدت کوتاهی خراش بیندازد. فیلتر خط مکش یا خط برگشت باید با دقت مناسب (معمولاً ۱۰ تا ۲۵ میکرون بسته به توصیه سازنده مدار) انتخاب و به صورت دوره ای بازرسی شود.
نگهداری و افزایش عمر مفید پمپ
بازرسی دوره ای دما و فشار خروجی پمپ، روشی ساده برای تشخیص زودهنگام افت عملکرد کارتریج است؛ افزایش غیرعادی دمای روغن یا افت تدریجی فشار در شرایط بار ثابت، معمولاً نشانه سایش پره ها یا نشتی داخلی کارتریج است. سطح صدا نیز شاخص قابل اعتمادی است؛ افزایش ناگهانی صدای پمپ اغلب به کاویتاسیون در خط مکش یا ورود هوا از اتصالات مربوط می شود و باید قبل از آسیب دائمی بررسی شود.
تعویض دوره ای فیلتر روغن طبق برنامه سازنده، و آزمایش دوره ای نمونه روغن از نظر آلودگی ذرات فلزی، به تشخیص زودهنگام سایش داخلی کمک می کند. در صورت افت محسوس راندمان حجمی، معمولاً نیازی به تعویض کل پمپ نیست و تعویض کیت کارتریج یا کیت آببندی (Seal Kit) کافی است؛ این موضوع یکی از مزایای اقتصادی طراحی کارتریجی این خانواده پمپ محسوب می شود.
