پمپ پیستونی محوری رکسپورت CY یکی از پمپ های قدرتمند و پرکاربرد در سیستم های هیدرولیک فشار بالا است که با طراحی سواش پلیت، فشار کاری ۳۱۵ بار و محدوده جابجایی گسترده تا ۴۰۰ سیسی بر دور، نیاز طیف وسیعی از صنایع را پوشش می دهد. تنوع مدل های کنترلی شامل MCY، SCY، YCY، MYCY، BCY و PCY باعث شده این سری بتواند از ساده ترین مدارهای هیدرولیکی تا پیشرفته ترین سیستم های اتوماسیون صنعتی را پشتیبانی کند.
جدول مشخصات فنی پمپ پیستونی محوری رکسپورت CY
| مشخصه | مقدار |
| برند | Rexport |
| سری | CY14-1B |
| نوع پمپ | پیستونی محوری |
| طراحی | سواش پلیت (Slanting Disc) |
| نوع مدار | مدار باز |
| فشار نامی | ۳۱.۵ مگاپاسکال (۳۱۵ بار) |
| نوع کنترل | ثابت و متغیر |
| محدوده جابجایی | ۲.۵ تا ۴۰۰ سیسی بر دور |
| نوع پیستون | پیستون محوری هفتپیستونه |
| کاربرد | سیستم های صنعتی و هیدرولیک فشار بالا |
پمپ پیستونی محوری رکسپورت CY چیست؟
پمپ پیستونی محوری رکسپورت CY یکی از پمپ های هیدرولیک فشار بالا است که برای تأمین جریان روغن در مدارهای هیدرولیکی صنعتی طراحی شده است. این پمپ از مکانیزم پیستون های محوری و صفحه مورب یا سواش پلیت استفاده می کند تا انرژی مکانیکی موتور را به انرژی هیدرولیکی تبدیل کند. ساختار این پمپ به گونه ای طراحی شده که بتواند در فشارهای بالا عملکردی پایدار، دقیق و قابل اطمینان ارائه دهد.
سری CY به دلیل راندمان بالا، قابلیت کنترل جریان و تنوع مدل ها در صنایع مختلف مورد استفاده قرار می گیرد. این پمپ ها در نسخه های دبی ثابت، دبی متغیر دستی، جبران کننده فشار، کنترل تناسبی و فشار ثابت تولید می شوند تا پاسخگوی نیازهای متفاوت سیستم های هیدرولیکی باشند.
پمپ پیستونی محوری رکسپورت CY چگونه کار می کند؟

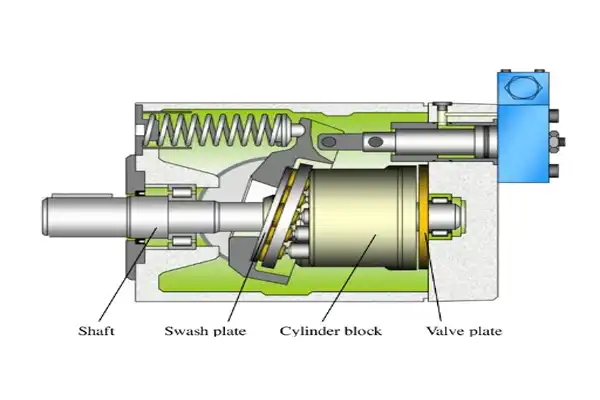

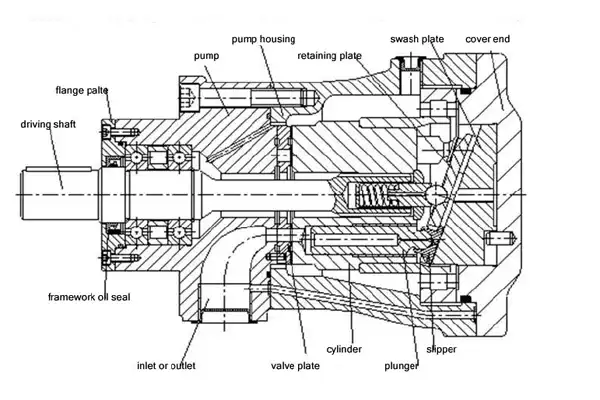

در این پمپ، مجموعه سیلندر توسط شفت محرک به چرخش درمی آید و هفت پیستون قرار گرفته در داخل بلوک سیلندر هم زمان با چرخش، حرکت رفت و برگشتی انجام می دهند. این حرکت توسط صفحه مورب یا سواش پلیت ایجاد می شود. در زمان عقب رفتن پیستون، روغن از خط مکش وارد محفظه شده و هنگام حرکت رو به جلو، سیال تحت فشار به سمت خروجی هدایت می شود.
این فرآیند به صورت مداوم تکرار شده و جریان یکنواختی از روغن تحت فشار در مدار هیدرولیک ایجاد می کند. در مدل های متغیر، زاویه سواش پلیت قابل تنظیم بوده و حجم جابجایی پمپ تغییر می کند که این موضوع امکان کنترل دبی خروجی را فراهم می سازد.
کاربردهای پمپ پیستونی محوری رکسپورت CY
پمپ های سری CY به دلیل توانایی کار در فشارهای بالا و راندمان مناسب، در صنایع مختلف استفاده می شوند.
- دستگاه های پرس هیدرولیک
- ماشینآلات راه سازی
- تجهیزات معدنی
- خطوط تولید صنعتی
- ماشینآلات تزریق پلاستیک
- ماشینآلات کشاورزی
- جرثقیل ها و بالابرهای هیدرولیکی
- صنایع فولاد و نورد
- تجهیزات دریایی
- سیستم های انتقال توان هیدرولیکی
مزایای پمپ پیستونی محوری رکسپورت CY
+ تحمل فشار بالا
طراحی این سری برای فشار کاری ۳۱۵ بار انجام شده و امکان استفاده در کاربردهای سنگین را فراهم می کند.
+ راندمان بالا
ساختار دقیق پیستون ها و بلوک سیلندر باعث کاهش تلفات داخلی و افزایش بازده حجمی می شود.
+ تنوع مدل
وجود مدل های مختلف دبی ثابت و متغیر باعث شده این سری در طیف گستردهای از پروژه ها قابل استفاده باشد.
+ طول عمر بالا
استفاده از قطعات مقاوم در برابر سایش موجب افزایش دوام و کاهش هزینه های نگهداری می شود.
+ کنترل دقیق جریان
در مدل های متغیر می توان دبی خروجی را متناسب با نیاز سیستم تنظیم کرد.
+ قابلیت استفاده به عنوان موتور هیدرولیک
برخی مدل های سری CY علاوه بر کاربرد پمپ، قابلیت استفاده به عنوان موتور هیدرولیکی را نیز دارند.
انواع پمپ پیستونی محوری رکسپورت CY
سری CY تنها یک مدل ساده نیست و در چندین نسخه کنترلی مختلف تولید می شود تا نیاز صنایع گوناگون را پوشش دهد. هر یک از این مدل ها روش خاصی برای کنترل دبی یا فشار دارند و انتخاب صحیح آنها تأثیر مستقیمی بر عملکرد و بهره وری سیستم هیدرولیک خواهد داشت.
پمپ MCY14-1B (دبی ثابت)
مدل MCY14-1B رایج ترین عضو خانواده CY محسوب می شود و از نوع جابجایی ثابت است. در این پمپ حجم مشخصی از روغن در هر دور چرخش جابجا می شود و دبی خروجی تنها با تغییر سرعت موتور تغییر خواهد کرد. سادگی ساختار، قیمت اقتصادی تر، قابلیت اطمینان بالا و تعمیرات آسان از مهم ترین ویژگی های این مدل است. به همین دلیل در دستگاه های پرس، تجهیزات صنعتی و سیستم هایی که به جریان ثابت نیاز دارند، کاربرد فراوانی دارد.
پمپ SCY14-1B (دبی متغیر دستی)
پمپ SCY14-1B دارای مکانیزم تنظیم دستی زاویه سواش پلیت است و اپراتور می تواند متناسب با نیاز سیستم، حجم جابجایی و دبی خروجی را تغییر دهد. این ویژگی باعث می شود مصرف انرژی کاهش یافته و کنترل بیشتری بر عملکرد تجهیزات وجود داشته باشد. این مدل در ماشینآلات صنعتی و سیستم هایی که نیاز به تنظیمات دوره ای دارند، گزینه ای مناسب به شمار می رود.
پمپ YCY14-1B (جبرانکننده فشار)
این مدل به سیستم جبران کننده فشار مجهز است و می تواند با افزایش فشار مدار، به صورت خودکار دبی خروجی را کاهش دهد. در نتیجه فشار سیستم در محدوده مشخصی حفظ می شود و از اتلاف انرژی جلوگیری خواهد شد. استفاده از این نوع پمپ در خطوط تولید، پرس های هیدرولیکی و تجهیزات حساس به فشار بسیار رایج است.
پمپ MYCY14-1B (کنترل پلهای)
پمپ MYCY14-1B قابلیت تغییر دبی به صورت مرحله ای را در اختیار کاربر قرار می دهد. این ویژگی برای تجهیزاتی که در چند سطح کاری مشخص فعالیت می کنند بسیار کاربردی است. کنترل آسان، افزایش راندمان و کاهش استهلاک سیستم از مزایای اصلی این مدل محسوب می شود.
پمپ BCY14-1B (کنترل تناسبی)
مدل BCY14-1B از سیستم کنترل تناسبی بهره می برد و امکان تنظیم دقیق دبی خروجی را از طریق سیگنال های کنترلی فراهم می کند. این ویژگی باعث می شود پمپ در سیستم های اتوماسیون صنعتی، تجهیزات پیشرفته و ماشینآلات مدرن عملکرد بسیار دقیقی داشته باشد. پاسخگویی سریع و کنترل نرم جریان از مهم ترین مزایای این مدل است.
پمپ PCY14-1B (فشار ثابت)
مدل PCY14-1B برای حفظ فشار ثابت در مدار طراحی شده است. در این پمپ، سیستم کنترلی به گونه ای عمل می کند که حتی در صورت تغییر دبی مصرفی، فشار مدار در مقدار تعیین شده باقی بماند. این ویژگی در سیستم هایی که پایداری فشار اهمیت بالایی دارد، مانند خطوط تولید حساس و تجهیزات هیدرولیکی دقیق، بسیار ارزشمند است.
نکات نصب و راهاندازی
- پیش از نصب، تمامی خطوط و مخزن هیدرولیک کاملاً تمیز شوند.
- از روغن هیدرولیک با ویسکوزیته مناسب استفاده شود.
- هم محوری دقیق بین موتور و پمپ رعایت گردد.
- قطر لوله مکش متناسب با ظرفیت پمپ انتخاب شود.
- از ورود هوا به خط مکش جلوگیری شود.
- قبل از استارت اولیه، پمپ با روغن پر شود.
- شیر اطمینان سیستم تنظیم و تست گردد.
- فشار مدار در شروع کار به تدریج افزایش یابد.
نکات نگهداری و افزایش طول عمر
- سطح روغن هیدرولیک به طور منظم کنترل شود.
- فیلترهای هیدرولیک در زمان مناسب تعویض شوند.
- از کارکرد مداوم در فشارهای بالاتر از حد مجاز جلوگیری شود.
- دمای روغن به صورت دوره ای پایش گردد.
- لرزش و صدای غیرعادی پمپ بررسی شود.
- نشتی اتصالات و آب بندها به سرعت برطرف گردد.
- برنامه سرویس دوره ای برای بازبینی قطعات داخلی اجرا شود.
