پمپ های کارتریجی Dexter از نوع پمپ های هیدرولیکی پره ای (Vane Pump) هستند که برای انتقال روغن هیدرولیک در سیستم های صنعتی طراحی شده اند. این پمپ ها به دلیل عملکرد یکنواخت، صدای کم و امکان تعویض آسان کارتریج داخلی، در ماشینآلات صنعتی، تجهیزات تزریق پلاستیک، پرس ها و بسیاری از مدارهای هیدرولیکی مورد استفاده قرار می گیرند.
ساختار این پمپ به گونه ای طراحی شده که قطعات مصرفی آن به صورت یک مجموعه کارتریجی قابل تعویض هستند؛ بنابراین در صورت فرسودگی نیازی به تعویض کامل پمپ وجود ندارد و هزینه تعمیرات کاهش پیدا می کند.
جدول مشخصات فنی پمپ کارتریجی Dexter
| مشخصات | مقدار |
| برند | Dexter |
| نوع پمپ | کارتریجی (پره ای) |
| نوع عملکرد | جابجایی مثبت |
| سیال | روغن هیدرولیک |
| قابلیت کارکرد | تک و دوبل |
| فشار کاری | بسته به مدل |
| دبی | متناسب با سایز کارتریج |
| جهت چرخش | راست گرد یا چپ گرد |
| جنس بدنه | چدن مقاوم |
| کاربرد | سیستم های هیدرولیک صنعتی |
پمپ کارتریجی Dexter چگونه کار می کند؟
اساس عملکرد این پمپ بر حرکت پره ها داخل روتور است. زمانی که محور پمپ به حرکت درمی آید، نیروی گریز از مرکز باعث می شود پره ها به سمت بیرون حرکت کنند و با سطح داخلی رینگ تماس داشته باشند. این فرآیند باعث ایجاد محفظه هایی با حجم متغیر می شود که روغن را از قسمت مکش دریافت کرده و پس از فشرده شدن به سمت خروجی هدایت می کنند.
نقش کارتریج در عملکرد پمپ
کارتریج شامل روتور، پره ها، رینگ بادامکی و صفحات جانبی است. این مجموعه بیشترین میزان استهلاک را تحمل می کند و به همین دلیل به گونهای طراحی شده که بدون نیاز به تعویض کل پمپ بتوان آن را جایگزین کرد.
نحوه ایجاد فشار
با کاهش حجم محفظه بین پره ها در بخش خروجی، روغن تحت فشار قرار گرفته و وارد مدار هیدرولیک می شود. این فرآیند به صورت پیوسته انجام می شود و جریان نسبتاً یکنواختی ایجاد می کند.
کاربردهای پمپ کارتریجی Dexter
پمپ های کارتریجی Dexter در سیستم هایی استفاده می شوند که به جریان پایدار، صدای کم و قابلیت اطمینان بالا نیاز دارند. از مهم ترین کاربردهای این پمپ می توان به موارد زیر اشاره کرد:
- دستگاه های تزریق پلاستیک
- ماشینآلات پرس هیدرولیک
- تجهیزات ریخته گری
- ماشینآلات CNC
- خطوط تولید صنعتی
- ماشینآلات بسته بندی
- تجهیزات صنایع فولاد
- صنایع لاستیک
- ماشینآلات راه سازی
- سیستم های انتقال قدرت هیدرولیک
مزایای پمپ کارتریجی Dexter
یکی از دلایل استفاده گسترده از این پمپ، هزینه نگهداری مناسب و عملکرد پایدار آن در شرایط کاری مختلف است. از مهم ترین مزایای این محصول می توان به موارد زیر اشاره کرد:
- صدای کاری پایین
- راندمان مناسب
- جریان خروجی یکنواخت
- لرزش کم
- تعویض آسان کارتریج
- کاهش هزینه تعمیرات
- نصب ساده
- عمر کاری مناسب
- قابلیت استفاده در فشارهای مختلف
- تعمیر و سرویس سریع
انواع پمپ کارتریجی Dexter
پمپ های کارتریجی Dexter با توجه به ساختار، تعداد کارتریج ها، ظرفیت جابجایی و نحوه نصب در مدل های مختلفی تولید می شوند تا بتوان از آن ها در سیستم های هیدرولیکی سبک و سنگین استفاده کرد. انتخاب مدل مناسب به عواملی مانند دبی موردنیاز، فشار کاری، فضای نصب و تعداد مدارهای هیدرولیکی بستگی دارد.
پمپ کارتریجی تک (Single Vane Pump)
در این مدل تنها یک مجموعه کارتریج شامل روتور، پره ها، رینگ و صفحات جانبی داخل بدنه قرار دارد. پمپ های تک برای تجهیزاتی مناسب هستند که تنها به یک مدار هیدرولیکی نیاز دارند و حجم مشخصی از روغن را با فشار ثابت تأمین می کنند.
ویژگی های این مدل عبارتند از:
- طراحی ساده و ابعاد جمعوجور
- نصب و سرویس آسان
- هزینه اولیه کمتر نسبت به مدل های دوبل
- مناسب برای ماشینآلات با یک مدار هیدرولیکی
پمپ کارتریجی دوبل (Double Vane Pump)
در پمپ های دوبل دو مجموعه کارتریج به صورت مستقل داخل یک بدنه مشترک قرار می گیرند. هر بخش می تواند دبی متفاوتی تولید کند و خروجی مستقل داشته باشد. این ویژگی باعث می شود بتوان هم زمان دو مدار هیدرولیکی را با یک پمپ تغذیه کرد. مزایای این مدل شامل موارد زیر است:
- تأمین هم زمان دو مدار هیدرولیکی
- کاهش فضای نصب نسبت به استفاده از دو پمپ مجزا
- امکان انتخاب دبی متفاوت برای هر خروجی
- کاهش هزینه تجهیزات و کوپلینگ
انواع بر اساس حجم جابجایی (Displacement)
پمپ های کارتریجی Dexter در ظرفیت های مختلف تولید می شوند تا بتوانند دبی های متفاوتی را تأمین کنند. هرچه حجم جابجایی پمپ بیشتر باشد، در هر دور چرخش روغن بیشتری وارد مدار خواهد شد. انتخاب ظرفیت مناسب باید با توجه به نیاز سیستم، سرعت دوران الکتروموتور و فشار کاری انجام شود؛ زیرا استفاده از ظرفیت نامناسب می تواند باعث کاهش راندمان یا افزایش مصرف انرژی شود.
انواع بر اساس جهت چرخش
بسته به طراحی سیستم هیدرولیک، پمپ های Dexter در مدل های راست گرد و چپ گرد عرضه می شوند. جهت چرخش باید با جهت دوران موتور و نحوه لوله کشی سیستم مطابقت داشته باشد؛ در غیر این صورت عملکرد پمپ مختل شده و حتی ممکن است به قطعات داخلی آسیب وارد شود.
انواع بر اساس سری و ابعاد کارتریج

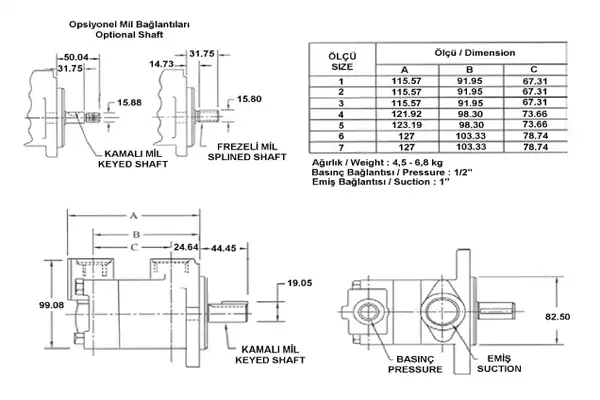

یکی دیگر از روش های دسته بندی پمپ های کارتریجی Dexter، اندازه کارتریج و سری تولید آن ها است. هر سری برای محدوده مشخصی از فشار و دبی طراحی شده و از نظر ابعاد، ظرفیت و توان انتقال روغن با سایر مدل ها تفاوت دارد. به همین دلیل هنگام تعویض کارتریج باید از مدلی استفاده شود که از نظر ابعاد و مشخصات فنی با پمپ اصلی سازگار باشد.
اجزای اصلی پمپ کارتریجی Dexter
آشنایی با اجزای داخلی پمپ در انتخاب، سرویس و تعمیر آن اهمیت زیادی دارد.
+ بدنه
بدنه از چدن مقاوم ساخته می شود و وظیفه محافظت از قطعات داخلی و تحمل فشار سیستم را بر عهده دارد.
+ روتور
روتور با دوران خود باعث حرکت پره ها شده و فرآیند مکش و دهش روغن را انجام می دهد.
+پره ها
پره ها داخل شیارهای روتور قرار دارند و هنگام چرخش به کمک نیروی گریز از مرکز به سمت رینگ حرکت می کنند.
+ رینگ بادامکی
این قطعه باعث تغییر حجم محفظه ها شده و نقش اصلی را در ایجاد فشار ایفا می کند.
+ کارتریج
کارتریج مجموعه ای از قطعات سایشی پمپ است که در صورت استهلاک به صورت کامل قابل تعویض خواهد بود.
نکات مهم هنگام انتخاب پمپ کارتریجی Dexter
انتخاب صحیح پمپ باعث افزایش راندمان سیستم و جلوگیری از خرابی های زودهنگام می شود. در زمان خرید بهتر است موارد زیر بررسی شوند:
- فشار کاری سیستم
- دبی موردنیاز
- نوع مدار هیدرولیک
- سرعت دوران الکتروموتور
- جهت چرخش پمپ
- نوع روغن هیدرولیک
- شرایط محیط نصب
- توان موتور محرک
نکات نصب و راه اندازی پمپ کارتریجی Dexter
نصب صحیح تأثیر مستقیمی بر عملکرد و طول عمر پمپ دارد. رعایت چند نکته ساده می تواند از ایجاد کاویتاسیون، نشتی و استهلاک زودرس جلوگیری کند.
- پیش از راه اندازی
قبل از روشن کردن سیستم، مسیر مکش باید کاملاً آب بندی شده باشد و داخل پمپ با روغن مناسب پر شود. همچنین هم راستایی محور پمپ و موتور باید بررسی شود.
- هنگام بهره برداری
در زمان کارکرد، فشار سیستم، دمای روغن و میزان صدای پمپ باید به صورت دوره ای کنترل شود. هرگونه افزایش غیرعادی صدا یا لرزش می تواند نشانه وجود مشکل در سیستم باشد.
نگهداری و سرویس پمپ کارتریجی Dexter
اجرای برنامه سرویس منظم، احتمال خرابی ناگهانی را کاهش داده و عملکرد پمپ را در طول زمان حفظ می کند. مهم ترین اقدامات نگهداری عبارتند از:
- تعویض به موقع روغن هیدرولیک
- استفاده از فیلتر مناسب
- کنترل نشتی اتصالات
- بررسی فشار سیستم
- بازدید دوره ای کارتریج
- جلوگیری از ورود آلودگی به مدار
- کنترل دمای روغن
- بررسی وضعیت کوپلینگ و یاتاقان ها
عوامل مؤثر بر کاهش عمر پمپ
رعایت نکردن شرایط کاری مناسب می تواند باعث افزایش استهلاک قطعات داخلی شود. مهم ترین عوامل عبارتند از:
- استفاده از روغن نامناسب
- آلودگی روغن
- کارکرد در فشار بیش از حد مجاز
- کاویتاسیون
- مکش نامناسب
- نصب غیراصولی
- هم محوری نامناسب موتور و پمپ
- کارکرد خشک پمپ
