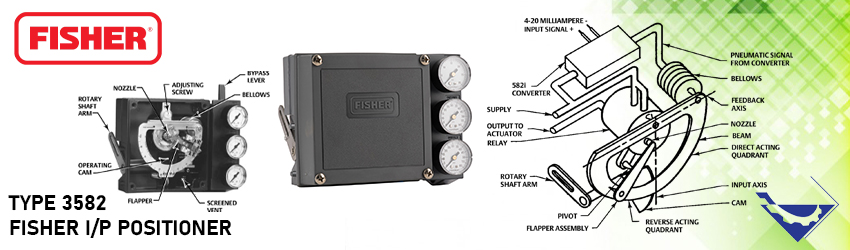

پوزیشنر فیشر 3582

دسته:

توضیحات

در جایی که مقدار دقیق باز یا بسته بودن شیر کنترلی و همچنین سرعت عملکرد و اکشن شیر از اهمیت بالایی در فرآیند برخوردار باشد باید از ای توپی پوزیشنر در کنار کنترل ولو استفاده کرد. به عبارتی دیگر در سرویس هایی کنترل ولو باید فلوی عبوری سیال را در بازه ای بین کاملآ باز یا کاملآ بسته کنترل و تنظیم کند (Throttling) از پوزیشنر های نیوماتیکی یا الکتریکی برای کنترل هرچه بهتر شیر استفاده میکنیم.



ای توپی پوزیشنر با دریافت سیگنال الکتریکی یا پنوماتیکی از سیستم کنترل، مستقیمآ از یک کنترلر مثل ترانسمیتر فشار یا فلومتر، آن را به یک سیگنال نیوماتیکی تبدیل کرده و به اکچوتور کنترل ولو ارسال میکند. در این صورت کنترل ولو دقیقآ به مقداری باز یا بسته میشود که پوزیشنر فرمان میدهد. به همین خاطر کنترل ولو یک اکشن بسیار دقیق و سریع تر نسبت به زمانی که پوزیشنر وجود نداشته خواهد گرفت و دقت شیر کنترلی و همچنین راندمان فرایند به مقدار قابل توجهی افزایش خواهد یافت.



برای مثال هنگامیکه یک پوزیشنر الکترونیوماتیکی سیگنال جریانی 12 میلی آمپر را دریافت میکند و آن را به سیگنال نیوماتیکی 9psi تبدیل میکند، شیر کنترلی باید موقعیتی دقیقآ برابر 50% گرفته باشد. اگر موقعیت شیر به هر دلیلی (وارد شدن نیروهای ناخواسته به پلاگ ولو، وجود اصطکاک در پکینگ استم شیر و یا هر دلیل دیگر) غیر از 50% باشد، ای توپی پوزیشنر با اصلاح این موقعیت و وارد کردن مقدار سیگنال فشار نیوماتیکی بیشتر به عملگر، موقعیت شیر را دقیقآ به 50% اصلاح میکند.





شرکت امریکایی فیشر کنترل FISHER یکی از معروف ترین و بزرگ ترین تولیدکنندگان انواع کنترل ولو و پوزیشنر، انواع رگولاتور و رله ولوم بوستر و سایر تجهیزات کنترلی مربوط به شیرآلات کنترلی و صنعتی میباشد. ای توپی پوزیشنر فیشر 3582 یکی از پوزیشنر هایی میباشد که هم در مدل های نیومایتیکی و هم در مدل های الکترونیوماتیکی تولید میشود. در ادامه به معرفی ویژگی ها و مشخصات فنی پوزیشنر فبشر 3582 میپردازیم:



مشخصات فنی پوزینشر فیشر مدل 3582/3582i:



پوزیشنر نیوماتیکی فیشر 3582 و الکترونیوماتیکی مدل 3582i مناسب استفاده با انواع اکچویتورهای دیافراگمی-خطی و اکچویتور شیرآلاتی با حرکت خطی استم یا ساقه شیر هستند.



پوزیشنر نیوماتیکی فیشر 3582 با دریافت سیگنال نیوماتیکی از کنترلر، سیگنال فشار متناسب برای باز و بسته شدن شیر را به اکچویتور تامین میکند. این فشار یا سیگنال ورودی به اکچویتور دقیقآ متناسب با میزان پوزیشن استم کنترل ولو خواهد بود. سیگنال ورودی برای پوزیشنر های نیوماتیکی 3 تا 15 پی اس آی معادل 0.2 تا 1 بار و 6 تا 30 پی اس آی معادل 0.4 تا 2 بار میباشد.



پوزیشنر الکترونیوماتیکی فیشر 3582i شامل یک کانورتور ای تو پی یا ای/پی ترانسدیوسر مدل 528i میباشد که روی یک پوزیشنر فیشر 3582 نصب شده است. این پوزیشنر متناسب با دریافت سیگنال جریانی DC و تبدیل آن به یک سیگنال نیوماتیکی،(معادل فشار نیوماتیکی تا 95% فشار تغذیه)  موقعیت یا پوزیشن متناسب را به کنترل ولو میدهد. سیگنال ورودی برای پوزیشنر های الکترونیوماتیکی 4 تا 20 میلی آمپر DC میباشد.



برای تغذیه فشار پوزیشنر مقدار 0.3 بار بیشتر از فشار کاری اکچویتور توصیه شده است. برای تامین فشار تغذیه در پوزیشنر 3582 میتوان از هوا یا گاز طبیعی بهره برد. اما برای پوزیشنر 3582i استفاده از گاز مورد تایید نمیباشد و توصیه میشود فقط از هوا برای تامین فشار هوای ابزار دقیق استفاده شود.



پوزیشنر فیشر 3582 دارای 3 گیج فشار 4 سانتی متری با سایز کانکشن 1/4 اینچ میباشد که یک گیج فشار برای فشار هوای تغذیه، یگ گیج برای فشار خروجی به اکچویتور و یک گیج مقدار فشار ورودی به پوزیشنر را نمایش میدهند.



ماکزیمم travel مجاز برای استفاده ازین پوزیشنر 105mm میباشد و برای کنترل ولو های با travel بیشتر نمیتوان از این پوزیشنر استفاده کرد.



 تمام مدل های پوزیشنر 3582 دارای مدل های ضد انفجار با تاییدیه های CSA, FM, IECEx, ATEX میباشند که در شرایط و محیط های خطرناک مورد استفاده قرار میگیرند.



ویژگی های پوزیشنر فیشر 3582:



یکی از ویژگی های این پوزیشنر این است که مدل 3582 در فیلد با اضافه کردن یک ای توپی ترانسدیوسر مدل 528i به پوزیشنر الکترونیوماتیکی 3582i تبدیل میشود و نیازی به تعویض تجهیز یا هزینه های اضافی دیگر نمیباشد.



مصرف هوای کم، مقاومت در برابر لرزش و ارتعاشات محیط های صنعتی، پاسخ دهی و عملکرد سریع و همچنین دقت بالا از دیگر ویژگی های پوزیشنر فیشر 3582 محسوب میشود.



تجهیز صنعت وارد کننده و تامین کننده انواع کنترل ولو، اکچویتور و پوزیشنر از معتبر ترین برند های دنیا مانند فیشر، ماسونیلان، سامسون و … میباشد. شما میتوانید جهت تهیه انواع پوزیشنر های نیوماتیکی و الکترونیوماتیکی فیشر با کارشناسان فنی و فروش این شرکت در تماس باشید.
