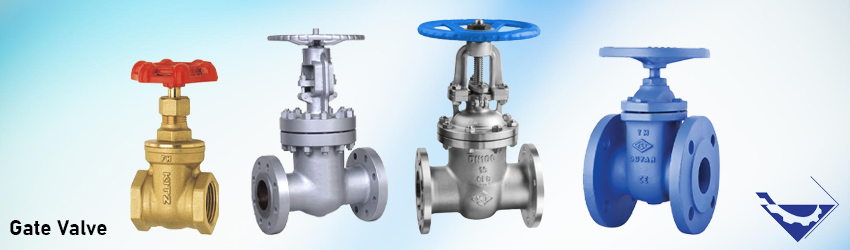

گیت ولو (شیر دروازه ای) چیست؟
گیت ولو یا شیر کشویی که با نام های دیگری مانند شیر دروازه ای یا شیر فلکه کشویی نیز در بازار وجود دارد، یکی از پر مصرف ترین انواع شیرآلات صنعتی محسوب میشود. گیت ولو یا شیر کشویی نمیتواند برای تنظیم و کنترل جریان مورد استفاده قرار میگیرد. و نیمه باز بودن آن به دلیل امکان سایش و فرسایش دیسک (مجرابند)، باعث آسیب دیدن آن خواهد شد.
به همین جهت این نوع شیر تنها برای قطع و وصل جریان سیالات مورد استفاده قرار میگیرد. گیت ولو یا شیر دروازه ای دارای حرکت خطی میباشد و حرکت عملگر دستی آن بصورت Multi Turn میباشد.
این شیر هنگامی که کاملا باز میباشد هیچ افت فشاری در خط لوله ایجاد نمیکند. و به دلیل آنکه باز و بست شدن آن به ارامی صورت میگیرد، تلاطم یا ضربات کله قوچی کمتری نسبت به سایر شیر های قطع و وصل مانند شیر پروانه ای در خط لوله ایجاد خواهد کرد.
این شیر ها در انواع بدنه چدنی، چدن داکتیل، فولادی (کربن استیل)، استیل و انواع آلیاژ های استیل طراحی و تولید میشوند که هر یک از این متریال ها متناسب با دما و فشار سیال، میزان خورندگی و سایر پارامترهای فرآیندی انتخاب خواهند شد.
در این مطلب به معرفی انواع گیت ولو یا شیر کشویی و اجزای داخلی گیت ولو، همچنین انواع استاندارد های طراحی و مشخصات فنی آن خواهیم پرداخت.
جهت مشاهده انواع مختلف و خرید شیر کشویی اقدام نمائید.
استاندارد های طراحی گیت ولو
استاندارد API یکی از مهمترین و معتبرترین استاندارد های دنیا میباشد که متعلق به استاندارد نفت کشور آمریکا میباشد. شیر های دروازه ای مطابق این استاندارد برای سایز های کمتر از “4 مطابق استاندارد API602 تولید مشوند. اما برای گیت ولو های با سایز های بزرگتر مطابق استاندارد API600 و API603 طراحی و تولید میشوند.
همه استاندارد ها و مواردی که بالاتر توضیح دادیم برای سیستم های خطوط لوله Piping میباشد. و برای شیرهای دروازه ای برای خطوط انتقال یا Pipe Line مطابق استاندارد API6D طراحی و تولید میشود.
این استاندارد تعیین کننده الزامات بحث طراحی، ساخت و تولید و انواع تست های روی انواع شیر ها از قبیل شیر توپی، شیر کشویی، شیر یکطرفه و شیر سماوری برای استفاده در خطوط انتقال در صنایع نفت و گاز می باشد.
این استاندارد ها همه موارد و موضوعات مربوط به یک شیر دروازه ای شامل انواع شیرهای دروازه ای از نظر نوع آب بندی، انواع متریال های مجاز بدنه و قمت تریم، انواع اتصالات شیر دروازه ای، سایزها و ابعاد بدنه و اتصالات، انواع تست های مورد نیاز برای شیر دروازه ای و همچنین شرایط حمل، نگهداری و تعمیرات مربوط به این شیرها را بطور کامل توضیح میدهد.
اجزای داخلی گیت ولو
مطابق شکل زیر گیت ولو ها یا شیر دروازه ای از اجزای بدنه، کلاهک، استم، دیسک و سیت (تریم) تشکیل شده میباشد که در ادامه به معرفی هریک از این اجزا میپردازیم:
بدنه (Body)
بدنه گیت ولو کوچکتر از 2 اینچ مطابق استاندارد API 602 معمولاً از متریال فولاد فورج (Forge) تولید میشوند. رایج ترین آلیاژهای مواد بدنه برای سرویس های دما بالا متریال ASTM A105 میباشد. همچنین برای سرویس های با درجه حرارت پایین متریالASTM A350 مورد استفاده قرار میگیرند. و برای سرویس های دارای گاز ترش یا سیالایت دارای خاصیت خورندگی متریال های ASTM A182 F304 / F316 مورد استفاده می باشند.
متریال بدنه برای شیرهای دروازه ای با سایز های بالاتر از 2 اینچ مطابق استاندارد API600 و API603 از جنس استیل ریخته گری (Cast) ساخته شده است.
برای سرویس های با شرایط نرمال متریال کربن استیل ریخته گری (ASTM A216 WCB). و برای سرویس با درجه حرارت بالا متریال ASTM A351. و برای سرویس های با درجه حرارت پایین، متریال های استنلس استیل 304 و 316 یا (ASTM A351 CF8) تولید میشوند.
تریم (Trim)
به قسمت هایی که در تماس مستقیم با سیال فرآیندی میباشند تریم میگوییم. به عبارتی دیگر به دیسک، استم و سیت رینگ های یک شیر کشویی که قابلیت جداسازی دارند. و همچنین قسمت هایی از شیر که باعث آب بندی می شوند را، تریم می گویند که تمامی موارد بالا به نوع شیر بستگی دارد.
در انتخاب نوع تریم شیرآلات موارد مختلفی مانند دما و فشار سیال فرآیندی، نوع سیال و میزان خورندگی آن و سایر پارامترهای فرآیندی باید در نظر گرفت. مطابق استاندارد ها متریال تریم همیشه باید یک درجه بهتر از متریال بدنه شیر در نظر گرفته شود.
کلاهک (Bonnet)
قسمت های متحرک شیر کشویی یا شیر دروازه ای شامل استم، سیت و پلاگ، درون این قسمت قرار دارند. بانت معمولا در شیر های دروازه ای بزرگ تر از 4 اینچ بصورت پیچی و مهره به بدنه متصل می شود. و برای سایز های کمتر از “4 بانت بصورت یکپارچه تولید خواهد شد.
استم (Stem)
استم شیر های دروازه ای در واقع نوعی میله ارتباطی میباشد که عملگر یا هندویل در شیر های دستی، یا عملگر های اتوماتیکی در شیر های اتوماتیک را به مجرابند یا دیسک متصل میکند. و حرکت استم باعث بالا و پایین شدن مجرابند یا باز و بست شدن شیر خواهد شد.
مجرابند (Disk)
این شیر آلات با دیسک هایی از جنس لاستیکی، چدنی، فولادی تولید می شوند. که انتخاب آن به نوع سیال فرآیندی و دما و فشار فرآیند بستگی خواهد داشت. همچنین انواع مختلفی از نظر نوع دیسک و مکانیطم آب بندی برای شیر کشویی یا دروازه ای وجود دارد.
انواع گیت ولو
مهمترین نوع تقسیم بندی گیت ولو از نظر نوع آب بندی و شکل مجرابند میباشد. این نوع شیر ها در سه نوع زیر در صنایع موجود میباشند.
- گیت ولو گوه ای
- گیت ولو چاقویی
- گیت ولو موازی
گیت ولو گوه ای
شیر دروازه ای گوه ای دارای مجرابندی به شکل گوه ای میباشد. هدف از شیب دار کردن این شیرها، تامین آب بندی بیشتر در مقابل فشارهای بالای سیال می باشد. شیرهای دروازه ای گوه ای از دو نشیمنگاه شیبدار و یک گیت شیبدار نا هماهنگ استفاده می کنند که امکان بسته شدن محکم و آب بندی بهتر را فراهم می کنند.
دیواره ی دیسک در این نوع شیر به صورت عمود نمیباشد و دارای زاویه ای 3 تا 5 درجه می باشد. که در این نوع ولو، هنگام بسته شدن تماس میان دیسک و نشیمنگاه را خواهیم داشت که باعث کاهش هر چه بیشتر سایش و فرسایش دیسک و نشیمنگاه در اثر تماس مستقیم خواهد شد.
لازم به توضیح است که گیت ولو با دیسک گوه ای دارای انواع مختلفی از نظر ساختمان نوع گوه میباشند که گیت ولو با گوه دو تکه، گیت ولو با گوه موازی و گیت ولو با گوه منعطف از انواع شکل مجرابند گیت ولو گوه ای هستند.
گیت ولو خطوط انتقال
گیت ولو (Conduit Gate Valve) دارای دیسکی از جنس یک صفحه ی فلزی میباشد که بر روی آنها سوراخ یا مجرای دایره ای شکلی وجود دارد. و سایز آن مطابق سایز خط لوله میباشد. بیشترین کاربرد شیر های دروازه ای Conduit در خطوط انتقال است.همانطور که بابلاتر نیز اشاره کردیم این شیر ها بر اساس استاندارد API6D طراحی و تولید میشوند.
ارتفاع این گونه شیر ها بیشتر از انواع دیگر شیر های کشویی است که به دلیل شکل خاص دیسک در این نوع شیر ها می باشد.
گیت ولو چاقویی
عملکرد گیت ولو چاقویی یا شیر چاقویی (Knife Gate Valve) دقیقآ مشابه یک گیوتین فلزی میباشد که یک دیسک فلزی بصورت کاملآ عمود بر سیال بر آن وارد میشود. از گیت ولو چاقویی برای سیالاتی که دارای ذرات معلق و الیافی بالایی دارند مانند فاضلاب و خمیر، و همچنین سیالاتی که ویسکوزیته بالایی دارند.
عوامل تاثیر گذار بر قیمت شیر دروازه ای
شیرهای دروازه ای با توجه به مشخصات فنی و برند سازنده قیمت های متقاوتی دارند. برندهای معتبر شیرهای دروازه ای از قیمت و البته کیفیت بالاتری برخوردار هستند. با توجه به پارامترهای زیر می توانید انتخاب هوشمندانه ای در خرید شیرهای دروازه ای داشته باشید:
نوع برند و کشور تولید کننده: گیت ولوها در برندهای مختلفی مانند KITZ، Orion Valves ،PK valve ،TOYO VALVE، Shipham و … در بازار موجود هستند. برندهای معتبرتر از شیرهای دروازه ای قیمت بالا و البته کیفیت بهتری دارند.
نوع و سایز اتصال: شیرهای دروازه ای در انواع اتصالات مختلف از قبیل فلنجی، پیچی و جوشی در بازار موجود می باشند.
متریال: انتخاب متریال (Wetted parts) شیرهای دروازه ای با توجه به نوع سیال، دما و فشار فرایندی انتخاب میشود. قیمت شیرها با توجه به نوع متریال بدنه و قسمت های در تماس با سیال میتواند استنلس استیل، فولادی و برنجی باشد.
دما و فشار فرایندی: از مهمترین پارامترها در انتخاب شیرهای دروازه ای، دما و فشار سیال می باشد. هر یک از شیرهای دروازه ای با توجه به مکانیزم و متریال در محدوده دما و فشاری خاصی عملکرد بهینه دارند.
سایز شیر: یکی از پارامترهای مهم در قیمت شیر می باشد هرچه سایز شیر بزرگتر قیمت آن نیز بیشتر می شود.
تاییدیه و استانداردها: شیرهای دروازه ای که بر اساس استاندارد ضد انفجار Ex طراحی می شوند قیمت بیشتری دارند.
