شیر کشویی میراب

توضیحات

شیر کشویی میراب (Mirab Gate Valve)، از انواع شیرآلات صنعتی و محصول شرکت ایرانی میراب است که جهت قطع و وصل سیالات در صنایع مختلف مورد استفاده قرار می گیرد.

شیرهای کشویی یا دروازه ای برای سرویس های کاملا باز یا کاملا بسته طراحی شده اند. این نوع شیرها در خطوط لوله به عنوان شیرهای جداکننده (Isolating valves) نصب می شوند و نباید به عنوان شیرهای کنترل یا تنظیم سیالات استفاده شوند  زیرا در سرویس های کنترلی که دیسک شیر نیمه باز قرار می گیرد موجب آسیب دیسک شیر می شود.

شیرهای کشویی اغلب زمانی استفاده می شوند که حداقل افت فشار مورد نیاز است. هنگامی که شیرهای کشویی به طور کامل باز می شوند هیچ انسدادی در مسیر جریان ندارند. در نتیجه افت فشار بسیار پایینی ایجاد می کنند و این طراحی امکان استفاده به عنوان تمیز کننده لوله (pig running) را فراهم می کنند.

شرکت میراب یکی از تولیدکنندگان مطرح انواع شیرآلات صنعتی نظیر شیرهای قطع و وصل (شیر کشویی)، کنترلی، خودکار، اطمینان و صافی در ایران است. در ادامه به معرفی تمام محصولات شیر کشویی میراب می پردازیم.

انواع شیر کشویی میراب

شیرهای کشویی میراب در انواع مختلفی با توجه به متریال، نوع اتصال، سایز، نوع لوله و بسیاری موارد دیگر تولید می شوند. این شیرها با انواع اتصال فلنجی، سوکتی، لاگ و ویفری با عملگرهای مختلف فلکه دستی، برقی و پنوماتیکی ارائه می شوند. در ادامه تمام محصولات شیر کشویی میراب معرفی می شود:

• 1.شیر کشویی زبانه لاستیکی (GSF)
• 2.شیر کشویی زبانه لاستیکی مخصوص لوله های pvc
• 3.شیر کشویی چاقویی با عملگر پنوماتیک (GKL)
• 4.شیر کشویی زبانه لاستیکی مخصوص لوله های پلی اتیلن
• 5.شیر کشویی زبانه فلزی (GMF)
• 6.شیر کشویی زبانه لاستیکی مخصوص لوله های چدنی
• 7.شیر کشویی چاقویی (GKL)



طراحی و ساخت شیر دروازه ای میراب بر اساس استانداردهای (Manufacturer Std) زیر صورت می گیرد:

• استاندارد طراحی 4 Part – 3352 DIN
• استاندارد فاصله فلنج تا فلنج (4F3202- DIN (14 Series 558-1 EN DIN
• استاندارد ابعاد و سوراخکاری فلنج (2501 DIN (1092-2 EN D

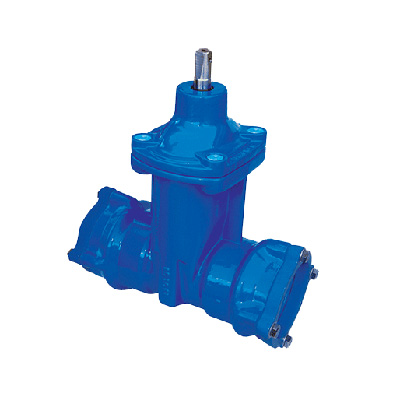

شیر کشویی زبانه لاستیکی مخصوص لوله های pvc

شیر کشویی میراب با دیسک لاستیکی و اتصال کلمپی (فاقد فلنج) جهت قطع و وصل سیالات آب، فاضلاب، روغن و هوای فشرده (تا دمای ۷۰ درجه سانتی گراد) طراحی و تولید می شود. این مدل از شیرهای کشویی میراب برای کاربردهای مختلف از جمله شبکه آبرسانی، فاضلاب و پساب، کشاورزی، انتقال آب شهری، تاسیسات ساختمانی و بیمارستانی مورد استفاده قرار می گیرد.

با چرخش فلکه شیر در جهت عقربه های ساعت شیر کشویی بسته می شود و در جهت خلاف عقربه های ساعت شیر باز می شود. همچنین با استفاده از دیسک لاستیکی با اعمال حداقل گشتاور آب بندی بسیار خوبی ایجاد کرده است. برخی از مشخصات فنی این مدل شیر کشویی میراب به شرح زیر می باشد:

• سایز: 50 تا 400 میلی متر
• فشار: 6 تا 16 بار
• جنس بدنه: انواع چدن داکتيل
• متریال دیسک: انواع چدن داکتيل با روکش لاستیکی
• اتصال: کلمپی

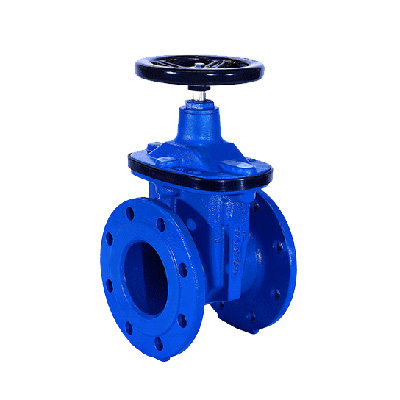

شیر کشویی زبانه لاستیکی (GSF)

این مدل شیر کشویی میراب قابلیت نصب عملگر برقی و پنوماتیکی را دارد و دیسک لاستیکی این شیر از جنس POM است که جهت پایین آوردن اصطکاک و کاهش گشتاور استفاده می شود. همانند مدل بالایی برای سیالاتی نظیر آب خام، آب آشامیدنی، فاضلاب، روغن، هوای فشرده (تا دمای ۷۰ درجه سانتی گراد) مناسب می باشد.

مشخصات فنی شیر کشویی زبانه لاستیکی (GSF) عبارت است از:

• سایز: 50 تا 400 میلی متر
• فشار: 6 تا 16 بار
• متریال بدنه: انواع چدن داکتيل
• متریال دیسک: انواع چدن داکتيل با روکش لاستیکی
• اتصال: فلنجی
• دما:تا 70 درجه سانتیگراد
• جنس استم: فولاد ضد زنگ

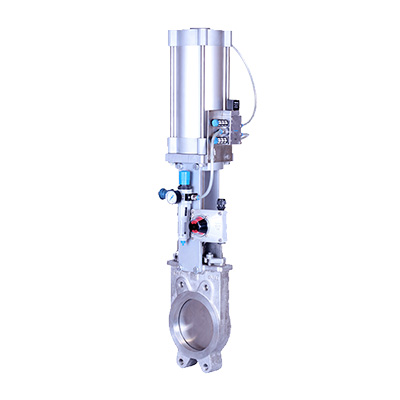

شیر کشویی چاقویی با عملگر پنوماتیک (GKL)

شیر کشویی چاقویی با عملگر پنوماتیکی دارای سیت قابل تعویض و قابلیت نصب به صورت فلنجی و لاگ را دارد. این مدل از شیرهای کشویی میراب با توجه به نوع دیسک چاقو مانند آن باعث برش رسوبات و آلودگی جمع شده در داخل شیر می شود.

شیر کشویی چاقویی میراب در طیف وسیعی از صنایع مختلف نظیر نفت و گاز، پتروشیمی، نیروگاه های حرارتی، فاضلاب و پساب، خمیرسازی، غدایی و آشامیدنی به کار می رود. این مدل از شیرهای میراب برای سیالات پودری، مایعات چسبناک با ویسکوزیته بالا مانند فاضلاب و لجن با توجه به تیغه چاقویی مناسب می باشند.

عملگر پنوماتیکی با استفاده از نیروی باد (هوا) قابلیت باز و بسته کردن شیر را از راه دور دارد و قادر است با  فشار هوای ۴ تا ۸ بار عمل کند. برخی از مشخصات فنی مهم این شیر کشویی چاقویی میراب به شرح زیر است:

• سایز: 50 تا 1000 میلی متر
• فشار: 2 تا 10 بار
• متریال بدنه: انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• متریال تیغه:  انواع استنلس استیل
• اتصال: فلنجی و لاگ

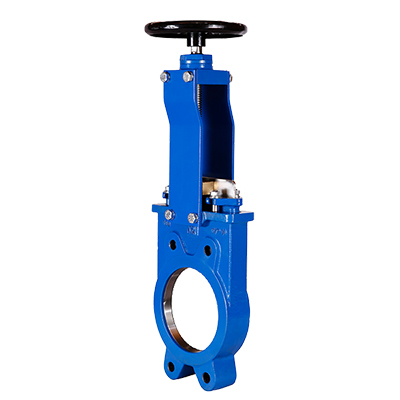

شیر کشویی چاقویی (GKL)

این مدل از شیرهای کشویی چاقویی میراب با اتصال ویفری و لاگ در خطوط لوله نصب می شود و دارای یک آب بندی یکطرفه است. همانند مدل فوق این شیر تحمل هر گونه انبساط حرارتی قطعاتش را بدون تاثیری در عملکرد دارد.

شیر کشویی چاقویی (GKL) در صنایع مختلف برای کاربرد با سیالات ویسکوزیته بالا، چسبناک و پودری مناسب می باشد.

تمامی قطعات فولادی و چدنی شیر کشویی میراب توسط رنگ اپوکسی پودری آبی (RAL 5015) یا (RAL 5005) به روش الکترواستاتیکی پوشش داده می شود. برخی از مشخصات فنی این مدل شیر در موارد زیر بیان می شود:

• سایز: 50 تا 1000 میلی متر
• فشار: 2 تا 10 بار
• متریال بدنه: انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• متریال تیغه:  انواع استنلس استیل
• اتصال: ویفری و لاگ
• عملگر: فلکه دستی از جنس St37-2 یا چدن انعطاف پذیر، روکش اپوکسی(چرخش در جهت عقربه های ساعت بسته می شود)
• آب بندی: لاستیک EPDM
• جنس استم: فولاد ضد زنگ ASTM A276 Type 420 (1.4021)
• استاندارد اتصال: DIN EN 1092-2 (DIN 2501) PN10
• محدوده سایز شیر: DN 50 ~ DN 600 (NPS 2 ~ NPS 24)
• رتبه فشار: PN10
• دما: تا 70 درجه سانتیگراد
• جنس بدنه و  کلاهک: چدن داکتیل DIN EN 1563 GJS-400-15 (GGG40)

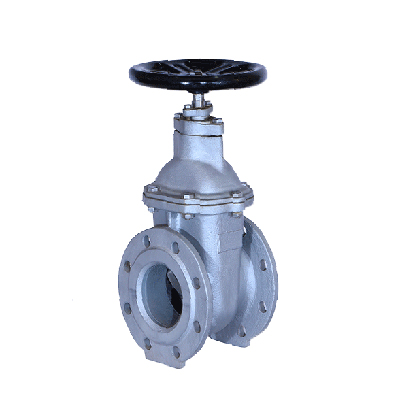

شیر کشویی زبانه فلزی (GMF)

بدنه و دیسک شیرهای کشویی میراب (GMF) از جنس فولاد WCB ساخته می شود. این مدل از شیرهای کشویی میراب با آب بندی فلزی (metal to metal) و انواع عملگر دستی، برقی و پنوماتیکی قابل سفارش می باشد.

شیر کشویی زیانه فلزی جهت قطع و وصل جریان سیالات مختلف مانند آب های خام بدون ذرات جامد ساینده، آب آشامیدنی و آب های صنعتی، آب گرم ، بخار و هوای فشرده به کار می رود. همچنین پوشش خارجی شیر رنگ آلومینیوم و پوشش داخلی رنگ پایه روی (مطابق با الزامات بهداشتی) است. مشخصات فنی این مدل در موارد زیر ذکر می شود:

• سایز : 50تا 300میلی متر
• فشار: 6 تا 40 بار
• جنس بدنه: انواع فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• جنس دیسک: انواع فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• اتصال: فلنجی RF
• محدوده سایز شیر: DN 50 ~ DN 300 (NPS 2 ~ NPS 12)
• درجه بندی فشار: تا 40 بار
• دما: تا 110 درجه سانتیگراد

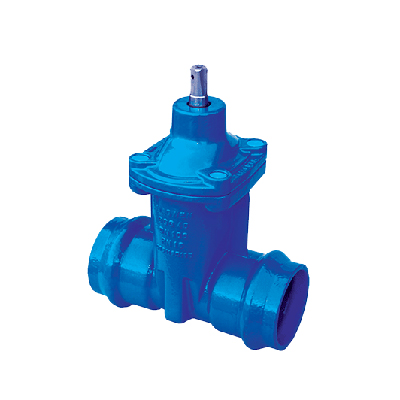

شیر کشویی زبانه لاستیکی مخصوص لوله های پلی اتیلن

این سری از محصولات میراب برای قطع و وصل سیالاتی نظیر آب خام، آب آشامیدنی، فاضلاب، روغن، هوای فشرده تولید می شود. این مدل از شیرها فاقد فلنج بوده (قابلیت مونتاژ لوله بدون فلنج) و برای کاربرد در شبکه آبرسانی، کشاورزی، انتقال آب شهری، تاسیسات ساختمانی و بیمارستانی مناسب می باشد.

مشخصات فنی شیر کشویی زبانه لاستیکی مخصوص لوله های پلی اتیلن به شرح زیر است:

• سایز: 50 تا 400 میلی متر
• فشار: 6 تا 16 بار
• جنس بدنه: انواع چدن داکتيل
• جنس دیسک: انواع چدن داکتيل با روکش لاستیکی
• دما: 110 درجه سانتیگراد

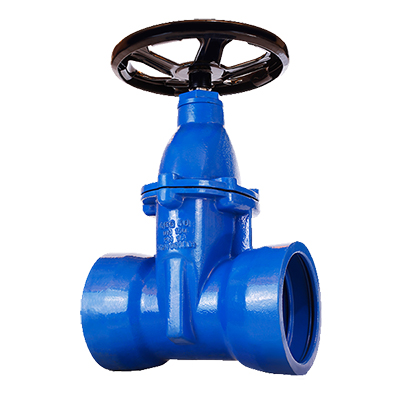

شیر کشویی زبانه لاستیکی میراب مخصوص لوله های چدنی

این سری از شیرهای کشویی میراب مخصوص لوله های چدنی می باشد بنابراین با توجه به مشکلات جوشکاری فلنج به این نوع لوله ها از اتصالات بدون فلنج استفاده می شود. طراحی خاص بدنه و تعبیه شدن لاستیک آب بندی امکان نصب و آب بندی این شیر را روی لوله های چدنی فراهم می کند. مشخصات فنی این مدل عبارتند از:

• سایز : 50 تا 400 میلی متر
• فشار: 6 تا 16 بار
• جنس بدنه: انواع چدن داکتيل
• جنس دیسک: انواع چدن داکتيل با روکش لاستیکی

خرید شیر کشویی میراب

شیر کشویی یا دروازه ای یکی از متداولترین و پرکاربردترین شیرآلات صنعتی است که با دو نوع مکانیزم حرکتی طراحی و تولید می شود.

نوع اول مکانیزم حرکتی با محور بالا رونده (شیر کشویی چاقویی) است در این طرح استم شیر حین فرآیند باز و بسته شدن به صورت عمودی به بالا و پایین حرکت می کند و باعث حرکت دیسک می شود. نوع دوم مکانیزم حرکتی با محور ثابت است که استم در زمان فرآیند باز و بسته شدن شیر ثابت بوده و تنها چرخش آن باعث حرکت دیسک شیر می شود.

تجهیزصنعت یکی از بزرگترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ انواع شیر کشویی میراب را با قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر و استعلام قیمت شیر کشویی میراب با کارشناسان فروش ما در تماس باشید.
