گیج فشار اشکرافت

توضیحات

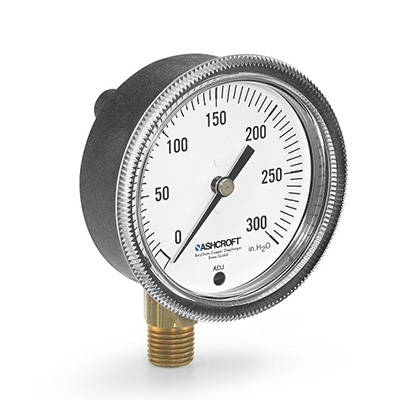

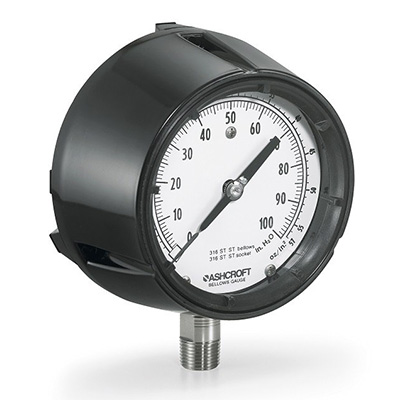

گیج فشار اشکرافت

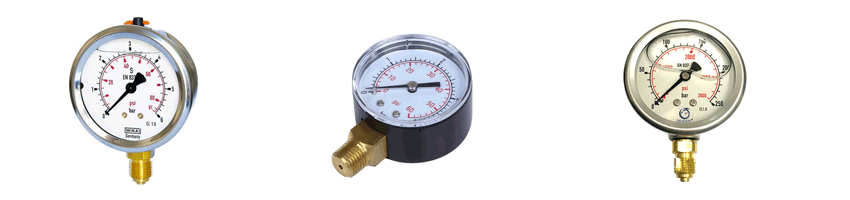

انواع گیج فشار



  1.  عقربه ای
  2.  میلی بار m
  3.  بردون تیوپ
  4.  کپسولی
  5.  دیجیتال
  6. تست گیج فشار
  7.  روغنی

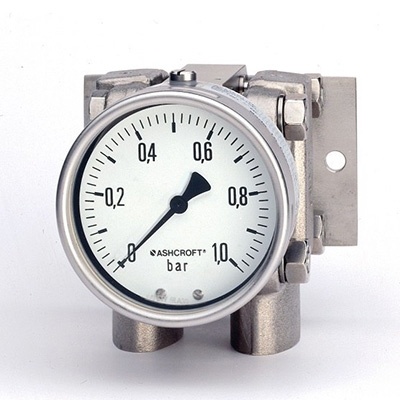

  8.  تفاضلی
  9. وکیوم
  10. خلاء
  11.  دیافراگمی
  12.  اکسیژن





نکات مهم در انتخاب گیج فشار



1- متریال استیل ، برنج ، مونل و …..

2 – قطر صفحه 4،6،10،16 ….. سانت

3- رنج کاری بر حسب BAR – PSI ……

4- نوع دنده NPT-BSP …….

5- نوع کانکشن افقی یا عمودی …….

6- دقت فشار سنج





گیج فشار چیست



گیج فشار وسیله ای است برای اندازه گیری فشار از ستون مایعی که معمولا آب یا جیوه می باشد. ارتفاع این ستون مقدار فشار را نشان می دهد.

در صورتی که در مانومتر از جیوه استفاده شده باشد آن را مانومتر یا فشار سنج جیوه ای و اگر از آب استفاده شده باشد آن را فشار سنج آبی می نامند.

بارومتر فشار سنجی از نوع مانومتر می باشد.

مانومتر نشان داده در شکل دارای لوله شیشه ای U شکل است که از هر دو طرف باز می باشد و با مقداری جیوه پر شده است.

هنگامی که هر دو ساق لوله به اتمسفر وصل شود فشار اتمسفریک در هر دو لوله اثر می کند و ارتفاع جیوه در هر دو ستون برابر خواهد شد.



ارتفاع ستون جیوه در این نقطه به عنوان مبنا تعیین شده و برای خواندن انحراف ستون جیوه از شرایط صفر، مانومتر در هر دو جهت بر حسب میلی متر کالیبره می شود.

هنگامی که یکی از ساق های لوله U شکل به مخزنی که می خواهیم فشار آن را اندازه بگیریم وصل می شود؛ فشار وارد بر یک ساق لوله با فشار اتمسفریک وارد بر ساق دیگر مقابله می نماید؛

در صورتی که فشار مخزن بیشتر از فشار اتمسفریک باشد موجب پایین رفتن سطح جیوه در ساق متصل به مخزن و اگر هم فشار مخزن کمتر از فشار اتمسفر باشد موجب بالا رفتن سطح جیوه در ساق متصل به مخزن می گردد.

فشارهای کمتر از اتمسفر معمولا خلا نامیده می شوند و بر حسب میلی متر جیوه قرائت می گردند.

به دلیل اختلاف دانسیته جیوه و آب، فشارهایی که تاثیر ناچیزی در ارتفاع ستون جیوه می گذارند تغییرات قابل ملاحظه ای در ارتفاع ستون آب به وجود خواهند آورد. لذا مانومترهای آبی برای اندازه گیری فشارهای بسیار کم مفید خواهند بود.



چون تمام سیالات با تغییر دما منبسط و منقبض می شوند در صورت نیاز به دقت زیاد بایستی فشارهای به دست آمده توسط مانومترها برای انحراف درجه حرارت نیز تصحیح نمود.







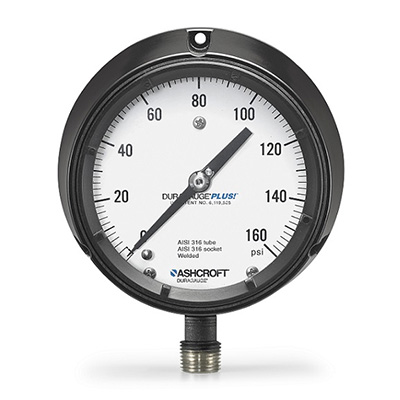

گیج فشار بوردونی



مانومتر  بوردوني براساس اين اصل کار مي‌کند که اگر يک لوله تخت تحت فشار تمايل دارد به سطح مقطعي دايره‌اي تغيير شکل پيدا کند .

اگر لوله به صورت شکل C يا مارپيچ باشد،  با اعمال فشار و افزايش كشش ، کل لوله تمايل به راست شدن شکل خود يا باز شدن مارپيچها پيدا مي‌کند و از اين تمايل در تغيير شکل مي‌توان براي اندازه‌گيري فشار استفاده کرد .



عملکرد گیج فشار



در عمل اندازه‌گيري فشار در گیج فشار (مانومتر) بوردوني،  از طريق يک لوله ته بسته با ديواره نازک که در انتهاي باز آن به يک لوله حاوي سيال که فشار آن تحت اندازه‌گيري است  بصورت ثابت شده وصل مي‌شود انجام مي‌گيرد .

هر چه فشار بيشتر شود ، قسمت ته بسته لوله بصورت يک قوس (کمان ) حرکت مي‌کند و اين حرکت از طريق يک پيوندارتباطي به چرخش چرخ دنده‌اي منجر مي‌شود و معمولاً اين مکانيزم متحرک قابل تنظيم است .



يک چرخ دنده با قطر کوچک نیز که بر روي محور عقربه قرار دارد ، باعث مي‌شود حرکت مکانيزم متحرک به نسبت تعداد دنده‌هاي دو چرخ دنده درگير تقويت شود .



براي اينکه اين مکانيزم بتواند از طريق تنظيم و کاليبراسيون، فشار را بدرستي نمايش دهد نياز به تنظيم درست صفحه مدرج که پشت عقربه قرار مي‌گيرد ، تنظيم موقعيت قرارگيري محور عقربه و تنظيم طول پيوند ارتباطي ميباشد.

براي اندازه‌گيري اختلاف فشار نيز مي‌توان از فشار سنجي که داراي دو لوله بوردون مختلف که بطور مناسبي با هم ارتباط دارند استفاده کرد .

گیج فشار بوردني (مانومتر) فشارسنجش يعني فشار نسبت به فشار اتمسفر را اندازه مي‌گيرند که با فشار مطلق که نسبت به خلاء سنجيده مي‌شود متفاوت است .

معمولاً هنگاميکه فشار تحت اندازه گيري بصورت پالسهاي سريع تغيير مي‌کند ، از يک قطعه مکانيکي با يک سوراخ محدود کننده که درون لوله ارتباطي بين فشار تحت اندازه‌گيري و فشارسنج بوردني قرار مي‌دهند استفاده مي‌کنند

این عمل از صدمه ديدن و استهلاک چرخ دنده‌هاي فشارسنج جلوگيري کنند و همزمان قرائتي از ميانگين فشار را در اختيار بگذارند .

همچنين هنگاميکه کل فشارسنج (مانومتر) در معرض ارتعاشات مکانيکي باشد ، تمامي اجزاء دروني فشارسنج شامل عقربه و مکانيزم متحرک را با روغن يا گليسيرين پر مي‌کنند .

بطوریکه نوعي فشارسنج هاي با کيفيت بالا درستي تا 2 درصد دامنه اندازه‌گيري  و فشارسنج هاي (مانومتر) مخصوص درستي تا0.1 درصد حداکثر مقدار اندازه‌گیری را مي‌توانند برقرار کنند .

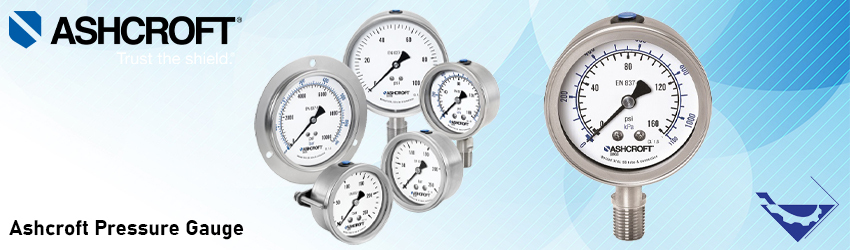

اشکرافت Ashcroft





معرفی برند اشکرافت





شرکت اشکرافت بیش از 165 سال پیش با ماموریت محافظت از مشتریان خود، تاسیس شده است. زمانه عوض شده اما ماموریت این شرکت عوض نشده است. از اولین روز تاسیس اشکرافت تاکنون، تاریخ آن با نوآوری و کار کردن برای ایمنی و موفقیت مشتری گذشته است.

اشکرافت با بیش از 235 همکار در 55 کشور دنیا برای فروش و ارائه خدمات خود همکاری می‌کند. این شرکت، تحویل سریع محصول، خدمات منطقه‌ای تخصصی و پشتیبانی محلی ارائه می‌دهد.

خط مشی اشکرافت شامل چارچوب‌هایی است که به کارکنان این شرکت می‌گوید که در سطح فردی و همچنین جمعی، برای رسیدن به سود برای سهامداران خود، در زمینه‌ی محصولات و خدمات خود، در بازار رقابتی که در آن عمل می کنند، چطور عمل کنند.

اشکرافت تمام عملیات خود را با مصرف بهینه‌ی آب و انرژی، کاهش تولید پسماند و انجام بازیافت، انجام می‌دهد. هدف از این کارها، تمیز و زیبا نگاه داشتن محله‌های ما و کاهش تاثیرات منفی بر محیط زیست است.

محافظت از مشتریان، چیزی است که اشکرافت هر روز به مشتریان خود ارائه می‌دهد و این مساله از کارخانه‌ها و با پرسنل آن‌ها شروع شده است. تیم‌ اشکرافت به شکلی ایمن و با رعایت بالاترین استانداردهای کیفی و محافظت از محیط زیست، عمل می‌کند. چالش‌های ایمنی که هر سه ماه یکبار انجام می‌شود، تعهدات ایمنی، آمادگی اورژانسی، و تیم‌های کمک‌های اولیه، تنها چند مورد از روش‌هایی هستند که به کمک آن‌ها ایمنی را اولویت اول خود قرار داده است.





معرفی

اشکرافت یک برند معتبر در زمینه‌ی ابزاردقیق، گیج فشار، ترانسمیتر و ترانسدیوسر، ترموول، سوئیچ، ابزار تست و … می‌باشد.





محصولات

انواع محصولات این برند شامل دسته‌بندی زیر می‌شود.

  1. گیج فشار و اختلاف فشار
  2. سوئیچ (دما، فشار، تفاضلی)
  3. ترانسمیتر و ترانسدیوسر (فشار، دما، سزح، نیوماتیک،
  4. گیج و سنسور دما (بیمتال، ترموکوپل، RTD، ...)
  5. ابزار تست
  6. آب‌بند دیافراگمی
  7. ترموول
  8. متعلقات ابزاردقیق و تست (منیفولد، ولو، سیفون خنک‌کن و ...)









تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و گیج فشار اشکرافت با بهترین قیمت و کیفیت به فروش می رساند.









مانومتر
