گیج فشار اینسترومیت

توضیحات

گیج فشار اینسترومیت، یکی از محصولات پر کاربرد و رایج شرکت اینسترومیت می باشد که جهت اندازه گیری فشار سیالات در صنایع مختلف فرآیندی مورد استفاده قرار می گیرد.

گیج فشار اینسترومیت

گیج های فشار ساخت شرکت اینسترومیت از المنت اندازه گیری فشار بوردن تیوب یا دیافراگی و کپسولی استفاده می کنند. همچنین با توجه به اهمیت پارامتر فشار در فرایندهای صنعتی، کنترل و اندازه گیری آن جهت کاهش هزینه ها و آسیب به صنایع مختلف ضروری است. به طور کلی گیج های فشار موجب افزایش طول عمر سایر تجهیزات و بالابردن کیفیت و بهبود فرآیند می شود.

شرکت Instrumate یکی از برندهای بی‌رقیب در تولید تجهیزات ابزار دقیق در جهان است. شرکت اینسترومیت تیمی از متخصصان صنعت فشار و دما تصمیم به کاهش هزینه‌های صنعت با ارائه‌ی محصولات اندازه‌گیری مقرون به صرفه و مورد تقاضا به جهان گرفته‌اند. از محصولات این شرکت به انواع گیج‌های فشار، ترانسمیتر، دماسنج‌های صنعتی و ترموکوپل‌ها میتوان اشاره نمود.

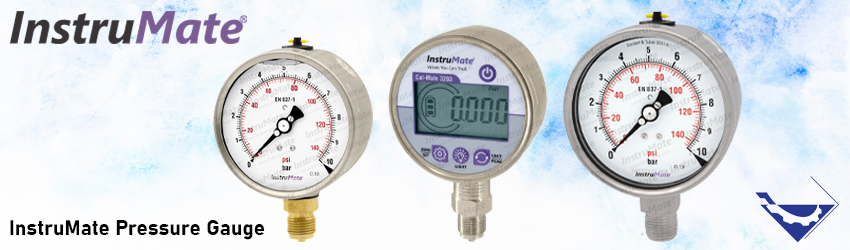

انواع گیج فشار اینسترومیت

گیج فشار اینسترومیت Instrumate Pressure Gauge بر اساس نوع المنت اندازه گیری،ابعاد، متریال و صفحه نمایش در مدلهای مختلفی با توجه به نیاز صنایع تولید می شوند. تمام گیج های فشار ساخت شرکت اینسترومیت به شرح زیر می باشد:

  • گیج فشار روغنی بوردن تیوب
  • گیج فشار استنلس استیل
  •  گیج فشار کپسولی
  • گیج فشار تست
  • گیج اختلاف فشاری
  • گیج فشار دیجیتالی

1.گیج فشار روغنی اینسترومیت

گیج های فشار روغنی اینسترومیت با سه مدل مختلف 112AA ،112AB و 112AC برای محیط هایی که لرزش و ارتعاش دارد مورد استفاده قرار می گیرند. زیرا ارتعاش روی طول عمر گیج تاثیر می گذارد و موجب کاهش آن می شود.

داخل محفظه گیج فشار با ماده روغنی گلیسیرین پر می شود. این ماده روغنی باعث کاهش لرزش های احتمالی عقربه می شود همچنین دقت اندازه گیری و عمر مفید گیج را افزایش می دهد. گیج های فشار روغنی در برابر رطوبت محیط بیشتر مقاوم است و از خرابی ناشی از تبدیل رطوبت به یخ جلوگیری می‌کند.

گیج فشار روغنی سری 112AA

گیج های فشار روغنی سری 112AA مطابق با استاندارد EN837-1 و کلاس دقت 1% برای اندازه گیری فشار در محیط هایی که دارای لرزش و ارتعاش می باشند استفاده می گردد. این گیج های فشار روغنی در سه سایز مختلف 63، 100 و 160 طراحی می شوند و در مقابل ضربه و لرزش مقاوم می باشند.

 در این گیج با المنت اندازه گیری فشار بوردن تیوب لوله‌ای با دیواره نازک به یک لوله حاوی سیال فرآیندی متصل می‌شود. با افزایش فشار، قسمت ته بسته لوله به شکل یک قوس حرکت می‌کند و این حرکت توسط یک مکانیزم به چرخش چرخ دنده‌ای منتقل می‌شود. در نهایت فشار سیال اندازه گیری می شود.

گیج فشار  112AA

با توجه به متریال اتصالات این سری از گیج های فشار روغنی که از مس می باشد برای سیالات خورنده و چسبناک به کار نمی رود. از ویژگی های گیج فشار روغنی 112AA میتوان به قابلیت کالیبراسیون و تنظیم مجدد، فاقد نشتی بودن و مکانیزم سخت گیج های فشار با سایزهای 100 و 160 اشاره کرد.

مشخصات فنی گیج فشار 112AA

اندازه صفحه

گیج های فشار روغنی اینسترومیت در سه سایز مختلف 63، 100 و 160 میلی متر تولید می شوند.

دقت اندازه گیری

دقت اندازه گیری گیج های فشار روغنی 100 و 160 بالاتر از گیج با قطر صفحه 63 می باشد.  1.6% دقت اندازه گیری گیج فشار 63 و برای گیج فشار  100 و 160با صفحه نمایش بزرگتر  1% می باشد.

محدوده مقیاس

محدوده مقیاس گیج فشار با سایز 63 از 0 تا 700 بار و برای گیج های فشار سایز 100 و 160 از 0.6 تا 700 بار است.

متریال بدنه (Case)

جنس بدنه از استنلس استیل یا فولاد ضد زنگ  SS304 و متریال المنت اندازه گیری فشار از آلیاژ مس ساخته می شود.

شیشه

شیشه نشکن برای گیج روغنی سایز 63  و شیشه ایمنی (Safety Glass) برای گیج روغنی با سایزهای 100 و 160 در نظر گرفته می شود. شیشه ایمنی و نشانگر میکرو قابل تنظیم از دیگر مزایای گیج فشار روغنی 112AA می باشد.

محدوده دمای مجاز

دمای محیط از 20- تا 60+ درجه سانتیگراد و حداکثر دما سیال تا 65+ درجه سانتیگراد در نظر گرفته شده است.

سایز اتصالات

اتصال رزوه ای از زیر در گیج فشار روغنی 63، با سایز 1/4 G و برای گیج فشار روغنی سایز 100 و 160 اتصال رزوه ای از پشت با سایز G 1/2 می باشد.

المنت اندازه گیری فشار

المنت اندازه گیری از آلیاژ مس برای فشار کمتر از 60 بار بوردن تیوب (C-Type) و برای فشار بیشنر از 60 بار از  المنت فشار حلزونی (Helical) استفاده می شود.

محدوده فشار

برای گیج فشار روغنی سایز 63 میلی متر در حالت ثابت (Steady) 75% کل مقیاس، لرزش و نوسان (Fluctuating) 65% و در حالت فشار بیش از حد (Over-Pressure) 100% کل مقیاس است.

برای گیج فشار روغنی با سایزهای 100 و 160 میلی متر محدوده فشار در حالت ثابت 100%، لرزش و نوسان 85% و حالت فشار بیش از حد 130% کل مقیاس می باشد.

کاربرد گیج فشار 112AA

  • با توجه به متریال المنت اندازه گیری فشار از مس برای سیالات خورنده و چسبناک مناسب نمی باشد.
  • سیستم های هیدرولیکی، پمپ ها و پرسها
  • اندازه گیری تغییرات فشار ناگهانی و دینامیکی
  • موتور های دیزلی، ماشین آلات ویبره

2.گیج فشار استنلس استیل اینسترومیت

گیج های فشار تمام استیل  مطابق با استاندارد EN837-1 در سه مدل مختلف 113AA ،113AF و 113GS جهت کنترل فشار تولید می شود.

انتخاب متریال استنلس استیل و مکانیزم گیج های فشار 113AA را به گزینه مناسبی برای طیف وسیعی از صنایع داروسازی تا صنایع پتروشیمی تبدیل کرده است.

گیج فشار استنلس استیل 113AA

گیج فشار 113AA از متریال فولاد ضد زنگ در نسخه استاندارد با اشاره گر میکرو قابل تنظیم، شیشه ایمنی و دیسک  Blow out ارائه می شود. برای همه ی گیج های فشار تست ارتعاش، تست فشار بیش از حد و تست نشت هلیوم را به عنوان بخشی از  فرآیند تولید انجام می شود.

ویژگی های خاص گیج فشار 113AA شامل دقت، پایداری و تکرارپذیری بالا، حفاظت از نفوذ IP65 با دوام و مقاوم در برابر ضربه، قیمت مناسب و بهترین کیفیت می شود.

گیج فشار 113AA

مشخصات فنی گیج فشار 113AA

اندازه صفحه

 گیج های فشار تمام استیل در 4 سایز مختلف 63، 100، 160 و 250 ارائه می شود.

محدوده اندازه گیری فشار

در گیج فشار سایز 63 محدوده فشار از 1 تا 1000 بار  و در گیج های فشار بزرگتر 100، 160 و 250 از محدوده 0.6 تا 1600 بار می باشد.

المنت اندازه گیری فشار

سنسور اندازه گیری فشار از متریال استنلس استیل SS316 برای گیج های فشار 63 و متریال استنلس استیل با کربن کمتر و سختی بالاتر  SS316L برای گیج های 100، 160 و 250 استفاده می شود.

محدوده دمای مجاز

دمای محیط گیج های فشار تمام استیل از 20- تا 60+ درجه سانتیگراد است. برای گیج خشک 113AA حداکثر دمای سیال 190 درجه سانتیگراد و برای گیج های روغنی  113AAحداکثر دمای سیال 95 درجه سانتیگراد می باشد.

دقت اندازه گیری

دقت اندازه گیری گیج های فشار روغنی 100 و 160 و 250 بالاتر از گیج با قطر صفحه 63 می باشد. 1.6% دقت اندازه گیری گیج فشار 63 و برای گیج فشار  100 و 160 و 250 با صفحه نمایش بزرگتر  1% می باشد.

محدوده فشار

محدوده فشاری برای گیج های 63 حالت پایدار 80 درصد، نوسان 65 درصد کل مقیاس و در فشار بیش از حد 100 درصد کل مقیاس می باشد. همچنین محدوده فشاری برای گیج های 100، 160، 250 در حالت ثابت 100 درصد کل مقیاس، نوسان 90 درصد و  فشار بیش از حد 130 درصد کل مقیاس است.

سایز اتصالات

اتصال رزوه ای گیج فشار استیل 63 با سایز 1/4 NPT و برای سه مدل دیگر سایز اتصال 1/2 NPT خواهد بود.

کاربرد گیج فشار 113AA

  • صنایع فرآیندی پتروشیمی و شیمیایی
  • کاربرد در محیط های سخت و خشن
  • برای شرایط عملیاتی سخت
  • کوپل شده با دیافراگم سیل
  • صنایع غذایی، نیروگاه ها و کشتی
  • برای سیال با ویسکوزیته بالا، چسبنده و خورنده مناسب نمی باشد.

3. گیج فشار کپسولی اینسترومیت

گیج های فشار کپسولی اینسرومیت دارای دو مدل 122AA و 122AB می باشد. در این گیج های فشار المنت اندازه گیری کپسولی می باشد که از چندین دیافراگم به صورت سری تشکیل شده است که ما بین آنها روغن گلیسیرین قرار گرفنه است.

به دلیل آن که کپسول از اتصال دو یا چند دیافراگم تشکیل شده است مکانیسم اندازه‌گیری فشار آن شبیه گیج فشار دیافراگمی می باشد. در واقع کپسول مقدار فشار سیال را اندازه گیری می کند.

گیج فشار کپسولی 122AA

گیج فشار کپسولی 122AA برای اندازه گیری فشارهای پایین و منفی با اتصال برنجی عرضه می شود. قاب یا بدنه گیج های فشار DIN type با قابلیت باز شدن می باشد که امکان تنظیم فشار و کالیبراسیون مجدد را آسان می کند. از ویژگی های خاص گیج کپسولی میتوان به موارد زیر اشاره نمود:

  • المنت اندازه گیری قابل اطمینان کپسولی از جنس مس
  • طراحی مستحکم بدنه و قاب از متریال فولاد ضد زنگ (استنلس استیل)
  • طراحی پوینتر نازک
  • دارای پیچ تنظیم صفر روی صفحه

گیج فشار 122 AA



مشخصات فنی گیج کپسولی 122AA

اندازه صفحه

گیج های فشار کپسولی در ابعاد مختلف  63 و 100 میلی متر ساخته می شوند.

المنت اندازه گیری

سنسور اندازه گیری فشار از نوع کسپولی و از جنس مس می باشد.

دقت اندازه گیری

دقت اندازه گیری هر دو مدل گیج فشار کپسولی با سایز 63 و 100، 1.6% است.

محدوده دمای مجاز

حداکثر دمای سیال برای گیج فشار کپسولی 90 درجه سانتیگراد  و محدوده دمای محیط از 20- تا 60+ درجه سانتیگراد است.

محدوده اندازه گیری فشار

گیج های فشار کپسولی با سایزهای 63 و 100 از فشار 0 تا 1000 بار را اندازه گیری می کنند.

اتصالات

در گیج های فشار کپسولی سایز صفحه 63 میلیمتر اتصال به صورت رزوه ای از جنس مس با سایز 1/4 G و برای گیج فشار 100با سایز G 1/2 می باشد.

کاربرد گیج فشار کپسولی 122AA

  • اندازه گیری فشار خلاء و منفی (وکیوم) گاز و هوای خشک
  • داروسازی، ماشین آلات کشاورزی
  • متناسب با متریال مس المنت اندازه گیری برای سیال با ویسکوزیته بالا و چسبناک مناسب نمی باشد.

4.گیج فشار تست

گیج های فشار تست مدل 152AD با اندازه صفحه نمایشگر 160 میلی متر و مطابق با استاندارد EN837-1 تولید می شوند. کلاس دقت اندازه گیری 0.25% و مقیاس اندازه گیری فشار بر حسب bar می باشد.

152AD گیج فشار

همچنین جنس قاب یا بدنه گیج از متریال استنلس استیل (فولاد ضد زنگ) و متریال Wetted Parts همان قسمت در تماس با سیال استیل SS316 است. گیج های فشار تست مدل 152AD در دمای استاندارد 20 درجه سانتیگراد دقت 0.25 دارند.

5.گیج اختلاف فشاری

گیج های اختلاف فشاری در سه مدل 137، 132 و 133 مطابق با استاندارد DIN16003 طراحی می شوند. در ادامه به معرفی گیج اختلاف فشار سری 137 می پردازیم:

گیج اختلاف فشار 137

گیج های اختلاف فشار مدل 137 با طراحی تمام فولاد ضد زنگ برای اندازه گیری اختلاف فشار بین دو نقطه در شرایط سخت به کار می روند. از ویژگی خاص این محصول به ساختار مقاوم از متریال استنلس استیل فولاد ضد زنگ  و فشار استاتیک تا 40 بار میتوان اشاره کرد.

این گیج های اختلاف فشار محدوده اختلاف فشار گسترده ای از فشار کم 25 میلی بار تا فشار 16 بار را پوشش می دهد. نسخه استاندارد دارای 2 اتصال رزوه ای به سایز ½ NPT می باشد که به سادگی میتوان سایز اتصالات را با افزودن آداپتور مناسب تغییر داد.

137 گیج اختلاف فشار

در گیج های اختلاف فشار 137 المنت اندازه گیری دیافراگمی می باشد و با توجه به ساختار دارای ایمنی در مقایل افزایش فشار بیش از حد سیستم است. توجه داشته باشید که خطوط فشار کم low pressure  و فشار قوی high pressure را به ورودی صحیح روی بدنه گیج با علامت های + و – متصل کنید.

مشخصات فنی گیج اختلاف فشار 137

اندازه صفحه: 100 میلی متر

متریال بدنه: استنلس استیل SS304

دقت اندازه گیری: 2.5 درصد

محدوده دمای سیال: 20- تا 100 درجه سانتیگراد

محدوده دمای محیط: گیج روغنی پر شده با گلیسیرین 20- تا 60 درجه سانتیگراد/ گیج با روغن سیلیکون از 40- تا 60 درجه سانتیگراد

متریال بیلوز و Wetted parts: استنلس استیل 316L

استاندارد نفوذ: IP65

کاربرد گیج اختلاف فشار 137

گیج های اختلاف فشار 137 برای اندازه گیری فشار سیالات با ویسکوزیته بالا و چسبناک مناسب نمی باشند. از این مدل گیج ها برای کنترل و نظارت بر پمپ ها و فیلترها، اندازه گیری سطح سیال (Level)، صنایع شیمی و فرآیند استفاده می شود.

6.گیج فشار دیجیتالی

گیج های فشار دیجیتالی اینسترومیت در مدل های متنوعی نظیر 3203، 3205 و 3209 طراحی و تولید می شوند. در ادامه به معرفی گیج فشار 3203 می پردازیم:

گیج های فشار دیجیتالی 3203

گیج های فشار دیجیتالی سری 3203 بر اساس استاندارد EN837-1 برای کالیبراسیون و تست هیدرولیکی و پنوماتیکی مورد استفاده قرار می گیرد.

گیج های دیجیتال با عملکرد نور پس زمینه برای مکان های تاریک که نور کمی دارند مناسب می باشند. بار روی صفحه نمایش دیجیتال بیانگر فشار سیال در رابطه با کل فشار اسمی است و برای جلوگیری از افزایش فشار بیش از حد سیال از گیج های 3203 استفاده می شوند.

3203 گیج فشار دیجیتالی

گیج های فشار دیجیتال 3203 به گونه ای طراحی شده است که به منظور صرفه جویی در مصرف باتری دارای خاموشی خودکار می باشند. از ویژگی های خاص این گیج ها میتوان به نمایش گراف میله ای، محدوده اندازه گیری گسترده فشار 0 تا 1000 بار، دقت عالی در این رنج قیمت، تبدیل واحد، حداکثر حافظه و نور پس زمینه اشاره کرد.

مشخصات فنی گیج فشار دیجیتالی 3203

سایز: 100 میلی متر

واحد اندازه گیری: bar, psi, kpa, Mpa, pa, kgf/cm2, mmHg

متریال Wetted Parts: استنلس استیل SS316

دقت: 0.25%

صفحه نمایش: LCD پنج رقمی

استاندارد نفوذ: IP65

کاربرد گیج فشار دیجیتالی 3203

  • کالیبراسیون گیج فشار
  • تست و اندازه گیری فشار
  • کیت های تست هیدرولیکی و پنوماتیکی

عوامل تاثیرگذار بر قیمت گیج فشار اینسترومیت

عوامل متعددی علاوه بر برند و نوسانات بازار بر قیمت گیج های فشار اینسترومیت تاثیر گذار هستند. برخی از این عوامل عبارتند از:

متریال و کیفیت مواد اولیه

متریال و جنس گیج های فشار اینسترومیت بر اساس دما و فشار فرآیندی انتخاب می شود. متریال استنلس استیل (فولاد ضد زنگ) برای کاربرد در دما و فشارهای بالا به خوبی عمل می کنند. گیج فشار با مواد و متریال با کیفیت با توجه به محدوده دما و فشار فرآیندی قیمت بالاتری دارند.

نوع گیج فشار

گیج های فشار پکنز در انواع گوناگونی کپسولی، دیجیتالی و غیره به صورت خشک و روغنی تولید می شوند که هر کدام قیمت متفاوتی دارند. با توجه به شرایط پروژه مانند دما، فشار و نوع سیال میتوانید گیج موردنظر خود را انتخاب نمایید.

محدوده اندازه گیری فشار

گیج های فشار پکنز در طیف وسیعی از محدوده فشاری کاربرد دارند طبیعتا گیج های فشاری با محدوده اندازه گیری فشار وسیع تر قیمت بالایی دارند.

سایز صفحه نمایش

گیج های فشار پکنز با اندازه صفحه نمایش مختلف 63،100، 160 و غیره تولید می شوند. گیج های فشار با ابعاد بزرگتر دقت و خوانایی آسانی در مقایسه با گیج های کوچک دارند و قیمت آنها بیشتر است.

 دقت اندازه گیری

گیج های فشار پکنز با کلاس دقت مختلفی طراحی و تولید می شوند در نظر داشته باشید که گیج های فشار با دقت بالا از قیمت بالاتری برخوردار هستند.

تاییدیه و استاندارد ها

گیج‌های فشار با گواهی و استانداردهای مشخص عموماً هزینه بیشتری دارند. این گواهی‌ها و استانداردها به عنوان تضمینی برای دقت و عملکرد مطلوب گیج مورد استفاده قرار می‌گیرند. به عنوان مثال گیج های فشار ضدانفجار که دارای تاییدیه (EX) می باشند قیمت بالاتری دارند.

خرید و فروش گیج فشار اینسترومیت

گیج های فشار اینسترومیت به عنوان یکی از تجهیزات صنعتی جهت کنترل و اندازه گیری فشار در صنایع مختلفی به کار می رود. این تجهیزات در انواع مختلفی تولید می شوند که با توجه به نیاز سیستم، شرایط پروژه و بودجه می توانید گیج فشار موردنظر خود را انتخاب نمایید.

تجهیز صنعت یکی از بهترین تامین کنندگان و واردکنندگان  تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ گیج فشار اینسترومیت با بهترین قیمت و کیفیت به فروش می رساند.

برای کسب اطلاعات بیشتر و مشاوره فنی و استعلام قیمت انواع گیج های فشار اینسترومیت با کارشناسان فنی و فروش تجهیز صنعت در ارتباط باشید.
