گیج فشار دراگون

توضیحات

گیج فشار دراگون (Dragon Pressure Gauge) یکی از تجهیزات پرکاربرد ابزار دقیق و محصول برند دراگون چین می باشد که جهت اندازه گیری و نمایش محلی دقیق سیالات مایع و گاز در صنایع فرآیندی مورد استفاده قرار می گیرد. این نوع گیج فشار فاقد سیگنال می باشند و فقط جهت نمایش مقدار فشار در محل به صورت آنالوگ کاربرد دارند.

انواع گیج فشار دراگون

فشار Pressure یکی از پارامترهای مهم در واحدهای صنعتی و فرآیندی محسوب می شود و در مباحث كنترل فرآيند و تجهیزات ابزار دقيق بسيار مهم و حائز اهميت می باشد. به عبارت دیگر کنترل فشار در صنایع فرآیندی از اهمیت ویژه ای برخوردار است و نقش حیاتی در عملکرد بهینه، ایمنی واحدهای صنعتی، کاهش هزینه ها و کیفیت محصولات دارد.

شرکت چینی داراگون Dragon سازنده انواع گیج های فشار عقربه ای در رنج های مختلف با متریال و سایزهای متنوع می باشد. گیج های فشار دراگون در بسیاری از صنایع فرآیندی مختلف از جمله نفت و گاز، خودروسازی، داروسازی، پتروشیمی، صنایع غذایی و غیره به کار می روند. در ادامه به بررسی انواع و عملکرد گیج دراگون خواهیم پرداخت.

عملکرد گیج فشار Dragon

گیج فشار دراگون فشار را براساس نیروی اعمال شده توسط سیال مایع یا گاز روی المنت یا سنسور فشار (sensor) اندازه گیری می کند. در طراحی گیج های فشار دراگون از المنت یا سنسور فشار بوردن تیوب استفاده می شود.

گیج فشار Dragon با المنت اندازه گیری بوردن تیوب از یک لوله خمیده به شکل C به نام بوردن تشکیل می شود. یک سر لوله ثابت است و سیال با فشار وارد آن می شود در اثر نیرویی که از طرف فشار سیال به لوله وارد می­‌شود سر لوله کشیده می شود.

سر دیگر این لوله از طریق چرخ دهنده به عقربه گیج متصل است و در نهایت میزان فشار سیال (متناسب با کشیدگی لوله) را توسط نمایشگر به صورت محلی نشان می دهد.

از مزایای سنسورهای بوردن تیوب میتوان به دقت بالا، قابلیت کالیبره شدن، تعمیر و نگهداری آسان و قیمت مناسب اشاره کرد. معایب این سنسورها شامل حساسیت بالا نسبت به لرزش و هیسترزیس زیاد و دقت کم در شرایط خلاء می باشد.

مزایای گیج فشار دراگون

گیج‌ های فشار Dragon به عنوان حسگرهای مهم در صنایع مزایا و محاسن متعددی دارند. برخی از مزایای گیج های فشار  به شرح زیر می باشد:

  • اندازه گیری دقیق فشار
  • قیمت مناسب نسبت به کارایی
  • نمایش فشار با واحدهای بار و psi
  • محدوده کاری گسترده
  • پاسخ سریع، معمولا 0.1 ثانیه برای تمام رنج ها
  • حساسیت بالا

عوامل موثر بر قیمت گیج فشار دراگون

قیمت گیج های فشار دراگون علاوه بر شرایط بازار تحت تاثیر عوامل متعددی قرار می گیرد. محدوده اندازه گیری گیج فشار Dragon مطابق با استاندارد EN 837-2 در جهت ایمنی گیج باید به گونه ای انتخاب شود که  حداکثر فشار سیال فرآیندی از 75% رنج اندازه گیری گیج فشار بیشتر نباشد و گیج فشار دراگون باید 25% بالاتر از حداکثر فشار سیال انتخاب شود. برخی از مهمترین عوامل موثر بر قیمت گیج فشار عبارتند از:

  • نوع گیج فشار : گیج های فشار Dragon در انواع گوناگونی به صورت خشک و روغنی تولید می شوند که هر کدام قیمت متفاوتی دارند. با توجه به شرایط پروژه مانند دما، فشار و نوع سیال میتوانید گیج موردنظر خود را انتخاب نمایید.
  • سایز گیج فشار: گیج های فشار Dragon با اندازه صفحه نمایش مختلفی طراحی و تولید می شوند. گیج های بزرگتر دقت بالاتر و خوانایی آسانتری در مقایسه با گیج های کوچک دارند بنابراین قیمت آنها نیز بیشتر است.
  • دقت اندازه گیری:  دقت اندازه‌گیری بر قیمت گیج فشار نیز می‌ تواند تأثیرگذار باشد. معمولا گیج‌ های فشار با دقت بالاتر از قیمت بیشتری برخوردار هستند.
  • محدوده اندازه گیری فشار:  گیج های فشار Dragon در طیف وسیعی از محدوده فشار کاری تولید می شوند طبیعتا گیج های فشاری با محدوده اندازه گیری فشار وسیع قیمت بالاتری دارند.
  • مواد و متریال:  متریال و جنس گیج های فشار Dragon بر اساس دما و فشار فرآیندی از  فولاد ضد زنگ، مس و غیره انتخاب می شود. به عنوان مثال استنلس استیل (فولاد ضد زنگ) در دما و فشارهای بالا به خوبی عمل می کند. در نظر داشته باشید گیج فشار با مواد و متریال با کیفیت با توجه به محدوده دما و فشار فرآیندی قیمت بالاتری دارند.

خرید و فروش گیج فشار Dragon

گیج فشار  Dragon یک سنسور اندازه‌گیری فشار است که در واحدها و فرآیندهای صنعتی جهت کنترل فرآیند و بهینه سازی عملکرد سیستم مورد استفاده قرار می گیرد. این گیج های فشار با طراحی مقاوم و قابل اعتماد  امکان اندازه‌گیری دقیق  را در طیف گسترده ای از صنایع فراهم می کند.

تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. انواع محصولات دراگون شامل گیج فشار و  شیر پروانه ای گیربکسی توسط این شرکت با بهترین کیفیت و قیمت مناسب به فروش می رسد..

تجهیز صنعت تامین کننده انواع گیج فشار با متریال مختلف تمام استیل، استیل برنج، آلومنیم برنج و غیره با کانکشن افقی و عمودی در صفحات 4، 5، 6 و 10 با قیمت های رقابتی می باشد. برای مشاهده انواع گیج های فشار میتوانید به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر و استعلام قیمت گیج فشار دراگون با کارشناسان فروش ما در تماس باشید.

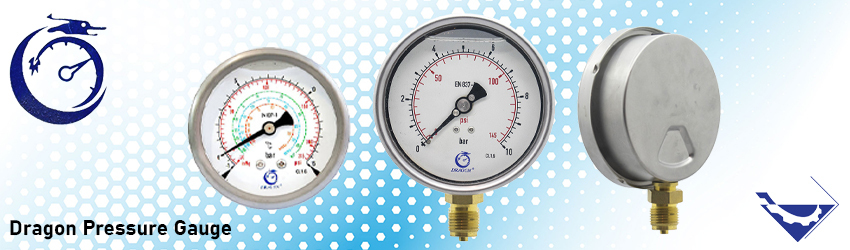

انواع گیج فشار دراگون

گیج های فشار Dragon در انواع مختلفی به صورت خشک و روغنی طراحی می شوند در واقع محفظه داخلی گیج های فشار روغنی دراگون از مایع شفافی به نام گلیسیرین پر می شود.

استفاده از روغن گلیسرین در گیج های روغنی موجب افزایش عمر مفید گیج ها، جلوگیری از لرزش عقربه، بهبود دقت و محافظت در برابر رطوبت، یخ زدگی، فرسایش و خوردگی می شود. بنابراین از گیج های روغنی میتوان در محیط هایی که لرزش و ارتعاش دارند استفاده کرد. در ادامه به معرفی برخی از انواع گیج های فشار  Dragon و بررسی مشخصات فنی آنها می پردازیم:

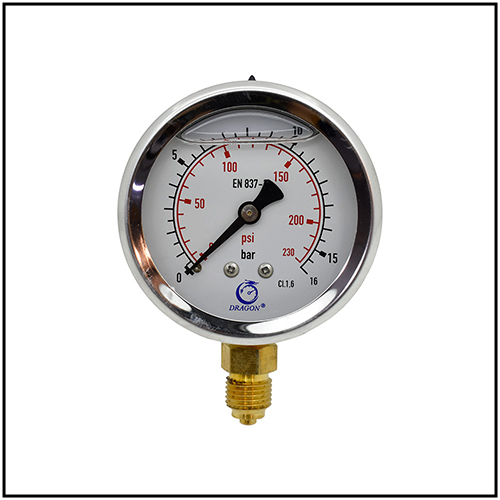

 گیج فشار دراگون 6 سانت عمودی 16 بار:

گیج فشار روغنی با صفحه نمایش 63 میلی متر جهت اندازه گیری فشار در محدوده 0 تا 16 بار به کار می رود.

گیج فشار دراگون 6 سانتی

  • مدل و سازنده: گیج فشار از برند دراگون چین
  • نوع گیج: روغنی
  • سایز صفحه نمایش: 63 میلی متر
  • واحد اندازه گیری: بار و psi
  • محدوده اندازه گیری: 0 تا 16 بار
  • نوع نصب: عمودی
  • اتصال: رزوه ای با سایز “1/4
  • جنس اتصال: آلیاژ مس
  • جنس قاب: استنلس استیل
  • متریال المنت اندازه گیری (Wetted part): آلیاژ مس
  • نوع المنت فشار: بوردن تیوب

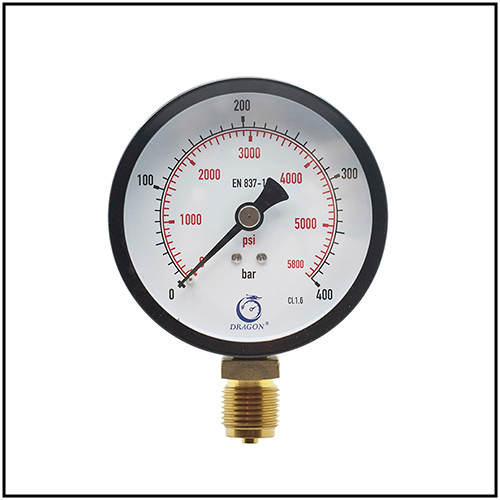

گیج فشار دراگون 10 سانت عمودی 400 بار:

گیج فشار خشک با صفحه نمایش 100 میلی متر و محدوده اندازه گیری 0 تا 400 بار از برند دراگون چین ارائه می شود.

گیج 10 سانتی 400بار

  • مدل و سازنده: گیج فشار 10 سانتی از برند دراگون چین
  • نوع گیج: خشک با قاب مشکی
  • سایز صفحه نمایش: 100 میلی متر
  • واحد اندازه گیری: بار و psi
  • محدوده اندازه گیری: 0 تا 400 بار
  • نوع نصب: عمودی
  • اتصال: رزوه ای با سایز “1/2
  • جنس اتصال: آلیاژ مس
  • جنس قاب: استنلس
  • متریال المنت اندازه گیری (Wetted part): آلیاژ مس
  • نوع المنت فشار: بوردن تیوب

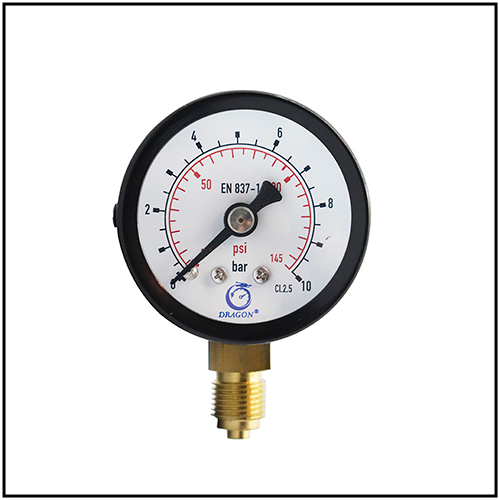

گیج فشار دراگون 4 سانت عمودی 10 بار:

گیج فشار خشک با صفحه نمایش 4 سانتی متر و محدوده اندازه گیری فشار از 0 تا 10 بار تولید می شود.

گیج فشار دراگون 4 سانت 10 بار

  • مدل و سازنده: گیج فشار 4 سانتی از برند دراگون چین
  • نوع گیج: خشک با قاب مشکی
  • سایز صفحه نمایش: 40 میلی متر
  • واحد اندازه گیری: بار و psi
  • محدوده اندازه گیری: 0 تا 10 بار
  • نوع نصب: عمودی
  • اتصال: رزوه ای با سایز “1/8
  • جنس اتصال: آلیاژ مس
  • جنس قاب: استیل بلک
  • متریال المنت اندازه گیری (Wetted part): آلیاژ مس
  • نوع المنت فشار: بوردن تیوب

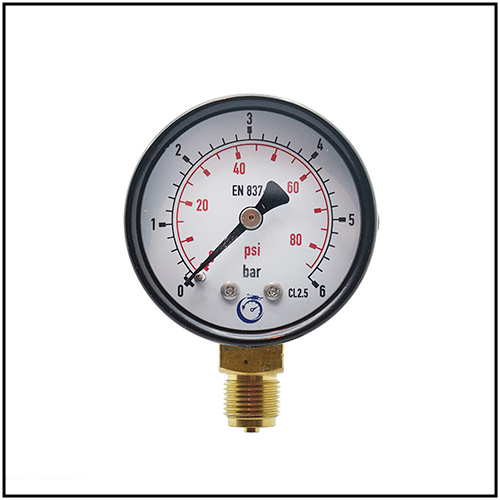

گیج فشار دراگون 5 سانت عمودی 6 بار:

گیج فشار خشک با قاب استیل مشکی محدوده فشار از 0 تا 6 بار را اندازه گیری می کند. همچنین دارای سنسور فشار بوردن تیوب از جنس استنلس استیل SS 316L می باشد که برای کاربرد در دما و فشارهای بالا مناسب می باشد.

گیج فشار دراگون 5 سانت 6 بار

  • مدل و سازنده: گیج فشار 5 سانتی از برند دراگون چین
  • نوع گیج: خشک با قاب مشکی
  • سایز صفحه نمایش: 50 میلی متر
  • واحد اندازه گیری: بار و psi
  • محدوده اندازه گیری: 0 تا 6 بار
  • نوع نصب: عمودی
  • اتصال: رزوه ای با سایز “1/4
  • جنس اتصال: آلیاژ مس
  • جنس قاب: استیل بلک
  • متریال المنت اندازه گیری (Wetted part): استنلس استیل SS 316L
  • نوع المنت فشار: بوردن تیوب

گیج فشار اشکرافت

گیج فشار دوایر

گیج فشار دیجیتال ویکا

جهت مشاوره و استعلام قیمت گیج فشار با کارشناسان تجهیز صنعت تماس بگیرید.
