گیج فشار گاز

توضیحات

گیج فشار گاز چیست؟

گیج فشار گاز وسیله ای است برای اندازه گیری فشار از ستون مایعی که معمولا آب یا ترمومتر جیوه می باشد. ارتفاع این ستون مقدار فشار را نشان می دهد. در صورتی که در مانومتر از جیوه استفاده شده باشد آن را مانومتر یا فشار سنج جیوه ای و اگر از آب استفاده شده باشد آن را فشار سنج آبی می نامند.

بارومتر فشار سنجی از نوع مانومتر می باشد. مانومتر نشان داده در شکل دارای لوله شیشه ای U شکل است که از هر دو طرف باز می باشد و با مقداری جیوه پر شده است. هنگامی که هر دو ساق لوله به اتمسفر وصل شود فشار اتمسفریک در هر دو لوله اثر می کند و ارتفاع جیوه در هر دو ستون برابر خواهد شد.



نحوه عملکرد گیج فشار گازی

ارتفاع ستون جیوه در این نقطه به عنوان مبنا تعیین شده و برای خواندن انحراف ستون جیوه از شرایط صفر، مانومتر در هر دو جهت بر حسب میلی متر کالیبره می شود. هنگامی که یکی از ساق های لوله U شکل به مخزنی که می خواهیم فشار آن را اندازه بگیریم وصل می شود؛

فشار وارد بر یک ساق لوله با فشار اتمسفریک وارد بر ساق دیگر مقابله می نماید؛ و در صورتی که فشار مخزن بیشتر از فشار اتمسفریک باشد موجب پایین رفتن سطح جیوه در ساق متصل به مخزن و اگر هم فشار مخزن کمتر از فشار اتمسفر باشد موجب بالا رفتن سطح جیوه در ساق متصل به مخزن می گردد.

فشارهای کمتر از اتمسفر معمولا خلا نامیده می شوند و بر حسب میلی متر جیوه قرائت می گردند. به دلیل اختلاف دانسیته جیوه و آب، فشارهایی که تاثیر ناچیزی در ارتفاع ستون جیوه می گذارند تغییرات قابل ملاحظه ای در ارتفاع ستون آب به وجود خواهند آورد لذا مانومترهای آبی برای اندازه گیری فشارهای بسیار کم مفید خواهند بود. فشار اتمسفریک نرمال معادل 760 mm HG و 10.33 متر آب می باشد. مقدار h فشار بر حسب ستون جیوه می باشد.

چون تمام سیالات با تغییر دما منبسط و منقبض می شوند در صورت نیاز به دقت زیاد بایستی فشارهای به دست آمده توسط مانومترها برای انحراف درجه حرارت نیز تصحیح نمود.

انواع گیج فشار گاز

  • گیج  عقربه ای
  • گیج  میلی بار

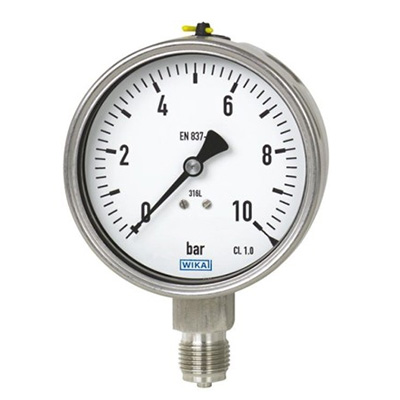

  • گیج  بردون تیوپ
  • گیج کپسولی

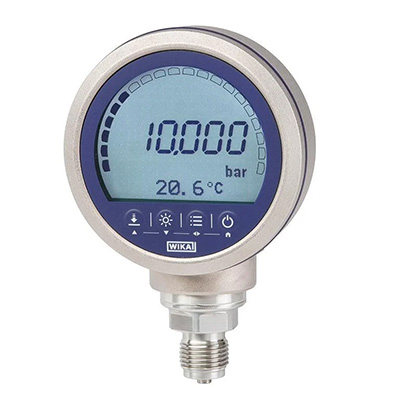

  • گیج دیجیتال
  • تست گیج فشار
  • گیج  روغنی

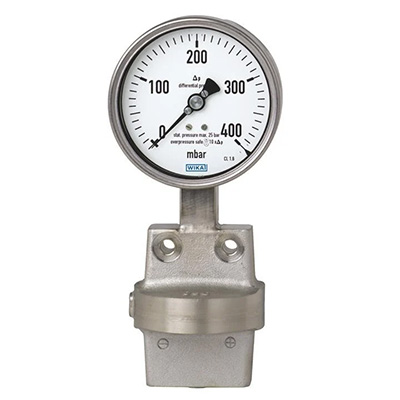

  • گیج تفاضلی
  • گیج فشارگاز وکیوم
  • گیج  خلاء

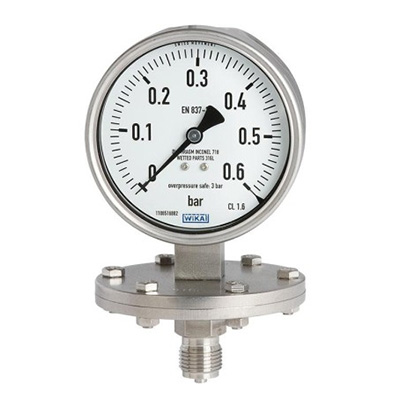

  • گیج دیافراگمی
  • گیج اکسیژن

جهت دریافت اطلاعات بیشتر در مورد قیمت و خرید گیج فشار کلیک نمائید.

کاربرد گیج فشار گاز

  • اندازه‌گیری فشار : این کاربرد، کاربرد اصلی سنسورهای فشار است که در مواردی از جمله تجهیزات هواشناسی، هواپیما، اتومبیل و سایر وسایلی که در آن‌ها فشار کارایی دارد ( مانند گیج فشار گاز شهری ) به کار می‌رود.
  • اندازه‌گیری ارتفاع از سطح دریا:  کاربرد آن در هواپیما، موشک، ماهواره، بالن‌های هواشناسی و غیره می‌باشد. در تمامی این کاربردها از رابطه بین تغییرات فشار با ارتفاع نسبت به سطح دریا استفاده می‌شود.
  • اندازه‌گیری جریان:  می‌توان با کمک اثر ونتوری و رابطه اش با فشار، جریان را اندازه گرفت. اختلاف فشار بین دو بخش یک تیوب نتوری (با قطرهای دهانه مختلف) اندازه‌گیری می‌شود. این اختلاف فشار، با سرعت جریان گذرنده از تیوب رابطه مستقیم دارد. از آنجا که این اختلاف فشار نسبتاً کوچک است از سنسور فشار با بازه کم استفاده می‌شود.
  • اندازه‌گیری ارتفاع / عمق :  می‌توان از سنسور فشار برای اندازه گیری ارتفاع سطح مایع استفاده کرد. معمولاً از این تکنیک برای اندازه‌گیری مکان جسم غوطه ور در آب (مانند غواص‌ها، زیر دریایی‌ها) و یا ارتفاع سطح مایع درون یک مخزن (مانند مایع داخل برج آب) استفاده می‌شود.

محاسبه فشار گیج فشار گاز

محاسبه فشار گیج فشار گاز با معادله زیر امکان‌پذیر است:

P=hgd

که شرح هر یک از متغیرها به شکل زیر است:

  • P = فشار
  • h = ارتفاع مایع
  • g = نیروی جاذبه
  • d = چگالی مایع

برای محاسبه اختلاف فشار از معادله P = Pa – P0 استفاده می‌شود، که Pa فشار مایعی است که می‌خواهیم مورد آزمایش قرار دهیم و P0 فشار مایع منبع مرجع است.

نکات مهم در انتخاب و خرید گیج فشار گاز

  •  متریال استیل ، برنج ، مونل و…..
  •  قطر صفحه 4،6،10،16 ….. سانت
  • رنج کاری بر حسب BAR – PSI …
  •  نوع دنده NPT-BSP ….
  •  نوع کانکشن افقی یا عمودی ….
  • دقت فشار سنج
