توضیحات

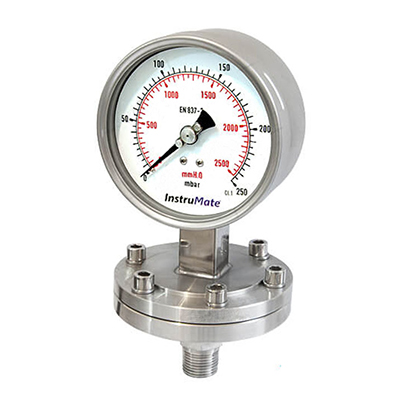

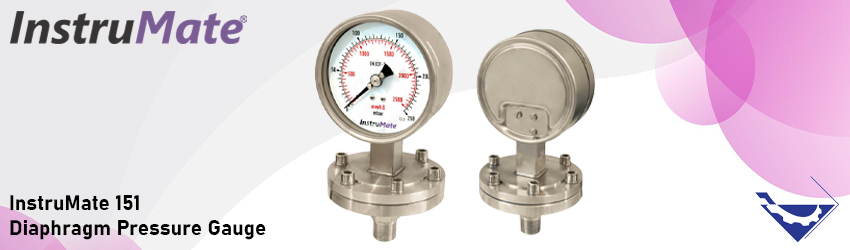

گیج میلی بار دیافراگمی InstruMate مدل 151، یکی از محصولات فشار اینسترومیت می باشد که جهت اندازه گیری و نمایش محلی فشار سیالات مختلف با المنت اندازه گیری دیافراگمی تولید می شود.
گیج فشار دیافراگمی InstruMate مدل 151 با مکانیزم اندازه گیری دیافراگی همانطور که نام آن پیداست نوعی از گیج فشار است که دارای یک دیافراگم بین سیال فرآیندی و تجهیز اندازه‌گیری فشار می باشد. این مدل گیج فشار با متریال استنلس استیل و صفحه 10 سانت در کاربردهای مختلفی مورد استفاده قرار می گیرد.
گیج های فشار دیافراگمی معمولا در صنایع و کاربردهای مختلفی که نیاز به اندازه گیری دقیق فشار است به کار می روند. این تجهیزات جهت اندازه گیری فشار سیالات خورنده و چسبناک مناسب هستند. زیرا دیافراگم المنت اندازه گیری فشار را از سیال فرآیندی جدا می کند.
گیج های فشار دیافراگمی در اندازه ها، محدوده های فشار و متریال دیافراگمی مختلف برای مطابقت با نیازهای کاربردی تولید می شوند. در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی، عملکرد و خرید گیج فشار دیافراگمی InstruMate مدل 151 می پردازیم.
ویژگی های گیج فشار دیافراگمی InstruMate مدل 151
گیج دیافراگمی InstruMate مدل 151 دارای اتصال 1/2 اینچ دنده ای Male می باشد. همچنین این مدل از گیج فشار همراه با گیج در سه بازه فشار 250, 400 و 600 میلی بار تولید و کالیبره می گردد.
اینسترومیت یکی از برندهای چینی مطرح در بازار است که انواع مختلفی از گیج فشار یا مانومتر، انواع ترمومتر یا گیج دما و همچنین سایر ادوات ابزار دقیق شامل تجهیزات و اکسسوری های فشار را تولید می کند. در جدول زیر برخی از مهمترین مشخصات فنی گیج فشار دیافراگمی اینسترومیت مدل 115 ذکر می شود.
| مدل گیج فشار | گیج فشار InstruMate مدل 151 |
|---|---|
| المنت اندازه گیری | دیفراگمی |
| محدوده اندازه گیری | 0 تا 25 میلی بار, 0 تا 400 میلی بار, 0 تا 600 میلی بار |
| نوع اتصال | رزوه ای |
| سایز اتصال | 1/2 اینچ |
| جنس بدنه و اتصال | استنلس استیل |
| سایز صفحه | 10 سانتی متر |
| کلاس دقت | 1 |
| کشور سازنده | چین |
گیج میلی بار دیافراگمی InstruMate مدل 151، گیج فشار بوردن تیوب، گیج فشار وکیوم (خلا) و غیره از انواع محصولات شرکت اینسترومیت محسوب می شوند که در رنج های وسیعی با متریال های مختلفی ارائه می شوند.
عملکرد گیج میلی بار دیافراگمی InstruMate مدل 151
مکانیزم گیج های فشار دیافراگمی به این صورت است که سیال تحت فشار پس از وارد کردن نیرو به سطح دیافراگم باعث فشار آوردن و تغییر شکل در دیافراگم می شود. این تغییر شکل و انحراف توسط یک مکانیزم تقویت و به عقربه (پوینتر) منتقل می گردد و مقدار فشار روی صفحه گیج نمایان می شود.
دیافراگم (Diaphragm) یک غشای انعطاف پذیر و الاستیک است که در پاسخ به فشار تغییر شکل می دهد. همچنین به عنوان یک مانع بین سیال و تجهیز اندازه گیری عمل می کند و بر اساس فشار وارد شده به آن منبسط یا منقبض می شود.
گیج های فشار دیافراگمی معمولا در کاربردهای مختلف صنعتی از جمله کنترل فرآیند، سیستم های هیدرولیک، خطوط لوله گاز و مایعات و سیستم های HVAC مورد استفاده قرار می گیرند.
پارامترهای مهم خرید گیج فشار اینسترومیت مدل 115
گیج های فشار دیافراگمی بر اساس اصل تغییر شکل الاستیک دیافراگم انعطاف پذیر در پاسخ به فشار اعمال شده کار می کنند. هنگام خرید گیج فشار دیافراگمی پارامترهای متعددی باید در نظر گرفته شود. برخی از مهمترین پارامترهای خرید به شرح زیر است:
- متریال: قسمت های در تماس با سیال باید به گونه ای انتخاب شوند که با سیال فرآیندی سازگار باشند. به عنوان مثال استنلس استیل به دلیل مقاومت در برابر خوردگی و دمای بالا ترجیح داده می شود.
- محدوده فشار: یک گیج دیافراگمی باید حداکثر و حداقل فشار عملکرد سیستم را به دقت نمایش دهد. حداکثر فشار کاری سیستم نباید از 75% محدوده گیج در مقیاس کامل و 65% از محدوده پالسی تجاوز کند.
- محدوده دما: متریال گیج فشار دیافراگمی بر اساس نوع سیال و محدوده دمایی انتخاب می شود.
- اندازه دیافراگم: فشار سیستم و قطر دیافراگم رابطه معکوس دارند. فشارهای پایین به دیافراگم هایی با قطر بزرگتر (نازکتر) نیاز دارند، بنابراین سطح بیشتری برای اعمال فشار سیال وجود دارد.
تجهیز صنعت بزرگترین و برترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ انواع گیج فشار اینسترومیت را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید گیج فشار و استعلام قیمت گیج فشار دیافراگمی اینسترومیت مدل 115 با کارشناسان فروش ما تماس بگیرید.
