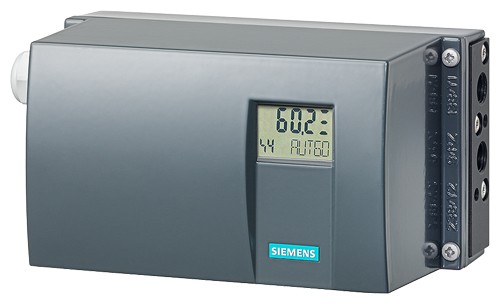

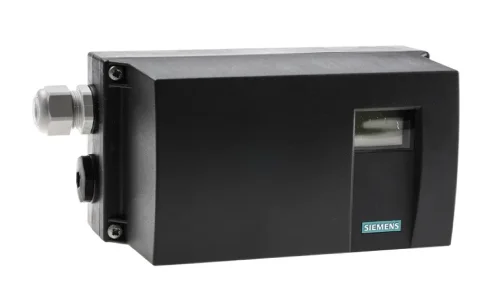

پوزیشنر زیمنس 6DR5010 یکی از مدل های پوزیشنر هوشمند الکتروپنوماتیکی خانواده SIPART PS2 است که برای کنترل موقعیت شیرهای صنعتی مجهز به اکچویتور پنوماتیکی استفاده می شود. این مدل سیگنال کنترلی ۴ تا ۲۰ میلی آمپر را دریافت می کند و با تنظیم فشار هوای خروجی، موقعیت واقعی شیر را با مقدار درخواستی سیستم کنترل تطبیق می دهد.
مدل 6DR5010 برای اکچویتورهای پنوماتیکی تک عملگر یا Single-Acting طراحی شده و قابلیت نصب روی اکچویتورهای خطی و دورانی را دارد. بدنه اصلی این مدل از پلی کربنات ساخته شده و در نسخه پایه، ارتباط HART ندارد.
نکته مهم: عبارت 6DR5010 فقط بخش ابتدایی کد سفارش است. نوع حفاظت انفجاری، رزوه اتصالات، ماژول های ورودی و خروجی، فیدبک موقعیت، لیمیت سوئیچ و بلوک مانومتر از روی کد کامل محصول مشخص می شوند.
مشخصات اصلی پوزیشنر Siemens 6DR5010
| مشخصه | توضیحات |
|---|---|
| سازنده | Siemens |
| خانواده محصول | SIPART PS2 |
| مدل پایه | 6DR5010 |
| نوع تجهیز | پوزیشنر هوشمند الکتروپنوماتیکی |
| سیگنال ورودی | ۴ تا ۲۰ میلی آمپر |
| نوع اتصال الکتریکی | دو سیمه |
| ارتباط HART | ندارد |
| نوع اکچویتور | تک عملگر |
| اکچویتور قابل پشتیبانی | خطی و دورانی |
| جنس بدنه | پلی کربنات |
| فشار هوای تغذیه | ۱.۴ تا ۷ بار |
| درجه حفاظت بدنه | IP66 / NEMA 4X |
| فیدبک موقعیت ۴–۲۰ mA | سفارشی و وابسته به ماژول خروجی |
| لیمیت سوئیچ | سفارشی و وابسته به کد کامل |
| حفاظت انفجاری | وابسته به نسخه و کد سفارش |
| تنظیم و راه اندازی | محلی و دارای قابلیت راه اندازی خودکار |
| تشخیص موقعیت | متناسب با نسخه و سیستم سنجش سفارش داده شده |
مشخصات جدول، ویژگی های عمومی خانواده و مدل پایه را نشان می دهد. برای تأیید نهایی باید شماره فنی کامل درج شده روی پلاک محصول بررسی شود.
پوزیشنر زیمنس 6DR5010 چگونه کار می کند؟
سیستم کنترل یا PLC یک فرمان ۴ تا ۲۰ میلی آمپر به پوزیشنر ارسال می کند. پوزیشنر این فرمان را با موقعیت واقعی ساقه یا محور شیر مقایسه کرده و سپس مقدار هوای ورودی به اکچویتور را افزایش یا کاهش می دهد تا شیر در موقعیت موردنظر قرار گیرد.
برخلاف یک مبدل I/P ساده، رابطه ثابتی مانند «۱۲ میلی آمپر برابر با ۹ psi» برای خروجی پوزیشنر وجود ندارد. فشار خروجی پوزیشنر به عواملی مانند موقعیت شیر، نیروی فنر اکچویتور، اصطکاک مجموعه، فشار فرایند و اختلاف میان موقعیت واقعی و مقدار درخواستی بستگی دارد.
این کنترل حلقه بسته کمک می کند تا اثر عواملی مانند اصطکاک پکینگ، تغییرات فشار هوای تغذیه و نیروهای واردشده از طرف سیال بر موقعیت شیر کاهش پیدا کند.
تفاوت پوزیشنر 6DR5010 با مبدل I/P
در بازار ایران، محصولاتی مانند 6DR5010 گاهی با عنوان «آی تو پی پوزیشنر» معرفی می شوند؛ اما این تجهیز صرفاً یک مبدل جریان به فشار نیست. مبدل I/P معمولاً سیگنال جریان را به یک فشار پنوماتیکی متناسب تبدیل می کند، ولی پوزیشنر علاوه بر تبدیل الکتروپنوماتیکی:
- موقعیت واقعی شیر را اندازه گیری می کند.
- موقعیت واقعی را با فرمان سیستم کنترل مقایسه می کند.
- فشار اکچویتور را به صورت پیوسته اصلاح می کند.
- امکان تنظیم مشخصات کنترلی شیر را فراهم می کند.
- خطاها و وضعیت عملکرد مجموعه شیر و اکچویتور را پایش می کند.
بنابراین عنوان دقیق تر این محصول، پوزیشنر هوشمند الکتروپنوماتیکی زیمنس ۶DR5010 است.

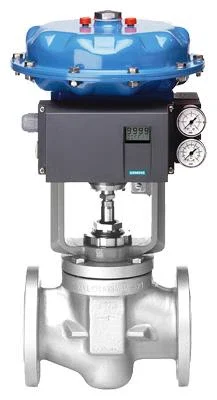

نصب روی اکچویتور خطی
پوزیشنر Siemens 6DR5010 را می توان با استفاده از کیت نصب مناسب روی اکچویتورهای خطی نصب کرد. این اکچویتورها معمولاً در کنترل ولوهای گلوب، دیافراگمی و سایر شیرهایی به کار می روند که ساقه آن ها حرکت رفت وبرگشتی دارد. هنگام انتخاب کیت نصب باید موارد زیر بررسی شود:
- کورس حرکتی اکچویتور
- استاندارد و ابعاد محل نصب
- جهت حرکت ساقه
- محل قرارگیری پوزیشنر
- نوع مکانیزم انتقال موقعیت
- شرایط ارتعاشی و محیطی
نصب روی اکچویتور دورانی
این مدل برای اکچویتورهای دورانی یا Part-Turn نیز قابل استفاده است. این نوع اکچویتورها معمولاً همراه شیرهای پروانه ای، توپی و پلاگ ولو نصب می شوند. برای نصب روی اکچویتور دورانی باید براکت، کوپلینگ و نحوه انتقال زاویه متناسب با اکچویتور انتخاب شود. سازگاری مکانیکی پوزیشنر با استاندارد نصب اکچویتور باید پیش از سفارش کنترل شود.
تک عملگر بودن مدل 6DR5010
مدل 6DR5010 مخصوص اکچویتورهای تک عملگر است. در این اکچویتورها، فشار هوا حرکت را در یک جهت ایجاد می کند و فنر داخلی اکچویتور مسئول بازگرداندن شیر به جهت مقابل است. برای اکچویتور دوطرفه باید مدل مناسب Double-Acting از خانواده SIPART PS2 انتخاب شود. سفارش 6DR5010 برای اکچویتور دوطرفه می تواند باعث ناسازگاری پنوماتیکی و عملکرد نامناسب مجموعه شود.
آیا پوزیشنر 6DR5010 دارای HART است؟
خیر. مدل پایه 6DR5010 فاقد ارتباط HART است و فرمان خود را به صورت دو سیمه و از طریق سیگنال ۴ تا ۲۰ میلی آمپر دریافت می کند. در پروژه هایی که ارتباط HART برای تنظیم از راه دور، دریافت اطلاعات تشخیصی یا اتصال به سیستم مدیریت تجهیزات ضروری است، باید مدل HART دار متناسب از خانواده SIPART PS2 انتخاب شود. برای نمونه، کدهای خانواده 6DR51 در ساختار محصولات زیمنس به نسخه های دو سیمه دارای HART مربوط می شوند.
بنابراین وجود نمایشگر دیجیتال یا قابلیت راه اندازی خودکار به معنی پشتیبانی دستگاه از HART نیست.
تشخیص موقعیت بدون تماس
نسخه های جدید قابل سفارش 6DR5010 می توانند از سیستم تشخیص موقعیت بدون تماس یا NCS بهره ببرند. در این روش، تشخیص موقعیت بدون تماس مکانیکی مستقیم انجام می شود و در نتیجه استهلاک اجزای مربوط به انتقال موقعیت کاهش پیدا می کند. بااین حال، نوع سیستم تشخیص موقعیت باید از روی کد کامل سفارش و مشخصات نسخه عرضه شده تأیید شود.
فشار و کیفیت هوای موردنیاز
فشار هوای تغذیه خانواده SIPART PS2 در نسخه های متعارف بین 1.4 تا ۷ بار است. فشار مناسب باید براساس فشار موردنیاز اکچویتور، نیروی فنر و شرایط عملکرد کنترل ولو تعیین شود. هوای ورودی باید تمیز، خشک و متناسب با الزامات سازنده باشد. ورود رطوبت، روغن یا ذرات جامد می تواند عملکرد شیرهای داخلی پوزیشنر را مختل کرده و باعث کندی حرکت، ناپایداری کنترل یا استهلاک زودرس شود.
استفاده از فیلتر رگلاتور مناسب در مسیر هوای ابزار دقیق توصیه می شود. تنظیم فشار رگلاتور باید بر اساس مشخصات اکچویتور انجام شود، نه صرفاً حداکثر فشار قابل تحمل پوزیشنر.
درجه حفاظت بدنه
درجه حفاظت خود پوزیشنر SIPART PS2 برابر IP66 و NEMA 4X اعلام شده است. عدد IP31 که گاهی در مشخصات این محصول دیده می شود، ممکن است به مانومتر پلاستیکی یک بلوک مانومتر سفارشی مربوط باشد و نباید به عنوان درجه حفاظت بدنه پوزیشنر درج شود. برای نصب در فضای باز، علاوه بر درجه حفاظت باید جهت نصب نیز رعایت شود؛ به خصوص اتصالات پنوماتیکی و مسیر خروج هوای دستگاه نباید در شرایط مرطوب رو به بالا قرار گیرند.
ضدانفجار بودن 6DR5010
تمام پوزیشنرهای دارای پیش شماره 6DR5010 الزاماً ضدانفجار نیستند. نسخه های بدون حفاظت انفجاری و نسخه های دارای حفاظت هایی مانند Intrinsic Safety با کدهای سفارش متفاوت عرضه می شوند. برای انتخاب محصول جهت مناطق خطرناک باید موارد زیر کنترل شوند:
- کد کامل سفارش
- اطلاعات پلاک دستگاه
- نوع گاز یا گردوغبار محیط
- Zone یا Class محل نصب
- گروه گازی
- کلاس دمایی
- دمای محیط مجاز
- گواهی ATEX، IECEx یا استاندارد موردنیاز پروژه
صرف درج عبارت ATEX یا IECEx در توضیحات فروشنده برای تأیید سازگاری محصول با منطقه خطرناک کافی نیست.
فیدبک موقعیت و لیمیت سوئیچ
خروجی فیدبک موقعیت ۴ تا ۲۰ میلی آمپر، لیمیت سوئیچ ها و خروجی های دیجیتال در تمام نسخه های 6DR5010 به صورت استاندارد وجود ندارند. این امکانات با توجه به پیکربندی و ماژول های انتخاب شده ارائه می شوند. از جمله گزینه های قابل سفارش در نسخه های مختلف می توان به موارد زیر اشاره کرد:
- ماژول خروجی آنالوگ برای فیدبک ۴ تا ۲۰ میلی آمپر
- ورودی و خروجی دیجیتال
- لیمیت سوئیچ مکانیکی
- سیستم اعلام حد موقعیت
- بلوک مانومتر
- رزوه های مختلف الکتریکی و پنوماتیکی
- نسخه دارای حفاظت انفجاری
پیش از خرید باید نیاز پروژه به هر یک از این امکانات مشخص و با کد کامل محصول تطبیق داده شود.
راه اندازی و تنظیم پوزیشنر
پس از نصب مکانیکی و پنوماتیکی، پوزیشنر باید متناسب با نوع و جهت حرکت اکچویتور راه اندازی شود. قابلیت Initialization یا راه اندازی خودکار در خانواده SIPART PS2، محدوده حرکت مجموعه را شناسایی کرده و پارامترهای کنترلی اولیه را تنظیم می کند. مراحل کلی راه اندازی عبارت اند از:
- بررسی صحیح بودن نصب مکانیکی و کیت اتصال
- کنترل مسیرهای ورودی و خروجی هوا
- تنظیم فشار فیلتر رگلاتور
- اتصال صحیح سیگنال ۴ تا ۲۰ میلی آمپر
- انتخاب نوع اکچویتور خطی یا دورانی
- اجرای فرایند Initialization
- آزمایش حرکت شیر در چند نقطه از کورس
- بررسی جهت عملکرد و وضعیت ایمن شیر
- کنترل نشتی اتصالات پنوماتیکی
راه اندازی باید توسط فرد آشنا با کنترل ولو و تجهیزات ابزار دقیق انجام شود. اجرای خودکار تنظیمات، جایگزین کنترل صحیح ابعاد اکچویتور، وضعیت مکانیکی شیر و فشار هوای موردنیاز نیست.
حالت Fail-Safe
در نسخه تک عملگر Standard/Fail-Safe، قطع توان الکتریکی باعث می شود پوزیشنر مسیر هوای اکچویتور را تخلیه کند. پس از تخلیه هوا، فنر اکچویتور شیر را به وضعیت ایمن مکانیکی آن منتقل می کند. باز یا بسته شدن نهایی شیر به نوع مونتاژ اکچویتور و شیر بستگی دارد. بنابراین از روی عبارت Fail-Safe به تنهایی نمی توان نتیجه گرفت که شیر هنگام قطع برق حتماً باز یا حتماً بسته می شود.
کاربردهای پوزیشنر Siemens 6DR5010
این پوزیشنر در مجموعه های کنترل ولو دارای اکچویتور تک عملگر قابل استفاده است، از جمله:
- کنترل جریان سیالات فرایندی
- کنترل فشار خطوط و مخازن
- کنترل سطح
- کنترل دما با تغییر دبی سیال
- صنایع نفت، گاز و پتروشیمی
- نیروگاه ها و تأسیسات بخار
- صنایع آب و فاضلاب
- صنایع شیمیایی
- صنایع غذایی و دارویی، با رعایت الزامات محل نصب
- واحدهای تولیدی دارای سیستم های کنترل PLC یا DCS
راهنمای انتخاب و خرید پوزیشنر 6DR5010
برای سفارش صحیح، تنها اعلام عبارت «پوزیشنر زیمنس 6DR5010» کافی نیست. بهتر است اطلاعات زیر همراه درخواست خرید ارسال شود:
- کد کامل تجهیز موجود یا موردنیاز
- تصویر واضح پلاک
- نوع اکچویتور خطی یا دورانی
- تک عملگر یا دوطرفه بودن اکچویتور
- کورس یا زاویه چرخش
- فشار هوای ابزار دقیق
- نوع رزوه اتصالات پنوماتیکی
- نوع ورودی کابل
- نیاز یا عدم نیاز به حفاظت انفجاری
- نوع گواهی ضدانفجار
- نیاز به فیدبک آنالوگ ۴ تا ۲۰ میلی آمپر
- نیاز به لیمیت سوئیچ
- نیاز به بلوک مانومتر
- شرایط دمایی و محیطی محل نصب
- نیاز به براکت و کیت نصب
قیمت پوزیشنر زیمنس 6DR5010
قیمت Siemens 6DR5010 به کد کامل سفارش و تجهیزات انتخابی بستگی دارد. مهم ترین عوامل مؤثر بر قیمت عبارت اند از:
- نسخه معمولی یا ضدانفجار
- نوع گواهی حفاظتی
- ماژول فیدبک موقعیت
- نوع لیمیت سوئیچ
- وجود بلوک مانومتر
- رزوه اتصالات
- تجهیزات و کیت نصب
- اصالت و وضعیت فنی محصول
- موجودی و شرایط تأمین
برای دریافت پیشنهاد فنی و استعلام قیمت، تصویر پلاک تجهیز یا مشخصات کامل شیر و اکچویتور را برای کارشناسان تجهیزصنعت ارسال کنید.
تفاوت 6DR5010 و 6DR5110
تفاوت اصلی این دو مدل در قابلیت ارتباطی آن هاست:
| مدل | ورودی | HART | نوع عملکرد پایه |
| 6DR5010 | ۴–۲۰ mA دو سیمه | ندارد | تک عملگر |
| 6DR5110 | ۴–۲۰ mA دو سیمه | دارد | تک عملگر |
این مقایسه فقط پیش شماره مدل ها را نشان می دهد. جنس بدنه، حفاظت انفجاری، ماژول ها و اتصالات باید از روی ادامه کد سفارش بررسی شوند.
پرسش های متداول
آیا Siemens 6DR5010 یک مبدل I/P است؟
این دستگاه دارای بخش تبدیل الکتروپنوماتیکی است، اما یک مبدل I/P ساده محسوب نمی شود. 6DR5010 موقعیت واقعی شیر را اندازه گیری و در یک حلقه بسته کنترل می کند.
آیا مدل 6DR5010 از HART پشتیبانی می کند؟
خیر. نسخه 6DR5010 فاقد HART است. برای ارتباط HART باید مدل مناسب دیگری از خانواده SIPART PS2 انتخاب شود.
آیا این پوزیشنر برای اکچویتور دوطرفه مناسب است؟
خیر. 6DR5010 مدل تک عملگر است. برای اکچویتور Double-Acting باید نسخه دوطرفه متناسب انتخاب شود.
آیا فیدبک ۴ تا ۲۰ میلی آمپر در تمام نسخه ها وجود دارد؟
خیر. فیدبک آنالوگ به ماژول خروجی و کد سفارش بستگی دارد و نباید به عنوان مشخصه استاندارد همه نسخه ها معرفی شود.
آیا تمام مدل های 6DR5010 ضدانفجار هستند؟
خیر. نسخه های معمولی و نسخه های دارای حفاظت انفجاری با کدهای مختلف عرضه می شوند. ملاک نهایی، کد کامل سفارش، پلاک و گواهی محصول است.
درجه حفاظت پوزیشنر چقدر است؟
درجه حفاظت بدنه SIPART PS2 برابر IP66 و NEMA 4X است. IP31 درج شده برای بعضی بلوک های مانومتر، درجه حفاظت بدنه اصلی پوزیشنر نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
بهترین روش، ارسال کد کامل سفارش یا تصویر پلاک است. در صورت نبود پلاک باید مشخصات اکچویتور، نوع عملکرد، فشار هوا، شرایط محیطی و آپشن های موردنیاز اعلام شود.
