شیر اطمینان دیگ بخار

در این مطلب به بررسی شیر اطمینان دیگ بخار یوشی تاکی مدل AF-4 میپردازیم. اما قبل از آن بهتر است شیر اطمینان را به صورت مختصر معرفی نماییم.





شیر اطمینان (Safety Valve)

شیر اطمینان دیگ بخار یکی از مهمترین عناصر در تولید و توزیع بخار هستند. چرا شیر اطمینان بخار برای ایمنی بخار بسیار مهم است؟

فشار بیش از حد بخار منبسط می تواند باعث آسیب به دیگ شود. به منظور جلوگیری از چنین شرایطی، یک شیر اطمینان را برای بخار بکار میگیرند. که برای آزاد کردن فشار بیش از حد بالا عمل می کند. به طور کلی شیر اطمینان بخار از سیستم های بخار و مخازن با فشار بیش از حد محافظت می کنند.

به عنوان مثال اگر شیر اطمینان بخار روی 10 بار تنظیم شود، دقیقاً در 10 بار باز می شود و تا زمانی که فشار به حدود 5-4 درصد کمتر از فشار تنظیم کاهش یابد، باز می ماند.

از آنجایی که شیرهای اطمینان بخار اغلب آخرین مکانیزم در زنجیره ایمنی هستند، ضروری است که در تمام موارد آماده بکار باقی بمانند. بویلرها، مولدهای بخار و انواع مخازن تحت فشار و ذخیره سازی بخار پرفشار نیاز به نصب شیرهای ایمنی / شیر اطمینان دارند. در فشارهای بالاتر، حداقل دو شیر اطمینان بخار بکار میگیرند تا در صورت خرابی یا نقص هر یک از آنها، یک شیر اطمینان دیگر برای محافظت موجود باشد.

عملکرد شیر اطمینان بخار

شیر اطمینان یا Pressure Safety valve که به آن PSV نیز گفته میشود، از شیرآلات صنعتی به شمار می آید که به منظور تقلیل یا کاهش فشار خطوط لوله یا مخازن تحت فشار به کار می رود. از دلایل عمده ی استفاده از شیرهای ایمنی، بالا بردن ایمنی و حفاظت از تجهیزات و انسان می باشد.

همانطور که اشاره شد شیر اطمینان در صنایع مختلف فرآیندی مانند صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی و دارو و صنایعی مانند آب و فاضلاب بیشترین کاربرد را دارد.

نحوه عملکرد شیر اطمینان به این صورت است که در اثر افزایش فشار درون سیستم، به طور اتوماتیک فنر آنها به بالا حرکت کرده یا (دیسک از روی سیت کنده میشود) و باز می شود و فشار مازاد سیستم از قسمت خروجی تخلیه خواهد شد. و از این طریق از ترکیدگی لوله ها و آسیب به تجهیزات مانع به عمل می آید.

به عبارت دیگر با افزایش فشار، شیر اطمینان عمل خواهد کرد و میتواند فشار اضافی را تخلیه کرده و کاهش داده و از تجهیزات پایین دست محافظت شود.

از آنجایی که هدف بررسی شیر اطمینان دیگ بخار یوشی تاکی مدل AF-4 میباشد در قسمت بعدی گریزی به شرکت یوشی تاکی ژاپن خواهیم داشت.

طبقه بندي شيرهاي اطمينان

شیرهای اطمینان بر اساس فشار اعمالی در قسمت خروجی خود یا back pressure به سه دسته تقسیم بندی میشوند:

• شیرهای اطمینان Conventional Type
• شیرهای اطمینان Bellows Type
• شیر های اطمینان پایلوت دار Pilot Type

علل عمل کردن شیر اطمینان بخار

• عملکرد نامناسب در شیرهای فشارشکن در سیستم
• نقص در سیستم خنک کننده که موجب تبخیر و انبساط سیال خواهد شد
• قطع شدن انرژی برق برای سیستم های کنترل
• آتش سوزی
• شکست لوله های مبدل های حرارتی
• واکنش های شیمیایی ناخواسته
• تغییرات دمای محیط

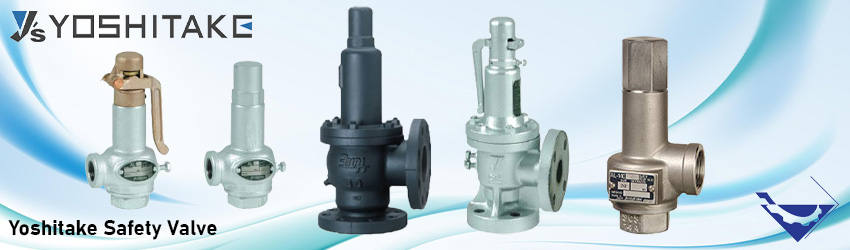

معرفی شرکت یوشی تاکی

Yoshitake یک شرکت ژاپنی است که در ساخت و تامین شیرآلات، رگولاتورها و سایر تجهیزات کنترل سیال تخصص دارد. این شرکت در سال 1949 تاسیس شد و دفتر مرکزی آن در توکیو، ژاپن قرار دارد.

خط تولید Yoshitake شامل طیف گسترده ای از شیرهای کنترل، شیرهای اطمینان، شیرهای کاهش فشار، تنظیم کننده دما و سایر تجهیزات کنترل سیال است. این محصولات در صنایع مختلفی از جمله فرآوری شیمیایی، نفت و گاز، تولید برق و مواد غذایی و آشامیدنی کاربرد دارند.

مشخصات شیر اطمینان دیگ بخار یوشی تاکی مدل AF-4

• ویژگی ها: مخصوص بخار، فول بور (Full bore)، فلنجی و دارای لور (دستگیره)

• سایز نامی: 25A (1″) – 150A (6″)

• کاربرد: هوا، بخار

• اتصال: JIS 10K FF flanged

• فشار کاری: 0.1 تا 1 مگا پاسکال

• دمای حداکثر: 220 درجه سانتی گراد

• متریال بدنه: آهن ریختگری داکتایل

• متریال فنر: آهن ریختگری داکتایل

• متریال سیت: فولاد زد زنگ
