شیر هیدرولیک آسانسوری بلین (Blain Hydraulic Elevator Valve) یکی از قطعات مهم مدار هیدرولیک آسانسور است که وظیفهی کنترل دقیق جهت، دبی و فشار روغن را بر عهده دارد. این شیر ساخت شرکت آلمانی کهنهکار Blain Hydraulics در بسیاری آسانسورها و بالابرهای سراسر دنیا استفاده میشود. کیفیت ساخت بالا، قابلیت تنظیم دقیق، حرکت نرم کابین و ایمنی بسیار بالا، از مهمترین دلایل محبوبیت آن در پروژههای مسکونی، تجاری و صنعتی است.
امروزه شیر هیدرولیک آسانسوری بلین با برخورداری از دقت بالا، قابلیت تنظیم گسترده، دوام طولانی و عملکرد مطمئن، به یکی از نخستین انتخابهای سازندگان پاوریونیت، شرکتهای نصب و متخصصان صنعت آسانسور در سراسر جهان تبدیل شده است. آگاهی از ساختار، نحوهی عملکرد، انواع، مشخصات فنی، مزایا و کاربردهای این شیر میتواند به یک انتخاب متناسب با پروژه کمک کند.
نقش شیر بلین در سیستم آسانسور هیدرولیکی
شیر بلین را میتوان قلب سیستم کنترل حرکت در یک آسانسور هیدرولیکی دانست؛ این قطعه تعیین میکند که کابین با چه سرعتی شروع به حرکت کند، چگونه شتاب بگیرد، با چه سرعتی کاهش سرعت دهد و در نهایت بدون ضربه و با دقت در تراز طبقه متوقف شود. علاوه بر این، با کنترل فشار و دبی روغن، نقش مهمی در افزایش ایمنی، کاهش استهلاک تجهیزات، کاهش نوسانات ناشی از تغییر بار و بهبود کیفیت حرکت کابین دارد.
این شیر با هدایت و تنظیم دبی روغن بین پمپ، سیلندر و مخزن، شرایط لازم برای حرکت یکنواخت، کنترلشده و ایمن کابین را فراهم میکند و یکی از مهمترین اجزای پاوریونیت آسانسور به شمار میرود. این شیر در ایجاد استارت و استاپ نرم، تنظیم سرعت حرکت، کاهش لرزش و ضربه، حفظ دقت توقف در تراز طبقات و افزایش ایمنی سیستم هم نقش اساسی دارد.
میتوان گفت که شیر بلین نه تنها موجب آسایش بیشتر سرنشینان میشود، بلکه با کاهش استهلاک قطعات و افزایش پایداری عملکرد آسانسور، هزینههای تعمیر و نگهداری را نیز به حداقل میرساند.
اجزای اصلی شیر هیدرولیک آسانسوری بلین
شیر هیدرولیک آسانسوری بلین شامل مجموعهای از قطعات مکانیکی، هیدرولیکی و الکتریکی تشکیل است که هر یک وظیفهی مشخصی بر عهده دارند. ساختار اصلی این شیر که در تمامی مدلها مشابه است، بدین صورت است:
بدنه (Valve Body)
بدنهی اصلی شیر از آلیاژهای مقاوم با ماشینکاری دقیق ساخته میشود و محل قرارگیری تمامی مجاری عبور روغن، سوپاپها، بوبینها و قطعات کنترلی است. دقت ساخت این قطع نقش مهمی در کاهش نشتی داخلی و افزایش طول عمر شیر دارد.
بوبینهای سلونوئیدی (Solenoid Coils)
بوبینها با دریافت فرمان الکتریکی، سوپاپهای داخلی را فعال کرده و مسیر جریان روغن را تغییر میدهند. تعداد بوبینها با توجه به مدل شیر متفاوت بوده و مستقیماً بر قابلیتهایی مانند کنترل تکسرعته یا دوسرعته و ایجاد حرکت نرم تأثیر میگذارد.
اسپول و سوپاپهای کنترلی (Spool & Control Valves)
این مجموعه وظیفهی کنترل مسیر، فشار و دبی روغن را بر عهده دارد. حرکت دقیق اسپول باعث میشود روغن با مقدار مناسب به سیلندر وارد شده یا از آن خارج شود و در نتیجه حرکت کابین یکنواخت و کنترلشده انجام میگیرد.
پیچهای تنظیم (Adjustment Screws)
پیچهای تنظیم برای تنظیم پارامترهایی مانند سرعت حرکت، شتاب، کاهش سرعت و توقف نرم مورد استفاده قرار میگیرند. تنظیم صحیح این بخش تأثیر مستقیمی بر کیفیت حرکت آسانسور و حذف ضربه در زمان شروع و پایان حرکت دارد.
شیر دستی اضطراری (Manual Lowering Valve)
این شیر امکان پایین آوردن کابین را در شرایط اضطراری مانند قطع برق یا خرابی سیستم الکتریکی فراهم میکند و یکی از اجزای مهم ایمنی در پاوریونیت آسانسور محسوب میشود.
درگاههای اتصال و تجهیزات جانبی (In/Out Ports)
شیر بلین دارای ورودی و خروجیهای استاندارد برای اتصال به پمپ، سیلندر و مخزن روغن است و معمولاً امکان نصب تجهیزاتی مانند مانومتر، سوئیچ فشار و سایر تجهیزات کنترلی نیز روی آن پیشبینی شده است.
شیوه عملکرد شیر هیدرولیک آسانسوری بلین
عملکرد شیر هیدرولیک آسانسوری بلین بر پایهی کنترل دقیق فشار، دبی و مسیر جریان روغن در مدار هیدرولیک است. این شیر با هماهنگی میان پمپ، سیلندر و مدار کنترل، حرکت کابین را در تمام مراحل صعود، نزول و توقف مدیریت میکند. این مراحل را میتوان بهصورت زیر خلاصه کرد:
۱. دریافت فرمان حرکت
پس از انتخاب طبقه، سیستم کنترل آسانسور فرمان حرکت را صادر میکند. همزمان، موتور الکتریکی و پمپ هیدرولیک فعال شده و بوبینهای مربوط به شیر بلین نیز بر اساس جهت حرکت تحریک میشوند.
۲. کنترل جریان روغن
با فعال شدن شیر، مسیر عبور روغن بین پمپ، سیلندر و مخزن تنظیم میشود. در حرکت رو به بالا، روغن تحت فشار به سمت سیلندر هدایت شده و در حرکت رو به پایین، روغن بهصورت کنترل شده از سیلندر خارج میشود.
۳. تنظیم سرعت و شتاب کابین
در طول حرکت، شیر با استفاده از سوپاپهای داخلی و پیچهای تنظیم، دبی روغن را کنترل میکند تا کابین با سرعت یکنواخت، شتاب مناسب و بدون لرزش حرکت کند. در مدلهای پیشرفته، امکان کنترل چندمرحلهای سرعت نیز وجود دارد.
۴. کاهش سرعت و توقف نرم
با نزدیک شدن کابین به طبقهی مقصد، شیر به تدریج دبی روغن را کاهش میدهد تا سرعت کابین بهصورت کنترل شده کاهش یابد و توقف نهایی بدون ضربه و با دقت بالا در تراز طبقه انجام شود.
۵. حفظ ایمنی و آمادهسازی برای سیکل بعدی
پس از توقف، شیر فشار مدار را در وضعیت پایدار نگه میدارد و در صورت وقوع شرایط اضطراری، از طریق مدارهای ایمنی و شیر دستی، امکان کنترل حرکت کابین را فراهم میکند. سپس سیستم برای دریافت فرمان بعدی آماده میشود.
انواع شیر هیدرولیک آسانسوری بلین
شیرهای آسانسوری بلین خود برای کاربردها، ظرفیتها و سرعتهای مختلف طراحی شده است. به طور کلی، میتوان آنها را در سه خانوادهی اصلی KV، EV و شیرهای الکترونیکی (Electronic) طبقهبندی کرد که هر یک برای نیازهای مشخصی توسعه یافتهاند.

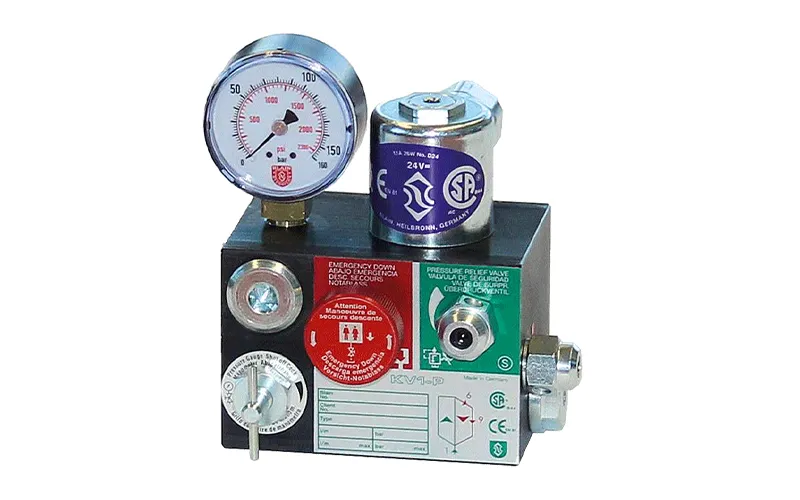

شیر هیدرولیک آسانسوری بلین KV1P
مدل KV1P سادهترین عضو خانواده KV و یک شیر تکبوبین (Single Solenoid) است که معمولاً در آسانسورها و بالابرهای هیدرولیکی با ظرفیت و سرعت پایین استفاده میشود. این مدل حرکت رو به پایین را بهصورت کنترلشده مدیریت میکند و به دلیل ساختار ساده، قیمت مناسب و نگهداری آسان، گزینهای اقتصادی برای پروژههای کوچک است.

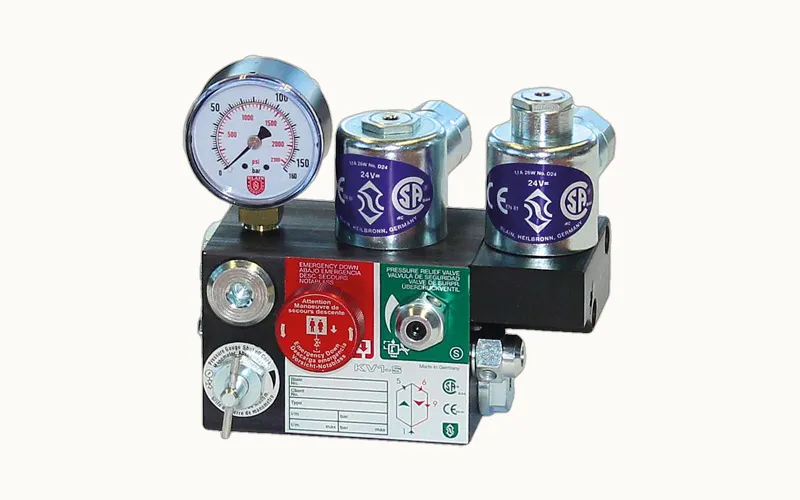

شیر هیدرولیک آسانسوری بلین KV1S
KV1S از پرکاربردترین شیرهای بلین محسوب میشود که دو بوبین برای کنترل دقیقتر حرکت دارد. این مدل علاوه بر ایجاد حرکت نرم در زمان صعود، امکان کنترل بهتر سرعت و کاهش ضربه هنگام توقف را فراهم میسازد و بدین ترتیب در بسیاری از آسانسورهای هیدرولیکی مسکونی و تجاری به عنوان انتخاب استاندارد کاربرد دارد.

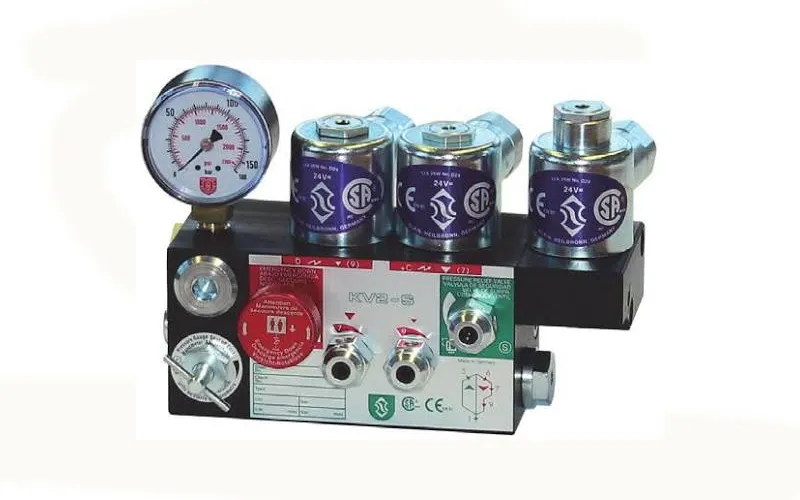

شیر هیدرولیک آسانسوری بلین KV2S
مدل KV2S از سه بوبین استفاده میکند و برای آسانسورهایی است که به کنترل دقیقتر سرعت، بهویژه در زمان پایین آمدن کابین، نیاز دارند. در این مدل، حرکت نزولی به صورت دو مرحلهای کنترل میشود تا کابین با سرعت مناسب حرکت کرده و پیش از رسیدن به طبقه، به نرمی کاهش سرعت داده و متوقف شود. این ویژگی باعث افزایش کیفیت حرکت و کاهش استهلاک تجهیزات میشود.

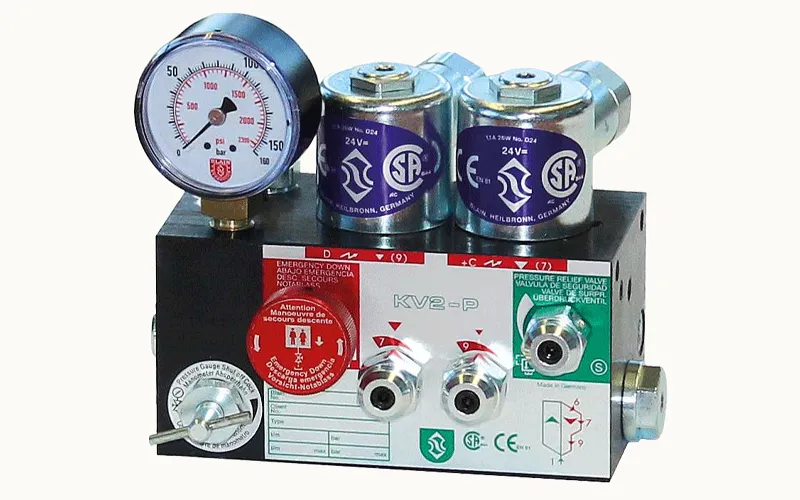

شیر هیدرولیک آسانسوری بلین KV2P
مدل KV2P با بهرهگیری از دو بوبین، امکان کنترل نرم و دقیق حرکت کابین را در کاربردهای خاص فراهم میکند. این مدل برای سیستمهایی طراحی شده که به عملکردی روانتر نیاز دارند، اما به قابلیتهای پیشرفته مدلهای KV2S یا EV احتیاج ندارند.

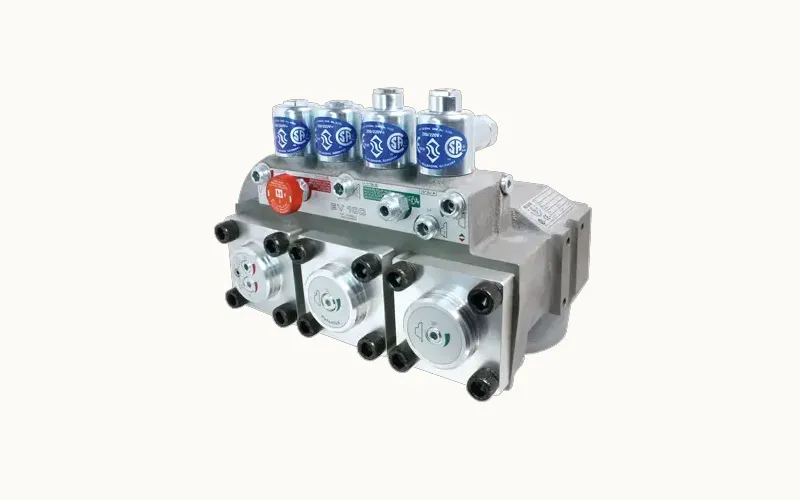

شیر هیدرولیک آسانسوری بلین سری EV
سری EV پیشرفتهترین خانواده شیرهای سلونوئیدی مکانیکی بلین بهشمار میرود. این شیرها معمولاً با چهار بوبین عرضه شده و قابلیت کنترل دو سرعته در هر دو جهت حرکت را دارند. عملکرد بسیار نرم، قابلیت تنظیم گسترده، دقت بالای توقف و امکان استفاده در آسانسورهای با ظرفیت و سرعت بالاتر، از مهمترین ویژگیهای این خانواده است. شیرهای سری EV در سایزهای مختلف برای پاوریونیتهای سبک تا سنگین تولید میشوند.
شیر هیدرولیک آسانسوری بلین سری VF
سری VF برای سیستمهایی طراحی شده است که از الکتروموتورهای مجهز به اینورتر استفاده میکنند. در این مدل، کنترل سرعت موتور و عملکرد شیر به صورت هماهنگ انجام میشود تا حرکت کابین با حداقل مصرف انرژی، کمترین صدا و بالاترین کیفیت ممکن انجام گیرد. استفاده از این سری در پروژههایی که کیفیت حرکت و بهرهوری انرژی اهمیت بیشتری دارد، رو به افزایش است.

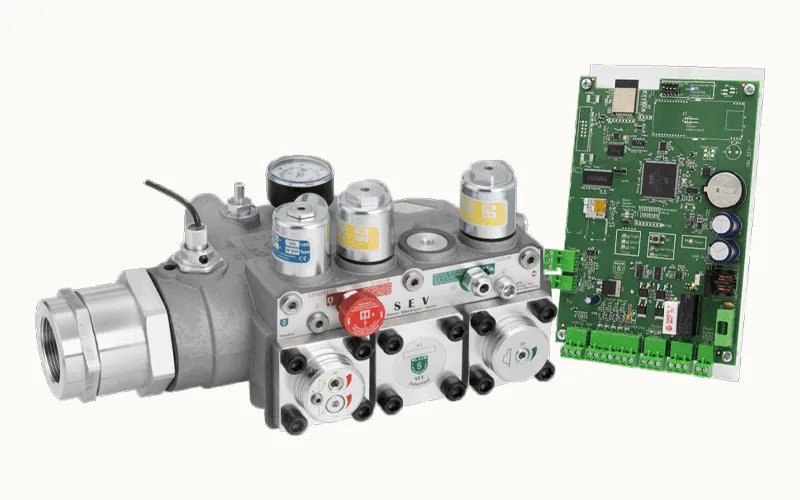

شیر هیدرولیک آسانسوری بلین الکترونیکی
شیرهای Electronic Lift Valve نسل جدید محصولات بلین هستند که در آنها تنظیم عملکرد به جای مکانیزمهای کاملاً مکانیکی، به صورت الکترونیکی انجام میشود. این شیرها با دریافت اطلاعات از سیستم کنترل، دبی و فشار روغن را با دقت بسیار بالایی تنظیم میکنند و عملکرد آنها تا حد زیادی مستقل از تغییرات بار کابین و دمای روغن است. کیفیت حرکت بسیار نرم، دقت بالای همترازی کابین با طبقات و کاهش نیاز به تنظیمات دورهای، از مهمترین مزایای این خانواده محسوب میشود.
جدول مشخصات فنی شیر هیدرولیک آسانسوری بلین
جدول زیر، مقایسهای از مهمترین ویژگیهای فنی و عملکردی خانوادههای اصلی شیرهای هیدرولیک آسانسوری بلین را ارائه میدهد. این مدلها در سایزهای مختلف (مانند ¾، ۱، 1¼، 1½، ۲ و 2½ اینچ) تولید میشوند و بسته به سایز شیر، قابلیت پشتیبانی از دبیهای مختلف روغن، ظرفیتهای متفاوت آسانسور و توانهای گوناگون پاوریونیت را دارند.
| مدل | تعداد بوبین | نوع کنترل حرکت | استارت نرم | استاپ نرم | سرعت حرکت قابل پشتیبانی | کاربرد اصلی |
|---|---|---|---|---|---|---|
| KV1P | 1 | تکسرعته | ❌ | ✔ | تا 0.16 m/s | بالابرها و آسانسورهای کوچک |
| KV1S | 2 | تکسرعته | ✔ | ✔ | تا 0.16 m/s | آسانسورهای مسکونی و تجاری سبک |
| KV2S | 3 | دوسرعته در حرکت رو به پایین | ✔ | ✔ | تا 0.30 m/s | آسانسورهای خانگی و ساختمانهای کمارتفاع |
| KV2P | 2 | تکسرعته | ✔ | ✔ | تا 0.16 m/s | آسانسورهای هیدرولیکی با نیاز به کنترل نرمتر نسبت به KV1P |
| EV Series | 4 | دوسرعته در صعود و نزول | ✔ | ✔ | تا 1.0 m/s | آسانسورهای پرتردد و ظرفیت بالا |
| VF Series | متغیر | کنترل سروو با اینورتر | ✔ | ✔ | متناسب با سیستم درایو | سیستمهای مجهز به VFD و حرکت بسیار نرم |
| Electronic Lift Valve | الکترونیکی | کنترل دیجیتال دبی و فشار | ✔ | ✔ | متناسب با سیستم | آسانسورهای پیشرفته با دقت و کیفیت حرکت بالا |
مزایای شیر هیدرولیک آسانسوری بلین
شیر هیدرولیک آسانسوری بلین از دقت بالا، کیفیت ساخت ممتاز و قابلیت اطمینان قابل توجه برخوردار است. مهمترین مزایای این شیر عبارتاند از:
- حرکت نرم و بدون ضربه: کنترل دقیق دبی روغن موجب استارت، حرکت و توقف نرم کابین شده و آسایش سرنشینان را افزایش میدهد.
- ایمنی بالا: بهرهگیری از مدارهای حفاظتی و شیر دستی اضطراری، ایمنی سیستم را در شرایط عادی و اضطراری ارتقا میدهد.
- دقت کنترل زیاد: امکان تنظیم دقیق سرعت، شتاب و زمان توقف باعث عملکرد پایدار و ترازگیری دقیق کابین در طبقات میشود.
- کیفیت ساخت و دوام بالا: استفاده از مواد اولیه باکیفیت و ماشینکاری دقیق، مقاومت شیر را در برابر سایش و کارکرد مداوم افزایش میدهد.
- تنوع مدلها: وجود خانوادههای KV، EV، VF و مدلهای الکترونیکی، انتخاب مناسبترین شیر را برای انواع آسانسورها و بالابرها امکانپذیر میکند.
- سرویس و نگهداری آسان: طراحی مناسب و دسترسی آسان به بخشهای تنظیمی، انجام سرویسهای دورهای و تعمیرات را سادهتر میکند.
- استاندارد بینالمللی: طراحی این شیرها مطابق استانداردهای معتبر صنعت آسانسور انجام شده و در پروژههای مختلف سراسر جهان مورد استفاده قرار میگیرند.

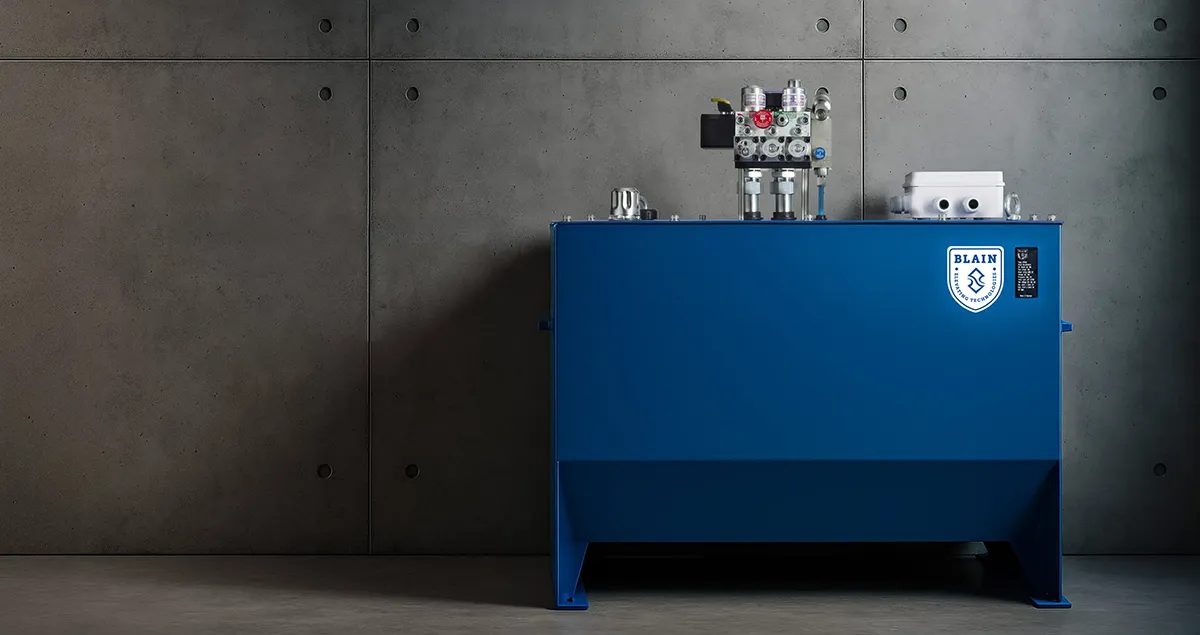

کاربرد شیر هیدرولیک آسانسوری بلین
با مزایای فراوان، شیر هیدرولیک آسانسوری بلین در طیف گستردهای از آسانسورها و بالابرهای هیدرولیکی کاربرد دارد. از مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
- آسانسورهای مسکونی
- آسانسورهای تجاری و اداری
- آسانسورهای بیمارستانی
- بالابرهای صنعتی و باربری
- آسانسورهای خودروبر
- بالابرهای ویژه و سفارشی
- پروژههای مجهز به سیستمهای کنترل پیشرفته
خرید شیر هیدرولیک آسانسوری بلین؛ حرکت دقیق و نرم آسانسور
شیر هیدرولیک آسانسوری بلین با کنترل دقیق جریان و فشار روغن، نقش اساسی در کیفیت حرکت، ایمنی و عملکرد پایدار آسانسور دارد. کیفیت ساخت بالا، تنظیم دقیق، تنوع مدلها و دوام طولانیمدت، این محصول را به یکی از معتبرترین شیرهای آسانسوری در بازار جهانی تبدیل کرده است.
در زمان انتخاب شیر هیدرولیک آسانسوری بلین، توجه به عواملی مانند ظرفیت و سرعت آسانسور، دبی پمپ، قطر جک، نوع سیستم کنترل و شرایط بهرهبرداری ضروری است. به همین دلیل امکان مشاوره، استعلام قیمت و خرید این شیرهای آسانسوری با توجه به نوع پروژهی شما به آسانی در تجهیز صنعت فراهم شده است.
