پمپ دنده خارجی آرافن سری PLA یکی از باکیفیت ترین و محبوب ترین تجهیزات هیدرولیک ساخت ایران است که به دلیل طراحی بهینه، بدنه آلومینیومی مستحکم و راندمان بالا، جایگاه ویژهای در خطوط تولید و ماشینآلات صنعتی دارد. این قطعه صنعتی با ابعاد فشرده و توانایی تحمل فشارهای کاری بالا، گزینه ای ایدهآل و مقرون به صرفه برای تامین دبی و هدایت جریان سیال در انواع مدارهای هیدرولیک سبک و نیمه سنگین به شمار می رود.
جدول مشخصات فنی پمپ دنده ای آرافن سری PLA
اطلاعات فنی دقیق برای انتخاب پمپ بسیار حیاتی است. در جدول زیر، ویژگی های کلیدی مدل های شاخص این پمپ هیدرولیک بر اساس ظرفیت و فشارهای کاری درج شده است:
| مدل پمپ | حجم جابجایی (cm³/rev) | دبی خروجی (L/min) | فشار کاری پیوسته (bar) | حداکثر فشار لحظهای (bar) | حداکثر دور موتور (rpm) |
|---|---|---|---|---|---|
| 1LA36CE10R | ۲۴ | ۳۶ | ۲۵۰ | ۲۷۵ | ۳۰۰۰ |
| 1LA45CE10R | ۳۰ | ۴۵ | ۲۵۰ | ۲۷۵ | ۳۰۰۰ |
| 1LA54CE10R | ۳۶ | ۵۴ | ۲۲۵ | ۲۵۰ | ۲۸۰۰ |
| 1LA66CE10R | ۴۴ | ۶۶ | ۲۰۰ | ۲۲۵ | ۲۸۰۰ |
| 1LA84CE10R | ۵۶ | ۸۴ | ۱۷۵ | ۲۰۰ | ۲۶۰۰ |
پمپ دنده خارجی آرافن PLA چیست؟
سیستم های هیدرولیک صنعتی برای انتقال انرژی و جابجایی سیالات به تجهیزاتی با دقت بالا و ساختار مستحکم نیاز دارند. پمپ هیدرولیک دنده ای آرافن سری PLA یکی از ابزارهای کلیدی در مدارات هیدرولیک به شمار می رود که وظیفه تبدیل انرژی مکانیکی (ناشی از چرخش موتور) به انرژی هیدرولیکی (جریان سیال) را بر عهده دارد. این پمپ بر پایه عملکرد جابجایی مثبت کار می کند؛ به این معنی که با هر بار چرخش محور پمپ، حجم مشخص و ثابتی از سیال هیدرولیک به سمت خروجی فرستاده می شود.
پمپ دنده خارجی آرافن PLA چگونه کار می کند؟

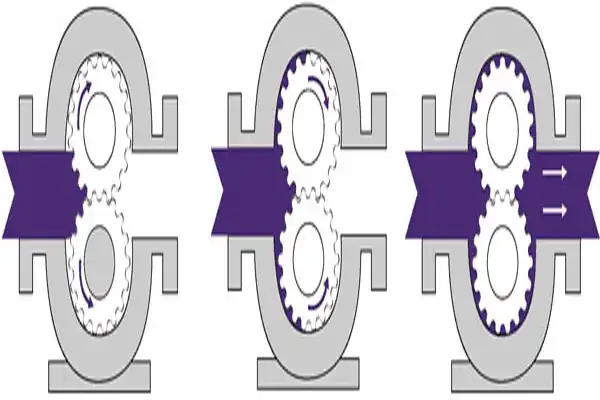

ساختار داخلی این تجهیز از دو دنده مجزا تشکیل شده است که با یکدیگر درگیر هستند. یکی از این دنده ها «دنده محرک» نام دارد که به شفت ورودی متصل است و نیروی خود را مستقیم از الکتروموتور یا موتور احتراقی دریافت می کند. دنده دیگر، «دنده متحرک» است که در اثر درگیری با دنده اول به حرکت درمی آید. با چرخیدن دنده ها، در سمت مکش پمپ (ورودی)، دندانه ها از یکدیگر باز می شوند. این فاصله گرفتن دندانه ها باعث ایجاد یک ناحیه کم فشار یا خلاء نسبی در ورودی پمپ می شود. در نتیجه این اختلاف فشار، روغن هیدرولیک موجود در مخزن به داخل پمپ کشیده می شود.
پس از ورود روغن به فضای بین دندانه ها و پوسته پمپ، سیال هیدرولیک در محیط پوسته به دام می افتد و همراه با حرکت چرخشی دنده ها به سمت دهانه خروجی (فشار) هدایت می شود. در این بخش، دندانه های دو چرخ دنده مجدداً با یکدیگر درگیر می شوند. درگیری دنده ها حجم فضای موجود را به شدت کاهش داده و مانع از بازگشت سیال به سمت ورودی می شود. این فرآیند مکانیکی مداوم، جریان یکنواخت، پیوسته و پرفشاری از سیال را به درون سیستم هیدرولیک تزریق می کند تا جک ها، هیدرو موتورها و سایر محرک ها به حرکت درآیند.
انواع پمپ دنده خارجی آرافن PLA
این گروه از پمپ های تولیدی شرکت آرافن نایین بر اساس حجم جابجایی سیال (سیسی بر دور) و لیتراژ خروجی به مدل های متنوعی تقسیم می شوند. تنوع مدل ها به طراحان سیستم های هیدرولیک اجازه می دهد تا متناسب با دبی مورد نیاز و توان موتور خود، دقیق ترین انتخاب را داشته باشند. کدهای فنی رایج این محصول عبارتند از:
- 1LA36CE10R: دارای لیتراژ نامی ۳۶ لیتر در دقیقه (حجم جابجایی ۲۴ سانتیمتر مکعب بر دور)
- 1LA45CE10R: دارای لیتراژ نامی ۴۵ لیتر در دقیقه (حجم جابجایی ۳۰ سانتیمتر مکعب بر دور)
- 1LA54CE10R: دارای لیتراژ نامی ۵۴ لیتر در دقیقه (حجم جابجایی ۳۶ سانتیمتر مکعب بر دور)
- 1LA66CE10R: دارای لیتراژ نامی ۶۶ لیتر در دقیقه (حجم جابجایی ۴۴ سانتیمتر مکعب بر دور)
- 1LA84CE10R: دارای لیتراژ نامی ۸۴ لیتر در دقیقه (حجم جابجایی ۵۶ سانتیمتر مکعب بر دور)
علاوه بر این موارد، مدل های دیگری مانند 1LA75CE10R، 1LA95CE10R، 1LA100CE10R و 1LA115CE10R نیز در بازار موجود هستند که هر کدام ظرفیت حجمی خاصی را پوشش می دهند تا نیازهای مدارهای هیدرولیک سبک، نیمه سنگین و سنگین را برطرف کنند.
کاربردهای پمپ آرافن PLA
ویژگی های ساختاری و قابلیت تحمل فشار بالا سبب شده است که این پمپ در طیف وسیعی از ماشینآلات صنعتی و عمرانی به کار گرفته شود. برخی از مهم ترین زمینه های کاربرد این تجهیز عبارتند از:
- ماشینآلات کشاورزی: انواع تراکتورها، کمباین ها و سیستم های فرمان هیدرولیک ادوات کشاورزی به این پمپ ها برای تامین انرژی جک های بالابر مجهز می شوند.
- تجهیزات راه سازی و عمرانی: در مینی لودرها، جرثقیل های سبک و بالابرهای هیدرولیکی برای جابجایی بار و کنترل بازوها استفاده می شود.
- پرس های هیدرولیک کارگاهی: برای تامین فشار اولیه و دبی مناسب در پرس های هیدرولیکی با تناژهای سبک و متوسط کاربرد دارد.
- آسانسورها و بالابرهای هیدرولیک هوملیفت: به دلیل تولید جریان پایدار و قابلیت اطمینان بالا، در مدار هیدرولیک آسانسورهای خانگی و فروشگاهی استفاده گسترده ای دارد.
- یونیت های هیدرولیک صنعتی (پاورپک): به عنوان منبع اصلی تولید جریان در سیستم های خطوط تولید، کارخانجات فولاد، قالب سازی و ماشین های تزریق پلاستیک به کار می رود.
مزایای استفاده از پمپ دنده ای آرافن PLA
انتخاب این پمپ توسط صنعتگران به دلیل ویژگی های فنی مثبت و اقتصادی آن است. بارزترین مزیت های این محصول شامل موارد زیر می شود:
- مقاومت بالا در برابر فشار: مدلهای ظرفیت پایین این سری توانایی کارکرد مداوم در فشار ۲۵۰ بار را دارند که برای یک پمپ چرخ دنده ای ابعادی بسیار مطلوب است.
- راندمان حجمی مناسب: ساختار مهندسی شده و فاصله بسیار کم بین لبه دنده ها و پوسته آلومینیومی، میزان نشتی داخلی روغن را به حداقل رسانده و کارایی پمپ را ارتقا می دهد.
- ساختمان ساده و نگهداری آسان: پمپ های دنده خارجی قطعات متحرک کمی دارند؛ همین امر فرآیند عیب یابی، دمونتاژ و تعمیر آن ها را بسیار ساده تر از پمپ های پیستونی می کند.
- ابعاد فشرده و وزن کم: بدنه آلومینیومی مستحکم علاوه بر کاهش وزن نهایی قطعه، به تبادل حرارتی بهتر پمپ با محیط کمک می کند.
- دسترسی آسان به قطعات یدکی: به دلیل بومی بودن فرآیند ساخت، در صورت بروز خرابی، قطعات جانبی و کیت های آب بند آن به راحتی در بازار یافت می شوند.
نکات نصب و راه اندازی
خطا در مراحل نصب پمپ هیدرولیک می تواند در همان لحظات اولیه شروع به کار، آسیب های شدیدی به دنده ها و پوسته وارد کند. برای جلوگیری از این اتفاق، رعایت اصول زیر الزامی است:
۱. هم راستایی کامل شفتها: شفت پمپ و شفت الکتروموتور باید کاملاً هم راستا باشند. هرگونه انحراف زاویه ای یا محوری (تراز نبودن) باعث اعمال نیروی شعاعی به بلبرینگ ها و کاسه نمد پمپ شده و خیلی زود منجر به نشت روغن و شکستن شفت می شود. استفاده از کوپلینگ های انعطاف پذیر استاندارد در این بخش توصیه می شود.
۲. بررسی جهت چرخش: قبل از استارت موتور، جهت چرخش شفت موتور را با جهت فلش حک شده روی بدنه پمپ (راست گرد یا چپ گرد بودن) تطبیق دهید. چرخیدن پمپ در جهت عکس باعث ایجاد مکش در دهانه خروجی و آسیب فوری به آب بندها می شود.
۳. هواگیری و پر کردن اولیه: هرگز پمپ را به صورت خشک روشن نکنید. پیش از روشن کردن مدار، داخل محفظه پمپ را از طریق دهانه مکش با روغن هیدرولیک تمیز پر کنید تا در ثانیه های اولیه شروع کار، روان کاری قطعات داخلی به درستی انجام شود.
۴. لوله مکش مناسب: سایز لوله یا شیلنگ ورودی باید کاملاً متناسب با دهانه مکش پمپ باشد. کوچک بودن قطر لوله ورودی یا وجود زانوئی های متعدد باعث بروز پدیده کاویتاسیون (ایجاد حباب های هوا و انفجار آن ها درون پمپ) می شود که پوسته داخلی پمپ را تخریب می کند.
اصول نگهداری و عیبیابی
حفظ سلامت مدار هیدرولیک در گرو پایش مستمر وضعیت روغن و کارکرد صحیح پمپ است. برای افزایش طول عمر مفید پمپ آرافن PLA، راهکارهای زیر را در برنامه نگهداری خود قرار دهید:
- کنترل کیفیت و دمای روغن: بیش از ۸۰ درصد خرابی های پمپ های هیدرولیک ناشی از آلودگی روغن است. ورود ذرات ریز فلزی یا گرد و غبار به درون پمپ، ایجاد خط و خش روی دنده ها و بدنه را به همراه دارد. دوره های تعویض روغن و فیلترهای مکش و برگشت را به طور منظم اجرا کنید. همچنین دمای روغن نباید از ۶۰ درجه سانتی گراد فراتر رود، زیرا کاهش ویسکوزیته روغن باعث سایش شدید قطعات می شود.
- جلوگیری از ورود هوا به مدار: اگر در حین کارکرد سیستم، صدای بوق ممتد یا لرزش های شدیدی از پمپ شنیده شد، به سرعت اتصالات لوله مکش را چک کنید. نفوذ هوا به درون روغن سبب بروز لرزش، نوسان فشار و فرسایش زودرس دنده ها می شود.
- پایش نشتی ها: هرگونه آثار روغن در اطراف شفت ورودی نشان دهنده خراب شدن کاسه نمد (آب بند روغن) است. تعویض به موقع کیت های آب بندی از افت فشار مدار و هدررفت سیال جلوگیری می کند.
