پمپ دنده خارجی یکی از ساده ترین و در عین حال مطمئن ترین تجهیزات تولید فشار در مدارهای هیدرولیک به شمار می رود و برند رکسپورت (Rexport) یکی از تولیدکنندگانی است که این نوع پمپ را در رده بندی های مختلف فشاری و حجم جابجایی عرضه می کند. این پمپ ها بر پایه چرخش دو چرخ دنده درگیر با یکدیگر کار می کنند؛ یکی از چرخ دنده ها به محور محرک متصل است و دیگری صرفاً توسط درگیری دندانه ها به حرکت در می آید. در ناحیه ای که دندانه ها از هم جدا می شوند، حجم محفظه افزایش و فشار کاهش می یابد و همین افت فشار باعث مکش روغن از مخزن می شود؛ در ادامه، روغن در فضای بین دندانه ها و بدنه پمپ به سمت خروجی رانده شده و وارد مدار هیدرولیک می شود. مجموعه رکسپورت طیف وسیعی از این پمپ ها را در قالب گروه های تک، دوبل و حتی سه گانه تولید می کند که هرکدام برای نیاز مشخصی در سیستم های هیدرولیک طراحی شده اند.
پمپ هیدرولیک دنده خارجی Rexportچیست و چه کاربردی دارد؟
پمپ دنده خارجی وظیفه تبدیل انرژی مکانیکی محور گردان (معمولاً متصل به موتور الکتریکی یا موتور احتراقی) را به انرژی هیدرولیکی روغن بر عهده دارد. در این فرایند، روغن هیدرولیک با دبی و فشار مشخص از پمپ خارج می شود تا انرژی لازم برای حرکت سیلندرها، موتورهای هیدرولیک یا سایر عملگرها را تأمین کند. سادگی ساختار، تعداد کم قطعات متحرک و هزینه نسبتاً پایین تولید و تعمیر، این نوع پمپ را به یکی از پرکاربردترین انتخاب ها در صنایع مختلف تبدیل کرده است.
منطق کدگذاری مدل ها
در اکثر سری های رکسپورت، بخش ابتدایی کد مدل نشان دهنده گروه ساختاری (مانند ۱، ۲ یا ۳) و رده فشاری پمپ است. بخش بعدی، حجم جابجایی نامی بر حسب میلی لیتر بر دور را مشخص می کند که برای هر سری در یک بازه استاندارد تعریف شده است. در ادامه کد، نوع شافت (مخروطی، شیاردار یا کلیددار)، نوع اتصال ورودی و خروجی روغن (فلنجی یا رزوهای) و جهت چرخش (ساعت گرد یا پادساعت گرد) درج می شود. این ساختار کدگذاری به کاربر اجازه می دهد بدون نیاز به مراجعه مکرر به کاتالوگ، مشخصات دقیق پمپ مورد نظر خود را از روی کد سفارش تشخیص دهد.
انواع پمپ هیدرولیک دنده خارجی Rexport
محصولات رکسپورت در چند گروه ساختاری اصلی دسته بندی می شوند که هرکدام بازه حجم جابجایی، فشار کاری و ابعاد فیزیکی متفاوتی دارند. این تفکیک به انتخاب پمپ متناسب با نیاز واقعی مدار هیدرولیک کمک می کند و از پرداخت هزینه اضافی برای ظرفیتی بیش از نیاز یا انتخاب پمپی با ظرفیت ناکافی جلوگیری می کند.

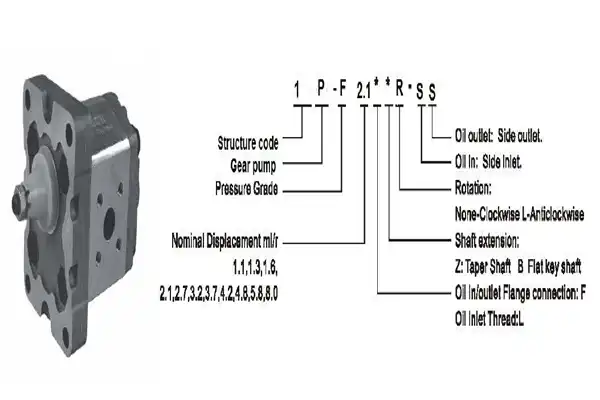

گروه ۱ (سری 1PF و 1DPF)
سری 1PF کوچک ترین گروه ساختاری در میان پمپ های رکسپورت است و در حجم های جابجایی از ۱.۱ تا ۸.۰ میلی لیتر بر دور تولید می شود. فشار کاری نامی این سری ۲۰ مگاپاسکال و فشار حداکثر آن بسته به مدل بین ۲۰ تا ۲۵ مگاپاسکال متغیر است. این پمپ ها در دو نوع شافت مخروطی (Taper Shaft) و شافت تخت کلیددار (Flat Key Shaft) عرضه می شوند و اتصال ورودی و خروجی روغن از طریق فلنج جانبی انجام می گیرد. نسخه دوبل این گروه با عنوان 1DPF شناخته می شود و امکان تغذیه دو مدار مستقل را با یک واحد محرک فراهم می کند؛ در این مدل دو پمپ به صورت تاندم پشت سر هم سوار شده اند و هرکدام دبی و فشار جداگانه ای تولید می کنند.

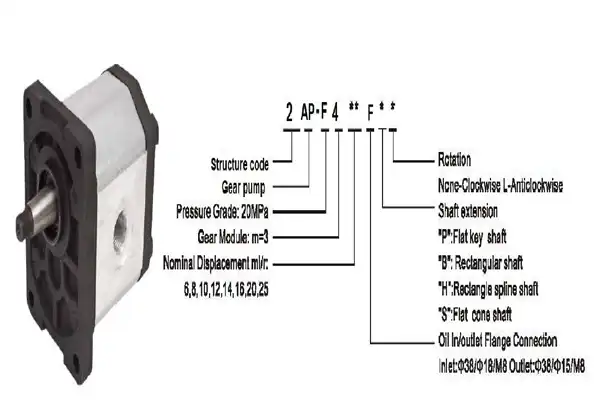

گروه ۲ (سری 2APF و 2DAPF)
سری 2APF با مدول دندانه ۳ و رده فشاری ۲۰ مگاپاسکال طراحی شده و حجم جابجایی آن از ۶ تا ۲۵ میلیلیتر بر دور را پوشش می دهد. این سری در چند نوع شافت از جمله شافت کلیددار تخت، شافت مستطیلی، شافت شیار مستطیلی و شافت مخروطی تخت در دسترس است که با حروف P، B، H و S از یکدیگر متمایز می شوند. اتصال ورودی این سری معمولاً با فلنج Φ۳۸ و پیچ M8 و خروجی با فلنج Φ۳۸ و پیچ M8 انجام می شود. مدل دوبل این گروه، یعنی 2DAPF، دو پمپ هم محور را در یک بدنه ترکیب کرده و برای سیستم هایی که نیاز به دو مدار با دبی های متفاوت دارند (مثلاً یک مدار فرمان و یک مدار بالابر) کاربرد فراوانی دارد.

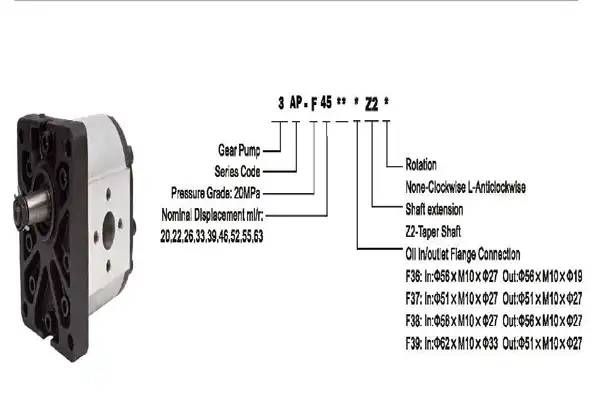

گروه ۳ (سری 3APF و 3ADPF)
سری 3APF بزرگ ترین گروه ساختاری استاندارد در میان مدل های بررسی شده رکسپورت است و حجم جابجایی آن از ۲۰ تا ۶۳ میلی لیتر بر دور متغیر است. این سری نیز با رده فشاری ۲۰ مگاپاسکال (نامی) و حداکثر ۲۵ مگاپاسکال طراحی شده و حداکثر سرعت چرخش مجاز آن ۳۰۰۰ دور بر دقیقه است. اتصالات ورودی و خروجی این سری در چهار پیکربندی مختلف (F36 تا F39) با قطرها و رزوه های متفاوت عرضه می شود تا با انواع مختلف اتصالات لوله کشی موجود در مدار هماهنگ شود. نسخه دوبل این گروه با نام 3ADPF شناخته می شود و حجم جابجایی آن از ۱۰ تا ۴۰ میلی لیتر بر دور در هر واحد پمپ متغیر است؛ این مدل برای ماشینآلات سنگین تر که به دو منبع فشار مستقل با دبی بالاتر نیاز دارند مناسب است.
جدول مشخصات فنی
جدول زیر خلاصه ای از مشخصات اصلی سری های مختلف پمپ دنده خارجی Rexport را نشان می دهد.
| سری | حجم جابجایی (ml/r) | فشار نامی (MPa) | فشار حداکثر (MPa) | سرعت نامی (r/min) | سرعت حداکثر (r/min) | سرعت حداقل (r/min) |
|---|---|---|---|---|---|---|
| 1PF | ۱.۱ تا ۸.۰ | ۱۶ تا ۲۰ | ۲۰ تا ۲۵ | ۲۰۰۰ | ۲۱۰۰ تا ۶۰۰۰ | ۶۰۰ |
| 1DPF (دوبل) | ۱.۱ تا ۸.۰ | ۱۶ تا ۲۰ | ۲۰ تا ۲۵ | ۲۰۰۰ تا ۲۵۰۰ | ۳۰۰۰ تا ۵۰۰۰ | - |
| 2APF | ۶ تا ۲۵ | ۲۰ | ۲۵ | ۲۰۰۰ | ۳۰۰۰ | ۶۰۰ |
| 2DAPF (دوبل) | ۴ تا ۲۵ (هر واحد) | - | - | - | - | - |
| 3APF | ۲۰ تا ۶۳ | ۲۰ | ۲۵ | - | ۳۰۰۰ | - |
| 3ADPF (دوبل) | ۱۰ تا ۴۰ (هر واحد) | ۲۰ | ۲۵ | ۲۰۰۰ | ۳۰۰۰ | - |
برای مدل های با حجم جابجایی بالاتر در هر سری، معمولاً فشار نامی و حداکثر کمی کاهش و سرعت مجاز چرخش نیز پایین تر تنظیم می شود؛ این موضوع به دلیل افزایش بار مکانیکی و گرمای تولیدی در حجم های بزرگ تر است. برای انتخاب دقیق مدل، توصیه می شود جدول کامل کاتالوگ فنی هر سری بررسی شود.
مزایای پمپ هیدرولیک دنده خارجی Rexport
استفاده از پمپ دنده خارجی در مقایسه با سایر انواع پمپ های هیدرولیک (مانند پمپ پره ای یا پیستونی) چند مزیت مشخص دارد که باعث می شود همچنان در طیف وسیعی از کاربردهای صنعتی و خودرویی انتخاب اول باشد:
- سادگی ساختار مکانیکی و تعداد کم قطعات متحرک که احتمال خرابی را کاهش می دهد.
- تحمل آلودگی روغن نسبت به پمپ های پیستونی و پره ای به دلیل لقی بیشتر بین قطعات.
- هزینه ساخت، خرید و تعمیر پایین تر در مقایسه با پمپ های دیگر با ظرفیت مشابه.
- وزن و ابعاد نسبتاً کوچک که نصب آن را در فضاهای محدود ماشینآلات ساده می کند.
- قابلیت تأمین دو مدار مستقل با مدل های دوبل بدون نیاز به موتور یا واحد محرک جداگانه.
- عمر کاری طولانی در صورت رعایت شرایط استاندارد روغن کاری و فیلتراسیون.
کاربردهای صنعتی
پمپ های دنده خارجی به دلیل تنوع در حجم جابجایی و رده فشاری، در طیف گسترده ای از تجهیزات و ماشینآلات به کار گرفته می شوند.
- سیستم های هیدرولیک ماشینآلات راه سازی و معدنی مانند بیل مکانیکی، لودر و بولدوزر.
- تجهیزات کشاورزی از جمله تراکتور، کمباین و سیستم های هیدرولیک ادوات کشاورزی.
- جک ها، بالابرها و سیستم های هیدرولیک واحدهای صنعتی ثابت.
- مدارهای فرمان هیدرولیک (Power Steering) در خودروها و ماشینآلات سنگین.
- واحدهای پاورپک (Power Pack) برای تأمین فشار در خطوط تولید و پرس های صنعتی.
- سیستم های روغن کاری گردشی در گیربکس ها و تجهیزات دوار صنعتی.
نکات نصب و راه اندازی پمپ هیدرولیک دنده خارجی Rexport
نصب صحیح پمپ دنده خارجی نقش مهمی در عملکرد پایدار و طول عمر آن دارد و باید با دقت و مطابق با توصیه های فنی سازنده انجام شود.
هم محوری و اتصال به واحد محرک
اتصال شافت پمپ به موتور یا گیربکس باید از طریق کوپلینگ مناسب و با رعایت دقیق هممحوری (Alignment) انجام شود؛ هرگونه انحراف زاویه ای یا شعاعی بین محور پمپ و محور محرک باعث ایجاد بار جانبی غیرمجاز روی بلبرینگ های پمپ و کاهش عمر آن ها خواهد شد. در مدل های با شافت مخروطی، نصب باید با گشتاور مشخص شده در کاتالوگ صورت گیرد تا از لغزش یا آسیب به محل اتصال جلوگیری شود. همچنین قبل از راه اندازی باید جهت چرخش پمپ (ساعتگرد یا پادساعتگرد) با جهت چرخش واحد محرک تطبیق داده شود، زیرا چرخش در جهت اشتباه می تواند به سرعت به آب بندی های داخلی پمپ آسیب برساند.
آماده سازی مدار و خط مکش
پیش از روشن کردن پمپ، باید مطمئن شد که خط مکش کاملاً آب بندی است و هیچ نشتی هوایی در اتصالات وجود ندارد، چرا که ورود هوا به مسیر مکش باعث ایجاد پدیده کاویتاسیون و آسیب سریع به دندانه های پمپ می شود. قطر لوله مکش باید متناسب با دبی پمپ انتخاب شود تا افت فشار بیش از حد مجاز در این مسیر ایجاد نشود؛ معمولاً سرعت روغن در خط مکش نباید از ۱.۲ متر بر ثانیه تجاوز کند. در راه اندازی اولیه، توصیه می شود پمپ چند ثانیه بدون بار یا با فشار پایین کار کند تا محفظه داخلی آن کاملاً پر از روغن شده و از کارکرد خشک جلوگیری شود.
نگهداری و افزایش طول عمر پمپ
نگهداری منظم و رعایت چند اصل ساده می تواند به طور قابل توجهی از خرابی های زودرس پمپ دنده خارجی جلوگیری کند و هزینه های تعمیر و توقف خط تولید را کاهش دهد.
- استفاده از روغن هیدرولیک با ویسکوزیته متناسب با دمای محیط کار و توصیه سازنده.
- تعویض دوره ای فیلتر روغن و کنترل میزان آلودگی سیال برای جلوگیری از سایش زودرس دندانه ها.
- بازرسی دوره ای از نظر نشتی روغن در محل آب بندی ها و اتصالات فلنجی.
- کنترل دمای کارکرد پمپ و جلوگیری از کارکرد طولانی مدت در دمای بالاتر از حد مجاز.
- اندازه گیری دورهای فشار و دبی خروجی برای تشخیص زودهنگام افت راندمان حجمی.
- اجتناب از کارکرد پمپ در فشار یا دور بالاتر از مقادیر حداکثر اعلام شده در جدول مشخصات فنی.
با رعایت این نکات، پمپ های دنده خارجی رکسپورت می توانند در بازه طولانی از زمان بهره برداری، عملکرد پایدار و راندمان قابل قبولی در مدارهای هیدرولیک ارائه دهند. انتخاب مدل مناسب از میان گروه های ساختاری ۱، ۲ و ۳ بر اساس دبی و فشار مورد نیاز مدار، همراه با نصب صحیح و برنامه نگهداری منظم، مهم ترین عواملی هستند که بر عملکرد و طول عمر این پمپ ها تأثیر می گذارند.
