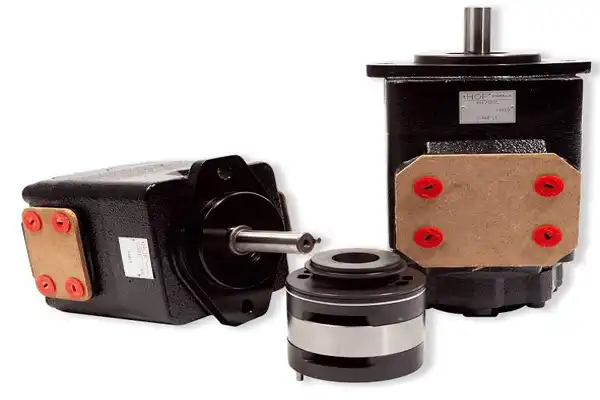

پمپ پره ای هیدرولیک HOF از نوع پمپهای جابهجایی مثبت (Positive Displacement) است که با استفاده از حرکت پره ها داخل روتور، روغن هیدرولیک را از سمت مکش دریافت کرده و با فشار مشخص به مدار ارسال می کند. این ساختار باعث می شود جریان خروجی یکنواخت بوده و نوسانات فشار به حداقل برسد. این پمپ ها برای مدارهایی مناسب هستند که به جریان پایدار، صدای کم و عملکرد نرم نیاز دارند. طراحی دقیق قطعات داخلی نیز موجب کاهش اصطکاک، افزایش راندمان و طول عمر تجهیز شده است.
نحوه عملکرد پمپ پره ای HOF
در داخل پمپ، روتوری قرار دارد که چندین شیار روی آن ایجاد شده است. داخل هر شیار یک پره متحرک قرار می گیرد. با چرخش روتور، نیروی گریز از مرکز یا فشار روغن باعث می شود پره ها به سمت بیرون حرکت کرده و با سطح داخلی رینگ تماس پیدا کنند.
به دلیل خارج از مرکز بودن رینگ نسبت به روتور، حجم فضای بین پره ها در یک سمت افزایش یافته و روغن به داخل پمپ مکیده می شود. با ادامه دوران روتور، این فضا کاهش پیدا کرده و روغن با فشار به سمت خروجی هدایت می شود. تکرار این فرآیند، جریان پیوسته روغن را در مدار هیدرولیک ایجاد می کند.
مشخصات فنی پمپ پره ای هیدرولیک HOF
پمپ های HOF در سری ها و حجم های مختلف تولید می شوند و مشخصات هر مدل ممکن است کمی متفاوت باشد. جدول زیر مشخصات کلی این محصولات را نشان می دهد.
| مشخصه | مقدار |
| نوع پمپ | پرهای (Vane Pump) |
| نوع عملکرد | جابهجایی مثبت |
| سیال کاری | روغن هیدرولیک معدنی |
| فشار کاری | تا حدود ۲۱۰ بار (بسته به مدل) |
| فشار لحظهای | تا حدود ۲۵۰ بار |
| دبی | متناسب با حجم جابهجایی هر مدل |
| جهت چرخش | راست گرد یا چپ گرد (بسته به سفارش) |
| نحوه نصب | فلنجی |
| محدوده سرعت | متناسب با مدل و سایز پمپ |
| قابلیت کوپل | تک و دوبل در برخی مدل ها |
| کاربرد | سیستم های هیدرولیکی صنعتی و ماشینآلات |
انواع پمپ پره ای هیدرولیک HOF
پمپ های HOF در چندین سری و حجم جابهجایی مختلف تولید می شوند تا بتوانند نیازهای متنوع صنایع را پوشش دهند. انتخاب مدل مناسب معمولا بر اساس دبی مورد نیاز، فشار کاری و فضای نصب انجام می شود.
پمپ پره ای تک HOF
در این مدل تنها یک مجموعه روتور و پره داخل بدنه قرار دارد و تمام ظرفیت پمپ صرف تأمین یک مدار هیدرولیکی می شود. این نوع برای دستگاه هایی مناسب است که تنها به یک خط تأمین روغن نیاز دارند.
پمپ پره ای دوبل HOF
پمپ های دوبل از دو مجموعه پمپاژ مستقل در یک بدنه مشترک تشکیل شده اند. هر بخش می تواند دبی متفاوتی تولید کند و به همین دلیل برای ماشینآلاتی که چند مدار هیدرولیکی دارند گزینه مناسبی محسوب می شوند.
مدل های مختلف بر اساس حجم جابهجایی
پمپ های HOF در ظرفیتهای متنوعی تولید می شوند تا بتوان متناسب با نیاز سیستم، میزان دبی مورد نظر را انتخاب کرد. افزایش حجم جابهجایی موجب افزایش دبی خروجی شده و در نتیجه توان بیشتری برای تغذیه عملگرهای هیدرولیکی فراهم می کند. انتخاب ظرفیت مناسب علاوه بر بهبود عملکرد، از افزایش مصرف انرژی و استهلاک تجهیزات نیز جلوگیری خواهد کرد.
مهم ترین ویژگی های پمپ پره ای هیدرولیک HOF
طراحی این پمپ هیدرولیک به گونه ای انجام شده که بتوانند در شرایط کاری مداوم عملکرد پایدار خود را حفظ کنند. استفاده از قطعات ماشین کاری شده با دقت بالا، توزیع مناسب فشار روی پره ها و ساختار متعادل روتور از عواملی هستند که کیفیت عملکرد این محصولات را افزایش داده اند.
+ عملکرد یکنواخت
به دلیل نحوه حرکت پره ها، جریان خروجی نسبت به بسیاری از پمپ های دنده ای یکنواخت تر بوده و نوسانات فشار کاهش پیدا می کند. این موضوع باعث عملکرد نرم تر عملگرهای هیدرولیکی می شود.
+ صدای کاری پایین
یکی از دلایل محبوبیت پمپ های پره ای، سطح صدای کمتر آن ها در مقایسه با بسیاری از پمپ های دنده ای است. این ویژگی در خطوط تولید و محیط هایی که کاهش آلودگی صوتی اهمیت دارد، یک مزیت مهم محسوب می شود.
+ راندمان مناسب
تلرانس دقیق قطعات داخلی و آب بندی مناسب موجب کاهش نشتی داخلی شده و بازده حجمی پمپ را افزایش می دهد. در نتیجه انرژی کمتری هدر رفته و عملکرد سیستم بهینه تر خواهد بود.
+ تعمیر و نگهداری آسان
ساختار داخلی این پمپ ها به گونه ای طراحی شده که در بسیاری از موارد امکان سرویس، تعویض پره ها و قطعات مصرفی بدون نیاز به تعویض کامل پمپ وجود دارد. این موضوع هزینه های نگهداری را کاهش می دهد.
کاربردهای پمپ پره ای هیدرولیک HOF
بسیاری از دستگاه های تولیدی برای تأمین نیروی جک ها، سیلندرها و عملگرهای هیدرولیکی از پمپ های پره ای استفاده می کنند. عملکرد نرم این پمپ باعث افزایش دقت حرکت تجهیزات و کاهش ضربات هیدرولیکی می شود.
برخی از این ماشینآلات عبارتند از:
- دستگاه های پرس هیدرولیک
- خطوط مونتاژ
- ماشینآلات بسته بندی
- دستگاه های تزریق پلاستیک
- تجهیزات برش و پانچ
کاربرد در صنایع فلزی و ماشین سازی
در صنایع فلزی، پایداری فشار روغن اهمیت زیادی دارد. پمپ های HOF می توانند جریان موردنیاز تجهیزات شکل دهی، خم کاری و برش فلزات را با نوسان کم تأمین کنند و موجب افزایش کیفیت عملیات شوند.
استفاده در تجهیزات راهسازی و عمرانی
بخشی از ماشینآلات عمرانی و تجهیزات جانبی آن ها از سیستم های هیدرولیکی بهره می برند. در این تجهیزات، پمپ پره ای وظیفه تأمین انرژی موردنیاز برای حرکت جک ها و سایر عملگرها را بر عهده دارد.
کاربرد در صنایع چوب و MDF
دستگاه های برش، پرس و ماشینآلات فرآوری چوب معمولاً به مدارهای هیدرولیکی با عملکرد یکنواخت نیاز دارند. استفاده از پمپ های پره ای در این تجهیزات، دقت عملکرد را افزایش داده و استهلاک سیستم را کاهش می دهد.
محدودیت های پمپ پره ای HOF
در کنار مزایا، آشنایی با محدودیت های این پمپ نیز به انتخاب صحیح کمک می کند. هرچند این موارد به معنی ضعف محصول نیست، اما باید متناسب با شرایط کاری مورد توجه قرار گیرند.
مهم ترین محدودیت های این پمپ عبارتند از:
- حساسیت بیشتر به آلودگی روغن نسبت به برخی پمپ های دنده ای
- نیاز به فیلتراسیون مناسب برای افزایش طول عمر
- مناسب نبودن برای سیالات با ویسکوزیته بسیار بالا
- کاهش راندمان در صورت استفاده از روغن نامناسب
- لزوم جلوگیری از ورود هوا به خط مکش
هنگام انتخاب پمپ پره ای HOF به چه نکاتی توجه کنیم؟
انتخاب پمپ صرفاً بر اساس برند یا قیمت تصمیم درستی نیست. برای دستیابی به عملکرد مطلوب، لازم است مشخصات پمپ با نیاز واقعی سیستم مطابقت داشته باشد. در غیر این صورت، علاوه بر کاهش بازده، احتمال خرابی زودهنگام تجهیزات نیز افزایش پیدا می کند.
- دبی مورد نیاز سیستم
اولین معیار، میزان دبی موردنیاز مدار هیدرولیک است. اگر ظرفیت پمپ کمتر از نیاز سیستم باشد، عملگرها با سرعت مطلوب حرکت نخواهند کرد و اگر بیش از حد نیاز انتخاب شود، مصرف انرژی افزایش پیدا می کند.
- فشار کاری
حداکثر فشار کاری مدار باید با فشار مجاز پمپ مطابقت داشته باشد. انتخاب پمپ با ظرفیت فشاری پایین تر از نیاز سیستم، عمر مفید آن را کاهش خواهد داد.
- سرعت دوران
هر پمپ دارای محدوده مشخصی از دور ورودی است. انتخاب الکتروموتور یا موتور محرک باید به گونه ای باشد که سرعت مجاز پمپ رعایت شود.
- نوع مدار هیدرولیک
اگر سیستم دارای دو مدار مستقل باشد، استفاده از پمپ دوبل می تواند فضای نصب را کاهش داده و هزینه تجهیز سیستم را کمتر کند.
- شرایط محیطی
دمای محیط، نوع روغن، میزان آلودگی، ساعات کار روزانه و شرایط نصب نیز در انتخاب مدل مناسب اهمیت دارند و باید پیش از خرید بررسی شوند.
نکات نصب و راهاندازی پمپ پره ای هیدرولیک HOF
نصب صحیح پمپ هیدرولیک تأثیر مستقیمی بر عملکرد، راندمان و طول عمر آن دارد. حتی اگر بهترین مدل پمپ را انتخاب کرده باشید، نصب غیراصولی می تواند باعث ایجاد لرزش، افزایش دمای روغن، افت فشار یا خرابی زودهنگام قطعات شود. رعایت چند نکته ساده هنگام راه اندازی، از بسیاری از مشکلات احتمالی جلوگیری می کند.
هم راستا بودن محور پمپ و الکتروموتور
در صورتی که محور پمپ و موتور به درستی هم راستا نباشند، فشار اضافی به بلبرینگ ها و شافت وارد می شود. این موضوع علاوه بر افزایش لرزش، باعث کاهش عمر یاتاقان ها و خرابی آب بندها خواهد شد. استفاده از کوپلینگ مناسب و تنظیم دقیق هم محوری در زمان نصب اهمیت زیادی دارد.
بررسی مسیر مکش
خط مکش باید تا حد امکان کوتاه، مستقیم و بدون پیچ و خم اضافی طراحی شود. همچنین قطر لوله مکش باید متناسب با ظرفیت پمپ انتخاب شود تا افت فشار ایجاد نشود. ورود هوا از اتصالات یا نشتی در مسیر مکش نیز می تواند عملکرد پمپ را مختل کند.
استفاده از روغن مناسب
نوع روغن هیدرولیک باید مطابق مشخصات سیستم و شرایط کاری انتخاب شود. روغن با گرانروی نامناسب یا کیفیت پایین، باعث افزایش سایش قطعات داخلی و کاهش راندمان پمپ خواهد شد.
هواگیری سیستم
پس از نصب، قبل از قرار دادن پمپ تحت بار کامل، لازم است مدار هیدرولیک هواگیری شود. وجود حباب های هوا در روغن می تواند موجب ایجاد کاویتاسیون، افزایش صدا و آسیب دیدن پره ها شود.
کنترل جهت چرخش
پیش از راه اندازی نهایی، جهت دوران شافت باید با جهت تعیین شده روی بدنه پمپ مطابقت داشته باشد. چرخش برعکس می تواند از ایجاد فشار مناسب جلوگیری کرده و به قطعات داخلی آسیب برساند.
اصول نگهداری پمپ پره ای هیدرولیک HOF
نگهداری دوره ای یکی از مهم ترین عوامل افزایش عمر پمپ های هیدرولیکی است. اجرای یک برنامه منظم سرویس، علاوه بر جلوگیری از خرابی های ناگهانی، هزینه تعمیرات را نیز کاهش می دهد.
- وضعیت روغن هیدرولیک را به صورت منظم بررسی کنید
روغن آلوده یا اکسیدشده، سرعت فرسایش پره ها، رینگ و روتور را افزایش می دهد. بهتر است کیفیت روغن، سطح آن و میزان آلودگی به صورت دوره ای کنترل شده و در صورت نیاز تعویض شود.
- فیلترها را در زمان مناسب تعویض کنید
فیلترهای هیدرولیک از ورود ذرات معلق به داخل پمپ جلوگیری می کنند. استفاده از فیلترهای اشباع شده یا بی کیفیت، احتمال آسیب به قطعات داخلی را افزایش می دهد.
- دمای سیستم را کنترل کنید
افزایش بیش از حد دمای روغن می تواند باعث کاهش ویسکوزیته، افت راندمان و افزایش استهلاک قطعات شود. بررسی عملکرد سیستم خنک کننده و جلوگیری از افزایش غیرعادی دما اهمیت زیادی دارد.
- نشتی ها را نادیده نگیرید
کوچک ترین نشتی در اتصالات، کاسه نمد یا شیلنگ ها می تواند باعث افت فشار و ورود هوا به مدار شود. بهتر است تمامی اتصالات در بازه های زمانی مشخص بازبینی شوند.
- صدای غیرعادی را بررسی کنید
تغییر ناگهانی صدای پمپ معمولاً نشانه وجود مشکلی در سیستم است. در چنین شرایطی بهتر است پیش از ادامه کار، علت ایجاد صدا بررسی و برطرف شود.
