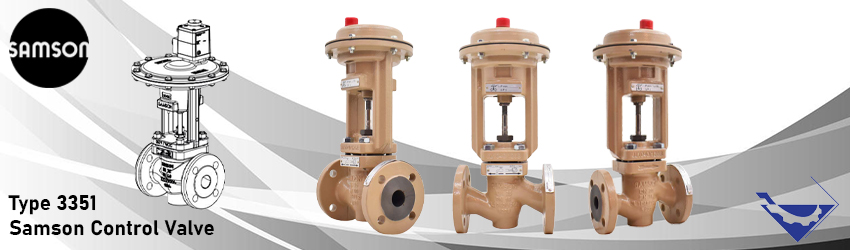

کنترل ولو پنوماتیک سامسون سری 3351



کنترل ولو پنوماتیک سامسون سری 3351 یکی از محصولات شرکت سامسون است. این شرکت یکی از بزرگترین برند های تولید شیرآلات کنترلی و تجهیزات، اکسسوری ها، انواع رگولاتور، شیر برقی و پوزیشنر میباشد.

در این مطلب به توضیحاتی پیرامون این محصول میپردازیم و ویژگی ها و مشخصات فنی آن را بررسی می کنیم. در ابتدا برای درک عملکرد و کاربرد شیرهای کنترلی، بهتر است نگاهی کلی به کنترل ولوها بیاندازیم.





معرفی شیرهای کنترلی

شیرهای صنعتی معمولا دارای دو نوع کلی کنترلی و قطع و وصل هستند. شیرهای قطع و وصل همانطور که از نام آن ها پیداست، به منظور قطع کامل جریان بالا دستی (upstream) از قسمت پایین دستی (downstream) و برقراری کامل جریان بکار میروند. از سوی دیگر شیرهای کنترلی، برای عمل تعدیل (throttling) در فرایندهای صنعتی کاربرد دارند.

میزان جریان عبوری و اختلاف فشار بین جریان پایین دستی و بالادستی توسط این شیرها میتواند کنترل شود. از این نظر مشخصه عملکردی و سایزینگ مناسب شیر، پارامترهای مهمی هستند که باید در انتخاب شیر کنترلی در نظر گرفت.

دلیل این امر این است که در صورت نامناسب بودن سایز شیر ممکن است پدیده هایی مانند کاویتاسیون (Cavitation) و فلاشینگ (Flashing) رخ دهد و به شیر و حتی تجهیزات دیگر آسیب وارد شود.



انواع شیرهای کنترلی

میزان جریان عبوری عمدتا توسط شیرهای بشقابی (Globe Valve)، شیر توپی (Ball Valve) و شیرهای پروانه ای (Butterfly Valve) کنترل میشوند. در این میان تقریبا تمام صنایع فرایندی گلاب ولوها را به منظور کنترل جریان بکار میبرند. به این ترتیب این شیر یک شیر غالب در کاربردهای صنعتی به منظور کنترل میباشد.

شیرهای بشقابی از نظر شکل طراحی به انواع Z شکل، Y شکل و زاویه ای (90 درجه) تقسیم بندی میشوند. در بین این انواع شیرهای z شکل پرکاربردتر از انواع دیگر میباشند. همچنین شکل های متعددی از مجرابند (Plug) وجود دارند که شکل طراحی آنها با هم تفاوت دارند. این امر باعث میشود مشخصه عملکردی شیرهای بشقابی براساس نوع ساخت پلاگ با هم متفاوت باشد.



اجزاء مختلف یک شیر کنترلی بشقابی

گلاب ولوها متشکل از اجزاء زیر میباشند:

• سیت و پلاگ
• بدنه
• بونت
• پکینگ
• استم
• پورت های ورودی و خروجی

در واقع موارد مذکور اجزاء اصلی یک شیر بشقابی است. اجزاء دیگری نظیر کیج و اتصالات نیز میتوانند به آن اضافه شوند.





مشخصات فنی کنترل ولو پنوماتیک سامسون سری 3351

سامسون یک شرکت آلمانی است که در سال 1916 توسط هرمن ساندوس (Hermann Sandvoss) تاسیس شد. تولیدات این شرکت تاکنون درحال گسترش بوده تا جایی که در سال 2022 میزان فروش محصولات این برند به بالاترین میزان خود (800 میلیون یورو) رسید.

در این قسمت مشخصات و ویژگی های فنی یکی از محصولات این شرکت یعنی کنترل ولو پنوماتیک سامسون سری 3351 که از نوع شیر بشقابی است، میپردازیم.



نوع کاربرد

به منظور قطع و وصل و سرویس های کم فشار



استاندارد طراحی

DIN



دمای سیال

-10 to 220 °C



سایزهای موجود

DN 15 to 100 · NPS ½ to 4



ریتینگ فشار

PN 16 to 40 · Class 125, 150 and 300



اکسسوری ها

Type 2 N Strainer

Type 2 NI Strainer



متریال

متریال بدنه

آهن ریخته گری، آهن گرافیت، فولاد ریخته گری فولاد ضد زنگ ریخته گری

متریال سیت

1.4006، 1.4404 مطابق با استاندارد DIN و A182 F6a Cl.2 و 316Ti/316L مطابق با استاندارد ANSI

متریال پلاگ

1.4404 و آب بندی از جنس PTFE یا PEEK تقویت شده

گسکت بدنه

گرافین بر روی هسته فلزی

جنس بونت مطابق با جنس بدنه است

پکینگ (Packing)

V-ring، PTFE with carbon



ضریب ظرفیت جریان عبوری (CV)

برای سایزهای DN15 تا DN100 به ترتیب از 7.5 تا 200 میباشد.



مدارک و تاییدیه ها

ضد انفجاری

GOST (EAC) – Explosion protection



کلاس نشتی

IEC 60534-4: VI

ANSI/FCI 70-2: Class VI



تجهیزصنعت یکی از بزرگ ترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی و کنترلی میباشد. برای دریافت اطلاعات بیشتر در مورد شیرکنترلی سامسون مدل 3351 با کارشناسان شرکت تجهیز صنعت در تماس باشید.
