معرفی محصول

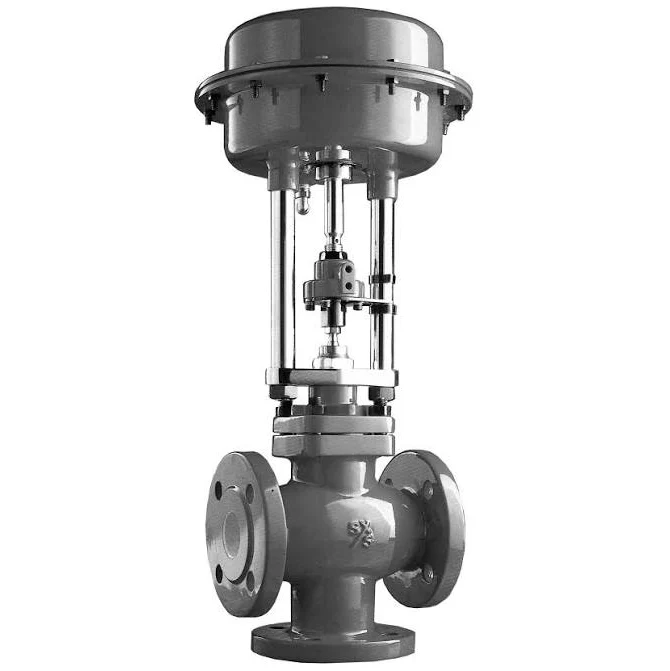

QLM و QLD از خانواده شیرهای کنترل سه‌راهه اسپیراکس سارکو هستند و برای دو نوع سرویس مخلوط‌کردن و انحراف جریان در نظر گرفته شده‌اند. QLM برای سرویس مخلوط‌کردن و QLD برای سرویس انحراف به‌کار می‌رود؛ بنابراین این دو کد بیانگر دو کاربرد متفاوت در خانواده‌ای با مشخصه خطی هستند. برای آشنایی با گروه‌های دیگر این تجهیزات، دسته شیرهای کنترل ولو را ببینید.
این شیرها میتوانند برای روغن حرارتی، هوای فشرده، بخار، کندنست و برخی مایعات دیگر استفاده شوند. این فهرست، سیالات نام‌برده‌شده برای خانواده QLM و QLD را بیان می‌کند و کاربرد را به همین موارد محدود نمی‌کند، زیرا برخی مایعات دیگر نیز ذکر شده‌اند. نوع سیال و نقش شیر در مسیر، دو وجه کاربردی این خانواده‌اند: مدل QLM برای مخلوط‌کردن و مدل QLD برای انحراف طراحی شده است.
در بررسی و خرید کنترل ولو ، تفاوت سرویس هر مدل را در کنار نوع سیال مورد استفاده در نظر بگیرید: کارکرد مخلوط‌کردن به QLM و کارکرد انحراف به QLD مربوط است. این تفکیک کمک می‌کند مشخصات مربوط به هر کد با کاربرد همان مدل خوانده شود و ویژگی یکی از مدل‌ها به دیگری تعمیم داده نشود.
نحوه عملکرد
مشخصه خطی، ویژگی کنترلی اعلام‌شده برای QLM و QLD است و طراحی پلاگ نیز از نوع V-Port معرفی شده است. این دو ویژگی، به‌ترتیب مشخصه جریان و شکل پلاگ را توصیف می‌کنند. هر دو مدل سه‌راهه‌اند، اما تقسیم کاربرد میان آن‌ها یکسان نیست: QLM برای مخلوط‌کردن و QLD برای انحراف جریان به‌کار می‌رود. مقدار Rangeability اعلام‌شده برای خانواده ۳۰:۱ است.
در بازه سایزی DN125 تا DN200، مسیر حرکت شفت ۵۰ میلی‌متر است؛ این مقدار به همین محدوده سایز مربوط است. همچنین برای شیرهای سه‌راهه QLM و QLD در این بازه، اتصال به عملگرهای پنوماتیکی سری PN1000، PN2000، PN5000، PN6000، PN7000 و PN8000 و عملگر برقی سری EL5600 ذکر شده است. این فهرست، سری‌های عملگر قابل استفاده را مشخص می‌کند و به‌تنهایی جزئیات دیگری مانند شیوه کنترل عملگر را بیان نمی‌کند.
وجود گزینه‌های پنوماتیکی و برقی در فهرست عملگرها به معنای یکسان بودن نوع عملگر در همه ترکیب‌ها نیست؛ سری‌های نام‌برده، گزینه‌های اعلام‌شده برای شیرها هستند. به همین ترتیب، عدد ۵۰ میلی‌متر به حرکت شفت در سایزهای DN125 تا DN200 مربوط است و نباید به سایزهای خارج از این محدوده تعمیم داده شود.
متریال و ساخت
بدنه این خانواده در چهار جنس چدن، چدن خاکستری (SG iron)، فولاد کربنی یا استنلس استیل عرضه می‌شود. این موارد گزینه‌های جنس بدنه‌اند و بیانگر انتخاب یک جنس ثابت برای تمام شیرهای QLM و QLD نیستند. در بخش نشیمن، حالت استاندارد فلز‌به‌فلز است؛ گزینه‌های دیگر شامل پوشش استلایت برای افزایش مقاومت در برابر سایش یا نشیمن نرم برای قطع‌بندی دقیق هستند. هر گزینه، ویژگی تعریف‌شده خودش را دارد و نباید به همه شیرها نسبت داده شود.
برای آب‌بندی شفت، آرایش استاندارد از شیبون‌های PTFE با تنظیم فنری استفاده می‌کند. سیل گرافیتی دمای بالا یا بلو فلزی همراه با پکینگ ایمنی مکمل نیز ممکن است به‌عنوان گزینه مشخص شود. بنابراین ساختار آب‌بندی شفت می‌تواند با انتخاب این گزینه‌ها تفاوت داشته باشد؛ وجود بلو فلزی در این گزینه با پکینگ ایمنی مکمل همراه است.
انتخاب‌های بدنه، نشیمن و آب‌بندی شفت سه بخش جداگانه از ساخت شیر را توصیف می‌کنند. برای نمونه، گزینه استلایت به پوشش نشیمن مربوط است، در حالی که گزینه گرافیتی یا بلو فلزی در شرح آب‌بندی شفت آمده است. این تفاوت در محل و نقش هر گزینه مانع از آن می‌شود که ویژگی یک جزء به جزء دیگر نسبت داده شود.
سایز و نوع اتصال
در میان گزینه‌های اتصال، مدل‌های QL43M، QL43D، QL63M و QL63D با فلنج PN16 نیز قابل تأمین هستند، آن هم به‌صورت سفارش ویژه. این گزینه فقط برای کدهای نام‌برده‌شده بیان شده است و نباید به همه مدل‌های خانواده QLM و QLD تعمیم داده شود.
مشخصات فنی کنترل ولو سه راهه اسپیراکس سارکو مدل QLM / QLD
| نوع سرویس | کنترل ولو سه راهه با مشخصه خطی برای سرویس مخلوط‌کردن (Mixing) یا انحراف (Diverting) |
|---|---|
| جنس بدنه | چدنی، چدنی خاکستری (SG iron)، فولاد کربنی یا استنلس استیل |
| گزینه‌های نشیمن (Seat) | استاندارد: نشیمن فلز-به-فلز؛ گزینه‌ها: پوشش استلایت برای مقاومت در برابر سایش، یا نشیمن نرم برای قطع‌بندی دقیق |
| پacking شفت | استاندارد: شیبون PTFE با فنر تنظیم‌شونده؛ گزینه‌ها: سیل گرافیت دمای بالا یا بلو فلزی با Packing ایمنی مکمل |
| اکتواتورهای قابل اتصال (سری DN125–DN200) | پنوماتیک: سری‌های PN1000، PN2000، PN5000، PN6000، PN7000 و PN8000؛ الکتریک: سری EL5600 |
| سرویس QLM | مخلوط‌کردن (Mixing service) |
| سرویس QLD | انحراف (Diverting service) |
| مایعات قابل‌استفاده | روغن حرارتی، هوای فشرده، بخار، کندنست و برخی مایعات دیگر |
| طراحی پلاگ | پلاگ V-Port |
| مشخصه پلاگ | خطی (Linear) |
| درجه نشتی (Leakage Class) | IEC ۵۳۴-۴ Class IV (۰.۰۱ % Kv) برای نشیمن فلز-به-فلز |
| Rangeability | 30:1 |
| مسیر حرکت شفت (Travel) – سایز DN125 تا DN200 | ۵۰ میلی‌متر |
| گزینه فلنج PN16 | مدل‌های QL43M، QL43D، QL63M و QL63D با فلنج PN16 نیز قابل تأمین هستند (سفارش ویژه) |
سوالات متداول
تفاوت سرویس QLM و QLD چیست؟
QLM برای سرویس مخلوط‌کردن و QLD برای سرویس انحراف جریان به‌کار می‌رود.
این شیرها با چه سیالاتی قابل استفاده‌اند؟
روغن حرارتی، هوای فشرده، بخار، کندنست و برخی مایعات دیگر در فهرست سیالات قابل استفاده آمده‌اند.
چه گزینه‌هایی برای نشیمن شیر وجود دارد؟
نشیمن استاندارد فلز‌به‌فلز است؛ پوشش استلایت برای افزایش مقاومت در برابر سایش و نشیمن نرم برای قطع‌بندی دقیق نیز به‌عنوان گزینه مطرح شده‌اند.
کدام مدل‌ها با فلنج PN16 عرضه می‌شوند؟
مدل‌های QL43M، QL43D، QL63M و QL63D با فلنج PN16 نیز قابل تأمین هستند؛ این گزینه به‌صورت سفارش ویژه است.
