آی توپی پوزیشنر زیمنس

آی توپی پوزیشنر زیمنس

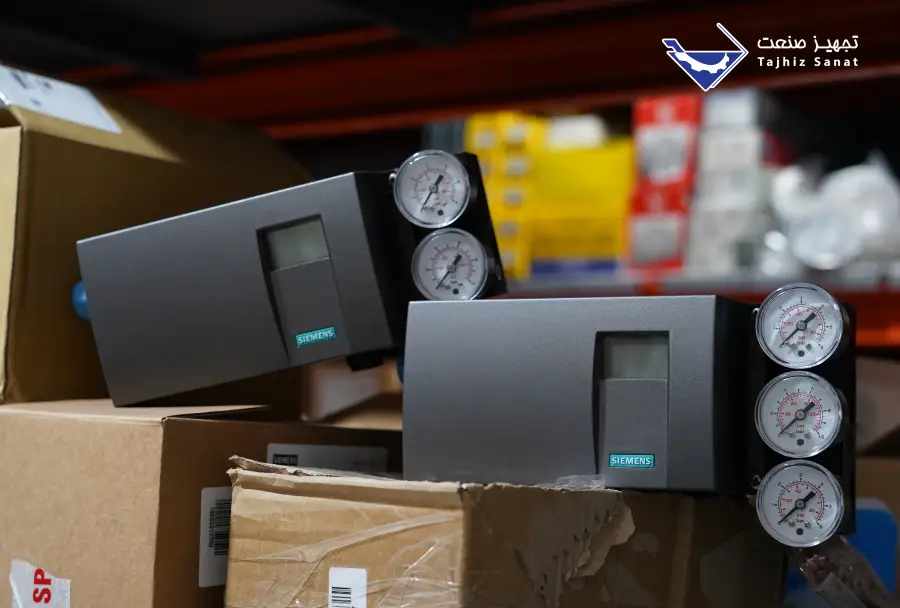

تجهیز صنعت تامین کننده تجهیزات صنایع نفت گاز و پتروشیمی انواع آی توپی پوزیشنر زیمنس ،سامسون،فیشر و ای تو پی پوزیشنر زیمنس مدل 6DR5310 ای تو پی پوزیشنر زیمنس مدل 6DR5020-0NG00-0AA0 می باشد.آی توپی پوزیشنر زیمنس

آی توپی پوزیشنر زیمنس چیست؟

آی توپی پوزیشنر زیمنس تجهیز ابزار دقیقی است که جهت تنظیم فشار هوای ورودی به ACTUATOR کنترل ولو و در نتیجه تنظیم مقدار دقیق حجم سیال عبوری از شیر تا رسیدن به میزان مورد نظر استفاده می گردد.

پروسه کنترل فلوی

پروسه کنترل فلوی عبوری توسط کنترل ولو به این صورت است که فرمان کنترلی با توجه بهSET POINT  مورد نظر (یا به صورت دستی)، به پوزیشنر نصب شده روی کنترل ولو اعمال می گردد.
که منجر به تغییر موقعیت STEM کنترل ولو می گردد (باز یا بسته شدن)، با توجه به موقعیت حال حاضر (بعد از اعمال فرمان)، پوزیشنر یک سیگنال فیدبک به اتاق کنترل ارسال می نماید و موقعیت جدید شیر کنترل را اعلام می نماید تا کاربر اتاق کنترل اطمینان پیدا کند که شیر به اندازه سیگنال ارسال شده باز یا بسته شده است.

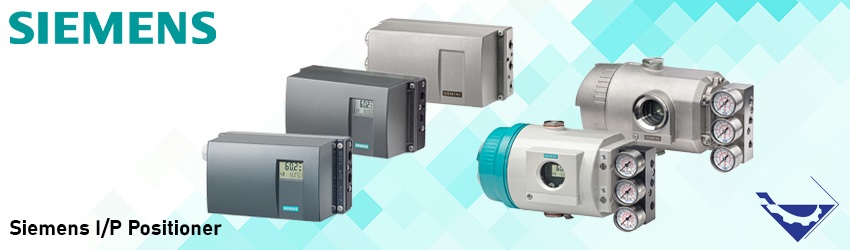

انواع آی توپی پوزیشنر زیمنس

 انواع آی توپی پوزیشنر زیمنس عبارتند از :

پنوماتیکی

  • سیگنال 3-15 PSI G از اتاق کنترل به این نوع پوزیشنر ها اعمال می گردد.
  • در این حالت با توجه به سیگنال پنوماتیک دریافتی، میزان فشار اعمالی به STEM کنترل ولو را تنظیم می نماید.
  • میزان باز و بسته بودن کنترل ولو به این صورت کنترل می گردد.
  • به علت منسوخ شدن سیستم های کنترلی استفاده از این نوع در حال کاهش است.
  • در این تجهیزات معمولاً سه فشار سنج برای نشان دادن فشار تغذیه ، فشار هوای خروجی از کنترلر و فشار هوای خروجی از پوزیشنر وجود دارد.

آنالوگ جریان به فشار (I TO P POSITIONER)

  • در این نوع پوزیشنرها ورودی سیگنال 20-4 میلی آمپر است که به پوزیشنر اعمال می گردد و متناسب با آن فشار مورد نظر هوای خروجی به عملگر شیر کنترلی اعمال می شود تا در ناحیه مناسب قرار گرفته و فلوی عبوری تنظیم گردد.
  • آی توپی پوزیشنر زیمنس پنوماتیک ، زمانی که برای حرکت در آوردن ساقه شیر نیروی نسبتاً زیادی مورد نیاز باشد باید سطح دیافراگم را بزرگتر انتخاب کرد.
  • این مسئله باعث بزرگ شدن حجم محفظه بالای دیافراگم گشته و در عمل ،حرکت ساقه شیر با تأخیر زیاد توأم خواهد بود.
  • برای رفع این مشکل و درست عمل نمودن شیر باید تا حد امکان از علائم نیوماتیکی با جریان بیشتری استفاده نمود.
  • بدین صورت تغییرات فشار روی دیافراگم سریعتر انجام گرفته و حساسیت و سرعت عمل شیر کنترل زیاد شود عمل تقویت جریان علائم نیوماتیکی توسط پوزیشنر یا تقویت کننده انجام می گیرد.
  • بنابراین پوزیشنر یک دستگاه تقویت کننده می باشد که جهت بهبود عملکرد شیر کنترل به عنوان واسطه بین کنترل کننده و شیر کنترل نصب می شود که با دریافت هوای کمکی از تغذیه ،فشار لازم را برای درست عمل کردن سیستم محرک آماده می نماید.

ساختار پوزیشنر پنوماتیک

تجهیزات خارجی یک پوزیشنر پنوماتیک شامل این موارد می باشند.

اتصال ورودی هوا برای سیگنال کنترلی (Instrument) ، ورودی هوا تغذیه (Supply) ،خروجی هوا ،اتصال تخلیه هوا (Vent) ، یک اتصال فیدبک و گیج ها.
تجهیزات داخلی آن بسته به اینکه پوزیشنر نیوماتیکی یا الکتریکی باشد متفاوت می باشند.
برای مثال برای پوزیشنر الکتریکی، جهت درک مطلب بهتر مثال شبکه الکتریکی ترانسدیوسر ،خطوط هوا ،ولوها ،اتصالات را می توانیم نام ببریم.

آی توپی پوزیشنر زیمنس

کاربرد آی توپی پوزیشنر زیمنس

موارد کاربرد آی توپی پوزیشنر زیمنس پنوماتیک

  • جهت متناسب کردن شرایط عمل پلاگ شیر با حرکت مکانیکی شیر امکان پذیر است.
  • شرایط عمل پلاگ شیر با سیگنال خروجی از کنترلر متناسب می شود.
  • که ممکن است در اثر اصطکاک ،غیر خطی بودن فنر و متغیر بودن سطح موثر دیافراگم بوجود آمده باشد.
  • این حالت با نصب پوزیشنر می توان با اعمال فشار هوای کافی به سیستم محرکه شد.
  • نصب پوزیشنر باعث غلبه بر عاملهای فوق شده و شیر درست عمل نماید.
  • نباید نصب پوزیشنرجاهایی که فاصله کنترلر از شیر کنترل نسبتاً زیاد باشد انجام شود.
  • اگر خروجی کنترلر مستقیماً به شیر خودکار برود به علت مسافت زیاد علاوه بر تأخیر باعث افت فشار هوا نیز خواهد شد.
  • در اینجا نصب یک پوزیشنر باعث تسریع عمل و همچنین تقویت هوای روی شیر خودکار می شود.
  • در جاهایی که لازم باشد خروجی کنترلر به بیش از یک شیر کنترل برود.
  • خروجی کنترلر به بیش از یک شیر کنترل در سر راه هر شیر کنترل یک آی توپی پوزیشنر نصب می شود.
  • در مواردی که اندازه شیر کنترل با مقدار جریان عبوری نامناسب باشد.
  • همچنین در جاهایی که حجم دیافراگم سیستم محرکه زیاد و احتیاج به هوای کافی باشد نیز کاربرد دارد.
  • در پوزشنر معمولاً سه فشار سنج برای نشان دادن فشار تغذیه ، فشار هوای خروجی از کنترلر و فشار هوای خروجی از پوزیشنر وجود دارد.

الکتریک

  • پوزیشنر ولوهای الکترونیکی سیگنال الکتریکی معمولا 4 تا 20 میلی آمپر را دریافت می کنند.
  • این سری پوزیشنرها عملکرد مشابهی با پوزیشنرهای پنوماتیکی دارند.
  • به جای فشار از سیگنال الکتریکی به عنوان ورودی استفاده می کنند.

الکتروپنوماتیک

  • این پوزیشنر ها سیگنال جریان دریافتی را به سیگنال پنوماتیک معادل تبدیل می کنند.
  • این مدل پوزیشنر ها هم از برق و هم از فشار در عملکردش استفاده می کند.

دیجیتال

  • پوزیشنر های دیجیتال یا هوشمند از یک میکروکنترلر برای تنظیم موقعیت ACTUATOR شیر استفاده می کند.
  • این نوع پوزیشنر به صورت همزمان داده ها را ضبط و نگهداری می کند.
  • پوزیشنر های دیجیتال یا هوشمند نیز مشابه نمونه های آنالوگ کار می کنند.
  • تفاوت بین  پوزیشنر های دیجیتال با آنالوگ در این مدل سیگنال الکتریکی دیجیتال به آنالوگ تبدیل می شود.
  • پوزیشنرهای هوشمند بسیار دقیق هستند و از فشار کمتری نسبت به پوزیشنرهای آنالوگ استفاده می کنند.
  • همچنین امکان شناسایی آنلاین موقعیت شیر نیز در این مدل وجود دارد.

تولید کنندگان آی توپی پوزیشنر

برخی از سازندگان مطرح پوزیشنر در زیر عنوان شده است:

  • فیشر(Fisher)
  • جردن ولو (Jordan valve)
  • سامسون (Samson)
  • زیمنس (Siemens)
  • فلوسرو (Flowserve)
  • ای بی بی (ABB)
  • جمو (GEMU)
  • اشنایدر (Schneider)
  • آرکا (ARCA)
  • متسو (Metso )
  • جی ای (GE)
  • پنت ایر (Pentair)
  • هانی ول (Honeywell)

آی توپی پوزیشنر زیمنس

معرفی پوزیشنر سامسون

  • آی تو پی پوزیشنر سامسون3730، پوزیشنرهای الکتروپنوماتیک سامسون سری 3730 برای کار با برنامه های صنعتی عمومی طراحی شده است.
  • این سری از پوزیشنرها شامل چندین مدل ورژن مختلف برای برآورده کردن نیازهای فرآیند یا کاربر می باشد.
  • این محصول  شامل تمامی پارامترهای توابع و سیستم های عیب یابی پیشرفته می باشد.
  • مدل نامبرده پروتکل ارتباطی مانند HART ،  Profibus و Foundation Fieldbus را معرفی می کند.
  • تمامی پارامترهای توابع باید چک شود.
  • پارامترهای توابع شامل مشخصه های متغیر مرجع، محدوده گردش، مشخصات(به عنوان مثال خطی و درصد برابر)می باشد.
  • مشخصه های اجرایی پارامترهای توابع به عنوان مثال ضرایب کنترل اجرایی می باشند.
  • سیستم های عیب یابی پیشرفته بباید به صورت کامل چک شود.
  • سیستم های عیب یابی پیشرفته شامل کاربرد هایی مثل ورود به سیستم پیام، ثبت اطلاعات میباشد.
  • هیستوگرام ها انحراف نقطه تنظیم مسیر، و شمارنده سیکل نیز بخشی از سیستم های عیب یابی پیشرفته می باشد.
  • بخش سیستم های عیب یابی پیشرفته درسیگنال های درایو مانند ثابت و هیسترزیس است.
  • روند موقعیت نهایی، آزمایش موقعیت استاتیک، تست ضربه جزئی، و تست ضربه کامل نیز به عنوان سیستم های عیب یابی پیشرفته می باشد.

جهت کسب اطلاعات بیشتر اینجا کلیک نمایید.
