لوله اسپیرال

لوله اسپیرال

تجهیز صنعت خرید فروش و سفارش  انواع لوله اسپیرال از سایز 16 اینچ تا 120 اینچ با قیمت رقابتی

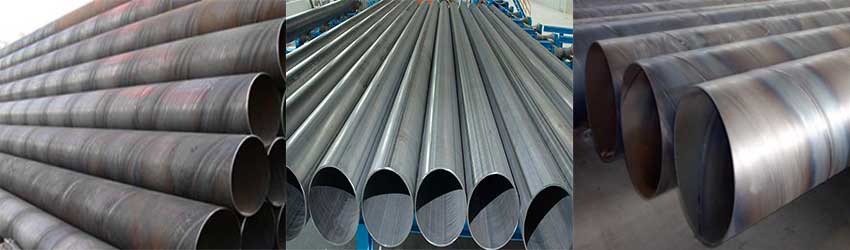

لوله اسپیرال

لوله اسپیرال چیست

لوله های اسپیرال فولادی در سایزهای ۸″ الی ۱۲۰ اینچ به صورت اسپیرال رول شده و تولید میگردد.این لوله ها عموما جهت مصارف آبرسانی و گازرسانی با استانداردهای مختص همان سیال تولید میگردد . لوله های اسپیرال فولادی در شاخه های ۶ الی ۱۲ متری و در ضخامتهای تعریف شده برای هر سایز جهت مصارف ذکر شده استفاده میگردد . لوله های اسپیرال فولادی حین فرایند تولید در پاره ای از موارد دچار نشتی و یا خرابی میگردند که به آنها لوله های غیر تست میگویند که به عنوان ساپورت و یا به عنوان پایه های سازه های مختلف مورد استفاده قرار میگیرند . در لوله های اسپیرال فولادی نوع جوش مهمترین گزینه تولید میباشد اینکه جوش لوله ها به چه صورت زده میشود مهم است چرا که استحکام لوله در مقابله با سیال ورودی و فشار ی که به دیواره وارد میشود خود به نوعی مهم و اساسی است .از این رو در لوله های مختلف که از نوع اسپیرال میباشند جوش جداره لوله مهمترین بخش تولید لوله های اسپیرال میباشد .

روش فرم دهي اسپيرال

تولید لوله به روش اسپیرال یکی دیگر از روش های استاندارد تولید لوله در جهان است
در این روش، ورق با گذشتن از یک سری غلتک ها با درزی حلزونی ( اسپیرال ) به شکل لوله در خواهد آمد . برخلاف لولۀ درز مستقیم که قطر لوله بستگی به پهنای ورق دارد، در این روش قطر لوله با تغییر زاویۀ تغذیۀ اولیۀ ورق تغییر خواهد نمود . با تغییر زاویۀ تغذیه، لوله با قطرهای مختلف تولید می شود، در حالی که در روش درز مستقیم باید کل قالب های خط تولید تعویض شوند . از این رو در روش اسپیرال، لوله با قطرهای مختلف را می توان با هزینۀ کمتری نسبت به درز مستقیم تولید کرد .لوله های اسپیرال به دو روش یک مرحله ای ودو مرحله ای تولید می شوند

لوله اسپیرال یک مرحله ای

این روش یکی از متداول ترین روش های تولید لوله در جهان و شکل اولیۀ تولید لولۀ اسپیرال است .

مراحل تولید در این روش عبارتند از:

آماده سازی ورق، شکل دهی ورق و جوشکاری زیرپودری داخل و خارج.
در مرحلۀ آماده سازی ورق، سر ورق ها به یکدیگر جوش داده می شوند و لبۀ ورق پخ زده شده و صاف می شود . اگر عملیات شکل دهی را کامل انجام دهند باید لبۀ ورق پیش خم شود تا از ایجاد برآمدگی های غیر قابل پرس جلوگیری شود. برای جوشکاری درز اسپیرال، ابتدا درز داخلی در موقعیت ساعت 6 توسط دستگاه جوش زیرپودری جوش داده خواهد  شد . پاس خارجی نیز در موقعیت ساعت 12 جوش داده خواهد شد . تنظیم مشعل جوشکاری به صورت اتوماتیک انجام می گیرد . پس از جوشکاری درز، لوله برش خورده و به مراحل بعدی منتقل خواهد شد .سرعت تولید در  این روش بر اساس سرعت جوشکاری زیرپودری تعیین می شود. سرعت جوشکاری زیرپودری در حدود1 الی 2.5متر بر دقیقه است، گاهی تا 3 متر بر دقیقه هم می رسد. از آنجا که سرعت جوشکاری زیرپودری محدود است، سرعت تولید در این روش کند است

لوله  اسپیرال دو مرحله ای

تولید لولۀ اسپیرال دو مرحله ای مانند روش یک مرحله ای است، با این تفاوت که در این روش در حین شکل دهی ورق، درز بوسیلۀ GMAW جوشکاری می شود.  این جوش پاس ریشه را تشکیل   می دهد. در مراحل بعدی، درز از داخل و خارج چند دستگاه جوش زیرپودری پر می شود.

این فرایند چهار مرحلۀ اساسی دارد :آماده سازی ورق ، شکل دهی ورق ، جوش با    GMAW وجوش زیرپودری داخلی وخارجی.
در روش دو مرحله ای علاوه بر راندمان تولید بالا ( به دلیل شکل دهی سریع) ، یک مزیت تکنیکی به لحاظ جدا بودن مرحلۀ شکل دهی و جوش نهایی از یکدیگر وجود دارد. در ایستگاه شکل دهی در حین شکل دهی پای ریشه با روش GMAW جوش داده می شود. سرعت این دستگاه با سیستم گاز محافظ گاز کربنیک در حدود 12 متر بر دقیقه است. این جوش در موقعیت ساعت 6 ایجاد می شود.

فرآیند تولید لوله های اسپیرال

دو خط تولید لوله فولادی به روش اسپیرال با فرآیند جوشکاری زیر پودری (بصورت اتوماتیک) ، قابلیت تولید از قطر 14 اینچ ( 350 میلی متر ) تا 32 اینچ (810 میلی متر ) و ضخامت 4 الی 10 میلی متر با گرید های مختلف فولاد ( مطابق با درخواست مصرف کننده) و همچنین با توجه به برخورداری این مجموعه از کلیه تجهیزات و امکانات مورد نیاز در فرآیند کنترل کیفیت ، توانمندی تولید مطابق با استاندارد های معتبر مانند ASTM  ، AWW C-200  ، DIN را دارا می باشد

فرآیند تولید

رول ورق توسط غلطک های مسطح کننده که در فاصله های معینی قرار گرفته اند بصورت صاف و مسطح در می آید
لبه های دو طرف ورق بعلت خرابی , له شدگی , ترک های نا خواسته در این بخش از خط تولید بریده شده و بصورت ضایعات فولادی از خط خارج می شود.
