کنترل ولو سامسون یکی از تجهیزات اصلی کنترل فرآیند برای تنظیم دبی، فشار، دما و سطح سیال در سیستم های صنعتی است. این تجهیزات بسته به مدل، با بدنه های مختلف، Trimهای متنوع، عملگرهای پنوماتیکی یا الکتریکی و Positionerهای متناسب با نیاز فرآیند عرضه می شوند.
انتخاب کنترل ولو سامسون صرفاً بر اساس سایز خط انجام نمی شود؛ پارامترهایی مانند دبی، فشار ورودی و خروجی، افت فشار، دمای سیال، نوع سیال، چگالی، ویسکوزیته، مشخصه جریان، مقدار Cv/Kv، کلاس نشتی، Noise و Cavitation باید در فرآیند سایزینگ بررسی شوند.
در تجهیز صنعت امکان تأمین کنترل ولو سامسون و متعلقات آن متناسب با مشخصات فنی پروژه وجود دارد. فروش انواع کنترل ولو سامسون با متریال چدن ، فولادی ، استیل از سایز ۱/۲ اینچ تا ۸ اینچ در مدل های 3241 ،3244، ۳۲۲۷ و ….. انجام می شود.

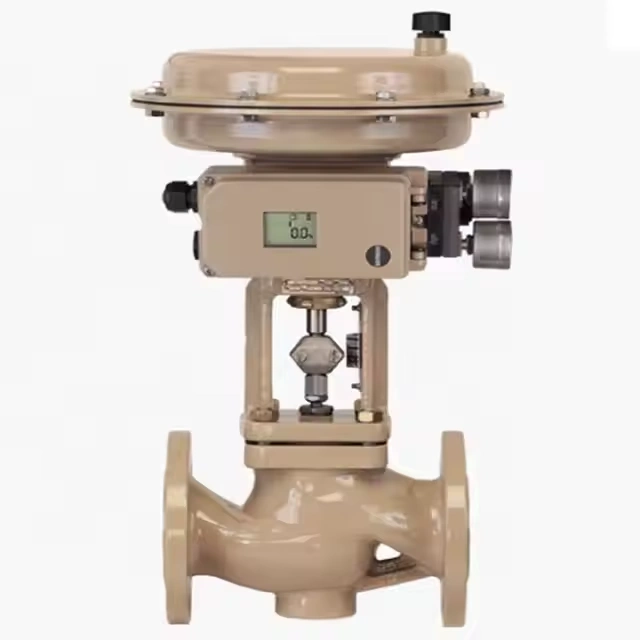

کنترل ولو سامسون چیست؟
کنترل ولو سامسون یکی از پرکاربردترین تجهیزات صنعتی در سیستم های کنترل جریان سیالات است که نقش مهمی در تنظیم دقیق دبی، فشار و دمای سیال دارد. برند سامسون (Samson) یک شرکت آلمانی با سابقه بیش از یک قرن در تولید انواع ولو و تجهیزات کنترلی است که به دلیل کیفیت بالا، دوام طولانی و تکنولوژی پیشرفته محصولاتش، جایگاه ویژه ای در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و صنایع غذایی و دارویی دارد. این ولوها با طراحی مهندسی دقیق و متریال مقاوم، قابلیت عملکرد در شرایط سخت مانند دماهای بسیار بالا یا پایین و فشارهای سنگین را دارند. در واقع، کنترل ولو سامسون همان قلب سیستم کنترل جریان است که با دریافت سیگنال از کنترلر، موقعیت شیر را تغییر داده و جریان سیال را مطابق نیاز فرآیند تنظیم می کند.
کنترل ولو سامسون برحسب فرمان یک سیگنال اتوماتیک، همچون سیگنال یک کنترل کننده یا دستگاه منطقی (مانند PLC) فلوی سیال عبوری از یک لوله را محدود می کند.
مدلهای پرکاربرد کنترل ولو سامسون
| مدل | نوع | کاربرد / ویژگی |
|---|---|---|
| SAMSON 3241 | Globe Control Valve | کنترل عمومی و صنعتی فرآیند |
| SAMSON 3244 | Three-Way Control Valve | اختلاط یا تقسیم جریان |
| SAMSON 3251 | Globe Control Valve | کاربردهای صنعتی و فرآیندی |
| SAMSON 3256 | Angle Control Valve | کاربردهای خاص و شرایط فرآیندی |
| SAMSON 3271 | Pneumatic Actuator | عملگر پنوماتیکی |
| SAMSON 3277 | Pneumatic Actuator | عملگر پنوماتیکی با امکان نصب یکپارچه Positioner |
| SAMSON 3730 | Digital Positioner | کنترل و فیدبک موقعیت ولو |
انواع کنترل ولو سامسون
کنترل ولوهای سامسون بسته به نوع حرکت و کاربرد به دسته های مختلفی تقسیم می شوند. سه نوع رایج آن شامل ولوهای خطی، ولوهای روتاری و ولوهای خاص برای شرایط ویژه هستند. ولوهای خطی بیشتر در فرآیندهایی که نیاز به دقت بالا دارند استفاده می شوند، در حالی که ولوهای روتاری برای جریان های حجیم و با افت فشار کم مناسب اند. ولوهای خاص نیز برای شرایطی مانند فشارهای بسیار بالا، دماهای پایین (Cryogenic) یا سیالات خورنده طراحی شده اند.

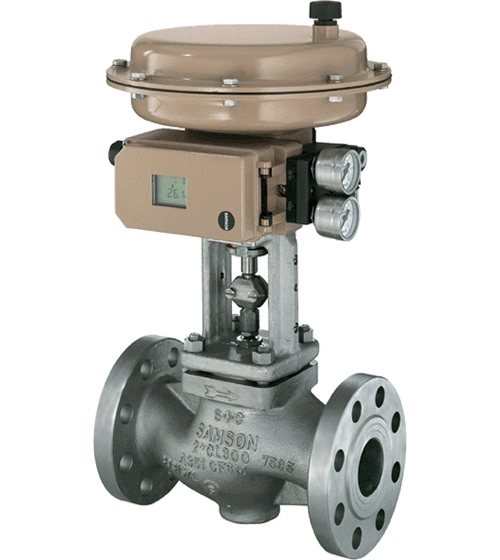

کنترل ولو خطی (Linear Control Valve)
این نوع ولو با حرکت خطی پلاگ یا دیسک عمل می کند. ساختار آن شامل بدنه، سیت و پلاگ است که با حرکت عمودی یا افقی جریان را کنترل می کند. کنترل ولو خطی سامسون معمولاً برای فرآیندهایی که نیاز به تنظیم دقیق جریان دارند استفاده می شود، مانند کنترل دمای راکتور یا فشار بخار در بویلر. انواع آن شامل مدلهای :Globe / Three-Way / Angle میباشد.
کنترل ولو روتاری (Rotary Control Valve)
در این نوع، عنصر کنترلی به صورت چرخشی عمل می کند. ولوهای روتاری سامسون به دلیل طراحی فشرده و قابلیت عبور جریان بالا، برای کاربردهایی با حجم زیاد سیال ایده آل هستند. انواع آن شامل مدلهای :Butterfly / Ball / Segment Ball میباشد.
کنترل ولو خاص برای شرایط ویژه (High-Pressure & Cryogenic)
سامسون برای شرایط خاص مانند فشارهای بسیار بالا یا دماهای فوق العاده پایین، ولوهای ویژه ای طراحی کرده است که از آلیاژهای مقاوم ساخته شده و عملکرد پایدار در محیط های سخت دارند. انواع آن شامل مدلهای زیر است :
- Cryogenic
- High Pressure
- Severe Service
- Bellows Seal
- Low-Noise / Anti-Cavitation

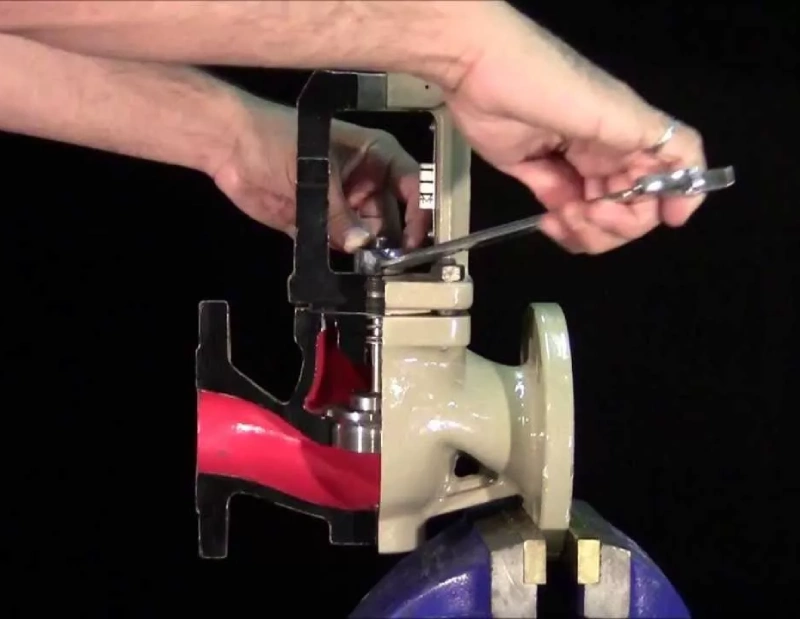

ساختار و اجزای کنترل ولو سامسون
کنترل ولو سامسون از چند بخش اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد کلی دستگاه ایفا می کنند. این اجزا شامل بدنه (Body)، عملگر (Actuator)، موقعیت سنج (Positioner)، پکینگ و سیل ها، و اجزای داخلی مانند پلاگ و سیت می باشند. بدنه معمولاً از فولاد ضدزنگ، فولاد کربنی یا آلیاژهای مقاوم به خوردگی ساخته می شود تا در برابر فشار و دمای بالا مقاومت داشته باشد. عملگر وظیفه باز و بسته کردن ولو را بر اساس سیگنال دریافتی بر عهده دارد و می تواند پنوماتیکی، هیدرولیکی یا الکتریکی باشد. موقعیت سنج نیز تضمین می کند که ولو دقیقاً در موقعیت مورد نظر قرار گیرد و تغییرات لازم را اعمال کند.
بدنه و متریال ساخت
بدنه کنترل ولو سامسون معمولاً از متریال هایی مانند استنلس استیل، فولاد کربنی یا آلیاژهای خاص مانند Monel و Hastelloy ساخته می شود. انتخاب متریال به نوع سیال، فشار کاری و دمای عملیاتی بستگی دارد. به عنوان مثال، برای سیالات خورنده از آلیاژهای مقاوم به خوردگی استفاده می شود، در حالی که برای فشار بالا معمولاً از فولاد کربنی تقویت شده استفاده می کنند. طراحی بدنه به گونه ای است که افت فشار کم و جریان یکنواخت ایجاد کند. همچنین اتصالات بدنه می تواند فلنجی، دنده ای یا جوشی باشد که بسته به کاربرد انتخاب می شود.
عملگر (Actuator) در کنترل ولو سامسون
عملگر یا اکچویتور بخش محرک کنترل ولو است که وظیفه دارد با دریافت سیگنال، ولو را باز یا بسته کند. سامسون در محصولات خود از انواع مختلف عملگرها استفاده می کند: پنوماتیکی (با استفاده از هوای فشرده)، هیدرولیکی و الکتریکی. عملگر پنوماتیکی به دلیل سرعت بالا و قدرت مناسب، بیشترین کاربرد را دارد. عملگرهای سامسون معمولاً با مکانیزم فنری بازگشت (Spring Return) یا عملکرد دوطرفه طراحی می شوند. این عملگرها با سیستم موقعیت سنج هماهنگ شده و دقت بسیار بالایی در کنترل جریان ارائه می دهند.
پوزیشنر کنترل ولو سامسون
Positioner پوزیشنر سیگنال فرمان را دریافت کرده و با مقایسه موقعیت واقعی و موقعیت موردنظر، عملگر را کنترل میکند تا Stem یا Shaft ولو به موقعیت تعیینشده برسد. موقعیت سنج های سامسون در برخی از مدلها هوشمند و دیجیتال هستند و قابلیت اتصال به پروتکل های صنعتی مانند HART، Profibus و Foundation Fieldbus را دارند. این ویژگی باعث می شود اپراتور بتواند از راه دور عملکرد ولو را مانیتور و کنترل کند. ترانسمیتر نیز اطلاعات مربوط به موقعیت و وضعیت ولو را به سیستم کنترل مرکزی ارسال می کند.
نحوه عملکرد کنترل ولو سامسون
کنترل ولو سامسون با دریافت یک سیگنال از سیستم کنترل مرکزی (DCS یا PLC)، موقعیت خود را تغییر می دهد تا دبی، فشار یا دمای سیال مطابق نیاز فرآیند تنظیم شود. این سیگنال می تواند به صورت پنوماتیکی (هوای فشرده)، الکتریکی یا هیدرولیکی ارسال شود.
برای مثال، در سیستم پنوماتیکی، فشار هوای ورودی به عملگر باعث حرکت شفت یا دیافراگم شده و این حرکت، موقعیت پلاگ یا دیسک ولو را تغییر می دهد. در نوع الکتریکی، یک موتور الکتریکی وظیفه حرکت مکانیزم ولو را بر عهده دارد.
کنترل ولو شامل یک شیر است که به یک مکانیزم محرکه Actuator که توانائی تغییر عنصر کنترل کننده سیال را دارد متصل می باشد ، این تغییر بر مبنای سیگنالی است که از سیستم کنترل دریافت میشود. شیر کنترل نقش مهم و اساسی در یک صنعت فرایندی ایفا می نماید و قسمت زیادی از هزینه ها ی خرید قطعات و دستگاهها در صنایع مربوط به شیر کنترل و سیستم های جانبی آن می باشد.
عملکرد مکانیکی
در عملکرد مکانیکی، نیروی ایجاد شده توسط عملگر به کمک مکانیزم های اهرمی یا دنده ای به عنصر مسدودکننده (پلاگ یا دیسک) منتقل می شود. این انتقال نیرو باید بدون لقی یا لغزش باشد تا ولو با دقت و سرعت عمل کند. سامسون در طراحی مکانیزم های داخلی از قطعات دقیق و سخت کاری شده استفاده می کند که باعث کاهش اصطکاک و افزایش طول عمر دستگاه می شود. این طراحی مکانیکی نه تنها دوام بالایی دارد، بلکه باعث می شود ولو حتی در شرایط فشار بالا و تغییرات ناگهانی جریان نیز عملکرد پایدار داشته باشد.
عملکرد پنوماتیکی و الکتریکی
در سیستم های پنوماتیکی، کنترل ولو سامسون از فشار هوای فشرده برای باز و بسته شدن استفاده می کند. این روش مزیت هایی مانند سرعت پاسخ بالا، قابلیت اطمینان و ایمنی بیشتر دارد، زیرا هوای فشرده در محیط های خطرناک نسبت به برق ایمن تر است. در مقابل، عملگرهای الکتریکی برای مکان هایی که دسترسی به هوای فشرده محدود است یا نیاز به کنترل دقیق تر موقعیت وجود دارد، گزینه بهتری محسوب می شوند. سامسون هر دو نوع را در محصولات خود ارائه می دهد و حتی ترکیب این دو (الکترو-پنوماتیک) نیز برای کاربردهای خاص وجود دارد.
Fail Open و Fail Close در کنترل ولو سامسون چیست ؟
تعیین وضعیت Fail Action در کنترل ولوهای سامسون (شامل FC برای بسته شدن، FO برای بازشدن و FIP برای حفظ موقعیت) صرفاً تابعی از ساختار اکچویتور نیست، بلکه باید مستقیماً بر اساس فلسفه ایمنی فرآیند (Safety Philosophy) انتخاب شود. به عبارت دیگر، طراح باید مشخص کند که در لحظه بروز بحران یا قطع هوای ابزار دقیق، کدام وضعیت (باز یا بسته بودن) کمترین خطر جانی، محیط زیستی و خسارت مالی را برای کل واحد به همراه دارد؛ پس از این تحلیل مهندسی، اکچویتور و تجهیزات جانبی به گونه ای پیکربندی می شوند تا آن هدف ایمنی محقق شود. (مطالعه بیشتر: آشنایی با Fail Open و Fail Close در کنترل ولو سامسون )
کاربردهای صنعتی کنترل ولو سامسون
کنترل ولو سامسون به دلیل دقت، کیفیت و قابلیت اطمینان بالا، در طیف گسترده ای از صنایع استفاده می شود.
- صنایع نفت و گاز: در پالایشگاه ها، خطوط انتقال نفت و گاز، و واحدهای فرآورش، کنترل ولو سامسون نقش مهمی در کنترل فشار، دبی و دمای سیالات دارد. این ولوها در بخش هایی مانند کنترل بخار، تزریق مواد شیمیایی و کنترل فشار گازهای فرآیندی استفاده می شوند.
- صنایع پتروشیمی: در پتروشیمی، کنترل دقیق جریان مواد خام و محصولات میانی اهمیت بالایی دارد. ولوهای سامسون با مقاومت در برابر مواد خورنده و دمای بالا، انتخابی ایده آل برای این صنعت هستند.
- نیروگاه ها: در نیروگاه های بخار، گازی و سیکل ترکیبی، کنترل ولوها در بخش هایی مانند سیستم های بخار و آب تغذیه بویلر استفاده می شوند. سامسون با ارائه ولوهایی مقاوم در برابر فشار و دمای بالا، کارایی و ایمنی سیستم را تضمین می کند.
- صنایع غذایی و دارویی: در صنایع غذایی و دارویی، ولوهای استیل ضدزنگ سامسون با طراحی بهداشتی (Hygienic Design) برای جلوگیری از آلودگی و تسهیل شستشو استفاده می شوند.
راهنمای انتخاب کنترل ولو سامسون
انتخاب یک کنترل ولو مناسب از برند سامسون نیازمند بررسی دقیق شرایط کاری، نوع سیال، فشار، دما و الزامات فرآیند است. هر خط تولید یا واحد صنعتی نیازهای خاص خود را دارد و انتخاب اشتباه می تواند باعث کاهش بهره وری، افزایش هزینه های تعمیرات و حتی توقف تولید شود. سامسون طیف وسیعی از مدل ها را ارائه می دهد که برای کاربردهای مختلف قابل استفاده هستند. بنابراین، آشنایی با معیارهای انتخاب کمک می کند تا بهترین مدل را متناسب با شرایط خود انتخاب کنید.
| پارامتر | چه چیزی باید مشخص شود؟ |
|---|---|
| نوع سیال | آب، بخار، گاز، روغن، مواد شیمیایی و... |
| دبی | حداقل، نرمال و حداکثر Flow |
| فشار ورودی | فشار Upstream |
| فشار خروجی | فشار Downstream |
| افت فشار | ΔP در شرایط کاری |
| دما | حداقل، نرمال و حداکثر |
| سایز خط | DN / NPS |
| کلاس فشار | PN یا Class |
| مشخصه جریان | Linear، Equal Percentage، Quick Opening |
| نوع عملگر | Pneumatic / Electric |
| حالت Fail | Fail Open، Fail Close یا Fail in Place |
| کلاس نشتی | بر اساس نیاز فرآیند |
| متریال | Body، Trim، Seat و Packing |
| Cv/Kv | مقدار موردنیاز بر اساس محاسبات سایزینگ |
| Positioner | آنالوگ یا دیجیتال و پروتکل ارتباطی |
معیارهای انتخاب
برای انتخاب کنترل ولو سامسون باید موارد زیر را در نظر گرفت:
- نوع سیال: خورنده، چسبناک، گازی یا مایع؟ هر کدام نیاز به متریال و طراحی متفاوت دارند.
- دما و فشار کاری: ولو باید در شرایط حداکثر فشار و دما بدون افت عملکرد کار کند.
- دقت مورد نیاز: برخی فرآیندها به دقت بالا نیاز دارند، بنابراین موقعیت سنج دیجیتال ضروری است.
- نوع عملگر: پنوماتیکی، الکتریکی یا هیدرولیکی بسته به منابع موجود و نیاز فرآیند انتخاب می شود.
- استانداردهای بهداشتی یا ایمنی: برای صنایع غذایی و دارویی، طراحی بهداشتی ضروری است.
سایز و فشار کاری
سایز کنترل ولو باید با ظرفیت جریان و ابعاد خط لوله هماهنگ باشد. استفاده از ولو با سایز بزرگ تر یا کوچک تر از حد نیاز، باعث ایجاد مشکلاتی مانند افت فشار یا لرزش می شود. همچنین باید فشار کاری حداکثری (Maximum Operating Pressure) را در نظر گرفت تا از آسیب به ولو جلوگیری شود.
دما و سیال کاری
دمای کاری یکی از عوامل مهم در انتخاب کنترل ولو است. برخی مدل های سامسون قابلیت تحمل دمای بالای ۵۰۰ درجه سانتی گراد را دارند، در حالی که مدل های کرایوژنیک (Cryogenic) برای دماهای بسیار پایین مناسب اند. همچنین نوع سیال (آب، بخار، اسید، گاز طبیعی و…) بر انتخاب متریال بدنه و اجزای داخلی تأثیر مستقیم دارد.
نصب و راه اندازی کنترل ولو سامسون
نصب درست کنترل ولو سامسون نقش مهمی در عملکرد و طول عمر آن دارد. یک ولو باکیفیت در صورت نصب و راه اندازی نادرست می تواند خیلی زود دچار نشتی، سایش یا خرابی شود.
نکات مهم قبل از نصب
- اطمینان از تمیز بودن خط لوله و نبود ذرات جامد
- بررسی صحیح بودن سایز و فشار کاری ولو
- رعایت جهت جریان مشخص شده روی بدنه ولو
- استفاده از گسکت و پیچ های استاندارد برای اتصال فلنج ها
- اطمینان از شرایط مناسب محیط (دمای محیط، رطوبت، و دسترسی به منابع انرژی)
تست و تنظیم اولیه
پس از نصب، باید تست عملکرد انجام شود. این تست شامل بررسی نشتی، صحت عملکرد عملگر، و هماهنگی موقعیت سنج با سیگنال های سیستم کنترل است. در ولوهای دیجیتال سامسون، این مرحله شامل کالیبراسیون نرم افزاری نیز می شود تا ولو با دقت کامل به سیگنال ها پاسخ دهد.
نگهداری و تعمیرات کنترل ولو سامسون
نگهداری صحیح از کنترل ولو سامسون باعث افزایش طول عمر و کاهش هزینه های تعمیرات می شود. سامسون در دفترچه راهنمای محصولات خود برنامه های نگهداری پیشگیرانه (Preventive Maintenance) را توصیه کرده است که شامل بررسی دوره ای قطعات، روانکاری، و تعویض به موقع پکینگ و سیل ها می شود.
برنامه ریزی نگهداری پیشگیرانه
- بازرسی بصری بدنه و عملگر
- بررسی عملکرد موقعیت سنج
- تمیز کردن مسیر عبور سیال
- تعویض قطعات فرسوده قبل از خرابی کامل
- ثبت تاریخچه تعمیرات برای برنامه ریزی بهتر
عیب یابی رایج
برخی مشکلات رایج کنترل ولو سامسون شامل نشتی داخلی یا خارجی، کندی پاسخ ولو، خرابی عملگر، یا خطا در موقعیت سنج است. تشخیص سریع و رفع این مشکلات از توقف تولید جلوگیری می کند. سامسون با ارائه کیت های تعمیرات اورجینال، کار را برای تیم های نگهداری آسان تر کرده است.
قیمت کنترل ولو سامسون
قیمت کنترل ولو سامسون به یک پارامتر وابسته نیست و بر اساس مشخصات فرآیندی و Configuration نهایی تعیین میشود. مهمترین عوامل مؤثر بر قیمت عبارتاند از:
| عامل | تأثیر |
|---|---|
| مدل ولو | ۳۲۴۱، ۳۲۴۴، ۳۲۵۱ و... |
| سایز | DN/NPS |
| Pressure Class | PN/Class |
| Body Material | Cast Steel، Stainless Steel و... |
| Trim Material | متناسب با سیال |
| Flow Characteristic | Linear / Equal Percentage |
| Actuator | Pneumatic / Electric |
| Positioner | Analog / Digital |
| Bellows Seal | در صورت نیاز |
| Leakage Class | بر اساس فرآیند |
| تجهیزات جانبی | Solenoid، Limit Switch، Transmitter و... |
| استاندارد پروژه | IEC / ISA / DIN / API و... |
| شرایط فرآیند | دما، فشار، دبی و نوع سیال |
عوامل مؤثر بر قیمت
- نوع ولو (خطی، روتاری، خاص)
- سایز و فشار کاری
- متریال بدنه و اجزای داخلی
- نوع عملگر (پنوماتیک، الکتریکی)
- امکانات اضافی مانند موقعیت سنج دیجیتال یا ترانسمیتر هوشمند
نکات ایمنی در استفاده از کنترل ولو سامسون
ایمنی در استفاده از کنترل ولو سامسون نه تنها باعث حفظ عملکرد درست دستگاه می شود، بلکه از بروز حوادث صنعتی نیز جلوگیری می کند. برخی نکات ایمنی مهم عبارتند از:
- قبل از تعمیر یا باز کردن ولو، فشار و جریان سیال را کاملاً قطع کنید.
- از ابزار و تجهیزات ایمنی مناسب مانند دستکش مقاوم به حرارت یا مواد شیمیایی استفاده کنید.
- کالیبراسیون و تنظیمات را فقط توسط تکنسین های آموزش دیده انجام دهید.
- در محیط های انفجاری، از مدل های ضدانفجار سامسون استفاده کنید.
کاویتاسیون در کنترل ولو سامسون
در هنگام عبور سیال از کنترل ولو، فشار در ناحیه ای به نام Vena Contracta به کمترین مقدار خود می رسد. اگر فشار موضعی سیال در این ناحیه از فشار بخار سیال ( Pv) کمتر شود، بخشی از مایع به صورت لحظه ای تبخیر شده و حباب های بخار تشکیل می شوند.
اگر فشار سیال پس از ناحیه Vena Contracta دوباره از فشار بخار بیشتر شود، حباب ها به سرعت فرو می ریزند. این فروپاشی ناگهانی می تواند پیامدهای زیر را ایجاد کند:
- Noiseیا صدای شدید و غیرعادی
- Vibrationیا ارتعاش در ولو و خطوط لوله
- Erosion و خوردگی ضربه ای سطوح فلزی
- آسیب به Plug، Seat و سایر اجزای Trim
- کاهش ظرفیت و افت عملکرد کنترل ولو
- کاهش عمر سرویس ولو و تجهیزات پایین دست
به صورت ساده، کاویتاسیون زمانی رخ می دهد که:
Pvc<Pv
و سپس فشار در پایین دست دوباره افزایش یابد:
P2>Pv
در این شرایط، وجود هم زمان تشکیل حباب و فروپاشی حباب مشخصه اصلی کاویتاسیون است.
فلشینگ در کنترل ولو سامسون
در پدیده Flashing نیز فشار سیال در ناحیه Vena Contracta به کمتر از فشار بخار می رسد و حباب های بخار تشکیل می شوند؛ اما تفاوت مهم این است که فشار پایین دست به اندازه کافی افزایش پیدا نمی کند تا حباب ها دوباره به مایع تبدیل شوند.
در نتیجه، جریان خروجی از ولو به صورت مخلوطی از مایع و بخار ادامه پیدا می کند و حباب ها در مسیر پایین دست باقی می مانند.
شرایط کلی فلشینگ به صورت زیر بیان می شود:
Pvc<Pv
و:
P2<Pv
در این حالت، جریان به صورت دو فازی ادامه می یابد و معمولاً باعث موارد زیر می شود:
- فرسایش شدید و پیوسته Trim
- سایش بدنه ولو و لوله پایین دست
- افزایش سرعت و آشفتگی جریان
- ایجاد صدای قابل توجه
- افزایش افت فشار و کاهش ظرفیت عبور سیال
- احتمال آسیب به اتصالات و تجهیزات پایین دست
در فلشینگ، برخلاف کاویتاسیون، حباب ها معمولاً فرو نمی ریزند؛ بلکه همراه سیال به سمت پایین دست حرکت می کنند.
تفاوت اصلی Cavitation و Flashing
| ویژگی | Cavitation | Flashing |
|---|---|---|
| تشکیل حباب | بله | بله |
| فشار در Vena Contracta | کمتر از فشار بخار | کمتر از فشار بخار |
| وضعیت فشار پاییندست | دوباره بیشتر از فشار بخار میشود | همچنان کمتر از فشار بخار باقی میماند |
| رفتار حبابها | فرو میریزند | باقی میمانند و حرکت میکنند |
| مکان اصلی آسیب | معمولاً داخل ولو و ناحیه بازیابی فشار | Trim، بدنه ولو و خطوط پاییندست |
| نوع جریان | عمدتاً مایع با حبابهای بخار ناپایدار | جریان پایدار دو فازی |
| مکانیزم آسیب | ضربه ناشی از فروپاشی حباب | فرسایش مداوم ناشی از جریان پرسرعت دو فازی |
نکته مهم: نباید این دو پدیده را یکی دانست:
- – Cavitation یعنی تشکیل حباب و سپس فروپاشی آن بر اثر بازیابی فشار.
- – Flashing یعنی تشکیل حباب و باقی ماندن آن در جریان، زیرا فشار پایین دست همچنان پایین تر از فشار بخار است.
به همین دلیل، راهکار انتخاب ولو نیز به نوع پدیده بستگی دارد. برای مقابله با کاویتاسیون معمولاً از Anti-Cavitation Trim، چندمرحله ای کردن افت فشار و کنترل سرعت خروجی استفاده می شود. در شرایط فلشینگ، علاوه بر Trim مقاوم، باید طراحی بدنه، جهت نصب ولو، طول خط پایین دست و مقاومت تجهیزات در برابر فرسایش دو فازی نیز بررسی شود.
برند سامسون و تاریخچه آن
شرکت سامسون در سال ۱۹۰۷ در آلمان تأسیس شد و از همان ابتدا تمرکز خود را بر توسعه و تولید تجهیزات کنترل صنعتی گذاشت. این برند با نوآوری های متعدد، به یکی از رهبران جهانی در زمینه طراحی و تولید کنترل ولو و سیستم های اتوماسیون صنعتی تبدیل شد. کیفیت ساخت بالا، استفاده از متریال مرغوب، و رعایت استانداردهای بین المللی باعث شده محصولات سامسون در بیش از ۶۰ کشور جهان به فروش برسند. یکی از ویژگی های مهم سامسون، تحقیق و توسعه مستمر برای ارائه محصولات با راندمان بالاتر و سازگار با محیط زیست است. همین امر باعث شده که کنترل ولوهای سامسون علاوه بر کارایی بالا، مصرف انرژی کمتری نیز داشته باشند.
فروش کنترل ولو سامسون
کنترل ولو سامسون با کیفیت بالا، طراحی پیشرفته و قابلیت اطمینان در شرایط سخت، یکی از بهترین گزینه ها برای صنایع مختلف است. از نفت و گاز گرفته تا صنایع غذایی و دارویی، سامسون راهکارهای متنوعی برای کنترل دقیق جریان ارائه می دهد. اگرچه قیمت این محصولات نسبت به برخی رقبا بالاتر است، اما دوام، عملکرد و کاهش هزینه های نگهداری در بلندمدت، این سرمایه گذاری را توجیه می کند. انتخاب مدل مناسب با توجه به شرایط فرآیند و نصب و نگهداری صحیح، می تواند سال ها عملکرد بی نقص را تضمین کند.
جهت کسب اطلاعات بیشتر و قیمت و خرید کنترل ولو با کارشناسان تجهیز صنعت در ارتباط باشید.
سوالات متداول (FAQ)
کنترل ولو سامسون چیست؟
کنترل ولو سامسون شیری صنعتی برای تنظیم دبی، فشار، دما یا سطح سیال است. این ولو معمولاً از بدنه، تریم، اکچویتور پنوماتیکی و پوزیشنر تشکیل می شود.
بهترین مدل کنترل ولو سامسون برای بخار کدام است؟
انتخاب مدل به فشار، دما، دبی و افت فشار بستگی دارد. مدل های ۳۲۴۱ و ۳۲۴۴ برای بسیاری از کاربردهای بخار استفاده می شوند؛ اما در فشار و دمای بالا باید متریال، تریم و نوع بونت نیز بررسی شود.
تفاوت کنترل ولو سامسون ۳۲۴۱ و ۳۲۴۴ چیست؟
مدل ۳۲۴۱ بیشتر برای کاربردهای عمومی و مدل ۳۲۴۴ برای شرایط سخت تر و فشار و دمای بالاتر استفاده می شود. انتخاب نهایی به سایز، کلاس فشاری، متریال و تریم بستگی دارد.
کنترل ولو سامسون چگونه سایز می شود؟
سایزینگ بر اساس نوع سیال، دبی، فشار و دما، چگالی، ویسکوزیته و افت فشار انجام می شود. همچنین باید سرعت جریان، کاویتاسیون، فلشینگ و محدوده بازشدگی ولو بررسی شود.
Cv در انتخاب کنترل ولو سامسون چیست؟
Cvظرفیت عبور جریان ولو است. هرچه Cvبیشتر باشد، ولو توان عبور جریان بیشتری دارد. این مقدار باید متناسب با دبی و افت فشار انتخاب شود.
رابطه تقریبی Cv و Kv
Cv≈1.156Kv
کدام Positioner برای کنترل ولو سامسون مناسب است؟
پوزیشنرهای سری ۳۷۳۰ برای بسیاری از کاربردهای صنعتی مناسب هستند. مدل های ۳۷۳۱ برای مناطق خطرناک و مدل های ۳۷۲۵ برای کاربردهای ساده تر استفاده می شوند. انتخاب نهایی به سیگنال، پروتکل و شرایط محیطی بستگی دارد.
Fail Open و Fail Close در کنترل ولو سامسون چیست؟
- Fail Close: ولو هنگام قطع هوا یا سیگنال بسته می شود.
- Fail Open: ولو هنگام بروز خطا باز می شود.
- Fail in Place: ولو تا حد امکان در آخرین موقعیت باقی می ماند.
انتخاب عملکرد مناسب به الزامات ایمنی فرایند بستگی دارد.
کنترل ولو سامسون برای دمای بالا مناسب است؟
بله، در صورت انتخاب صحیح بدنه، تریم، پکینگ، کلاس فشاری و بونت می توان از آن برای دمای بالا و بخار استفاده کرد. در دماهای بالا ممکن است استفاده از Extended Bonnet ضروری باشد.
آیا کنترل ولو سامسون برای سیالات خورنده مناسب است؟
بله، سامسون مدل هایی با متریال مقاوم در برابر خوردگی مانند استنلس استیل و آلیاژهای خاص تولید می کند که برای سیالات خورنده ایده آل هستند.
سامسون چه پروتکل های ارتباطی را پشتیبانی می کند؟
مدل های دیجیتال سامسون از پروتکل هایی مانند HART، Profibus و Foundation Fieldbus پشتیبانی می کنند.
هنگام خرید کنترل ولو سامسون چه اطلاعاتی لازم است؟
اطلاعات زیر معمولاً لازم است:
- نوع سیال
- دبی حداقل، نرمال و حداکثر
- فشار و دما
- سایز خط و کلاس فشاری
- متریال بدنه و تریم
- نوع اتصال
- مشخصه جریان
- نوع اکچویتور و Fail Action
- نوع Positioner و سیگنال کنترلی
قیمت کنترل ولو سامسون چگونه تعیین می شود؟
قیمت به مدل، سایز، کلاس فشاری، متریال، تریم، اکچویتور، پوزیشنر، تجهیزات جانبی و گواهی های موردنیاز بستگی دارد. برای دریافت قیمت دقیق باید مشخصات کامل فرایند و ولو ارائه شود.
