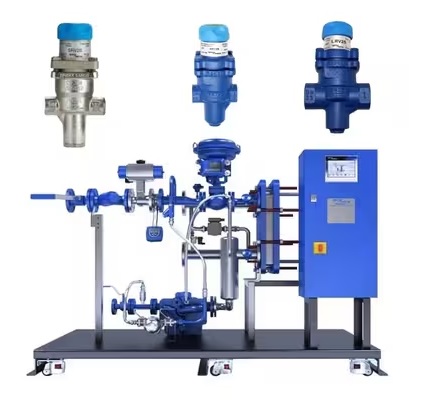

فشار شکن اسپیراکس سارکو ( Spirax Sarco ) نوعی از شیرهای کاهنده‌ی فشار مستقیم‌کار هستند که برای کنترل دقیق فشار بخار و هوای فشرده در خطوط صنعتی طراحی شده و در سه خانواده با بدنه SQ Iron و Gun Metal عرضه می‌شوند. اما انتخاب اشتباه بین این سه خانواده می‌تواند خط فرایندی را ناپایدار کرده و حتی به تجهیزات پایین دست آسیب بزند.
تفاوت اصلی مدل‌های مختلف رگولاتور فشار اسپیراکس سارکو در جنس بدنه، سایز و نوع کاربرد آنها است. سری BRV2 با بدنه SG Iron برای بخار و هوای فشرده کارایی دارد. اما اسپیراکس سارکو سری BRV2S5 با بدنه Gun Metal را برای همان کاربردها در سایز کوچک طراحی کرده است. مهمترین نکته هنگام خرید فشار شکن اسپیراکس سارکو، بررسی تفاوت مدل‌های معمولی با نسخه‌های سنسینگ خارجی (BRV2SP و BRV2BP) است که در این مطلب همراه با بررسی کامل فنی مدل‌های مختلف تحلیل خواهیم کرد.

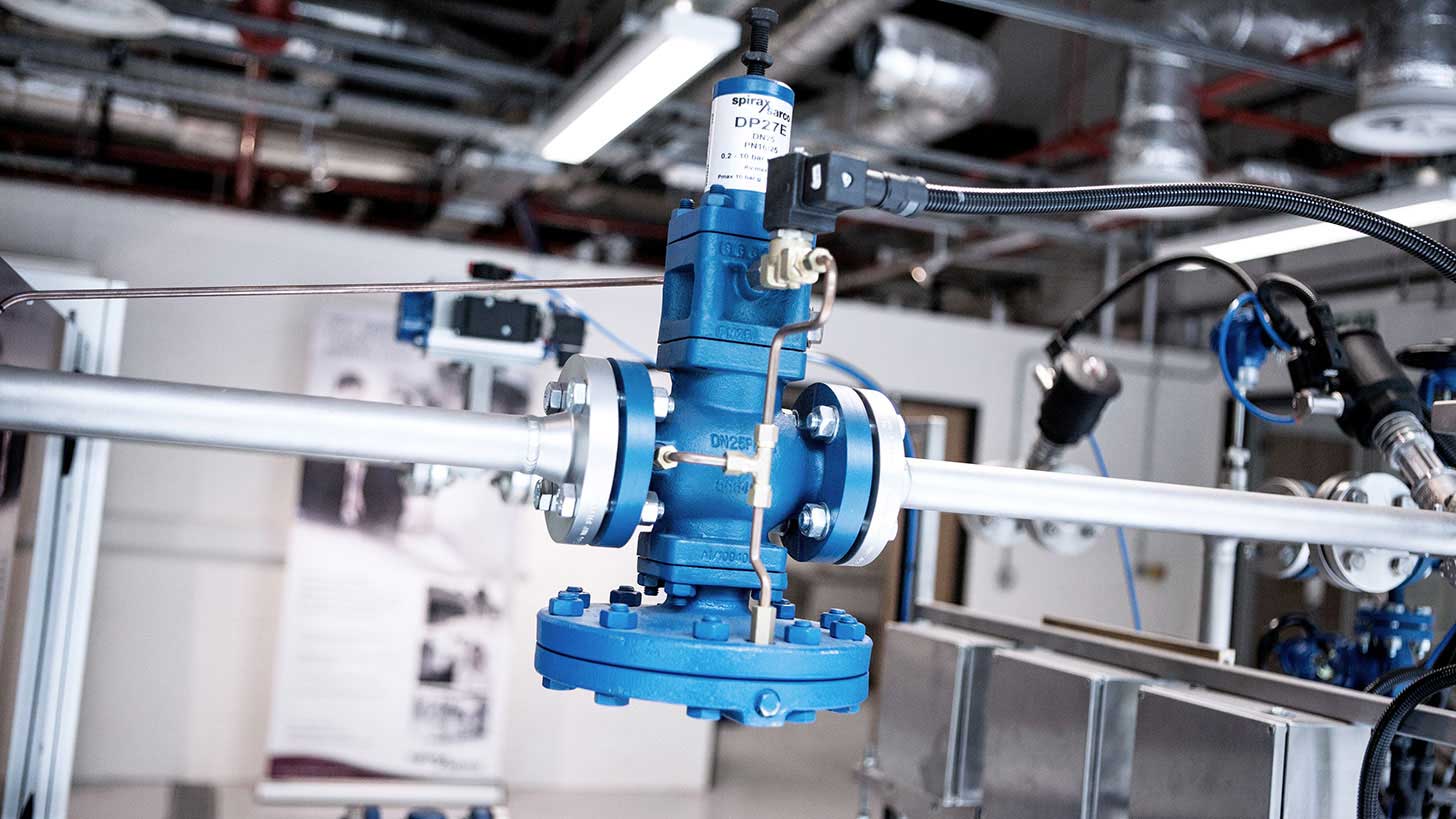

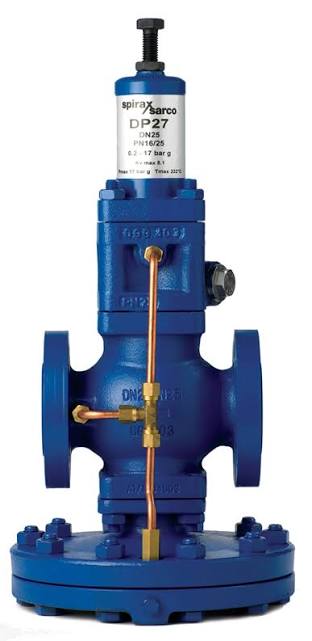

شیر فشار شکن تجهیزی است که فشار خط را در بخش‌های بالادستی محدود کرده و سپس فشار پایین دست فرایند را در شرایط تنظیم شده و پایدار نگه می‌دارد. بدون نصب این تجهیزات بخش‌های پایین دست فرایندها با نوسان فشار مواجه شده و عمر مفید آنها شدیداً کاهش پیدا می‌کند. اسپیراکس سارکو برند برجسته و باسابقه انگلیسی طیف کاملی از انواع شیر فشار شکن مناسب نصب در صنایع مختلف را طراحی کرده است:

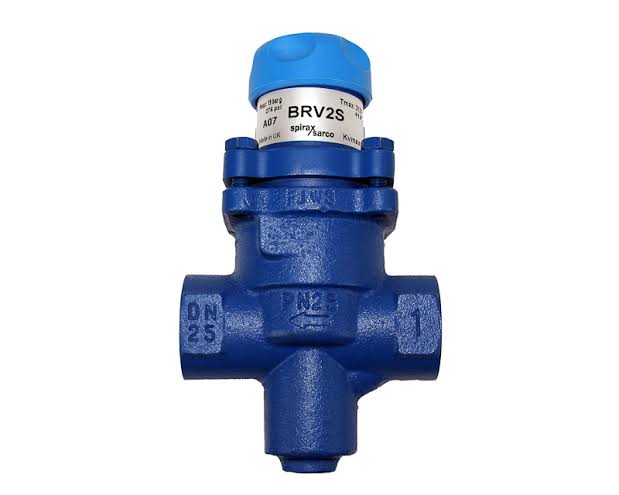

شیر فشار شکن مدل BRV2S یک شیر کاهنده فشار مستقیم‌کار با بدنه SG Iron است که برای کاربردهای بخار و هوای فشرده و با بلوز استیل ضد زنگ طراحی شده است. بدنه SG Iron این مدل مقاومت بالایی در برابر فشار و ضربه دارد که مناسب استفاده در بخار صنعتی و هوای فشرده است. همچنین مجهز به بلوز استیل ضد زنگ است که برای بخار با کیفیت بالا و دماهای بالاتر انتخاب مطمئن‌تری در مقایسه با بلوز فسفر برنزی است.
اسپیراکس سارکو این مدل را با سه فنر رنگی عرضه می‌کند که روی دیسک تنظیم مشخص هستند. خاکستری برای 0.14 الی 1.7 بار، سبز برای 1.4 تا 4.0 بار و نارنجی برای 3.5 الی 8.6 بار طراحی شده است. از رگولاتور فشار اسپیراکس سارکو مدل BRV2S برای کاهش و کنترل فشار در خطوط توزیع بخار کارخانه‌ها و یا تنظیم فشار هوای فشرده در سیستم‌های پنوماتیک و ابزارهای بادی استفاده می‌کنند.
| پارامتر | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم‌کار |
| بدنه | SG Iron |
| بلوز | استیل ضد زنگ 316L |
| اتصال رزروه‌ای | ، و 1 اینچی |
| اتصال فلنج‌دار | DN25 و DN20 و DN15 |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4 بار |
| رنج فنر نارنجی | 3.5 الی 8.6 بار |
| دیسک و فنر برگشت | استیل |
این مدل نیز یک شیر فشار شکن از نوع کاهنده مستقیم‌کار با بدنه SG Iron است که برای کاربردهای بخار و هوای فشرده طراحی شده و یک بلوز فسفر برنزی دارد. بدنه SG Iron این شیر مقاومت کافی در برابر فشار یا ضربه را تحمل می‌کند. اما برای بخش بلوز آن از آلیاژ فسفر برنزی استفاده شده که برای نصب در کاربردهای عمومی بخار و هوای فشرده کارایی دارد و گزینه اقتصادی‌تر از بلوز استیل ضد زنگ است.
این مدل رگولاتور فشار اسپیراکس سارکو نیز با سه فنر رنگی خاکستری، سبز و نارنجی عرضه می‌شود. از این مدل می‌توانید در پروژه‌های کاهش و کنترل فشار بخار در خطوط توزیع کارخانه‌ای و واحدهای صنعتی و یا تنظیم فشار هوای فشرده در سیستم‌های پنوماتیک و ابزارهای بادی استفاده کنید.
| پارامتر | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم |
| بدنه | SG Iron |
| بلوز | فسفر برنزی |
| اتصال رزوه‌ای | 1، و اینچ |
| اتصال فلنج‌دار | DN25 و DN20 و DN15 |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4 بار |
| رنج فنر نارنجی | 3.5 الی 8.6 بار |

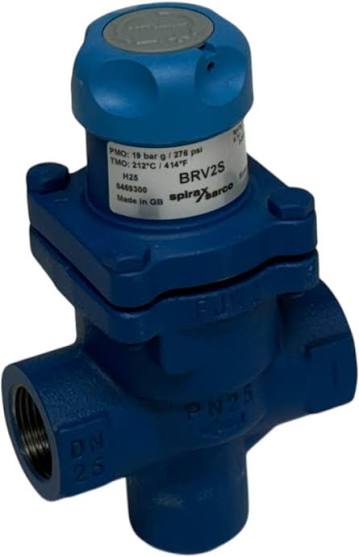

فشار شکن با بدنه SG Iron برای کاربردهای بخار و هوای فشرده است که علاوه بر بلوز استیل ضد زنگ، از قابلیت سنسینگ فشار خارجی نیز برخوردار است. بلوز استیل ضد زنگ 316L کار شده در این مدل برای بخار باکیفیت بالا و نصب روی دماهای بالاتر انتخاب مطمئنی است. اما با طراحی ارتقا یافته سنسینگ فشار خارجی قادر است که فشار پایین دست را از طریق یک لوله سنسینگ ۶ میلیمتری در فاصله دورتر را بخواند. این ویژگی برای مواقعی است که نقطه کنترل فشار باید حداقل یک متر پایین‌تر از شیر فشارشکن قرار بگیرد.
شیر فشار شکن اسپیراکس سارکو مدل BRV2SP برای کاهش و کنترل فشار بخار در خطوطی که نقطه کنترل فشار دورتر از شیر است، کارایی دارد. اما در هنگام نصب حتماً سر آزاد لوله سنسینگ ۶ میلیمتری را حداقل یک متر پایین‌تر از شیر و در مسیر جریان پایین دست وصل کنید.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار با سنسینگ فشار خارجی |
| بدنه | SG Iron |
| بلوز | استیل ضد زنگ 316L |
| سنسینگ فشار | خارجی با اتصال فشاری 1.8 اینچی |
| اتصال رزوه‌ای | ، و 1 اینچ |
| اتصال فلنجی | DN15 ، DN20 و DN25 |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4 بار |
| رنج فنر نارنجی | 3.5 الی 8.6 بار |
این مدل نیز با بدنه SG Iron برای کاربردهای بخار و هوای فشرده طراحی شده است. اما علاوه بر بلوز فسفر برنزی از قابلیت سنسینگ فشار خارجی نیز برخوردار است. بلوز فسفر برنزی این مدل برای کاربردهای عمومی بخار و هوای فشرده گزینه اقتصادی است. اما برای اندازه‌گیری فشار پایین دست از یک لوله سنسینگ ۶ میلیمتری استفاده می‌کند که فشار را از نقطه‌ای دورتر می‌خواند. در واقع همان مدل BRV2SP است که با نگاه اقتصادی‌تر همراه با بلوز فسفر برنزی تولید شده است. از این مدل نیز می‌توانید برای کاهش و کنترل فشار بخار در خطوطی که نقطه کنترل فشار دورتر از شیر قرار دارد، استفاده کنید.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار با سنسینگ فشار خارجی |
| بدنه | SG Iron |
| بلوز | فسفر برنزی |
| سنسینگ فشار | خارجی، اتصال فشاری 1.8 اینچی |
| فاصله نقطه سنسینگ | حداقل یک متر پایین‌تر از شیر |
| اتصال رزوه‌ای | ، و 1 اینچی |
| اتصال فلنج‌دار | DN15، DN20 و DN25 |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4.0 بار |
| رنج فنر نارنجی | 3.5 الی 8.9 بار |
این مدل یک شیر کاهنده فشار مستقیم‌کار با بدنه گان متال است که مخصوص سیستم‌های بخار و هوای فشرده در سایزهای کوچک طراحی شده و با بلوز استیل عرضه می‌شود. بدنه این مدل را از Gun Metal ساخته‌اند که در مقایسه با SG Iron سبک‌تر است و در برابر خوردگی عملکرد مقاوم‌تری دارد. همچنین مجهز به بلوز استیل ضد زنگ طراحی شده که برای بخار باکیفیت بالا و دماهای بالاتر انتخاب مطمئن‌تری است.
از فنرهای رنگی خاکستری، سبز و نارنجی برای فشارهای پایین تا بالا روی دیسک تنظیم (هندل) این مدل مانند دیگر شیرهای اسپیراکس سارکو استفاده شده است. از این مدل برای کاهش و کنترل فشار بخار در خطوط توزیع بخار با سایز کوچک استفاده می‌کنند. همچنین از قابلیت تنظیم هوای فشرده در سیستم‌های پنوماتیک کوچک نیز برخوردار است. اما فقط در نوع رزوه‌ای عرضه شده و اتصال فلنجی را پشتیبانی نمی‌کند.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم |
| بدنه | گان متال |
| بلوز | استیل ضد زنگ 316L |
| اتصال | رزوه‌ای 1، و اینچی |
| هندل تنظیم | پلی پروپیلن |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4 بار |
| رنج فنر نارنجی | 3.5 الی 8.6 بار |
یک شیر فشارشکن با بدنه گان متال است که برای کاربردهای بخار و هوای فشرده در سایزهای کوچک طراحی شده است. این مدل بلوز فسفر برنزی دارد. بدنه گان متال این مدل باعث شده تا شیر در سایز کوچک وزن سبک و مقاومت بالایی در برابر خوردگی داشته باشد. اما بلوز فسفر برنزی این مدل یک انتخاب اقتصادی برای کاربردهای عمومی بخار و هوای فشرده است. اسپیراکس سارکو این مدل را فقط با اتصال رزوه‌ای عرضه می‌کند و برای کاهش و کنترل فشار در خطوط بخار با سایز کوچک و یا تنظیم فشار هوای فشرده در سیستم‌های پنوماتیکی و ابزارهای بادی کارایی دارد.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم‌کار |
| بدنه | گان متال |
| بلوز | فسفر برنزی |
| اتصال | 1، و اینچی |
| هندل تنظیم | پلی پروپیلن |
| رنج فنر خاکستری | 0.14 الی 4 بار |
| رنج فنر سبز | 1.4 الی 4 بار |
| رنج فنر نارنجی | 3.5 الی 8.6 بار |

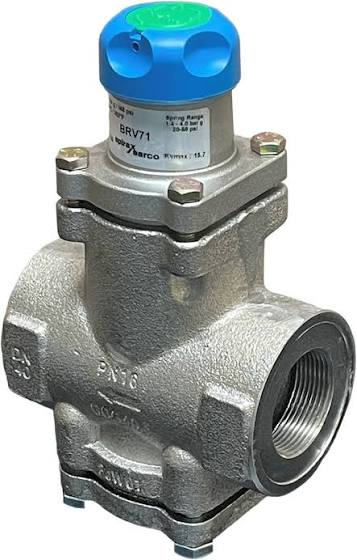

شیر فشار شکن مدل BRV71 نوعی شیر کاهنده فشار مستقیم‌کار است که با بدنه از جنس SG Iron و برای نصب در خطوط بخار سایز بزرگ با اتصال رزوه‌ای طراحی شده است. بدنه SG Iron این مدل مقاومت بالایی در برابر فشار و ضربه دارد. از این رو برای کاربردهای صنعتی بخار در سایزهای بزرگ مناسب است.
برخلاف خانواده BRV2 که هم برای بخار و هم هوای فشرده کاربرد دارند، این مدل رگولاتور فشار اسپیراکس سارکو فقط با اتصال رزوه‌ای برای خطوط بخار طراحی شده است. اما اگر در سیستم شما از اتصال فلنجی استفاده می‌شود، این مدل را انتخاب نکنید.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم |
| بدنه | (چدن نشکن) SG Iron |
| سیال کاری | فقط بخار |
| اتصال | رزوه‌ای 1، ، و 2 اینچی |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4.0 بار |
| رنج فنر نارنجی | 3.5 الی 9 بار |
این مدل یک شیر کاهنده فشار مستقیم با بدنه SG Iron است که اسپیراکس سارکو آن را تخصصی برای کاهش فشار خطوط بخار در سایزهای بزرگ طراحی کرده و همراه با اتصال فلنج‌دار عرضه می‌شود.
بدنه SG Iron (چدن نشکن) این مدل از مقاومت بالایی در برابر فشار و ضربه برخوردار است و کاملاً مناسب قرار گرفتن در معرض بخار صنعتی است. همچنین اتصال‌های مختلف این مدل بر پایه سایزهای استاندارد فلنجی از DN25 الی DN50 است. اسپیراکس سارکو این مدل را فقط مخصوص نصب روی خطوط بخار سایز بزرگ طراحی کرده است و نصب آن برای کاهش فشار هوای فشرده توصیه نمی‌شود. در واحدهای صنعتی که نیاز به حجم بالای بخار با دبی زیاد دارند، این مدل با اتصال فلنجی بهترین پیشنهاد است.
| ویژگی | مشخصات فنی |
| نوع | شیر کاهنده فشار مستقیم |
| بدنه | SG Iron (چدن نشکن) |
| سیال کاری | فقط بخار |
| اتصال فلنجی | DN25، DN32، DN40، DN50، PN16، JIS10 |
| اتصال رزوه‌ای | ندارد |
| رنج فنر خاکستری | 0.14 الی 1.7 بار |
| رنج فنر سبز | 1.4 الی 4.0 بار |
| رنج فنر نارنجی | 3.5 الی 9 بار |
خرید رگولاتور فشار اسپیراکس سارکو، بیش از هر چیز به شناخت دقیق شرایط فرایند بستگی دارد. سه فاکتور اصلی جنس بدنه، سیال کاری و رنج فشار پایین دست انتخاب نهایی را تعیین می‌کنند. اما نکات فنی ریزتری نیز وجود دارد که اگر نادیده بگیرید، شیر انتخاب شده در عمل پاسخ نمی‌دهد. در ادامه نکات فنی و راهنمای خرید شیر فشار شکن اسپیراکس سارکو را بررسی خواهیم کرد:
انتخاب جنس بدنه شیر فشارشکن اسپیراکس سارکو باید براساس نوع سیال و شرایط محیطی باشد. اگر سیستم شما از نوع بخار یا هوای فشرده سایز کوچک تا 1 اینچی است، بدنه چدن فشرده (SG Iron) مدل BRV2 و یا گان متال در مدل‌های BRV2B5 یا BRV2S5 کافی است. اما در محیط‌های خورنده از متریال بدنه گان متال و در محیط با فشار و ضربه بالا از بدنه SG Iron تهیه کنید.
جنس بلوز شیر فشار شکن با در نظر گرفتن کیفیت بخار و مقدار دمای فرایند انتخاب می‌شود. اگر بخار در فرایند شما از نوع خشک، با کیفیت بالا و دمای بالا است، شیر با بلوز استیل ضد زنگ (مدل‌های S) را انتخاب کنید. اما اگر بخار از نوع عمومی است و در کل هزینه اقتصادی مد نظر است، شیر با بلوز فسفر برنزی (مدل‌های B) را تهیه کنید. یادتان باشد که در محیط با بخار مرطوب یا دماهای خیلی بالا، بلوز فسفر برنزی سریع دچار خوردگی و خستگی می‌شود.
رنج فنر انواع رگولاتور فشار اسپیراکس سارکو را باید با در نظر گرفتن رنگ و محدوده فشار تجهیزات پایین دست انتخاب کنید. رنگ خاکستری برای فشار پایین 0.14 الی 1.7 بار و رنگ سبز برای فشار متوسط 1.4 الی 4 بار طراحی شده است. همچنین رنگ نارنجی برای فشار بالا از 3.5 الی 9 بار است. اما اگر فشار مورد نیاز تجهیزات پایین دست فرایند شما در محدوده همپوشانی دو فنر قرار دارد، بهتر است همیشه فنر با رنج پایین‌تر را انتخاب کنید تا کنترل دقیق و پایدار‌تری انجام شود.
این انتخاب براساس فاصله نقطه کنترل فشار از شیر فشار شکن انجام می‌شود. اگر نقطه کنترل فشار دورتر از شیر و حداقل یک متر پایین‌تر از آن قرار دارد، حتماً نسخه سنسینگ خارجی (BRV2SP یا BRV2BP) را انتخاب کنید. در غیر این صورت همان مدل‌های معمولی و ارزان قیمت‌تر مانند BRV2S و BRV2B کفایت می‌کند.
برند اسپیراکس چارت ظرفیت براساس دبی بخار یا هوای فشرده برای هر مدل شیر فشار شکن را همراه با دیتاشیت هر محصول عرضه کرده است. قبل از سفارش خرید شیر فشار شکن اسپیراکس سارکو با استفاده از همین چارت ظرفیت و با در نظر گرفتن فشار بالا دست و پایین دست، سایز مناسب را انتخاب کنید.
KVS یک عدد ثابت است که ظرفیت عبوردهی شیر فشارشکن را نشان می‌دهد. به زبان ساده بیان می‌کند که چه مقدار آب برحسب متر مکعب بر ساعت از یک شیر عبور می‌کند، زمانیکه اختلاف فشار یک بار روی شیر باشد و شیر در موقعیت کاملاً باز قرار گرفته است.
مقدار KVS برای DN15 برابر 1.5، برای DN20 برابر 2.5 و برای DN25 برابر 3 است. بررسی این عدد از آن جهت الزامی است که تعیین می‌کند شیر انتخابی در دبی مورد نیاز شما با چه افت فشاری کار خواهد کرد. در این صورت آیا قادر به کنترل پایدار فشار پایین دست هست یا خیر؟ اگر مقدار KVS برای دبی مورد نیاز کوچک باشد، افت فشار بسیار زیادی حاصل می‌شود و شیر مجبور است که تقریباً همیشه در حالت کاملاً باز کار کند و در نتیجه کنترل فشار ناپایدار شده و نوسان پیدا می‌کند. لذا حتماً این پارامتر را هنگام انتخاب و خرید شیر فشار شکن اسپیراکس سارکو یا هر نوع شیر دیگری بررسی کنید.
قیمت شیر فشار شکن اسپیراکس سارکو عدد ثابتی نیست و به مشخصات دقیق سفارش بستگی دارد. جنس بدنه، نوع بلوز، سایز، نوع اتصال و رنج فنر هر کدام قیمت را تغییر می‌دهند. برای دریافت استعلام دقیق قیمت‌ها حتماً مدل، سایز، نوع اتصال و رنج فنر مورد نیاز را مشخص کنید. فروشنده‌ها با در اختیار داشتن این اطلاعات، قیمت دقیق سایز شیر مورد نیاز پروژه شما را اعلام می‌کنند. البته ذکر چند نکته درباره قیمت شیر فشار شکن بخار اسپیراکس سارکو مفید است:
جنس بدنه، نوع بلوز، سایز، نوع اتصال و رنج فنر فاکتورهای کلیدی خرید فشار شکن اسپیراکس سارکو هستند. توصیه می‌کنیم که قبل از سفارش اطلاعات کامل درباره فشار بالا دست، فشار پایین دست، دبی سیال و سایز خط لوله داشته باشید. همچنین برای بررسی فنی و انتخاب سایز و مدل رگولاتور فشار اسپیراکس سارکو می‌توانید از خدمات مشاوره فنی در گروه تجهیز صنعت استفاده کنید.
بلوز استیل 316L در برابر خوردگی و دمای بالا مقاوم‌تر است و برای بخار خیلی داغ انتخاب مطمئن‌تری است. اما بلوز فسفر برنزی با قیمت ارزان‌تر برای بخار عمومی و هوای فشرده گزینه اقتصادی است.
زمانی که نقطه کنترل فشار باید دورتر و حداقل یک متر پایین‌تر از شیر باشد، این مدل‌های سنسینگ را نصب می‌کنند.
در چنین شرایطی همیشه فنر با رنج پایین‌تر را انتخاب کنید. زیرا کنترل دقیق‌تر و پایداری بهتری می‌دهد.
