بال ولو گازی (Gas Ball Valves) یا شیر توپی گازی ، یکی از انواع رایج و متداول شیر توپی است که جهت کنترل جریان سیالات گازی با اتصال رزوه ای و سایزهای کوچک در صنایع مختلف مورد استفاده قرار می گیرد.

بال ولو گازی از اجزای ضروری در سیستم های مختلف توزیع گاز می باشند. این مدل شیرها جریان گاز را کنترل می کنند و عملیات ایمن و قابل اعتماد مسکونی، تجاری و صنعتی را تضمین می کنند.

شیرهای توپی گازی ساختار مستحکم همچنین تحمل فشار و دمایی بالایی دارند و از استانداردهای صنعتی و تست برای ایمنی پرسنل و تجهیزات پیروی می کنند. آنها اغلب دارای دسته اهرمی (Lever Handle) می باشند که امکان بسته و باز کردن شیر را فراهم می کند.

بال ولو های گازی معمولاً از  متریال مناسب برای سرویس گاز مانند برنج یا استنلس استیل ساخته می شوند. متریال برنج به دلیل مقاومت در برابر خوردگی، دوام و مقرون به صرفه بودن بیشترین کاربرد را دارد.

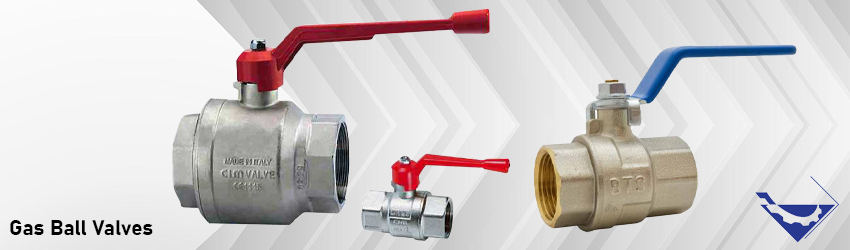

انواع بال ولو گازی | شیر توپی گازی

شیرهای توپی فولادی ضد زنگ برای کاربردهایی که به مقاومت در برابر خوردگی بالاتر نیاز دارند مناسب می باشند. در ادامه به معرفی و بررسی عملکرد، کاربرد و مزایای شیر توپی گازی می پردازیم.

بال ولو گازی برنجی چیست؟

بال ولو گازی برنجی نوعی از شیرآلات کنترلی است که جهت قطع و وصل جریان گازها در صنایع مختلف به کار می رود.

مجرابند توپی دارای سوراخی در مرکز است که به سیالات اجازه می دهد در هنگام باز بودن شیر از آن عبور کنند. شیرهای توپی برنجی برای کاربردهای قطع و وصل سریع Shut-Off استفاده می شوند زیرا حتی اگر برای مدت طولانی استفاده نشده باشند، آب بندی کاملی را ایجاد می کنند.

برنج آلیاژی از مس و روی است که با توجه به مقدار روی آن را میتوان با رنگ زرد مایل به قرمز متمایز کرد. همچنین رایج ترین متریال برای ساخت شیرهای توپی است. شیر توپی برنجی سبک تر و ارزان تر از شیر توپی فولادی است همچنین به راحتی در سیستم پایپینگ نصب می شود.

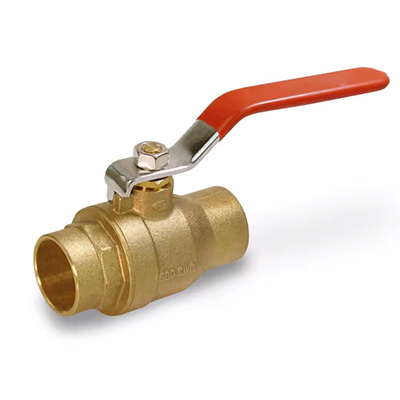

شیر توپی برنجی گازیبرنج فلزی سخت، محکم و بادوام است که می تواند در برابر دما و فشار بالا مقاومت کند. مس موجود در آلیاژ برنج دارای خواص ضد میکروبی است که از رشد و تولید مثل میکروب ها در سطح آن جلوگیری می کند. در واقع برنج مقاومت بالایی در برابر خوردگی و رسوب دارد.

ساخت شیرهای توپی گازی برنجی به دلیل چکش خواری دشوار نیست همچنین ریخته گری و جوشکاری آنها آسان است. کاربردهای رایج شیرهای توپی برنجی در صنایع غذایی، شیمیایی، نفت و گاز و انتقال سیالات گازی می باشد.

عملکرد بال ولو گازی

شیر توپی گازی از اجزای مختلفی نظیر عملگر (Actuator)، بدنه (Body)، استم (Stem) و نشیمنگاه (Seat) تولید می شود. این شیرها جزء شیرآلات ربع گرد (quarter-turn) می باشد. به عبارت بهتر با چرخش 90 درجه ای مجرابند توپی شیر را بسته یا باز می کند.

مجرابند توپی دارای یک سوراخ (Full ,Reduce ,V Bore) است که توسط استم متصل به اکچوتور موقعیت شیر را تغییر می دهد. هنگامی که سوراخ مجرابند توپی با لوله در یک راستا قرار می گیرد، شیر باز می شود و گاز از آن عبور می کند.

برعکس هنگامی که توپی عمود بر مسیر جریان می چرخد شیر بسته می شود و جریان گاز را مسدود می کند. شیرهای توپی گاز سریع و قابل اعتماد هستند و برای کاربردهایی که کنترل سریع جریان گاز ضروری است مانند سیستم‌ های قطع جریان اضطراری یا عملیات کنترل فرآیند ایده آل می باشند.

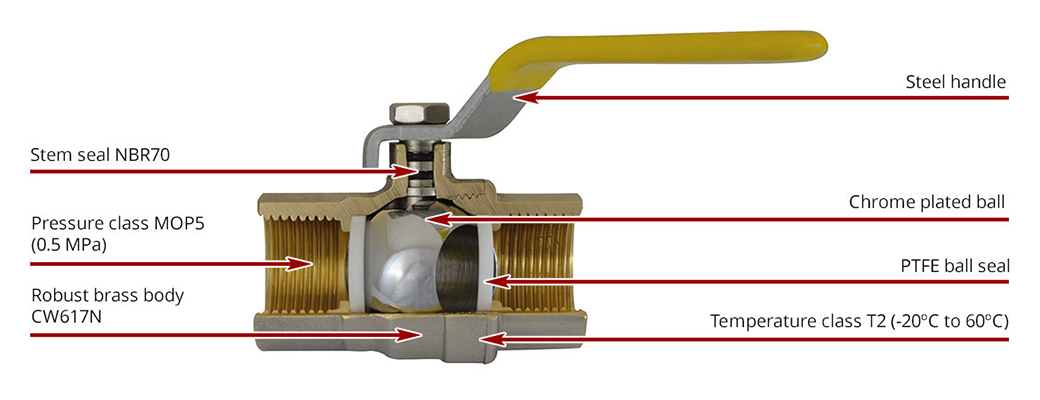

ساختار شیر توپی گازی | بال ولو گازیسیستم های پایپینگ از شیرهای توپی گاز برای انتقال سیالاتی مانند گاز مایع نفتی (LPG)، گازهای طبیعی، هیدروکربن ها و روغن های شیمیایی استفاده می کنند. این شیرها به طور موثر جریان سیال را در داخل سیستم ها برای مصارف مسکونی و تجاری یا صنعتی کنترل می کنند.

شیرهای توپی گاز اغلب دارای طراحی ایمن (Fire-safe) برای افزایش ایمنی در مواقع آتش سوزی یا قرار گرفتن در معرض دمای بالا می باشند. این طراحی شامل ویژگی هایی مانند آب بندی فلزی (metal-to-metal) و مواد مقاوم در برابر آتش مانند گرافیت برای جلوگیری از نشت و حفظ یکپارچگی آب بندی در کاربردهای دمای بالا می شود.

در واقع طراحی metal-to-metal یک آب بندی محکم ایجاد می کند که می تواند در شرایط فشار و دمای بالا مقاومت کند و خطر نشتی را به حداقل برساند.

کاربردهای بال ولو گازی

شیرهای توپی گازی در طیف وسیعی از صنایع جهت کنترل و قطع جریان گازی به کار می رود. برخی از کاربردهای رایج شیر توپی گازی به شرح زیر می باشد:

  • گاز مایع (LPG): شیرهای توپی معمولاً در سیستم های LPG برای کاربردهای مسکونی، تجاری و صنعتی به کار می روند. این شیرآلات کنترل کارآمد و قطع ایمن LPG را تضمین می کنند و امکان استفاده قابل اعتماد را در شبکه های توزیع، مخازن ذخیره سازی، سیلندرها و تجهیزاتی مانند مشعل ها، بخاری ها و اجاق ها فراهم می کنند.
  • صنایع نفت و گاز: شیرهای توپی گازی در سیستم‌ های خطوط لوله، پالایشگاه‌ ها، صنایع پتروشیمی و تأسیسات ذخیره‌سازی، کنترل جریان گاز طبیعی، متان و سایر هیدروکربن‌ها در حین استخراج، پردازش و توزیع اهمیت ویژه ای دارند.
  • سیستم های گاز صنعتی: شیرهای توپی در سیستم های گاز صنعتی مانند اکسیژن، نیتروژن و آرگون ضروری هستند. آنها کنترل ایمن و قابل اعتماد را در کارخانه های تولید گاز، تأسیسات ذخیره سازی و شبکه های توزیع، پشتیبانی از فرآیندهای تولید ارائه می کنند.
  • سیستم های تهویه HVAC: شیرهای توپی گاز بخشی از سیستم های گرمایش و تهویه مطبوع (HVAC) هستند. آنها جریان گاز را به دیگهای بخار، کوره ها و سایر تجهیزات گرمایشی تنظیم می کنند تا سطح دمای مطلوب را حفظ کنند.

تست بال ولو گازی

تست شیر توپی گاز شامل روش های مختلفی برای ارزیابی عملکرد، یکپارچگی و انطباق آنها با استانداردهای صنعتی است. برخی از این استانداردها عبارتند از:

تست فشار: شیر تحت فشارهای بالا (تقریباً 1.5 برابر فشار نامی) قرار می گیرد تا شرایط عملیاتی را شبیه سازی کند. توانایی شیر را برای مقاومت در برابر فشار  کاری بدون نشتی یا خرابی تأیید می کند.

آزمایش‌ های فشار معمولاً شامل افزایش تدریجی فشار و نظارت بر هرگونه نشانه‌ ای از نشت یا مسائل مربوط به یکپارچگی شیر است.

تست نشتی: برای اطمینان از اینکه شیر توپی گاز آب بندی محکمی دارد و اجازه نشتی گاز را نمی دهد بسیار مهم است.

تست جریان: عملکرد شیر توپی گاز را از نظر توانایی آن در تنظیم دقیق و مداوم جریان گاز ارزیابی می کند. این تست پارامترهایی مانند سرعت جریان، افت فشار و واکنش شیر به تغییرات شرایط جریان را اندازه گیری می کند.

تست استقامت: دوام طولانی مدت و قابلیت اطمینان عملیاتی شیر توپی گاز را ارزیابی می کند. این تست شامل قرار دادن شیر در معرض چرخه های مکرر باز و بسته شدن، شبیه سازی طول عمر مورد انتظار آن در شرایط عملیاتی عادی است.

تست استقامت تضمین می کند که شیر توپی می تواند استفاده مکرر را بدون کاهش عملکرد یا یکپارچگی ساختاری تحمل کند.

استاندارد بال ولو گازی

بال ولو های گازی برای اطمینان از عملکرد، ایمنی و سازگاری آنها با سیستم های گازی، تحت استانداردها و گواهینامه های مختلف صنعتی تولید می شوند. برخی از استانداردهای شیر توپی در موارد زیر بیان می شود:

  • موسسه نفت آمریکا (API): استانداردهایی از جمله API 6D و API 608 را برای شیرهای خط لوله و صنعتی مورد استفاده در صنعت نفت و گاز توسعه می دهد.
  • انجمن مهندسین مکانیک آمریکا (ASME): استانداردهایی مانند ASME B16.34 را برای طراحی، متریال و عملکرد شیر توپی گازی تعیین می کند.
  • انجمن استانداردهای کانادا (CSA): استانداردهایی مانند CSA Z245.15 را برای شیرهای خط لوله مورد استفاده در کانادا ایجاد می کند. آنها همچنین گواهینامه و رتبه بندی برای شیرهای توپی گاز ارائه می کنند.
  • مؤسسه استاندارد بریتانیا (BSI): استانداردهایی از جمله BS EN 331 را منتشر می کند که الزامات شیرهای توپی گاز مورد استفاده در سیستم های توزیع گاز در انگلستان را مشخص می کند.
  • سازمان بین المللی استاندارد (ISO): ISO یک نهاد تنظیم استاندارد بین المللی است که استانداردهایی را برای صنایع مختلف از جمله شیرهای توپی گازی تهیه می کند. به عنوان مثال، ISO 17292 الزامات شیرهای توپی فلزی مورد استفاده در گاز طبیعی و صنایع را مشخص می کند.

قیمت شیر توپی گازی

شیرهای توپی گازی دارای ویژگی‌ های منحصر به‌ فردی هستند که آنها را برای نیازها و الزامات منحصر به فرد کاربردهای گاز مناسب‌ می‌ سازد و عملکرد ایمن و کارآمد را تضمین می‌ کند.

هنگام انتخاب و نصب شیرهای توپی گازی برای اطمینان از رعایت الزامات ایمنی و ارتقای عملکرد صحیح سیستم گاز، رعایت مقررات و استانداردها ضروری است. نصب حرفه ای و نگهداری منظم برای سیستم های شیر گازی توصیه می شود تا از عملکرد ایمن و قابل اطمینان آنها اطمینان حاصل شود.

تجهیز صنعت یکی از برترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ است. این فروشگاه بزرگ  جهت افزایش سطح کیفی صنایع انواع شیر توپی گازی را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت بال ولو گازی با کارشناسان فنی و فروش ما در ارتباط باشید
