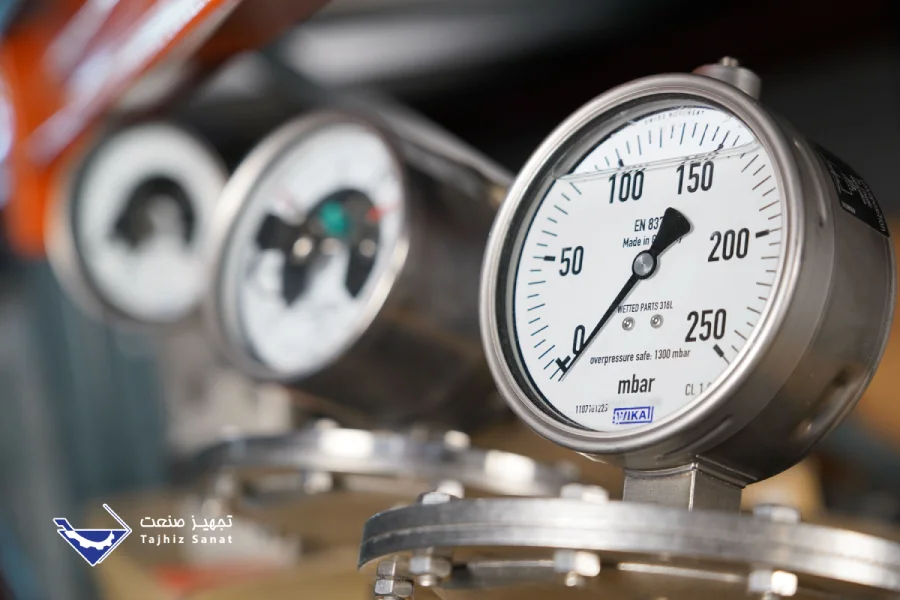

گیج فشار دیافراگمی

اندازه گیری فشار در فرآیندهای صنعتی از اهمیت بالایی برخوردار است. به همین جهت تجهیزات اندازه گیری مرتبط با پارامتر فشار و تجهیزات جانبی آن نیز بسیار پر مصرف و کاربردی میباشند.

توضیحات

اندازه گیری فشار در فرآیندهای صنعتی از اهمیت بالایی برخوردار است. به همین جهت تجهیزات اندازه گیری مرتبط با پارامتر فشار و تجهیزات جانبی آن نیز بسیار پر مصرف و کاربردی میباشند. به همراه هر کدام از تجهیزات و سنسور های اندازه گیری فشار، می توان چند تجهیز جانبی برای بهبود عملکرد و افزایش عمر و کارایی این تجهیزات نصب کرد.

دیافراگم سیل یا گیج فشار دیافراگمی، منیفولد، کولینگ تاور، سایفون، اورو پرشر و … ازین دست تجهیزات جانبی مرتبط با اندازه گیری فشار محسوب میشوند.

انواع گیج فشار دیافراگمی

دیافراگم سیل‌ تجهیزات جانبی فشار هستند، که ابزارهای بسیار کاربردی برای افزایش عملکرد و کارایی تجهیزات فشار و همچنین تسهیل اندازه‌گیری کمیت فشار در صنايع مختلف هستند.

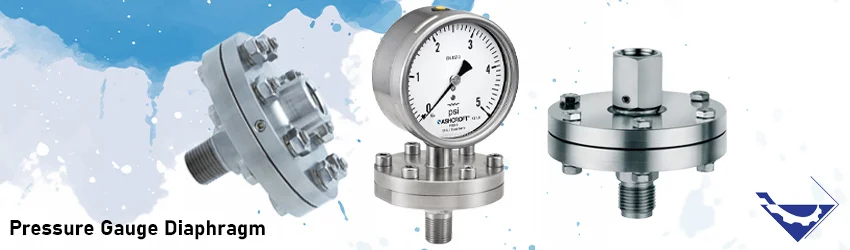

دیافراگم گیج فشار دیافراگم سیل

گیج فشار دیافراگمی چیست؟

گیج فشار دیافراگمی (Diaphragm Pressure Gauge) یک نوع سنجش‌گر فشار است که در ساختار آن، یک صفحه نازک و منعطف به نام دیافراگم استفاده می‌شود. دیافراگم به‌صورت تغییر فشار انعکاس داده می‌شود، و عموماً این تغییر فشار، تغییر مکانیکی را به‌وجود می‌آورد.

عملکرد دیافراگم در گیج فشار

دیافراگم در گیج فشار به عنوان بخش حساس اندازه‌گیری فشار عمل می‌کند. با تغییر اندازه خود، دیافراگم تغییر فشار را به سنسور منتقل می‌کند. این سنسور سپس اطلاعات فشار را به شکل قابل خواندن برای کاربر نمایش می‌دهد.

در صنایع مختلف سیالات خاص همچون اسیدها و موادی که خاصیت خورندگی دارند به بخش‌های داخلی گیج فشار می‌تواند خسارت وارد کند. با استفاده از دیافراگم سیل می‌توان از این خسارت احتمالی جلوگیری کرد. مواد فرایندهای صنعتی سیالات خورنده، چسبناک، پراز گل و لای (لجن)، مواد ناخالص، مواد با درجه حرارت بالا است که در صورت تماس مسقیم با سنسور فشار بسیار خطرناک و می‌تواند به آن خسارت وارد کند.

در بعضی موارد فرآیندهای مانند فرایند دارویی، صنایع غذایی و نوشیدنی نباید در معرض خطرآلودگی قرار بگیرند. لذا وجود پوشش حفاظتی که مانع تماس مستقیم این فرایندها با گیج فشار شود ضروری است که استفاده از دیافراگم سیل تضمین می‌کند که فرایندها هرگز با این محصول در تماس مستقیم نخواهد بود. در صورتی که رابط رزوه هم نصب نباشد با دیافراگم تخت می‌توان نشت مواد را کاهش داد.

گیج فشار دیافراگمی

انواع گیج فشار دیافراگمی

شرکت ویکا تولید کننده انواع مدل های مختلف دیافراگم و دیافراگم سیل های در جنس های مختلف و مدل های مختلفی میباشد. دیافراگم های مددل 990.29 و 990.27 از پرمصرف ترین و رایج ترین مدل های دیافراگم سیل هستند.

در ادامه به معرفی برخی مدل های این محصول میپردازیم:

دیافراگم ویکا مدل 990 در مدل های پیچی، رزوه ای و جوشی و در متریال های استیل 316، مونل، اینکونل و … تولید میشود.

عملکرد گیج فشار دیافراگمی

دیافراگم سیل در واقع نقش یک واسط بین فرآیند و ساختمان داخلی گیج فشار را ایفا می‌کند. نیروی سیال، فشار به دیافراگم وارد می‌کند و دیافراگم معادل این فشار را به سیال هیدرولیکی داخل گیج منتقل و در نهایت اندازه کمیت توسط دستگاه اندازه‌گیری می‌شود.

این دیافراگم برای تحمل فشار سیلات به اندازه کافی قوی، در عین حال نازک و انعطاف پذیر، تا عمل انتقال فشار به دستگاه به خوبی انجام شود. در این صورت گیج هرگز با خود فرایند به طور مستقیم در تماس نمی‌باشد.

در انتخاب دیافراگرم سیل سه عامل مهم وجود دارد:

  • دمای فرایند
  • فشار فرایند
  • غلظت فرایند

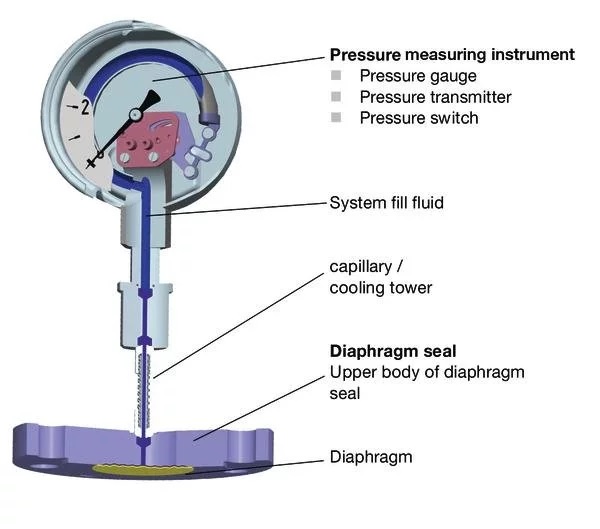

اجزائ دیافراگم گیج فشار - دیافراگم سیل

انواع اتصالات دیافراگم سیل ویکا

 از نظر دسته بندی دارای مدل های زیر میباشد

  • فلنجی (Flange Connection)
  • پیچی (Thread Connection)
  • جوشی

کاربردها

گیج‌های فشار دیافراگمی برای اندازه‌گیری فشار گازها و مایعات با بازه فشار 10 تا 60 بار استفاده می‌شوند

مهمترین ویژگی‌ آنها عبارتند از:

  • – دقت بالا در اندازه‌گیری فشار.
  • – قابلیت استفاده در محیط‌های خورنده یا آلوده.
  • – انعطاف‌پذیری در اندازه‌گیری فشار.

خرید گیج فشار دیافراگمی

پارامترهای بسیار مهمی در خرید این محصول تاثیر گذار هستند. در نظر گرفتن مواردی همچون نوع سیال از نظر خورنده بودن، ویسکوزیته، خاصیت کریستالی شدن و دمای سیال از مواردی هستند که در انتخاب متریال مناسب و خرید دیافراگم سیل تاثیر گذار میباشند.  خرید یک محصول نامناسب علاوه بر کاهش عملکرد این محصول، باعث آسیب دیدگی و ایجاد لطمات جبران ناپذیر به فرآیند خواهد شد.

قیمت دیافراگم سیل

مهمترین عامل تاثیر گذار بر قیمت یک دیافراگم سیل، جنس دیافراگم میباشد. طبیعتآ دیافراگم های با متریال های مونل، اینکونل و هستلوی به دلیل مقاومت و استحکام بیشتر در برابر خوردگی، سائیدگی و دماهای بالا از قیمت بیشتری برخوردار میباشند.



دیافراگم هموژنایزر با فشارسنج

دیافراگم کلمپی 990.22

دیافراگم فلنجی ویکا 990.27
