سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61

توضیحات

سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61 یکی از تجهیزات کنترلی و حفاظتی در فرآیند های صنعتی محسوب میشود. لول سوئیچ ها با کنترل نقطه ای ارتفاع سیال داخل مخازن را کنترل کرده و باعث افزایش ایمنی فرآیند و جلوگیری از آسیب دیدگی تجهیزات و ادوات صنعتی خواهد شد.

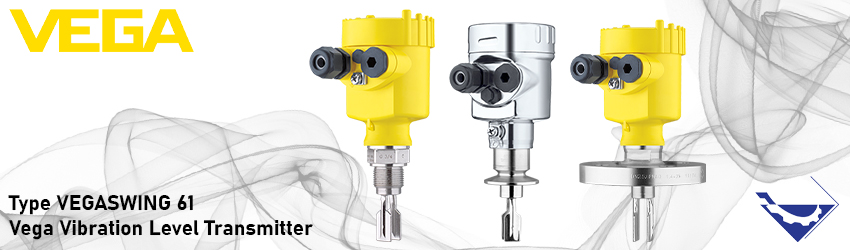

معرفی و خرید سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61

هنگامیکه ارتفاع سیال داخل یک مخزن از مقدار مشخصی بیشتر از افزایش پیدا میکند، سوئیچ سطح با ارسال یک سیگنال دیجیتال یا قطع و وصل کردن یک کنتاکت الکتریکی باعث قطع شدن پمپ خواهد شد و از سر ریز شدن سیال جلوگیری خواهد کرد.

در حالت برعکس نیز هنگامیکه سطح سیال داخل مخزن از مقدار مشخصی بیشتر کاهش پیدا کند، مجددآ لول سوئیچ با ارسال سیگنال دیجیتالی یا قطع و وصل کردن کنتاکت، باعث روش شدن پمپ خواهد شد و از آسیب رسیدن به پمپ جلوگیری خواهد شد.

لول سوئیچ ها دارای انواع مختلف و بسیار گوناگونی از نظر نوع اندازه گیری سطح میباشند. هر یک با توجه به نوع سیال فرآیندی، دما و فشار سیال، چگالی و بسیاری از پارامترهای دیگر طراحی و انتخاب خواهند شد. در اینجا به معرفی و بررسی لول سوئیچ دیاپازونی VEGASWING 61 ساخت شرکت VEGA آلمان میپردازیم و به مشخصات و ویژگی های آن اشاره خواهیم کرد.



عملکرد سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61

لول سوئیچ دیاپازونی یا لرزشی وگا مدل VEGASWING 61 یکی از سوئیچ های سطح با روش اندازه گیری لرزشی یا vibration میباشد. شکل ظاهری این لول سوئیچ باعث شده است که به لول سوئیچ دیاپازونی یا چنگالی نیز آن را میشناسیم. (Tuning Fork)

عملکرد این لول سوئیچ به این ترتیب میباشد که با متصل کردن جریان برق به این دستگاه، چنگال های آن با یک فرکانس رزونانس مشخص شروع به لرزش خواهند کرد. این لرزش ادامه خواهد داشت دقیقآ تا زمانی که سطح سیال به چنگال های لول سوئیچ برسد و سطح سنسور را بپوشاند.

به محض رسیدن سطح سیال به چنگال ها، فرکانس لرزش کاهش پیدا خواهد کرد. این تغییر فرکانس توسط قسمت الکترونیک به فرمان های سوئیچ تبدیل میکند و لول سوئیچ یک سیگنال سوئیچینگ به سیستم کنترل ارسال خواهد کرد. در این صورت یک کنتاکت الکتریکی تغییر وضعیت خواهد داد و از حالت خاموش به روشن و بالعکس تغییر خواهد کرد.

لول سوئیچ لرزشی وگا مدل VEGASWING61 مناسب تشخصی سطح سیال انواع مایعات میباشد. این سوئیچ سطح فارغ از نوع نصب و پوزیشن قرار گیری در مخرن، با دقت میلیمتری قابلیت تشخیص حد ارتفاع بالا و پایین داخل مخزن را خواهد داشت. لول سوئیچ VEGASWING61 برای کنترل حد بالا و حد پایین برای تشخیص ارتفاع مخازن، برای کنترل پمپ روی مخازن و خطوط لوله فرآیندی کاربرد خواهد داشت.

با استفاده از چنگال 38mm سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61 متیوان ارتفاع مایعات داخل مخازن را فارغ از تغییرات شرایط فرآیندی (دما و فشار)، کف، فوم، تلاطم سیال داخل مخزن و بدون درنظر گرفتن زاویه نصب تجهیز کنترل کرد.

از مزایای این لول سوئیچ میتوان به نصب ساده و آسان، نگهداری و تعمیرات مقرون بصرفه و عملکرد دقیق و قابل اطمینان اشاره کنیم.



مشخصات فنی سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61



  • فشار فرآیند: 1- تا 64+ بار (لازم به توضیح میباشد که این لول سوئیچ با اتصال پیچی تا دمای 50+ درجه سانتی گراد قابلیت تحمل تا فشار کاری 100 بار را خواهد داشت)
  • دمای فرآیندی: 50- تا 250+ درجه سانتی گراد
  • ویسکوزیته: 0.1 تا 10000 سانتی پویز
  • حداقل چگالی مجاز: 0.5 تا 2.5 گرم بر سانتی متر مربع
  • اتصال به فرآیند: پیچی (رزوه) از سایز “3/4 به بالا، فلنجی از سایز “1 به بالا و اتصالات بهداشتی (Hygienic)
  • ولتاژ کاری: 20 تا 72 ولت dc. و 20 تا 253 ولت ac
  • انواع خروجی های NAMUR، ترانزیستوری، کنتاکتهای غیر تماسی، DPDT برای قسمت الکترونیک سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61 در دسترس میباشد.
  • درجه حفاظتی بدنه IP67 میباشد
  • تائیدیه و گواهینامه های محیط های خطرناک و ضد انفجاری ATEX, FM, CSA, IEC برای این لول سوئیچ در دسترس میباشد
  • این نوع سوئیچ سطح هم برای مایعات و هم برای مخازن حاوی ذرات جامد قابل استفاده میباشند.
  • تمامی قسمت های درگیر با سیال (Wetted Part) از متریال استنلس استیل 316L میباشد. متریال بدنه (Housing) از پلاستیک، آلومینیوم و استنلس استیل میباشد.
