شیر پروانه ای برقی

توضیحات

شیر پروانه ای برقی (Motorized Butterfly Valve)، یکی از انواع رایج شیرهای پروانه ای است که با عملگر برقی جهت کنترل و قطع و وصل On/Off جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرد.

شیرهای پروانه ای با عملگر برقی برای کنترل جریان سیالات از راه دور استفاده می شوند و به حدف اپراتور و اتوماتیک کردن خط کمک می کنند. همچنین می توانند با انواع مختلف اتصالات فلنجی، ویفری و لاگ در خطوط لوله نصب شوند.

شیر پروانه ای برقی از یک موتور الکتریکی جهت کنترل موقعیت دیسک و شیر استفاده می کند. عملگر برقی در شیرهای پروانه ای جایگزین عملگر دستی می شود و امکان کنترل از راه دور و باز و بسته شدن شیر را فراهم می کند.

شیر پروانه ای برقی یا موتوری یا باترفلای ولو برقی

شیر پروانه ای با عملگر برقی دقیق تر از شیرهای پروانه ای با عملگر پنوماتیکی است همچنین قیمت بالاتری نسبت به شیرهای پروانه ای پنوماتیکی دارد. اما در مواقعی که نیاز به باز و بسته شدن سریع شیر می باشد از شیر پروانه ای با عملگر پنوماتیکی با توجه به زمان سریع باز و بسته شدن شیر استفاده می شود.

شیرهای پروانه ای موتوری جهت کنترل خودکار و از راه دور جریان در صنایع فرآیندی مختلفی نظیر نفت و گاز، پتروشیمی، شیمیایی، برق، آب و فاضلاب و غیره به کار می روند.

هنگام انتخاب شیرهای پروانه ای برقی عواملی نظیر نیاز به گشتاور، منبع تغذیه، زمان باز و بسته شدن و بسیاری موارد دیگر باید در نظر گرفته شود. در ادامه به معرفی عملکرد، کاربرد و مزایای شیر پروانه ای برقی می پردازیم.

عملکرد شیر پروانه ای برقی

شیر پروانه ای برقی یا باترفلای ولو برقی از اجزای مختلفی نظیر دیسک دایره ای (Disk)، استم (Stem)، آب بندی (Seat)، بدنه (Body) و عملگر برقی یا موتوری (Actuator) تشکیل شده است. این نوع شیرها جزء شیرهای ربع گرد یا Quarter Turn می باشند. در واقع دیسک آنها با چرخش 90 درجه کاملا بسته یا باز می شود.

قسمت های در تماس با سیال (Wetted Parts) مانند دیسک معمولا از متریال های مقاوم به خوردگی استنلس استیل SS316، هستلوی C-276 و انواع  آلیاژ های کروم-نیکل (مونل یا اینکونل) تولید می شوند. همچنین در قسمت آب بندی (Seat) دارای دو مدل فلزی Metal seat و غیر فلزی Soft seat است.

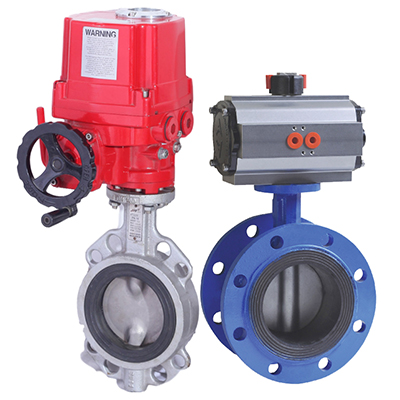

انواع اتصال شیر پروانه ای برقی یا باترفلای ولو برقی

عملگر برقی شیر پروانه ای با دریافت برق 24 ولت dc از منبع تغذیه، استم شیر پروانه ای را که به دیسک متصل است می چرخاند. در نهایت با چرخش استم دیسک شیر تغییر موقعیت داده و باز یا بسته می شود. شیرهای پروانه ای برقی جزء شیرهای دو جهته (Bi-Directional) می باشند بنابراین محدودیتی در نصب ندارند و سیال از هر دو جهت امکان عبور دارد.

یکی از مزیت های عملگر برقی توانایی آنها در حرکت سریع و دقیق دیسک شیر است. این زمان پاسخ سریع کنترل دقیقی بر نرخ جریان سیال را امکان پذیر می کند. همچنین به شیر اجازه می دهد تا به تغییرات در شرایط فرآیندی پاسخ دهد.

عملگر برقی شیر پروانه ای همچنین قابلیت اطمینان و کاهش نیازهای تعمیر و نگهداری را در مقایسه با سایر انواع عملگرها ارائه می دهد. بدون نیاز به سیالات هیدرولیک یا کمپرسورهای هوا عملگرهای برقی نیاز به حداقل تعمیر و نگهداری همچنین عمر مفید بیشتری دارند.

مزایای شیر پروانه ای با اکچویتور برقی

شیر پروانه‌ای موتوردار به دلیل توانایی در کنترل دقیق نرخ جریان سیال در صنایع مختلف و سیستم‌ های کنترل سیال محبوب می باشد. در این نوع شیرها از یک موتور الکتریکی جهت باز و بسته شدن شیر استفاده می شود و امکان قرارگیری دقیق دیسک و  کنترل جریان را فراهم می‌ کند.

شیر پروانه ای موتوری مزایای متعددی نسبت به انواع دیگر شیرها دارند. برخی از مزایای شیرهای پروانه ای برقی به شرح زیر می باشد:

1-بهره وری انرژی:

یکی از مزایای اصلی شیر پروانه ای موتوری بهره وری انرژی است. در مقایسه با انواع دیگر شیرها، شیرهای پروانه ای موتوری به دلیل دیسک سبک وزن و حداقل نیروی مورد نیاز برای تنظیم شیر به نیروی کمتری نیاز دارند. این باعث کاهش مصرف انرژی و صرفه جویی در هزینه در طول زمان می شود.



شیر پروانه ای برقی یا باترفلای ولو برقی

2-نگهداشت بهینه :

یکی دیگر از مزایای شیرهای پروانه ای موتوری، نیاز به نگهداری کم نسبت به سایر شیرآلات است. با توجه به اینکه اجزای الکتریکی شیر را می توان از راه دور نظارت و تشخیص داد. هر گونه مشکلی را می توان به سرعت شناسایی و حل کرد و زمان خرابی و هزینه های تعمیر و نگهداری را کاهش داد.

3-راحتی نصب:

شیرهای پروانه‌ ای برقی به راحتی نصب می‌ شوند و با اندازه‌ های مختلف لوله سازگار هستند. همچنین کنترل دقیق شیر پروانه ای  موتوردار به بهینه سازی عملیات، بهبود کیفیت محصول، کاهش هزینه ها و حفظ ایمنی فرآیند کمک می کند.

به طور کلی مزایای شیرهای پروانه‌ ای برقی آنها را به انتخابی مناسب برای صنایعی تبدیل می‌ کند که به دنبال کاهش مصرف انرژی، هزینه‌ های تعمیر و نگهداری و نیازهای نیروی کار می باشند.

کاربرد شیر پروانه ای برقی

شیرهای پروانه ای برقی به طور گسترده در صنایع مختلفی که نیاز به کنترل دقیق نرخ جریان سیال دارند به کار می روند. برخی از  رایج ترین کاربردهای آنها عبارتند از:

صنایع نفت و گاز

شیرهای پروانه ای موتوری جهت کنترل جریان مایعات و گازهای مختلف در خط لوله نفت و گاز به کار می روند. کنترل دقیق ارائه شده توسط این شیرها تضمین می کند که محصولات در مقادیر صحیح تحویل داده می شوند، عملیات بهینه سازی شده و هزینه ها کاهش می یابد.

علاوه بر این شیرهای پروانه ای برقی به حفظ ایمنی محل کار در محیط های خطرناک کمک می کنند و ایمنی و قابلیت اطمینان را افزایش می دهند.

صنایع شیمیایی

شیرهای پروانه ای برقی برای کاربردهای مختلف از جمله کنترل جریان مواد شیمیایی در فرآیندهای مختلف مورد استفاده قرار می گیرند. کنترل دقیق این شیرها تضمین می کند که مواد شیمیایی در مقادیر صحیح تحویل داده می شوند و احتمال انحرافات فرآیندی پرهزینه را کاهش می دهد.

علاوه بر این شیرهای پروانه ای با اکچویتور برقی به کاهش خطرات آلودگی و جلوگیری از آلودگی کمک می کنند. این ویژگی ها آنها را به یک دارایی ارزشمند در حفظ کیفیت محصول و ایمنی محل کار تبدیل می کند.

صنایع غذایی

خطوط تولید مواد غذایی و نوشیدنی از شیرهای پروانه ای موتوری برای کاربردهای مختلف از جمله کنترل نرخ جریان سیال در فرآیندهای مختلف استفاده می کنند. کنترل دقیق این شیرها کیفیت ثابت محصول را تضمین می کند، ضایعات را کاهش می دهد.

صنایع آب و فاضلاب

صنایع آب و فاضلاب از شیرهای پروانه ای موتوری برای کاربردهای مختلف از جمله تنظیم جریان، سیستم های فیلتراسیون پساب و دوز شیمیایی استفاده می کنند.

در صنایع فاضلاب از شیر پروانه ای برقی برای کاربردهای مختلفی از جمله تنظیم جریان های ورودی و پساب، کنترل جریان مواد شیمیایی در فرآیند تصفیه و کنترل جریان لجن استفاده می شود.

کنترل دقیق این شیرها تضمین می کند که فرآیندهای تصفیه فاضلاب در محدوده مشخصی باقی می مانند و خطر انحراف فرآیند را به حداقل می رساند.

قیمت و خرید شیر پروانه ای برقی

هنگام انتخاب یک شیر پروانه ای برقی برای یک کاربرد خاص چندین فاکتور باید در نظر گرفته شود تا از عملکرد، قابلیت اطمینان و کارایی بهینه اطمینان حاصل شود. برخی از مهمترین آنها در ادامه ذکر می شود:

  • نوع سیال فرآیندی:یکی از مهمترین پارامترها نوع سیال است که کنترل می شود. زیرا سیالات فرآیندی مختلف به شیرهایی نیاز دارند که از مواد خاصی ساخته شده اند تا از خوردگی یا آلودگی جلوگیری شود.
  • سایز شیر :یکی دیگر از فاکتورهای ضروری که باید در نظر گرفته شود اندازه شیر است. زیرا باید با قطر لوله مطابقت داشته باشد تا از کنترل جریان مناسب و به حداقل رساندن افت فشار اطمینان حاصل شود.
  • اکچویتور یا عملگر: انتخاب عملگر الکتریکی نیز بسیار مهم است. زیرا به طور مستقیم بر زمان پاسخ، دقت و عملکرد کلی شیر تأثیر می گذارد. محرک باید بر اساس نیازهای گشتاور شیر و سطح مطلوب اتوماسیون انتخاب شود.
  • جنس: متریال اجزای مختلف با توجه به نوع سیال، محدوده دما و فشاری انتخاب می شود.
  • برند سازنده: در نظر داشته باشید که برندهای معتبر شیر پروانه ای برقی از قیمت و کیفیت بالاتری برخوردار می باشند.
  • نوع اتصال: شیرهای پروانه ای برقی با انواع اتصالات مختلف به صورت ویفری، لاگ و فلنجی در خطوط لوله نصب می شوند.
  • شرایط فرآیندی: شیر پروانه ای برقی بر اساس شرایط عملیاتی مانند دما، فشار و سرعت جریان انتخاب می

تجهیز صنعت یکی از بزرگترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ انواع شیر پروانه ای برقی را با بهترین کیفیت از برندهای مختلف با قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت شیر پروانه ای با عملگر برقی با کارشناسان فنی و فروش ما در تماس باشید.
