شیر کنترل جریان هیدرولیک رکسروت (Rexroth Flow Control Valve) یکی از اجزای کاربردی مدارهای هیدرولیکی است که برای تنظیم دبی سیال و کنترل سرعت عملگرها استفاده میشود. شیرهای این برند، با کیفیت ساخت بالا، دقت مناسب در تنظیم جریان و قابلیت اطمینان زیاد، در صنایع مختلفی از ماشینآلات صنعتی گرفته تا تجهیزات راهسازی، پرسهای هیدرولیکی و خطوط تولید استفاده میشوند.
فلو کنترل شرکت بوش رکسروت بسته به نوع طراحی، میتواند به صورت مدولار (Sandwich Plate)، خطی (Inline) یا کارتریجی در خطوط هیدرولیک جای بگیرند و امکان کنترل دقیق سرعت جکها و موتورهای هیدرولیکی را فراهم کنند.
اثر شیر کنترل جریان هیدرولیک رکسروت
سرعت حرکت سیلندر یا موتور هیدرولیک در هر سیستم هیدرولیکی، مستقیماً به میزان دبی روغن وابسته است. به همین دلیل، کنترل جریان اهمیت زیادی دارد و بدون آن دستیابی به حرکت نرم، یکنواخت و قابل پیشبینی تقریباً غیرممکن است.
اینجاست که شیر کنترل جریان رکسروت با محدود کردن سطح عبور روغن یا تنظیم میزان دبی، امکان کنترل سرعت حرکت عملگر را فراهم میکند. در بسیاری از مدلها وجود یک شیر یک طرفه (Check Valve) داخلی، باعث میشود که جریان در یک جهت آزاد و در جهت مخالف محدود یا تنظیم شود.
نحوه عملکرد شیر کنترل جریان رکسروت
شیوهی کار فلو کنترل رکسروت، بر پایهی ایجاد یک مقطع قابل تنظیم برای عبور روغن است. اپراتور یا سیستم کنترلی با تغییر وضعیت پیچ یا ولوم تنظیم، اندازهی دهانهی عبور سیال را تغییر میدهد و بدین ترتیب دبی عبوری افزایش یا کاهش مییابد.
در بسیاری از مدلهای مدولار رکسروت، جریان در یک مسیر از طریق اوریفیس تنظیمشده کنترل میشود، در حالی که در مسیر بازگشت، توسط شیر یکطرفه امکان عبور تقریباً آزاد روغن فراهم میشود. این ویژگی باعث میشود که سرعت حرکت جک هیدرولیک در یک جهت قابل تنظیم باشد اما در جهت مخالف بدون افت قابل توجهی انجام شود.
در مدلهای پیشرفتهتر، حتی طراحی داخلی به گونهای است که تغییرات فشار تأثیر کمتری بر دبی خروجی داشته باشد و پایداری عملکرد سیستم افزایش یابد.
انواع شیر کنترل جریان هیدرولیک رکسروت
رکسروت مجموعه متنوعی از شیرهای کنترل جریان هیدرولیک را برای کاربردهای صنعتی، ماشینآلات متحرک و سیستمهای قدرت سیال توسعه داده است. این محصولات از نظر ساختار، روش تنظیم دبی، جبران فشار و نوع نصب، با یکدیگر تفاوت دارند و هر کدام برای شرایط کاری خاصی طراحی شدهاند.

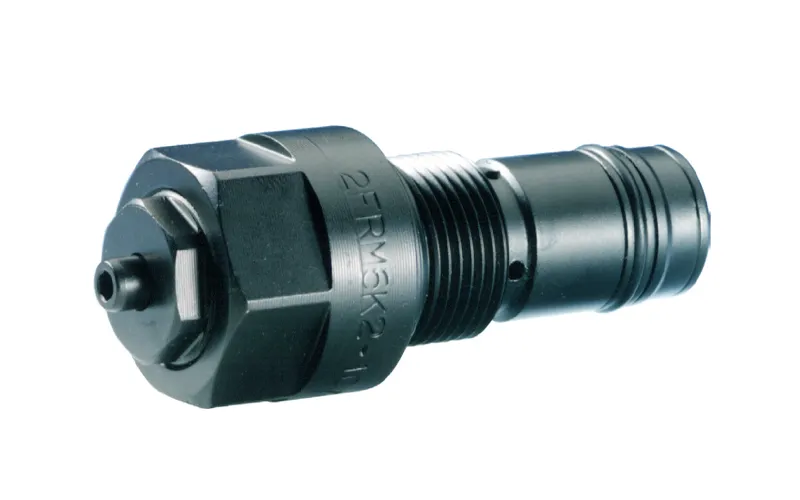

سری 2FRM.K
این خانواده از شیرهای دوراهه برای کنترل دقیق دبی در مدارهای هیدرولیکی طراحی شدهاند و از مکانیزم جبران فشار بهره میبرند. شیرهای 2FRM.K معمولاً بهصورت صفحهای نصب و برای ثابت نگه داشتن جریان در شرایط تغییر فشار سیستم گزینهای مناسب محسوب میشوند.
سری MH2FR
خانوادهی MH2FR شامل شیرهای کنترل جریان دوراهه با جبران فشار و تنظیم ثابت است. این محصولات در فضاهای نصب محدود و کاربردهایی که به یک دبی از پیش تعیینشده نیاز دارند، مورد استفاده قرار میگیرند.
سری ST-C
شیرهای ST-C در گروه Cartridge Restrictor یا محدودکنندههای کارتریجی قرار میگیرند. وظیفه اصلی آنها ایجاد محدودیت در مسیر عبور سیال و کنترل دبی است و در سایزهای مختلف برای کاربردهای متنوع عرضه میشوند.
سری STFU و STVU
این دو خانواده از نوع Needle Restrictor هستند و با طراحی سوزنی، امکان تنظیم تدریجی جریان را فراهم میکنند. همچنین به لطف وجود مسیر عبور آزاد در جهت معکوس (Free Reverse Flow)، در یک جهت جریان محدود شده و در جهت دیگر سیال بدون افت قابل توجه عبور میکند.
سری VRFA
VRFA از شیرهای دوراهه جبرانکننده فشاری است که در نسخههای با تنظیم ثابت یا نیمهقابل تنظیم تولید میشود. این سری برای حفظ دبی نسبتاً ثابت در برابر تغییرات فشار و بار کاربرد گستردهای در مدارهای صنعتی دارد.
سری VRFB
خانواده VRFB نیز از نوع شیرهای دوراهه جبرانکننده فشاری است، با این تفاوت که قابلیت تنظیم کامل (Fully Adjustable) را در اختیار کاربر قرار میدهد و برای کاربردهایی که نیاز به تغییر دقیق دبی دارند، مناسب است.
سری VRFC
شیرهای VRFC در گروه سهراهه جبرانکننده فشاری قرار میگیرند و بسته به مدل، بهصورت تنظیم ثابت یا نیمهقابل تنظیم عرضه میشوند. این محصولات برای کنترل پایدار جریان و مدیریت انحراف بخشی از دبی در مدارهای هیدرولیکی استفاده میشوند.
سری VRFD
VRFD نسخه پیشرفتهتر شیرهای سهراهه جبرانشده فشاری است که امکان تنظیم کامل دبی را فراهم میکند و در سیستمهایی که به کنترل دقیق جریان نیاز دارند، کاربرد دارد.
سری VRFE
این خانواده شامل شیرهای دوراهه جبرانکننده فشاری با قابلیت تنظیم کامل است و برای دستیابی به کنترل دقیق سرعت عملگرها و حفظ پایداری جریان در شرایط کاری متغیر طراحی شده است.
سری SFC1 و VCD1
SFC1 و VCD1 بهصورت اینسرت عرضه میشوند و برای نصب در بلوکها یا منیفولدهای هیدرولیکی طراحی شدهاند. SFC1 دارای تنظیم ثابت است، در حالی که VCD1 امکان تنظیم بخشی از دبی را در اختیار کاربر قرار میدهد و هر دو از مکانیزم جبران فشار بهره میبرند.
جدول مشخصات فنی خانوادههای اصلی شیر کنترل جریان هیدرولیک رکسروت
| خانواده | نوع شیر | حداکثر فشار کاری (bar) | حداکثر دبی (L/min) | ویژگی شاخص |
|---|---|---|---|---|
| 2FRM.K | دوراهه جبرانکننده فشاری | ۳۱۵ | ۶۰ | کنترل دقیق دبی، نصب صفحهای |
| MH2FR | دوراهه جبرانکننده فشاری با تنظیم ثابت | ۴۲۰ | ۱.۲ | مناسب برای دبیهای بسیار کم |
| ST-C | محدودکننده کارتریجی | ۳۵۰ | ۱۵۰ | طراحی کارتریجی در سایزهای مختلف |
| STFU | محدودکننده سوزنی با عبور آزاد معکوس | ۳۵۰ | ۴۰ | تنظیم جریان در یک جهت |
| STVU | محدودکننده سوزنی با عبور آزاد معکوس | ۳۵۰ | ۸۰ | مناسب برای کنترل دبی در مدارهای کارتریجی |
| VRFA | دوراهه جبرانشده فشاری | ۳۵۰ | ۶۳ | نسخههای ثابت و نیمهقابل تنظیم |
| VRFB | دوراهه جبرانشده فشاری کاملاً قابل تنظیم | ۳۵۰ | ۳۰ | تنظیم کامل دبی |
| VRFC | سهراهه جبرانشده فشاری | ۳۵۰ | ۶۳ | نسخههای ثابت و نیمهقابل تنظیم |
| VRFD | سهراهه جبرانشده فشاری کاملاً قابل تنظیم | ۳۵۰ | ۱۲۰ | کنترل دقیق در مدارهای سهراهه |
| VRFE | دوراهه جبرانشده فشاری کاملاً قابل تنظیم | ۳۵۰ | ۵۰ | مناسب برای کنترل پایدار دبی |
| SFC1 | اینسرت دوراهه جبرانشده فشاری | ۲۱۰ | ۱۵۰ | تنظیم ثابت، مناسب منیفولدها |
| VCD1 | اینسرت دوراهه جبرانشده فشاری نیمهقابل تنظیم | ۳۱۵ | ۱۵۰ | امکان تنظیم دبی در قالب Insert |
| Z2FS* | شیر مدولار گلوگاهی-یکطرفه | ۳۱۵ | ۱۶۰ | کنترل جریان در خطوط A و B با نصب ساندویچی |
مزایای شیر کنترل جریان هیدرولیک رکسروت
استفاده از فلو کنترل رکسروت به دلیل طراحی طبق استانداردها و کیفیت بالا، مزایای متعددی برای سیستمهای هیدرولیکی به همراه دارد که مهمترین آنها عبارتاند از:
- کیفیت ساخت و دوام بالا
- کنترل دقیق سرعت عملگرهای هیدرولیکی
- قابلیت تحمل فشارهای کاری زیاد
- طراحی مدولار و نصب آسان
- قابلیت تنظیم ساده توسط اپراتور
- عملکرد پایدار در شرایط کاری صنعتی
- امکان استفاده با انواع شیرهای کنترل جهت
- کاهش شوکهای حرکتی و روانسازی عملکرد سیستم
- امکان استفاده در مدارهای رفت و برگشت با طراحی مناسب
- تنوع زیاد مدل برای پاسخگویی به نیازهای مختلف صنعتی
کاربردهای شیر کنترل جریان رکسروت
با توجه به دقتی که بوش رسکروت در طراحی شیر کنترل جهت بهکار برده است، این شیر در بسیاری از صنایع استفاده میشود. از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- ماشینآلات راهسازی و عمرانی
- پرسهای هیدرولیکی
- دستگاههای تزریق پلاستیک
- ماشینآلات تولید و مونتاژ
- خطوط اتوماسیون صنعتی
- تجهیزات فولاد و نورد
- ماشینآلات کشاورزی
- جرثقیلها و تجهیزات بالابر
- سیستمهای کنترل حرکت سیلندرهای هیدرولیکی
- تجهیزات صنایع معدنی و سنگین
نکات انتخاب فلو کنترل رکسروت
انتخاب صحیح شیر کنترل جریان تنها بر اساس اندازه اتصال صورت نمیگیرد و باید مجموعهای از پارامترهای فنی بررسی شود. حداکثر دبی مورد نیاز مدار و فشار کاری سیستم نخستین مواردی است که باید به آن توجه داشت.
نوع نصب به شکل مدولار، سرراهی یا کارتریجی، نیاز به کنترل یکطرفه یا دوطرفه و نوع سیال هیدرولیک و ویسکوزیتهی آن نیز معیارهای مهمی برای انتخاب شیر کنترل جهت مناسب هستند. همچنین باید به بازهی دمای کاری شیر و نوع آببند مورد استفاده نیز توجه داشت و در نهایت این استاندارد نصب تعیین شده توسط سازنده است که سازگاری آن را با خط هیدرولیک تضمین میکند.
خرید شیر کنترل جهت رکسروت؛ تنوع کنترل عملگرهای هیدرولیک
شیر کنترل جریان هیدرولیک رکسروت از تجهیزات کلیدی برای مدیریت دبی روغن و در نتیجه کنترل سرعت عملگرهای هیدرولیکی است. این محصولات با کیفیت ساخت بالا، دقت مناسب، قابلیت تحمل فشارهای زیاد و طراحی مهندسیشده، در طیف وسیعی از صنایع استفاده میشوند.
در میان خانوادههای مختلف، سری Z2FS به دلیل ساختار مدولار، نصب آسان و عملکرد قابل اعتماد، از محبوبترین گزینهها محسوب میشود . انتخاب صحیح این شیر بر اساس دبی، فشار و شرایط کاری میتواند نقش مهمی در افزایش راندمان، ایمنی و طول عمر سیستم هیدرولیکی داشته باشد و به همین دلیل امکان استعلام قیمت و خرید این محصول در تجهیز صنعت فراهم شده است.
