پمپ اسکرو سیم

پمپ اسکرو سیم (Seim Screw Pump) یکی از انواع پمپ‌های جابه‌جایی مثبت است که به دلیل عملکرد نرم، صدای کم و قابلیت انتقال یکنواخت سیال، در بسیاری از سیستم‌های هیدرولیک و صنایع مختلف مورد استفاده قرار می‌گیرد. این پمپ‌ها توسط شرکت ایتالیایی Seim طراحی و تولید می‌شوند و با توجه به کیفیت ساخت بالا، در کاربردهای صنعتی کارخانه‌ای و آسانسور جایگاه ویژه‌ای دارند.

وجه تمایز پمپ‌های اسکرو سیم در مقایسه با بسیاری از پمپ‌های دنده‌ای و پره‌ای، حرکت پیوسته‌ی سیال در امتداد محور روتورها است. ساختاری که باعث کاهش محسوس نویز، افت فشار، تلاطم جریان و سایش قطعات می‌شود و در نتیجه، علاوه بر افزایش راندمان، طول عمر مجموعه پمپ و تجهیزات متصل به آن نیز بیشتر خواهد بود.

نقش پمپ اسکرو سیم در سیستم‌های هیدرولیک

پمپ اسکرو سِیم، وظیفه‌ی تبدیل انرژی مکانیکی موتور محرک به انرژی هیدرولیکی و ایجاد جریان یکنواخت سیال را بر عهده دارد. این نوع پمپ هیدرولیک، با مکش روغن یا دیگر سیالات از مخزن و سپس انتقال تحت فشار آن به مدار، شرایط لازم را برای عملکرد پایدار عملگرها و تجهیزات مختلف فراهم می‌کند. طراحی روتورهای مارپیچی باعث می‌شود که سیال به‌صورت پیوسته و تقریباً بدون نوسان دبی منتقل شود؛ موضوعی که نقشی مهم در افزایش دقت عملکرد سیستم و کاهش استهلاک اجزای هیدرولیکی دارد.

به ویژه در سیستم‌های هیدرولیک آسانسور، پمپ اسکرو سیم از مهم‌ترین اجزا محسوب می‌شود و با تأمین جریان پایدار روغن، حرکت نرم و بدون شوک کابین را امکان‌پذیر می‌کند. توانایی کار با سیالات روان‌کار، صدای کم، بازده مناسب و قابلیت کارکرد مداوم باعث شده است که این پمپ‌ها در کاربردهای صنعتی بسیاری به‌عنوان جایگزینی قابل اعتماد برای انواع دیگر پمپ‌های جابه‌جایی مثبت استفاده می‌شوند.

اجزای اصلی پمپ اسکرو سیم

پمپ اسکرو سیم شامل مجموعه‌ای از قطعات مکانیکی دقیق است که با همکاری یکدیگر، انتقال یکنواخت و بدون ضربان سیال را امکان‌پذیر می‌کنند. با وجود تفاوت در برخی قطعات در خانواده‌های مختلف این پمپ، ساختار کلی آن‌ها از بخش‌های زیر تشکیل می‌شود:

بدنه (Housing)

بدنه، محفظه‌ی اصلی پمپ است که قطعات دیگر درون آن قرار می‌گیرند. این بخش معمولاً از چدن یا فولاد با استحکام بالا ساخته می‌شود تا در برابر فشار، دما و سایش مقاومت مناسبی داشته باشد.

روتور / اسکرو محرک (Drive Screw)

مهم‌ترین بخش پمپ اسکرو، روتور محرک است که با دریافت نیروی چرخشی از الکتروموتور، حرکت سیال را در امتداد محور پمپ شکل می‌دهد.

روتورهای هرزگرد (Idler Screws)

در مدل‌های چندپیچه، یک یا چند روتور هرزگرد در اطراف روتور اصلی قرار دارند. این روتورها بدون انتقال مستقیم نیرو، با روتور محرک درگیر شده و حفره‌های بسته‌ای را برای انتقال یکنواخت سیال ایجاد می‌کنند.

شفت (Shaft)

شفت وظیفه‌ی انتقال گشتاور موتور به روتور محرک را بر عهده دارد و باید از استحکام و دقت بالایی برخوردار باشد تا عملکرد پایدار پمپ حفظ شود.

یاتاقان‌ها (Bearings)

یاتاقان‌ها از شفت و روتورها پشتیبانی کرده و با کاهش اصطکاک، حرکت روان و دقیق اجزای دوار را تضمین می‌کنند.

آب‌بندی (Seal)

این بخش از نشت سیال در محل خروج شفت جلوگیری کرده و مانع ورود آلودگی به داخل پمپ می‌شود.

فلنج یا اتصالات ورودی و خروجی

این قسمت‌ها مسیر اتصال پمپ به خطوط مکش و دهش را فراهم می‌کنند و بسته به سری پمپ، در ابعاد و استانداردهای مختلف تولید می‌شوند.

شیوه عملکرد پمپ اسکرو سیم

اساس عملکرد پمپ اسکرو، حرکت دورانی روتورهای مارپیچی است که سیال را به‌صورت پیوسته و بدون ایجاد ضربان از ورودی به خروجی منتقل می‌کند. طراحی دقیق این روتورها توسط شرکت سیم باعث می‌شود که حجم مشخصی از سیال در هر دور چرخش جابه‌جا شده و جریان یکنواختی در مدار ایجاد شود. عملکرد این پمپ را می‌توان در مراحل زیر خلاصه کرد:

۱. انتقال نیروی محرک به شفت

با روشن شدن الکتروموتور، گشتاور از طریق کوپلینگ به شفت پمپ منتقل شده و روتور محرک شروع به چرخش می‌کند.

۲. تشکیل حفره‌های انتقال سیال

در اثر درگیری روتور محرک با روتورهای هرزگرد، فضاهای بسته‌ای میان رزوه‌ها و بدنه پمپ ایجاد می‌شود که سیال را در خود محصور می‌کنند.

۳. مکش سیال از ورودی پمپ

با افزایش حجم این حفره‌ها در سمت مکش، فشار کاهش یافته و سیال از مخزن یا خط لوله به داخل پمپ وارد می‌شود.

۴. انتقال محوری سیال

با ادامه چرخش روتورها، حفره‌های حاوی سیال در امتداد محور پمپ به سمت خروجی حرکت می‌کنند. در این مرحله، سیال بدون آشفتگی، ضربان یا تماس شدید با قطعات منتقل می‌شود.

۵. تخلیه سیال تحت فشار

با رسیدن حفره‌ها به سمت دهش، حجم آن‌ها کاهش یافته و سیال با فشار موردنیاز وارد مدار هیدرولیک یا خط انتقال می‌شود.

۶. تکرار مداوم چرخه پمپاژ

تا زمانی که پمپ در حال کار باشد، این فرآیند به‌صورت پیوسته تکرار می‌شود و جریان یکنواخت، کم‌صدا و پایدار سیال را فراهم می‌کند؛ ویژگی‌ای که از مهم‌ترین مزایای پمپ‌های اسکرو Seim نسبت به بسیاری از انواع دیگر پمپ‌های جابه‌جایی مثبت به شمار می‌رود.

انواع پمپ اسکرو سیم

سیم پمپ‌های اسکرو را در خانواده‌های متنوعی تولید می‌کند که از نظر تعداد روتور، محدوده فشار و دبی، نوع سیال قابل انتقال و حوزه کاربرد با یکدیگر تفاوت دارند. به‌طور کلی، می‌توان آن‌ها در سه گروه اصلی شامل پمپ‌های هیدرولیک و آسانسوری، پمپ‌های سه‌پیچه و پمپ‌های دوپیچه دسته‌بندی کرد.

پمپ‌های اسکرو هیدرولیک و آسانسوری

این گروه از محصولات Seim که ساختار سه‌پیچه دارند، به‌طور ویژه برای پاوریونیت‌های هیدرولیکی، آسانسورها، بالابرها و سایر سامانه‌هایی طراحی شده‌اند که به جریان یکنواخت روغن، صدای کم و عملکرد نرم نیاز دارند. مهم‌ترین خانواده‌های این گروه عبارت‌اند از:

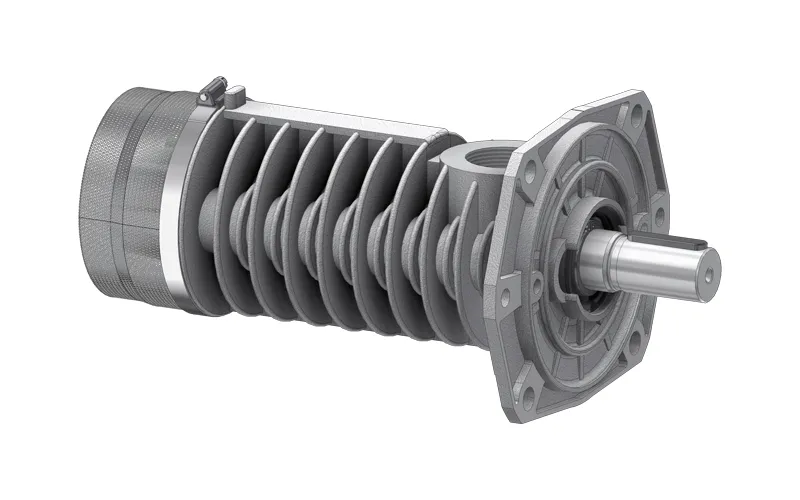

• PA: خانواده‌ای پرکاربرد برای سیستم‌های هیدرولیکی با دبی‌های متنوع که به دلیل عملکرد پایدار و طول عمر بالا، در بسیاری از پاوریونیت‌های صنعتی و آسانسوری استفاده می‌شود.
• PAVE: سری جمع‌وجور با ظرفیت‌های پایین‌تر که برای فضاهای محدود و کاربردهایی با دبی کمتر مناسب است.
• PAP: این سری برای شرایط کاری با نیاز به عملکرد پایدار و قابلیت اطمینان بالا طراحی شده و در برخی پاوریونیت‌های هیدرولیکی مورد استفاده قرار می‌گیرد.
• PB: خانواده‌ای با طراحی بهینه برای انتقال روغن در سیستم‌های هیدرولیکی که بسته به مدل، محدوده‌های مختلفی از دبی را پوشش می‌دهد.
• PBE: نسخه توسعه‌یافته سری PB که برای برخی شرایط کاری خاص و نیازهای عملکردی متفاوت ارائه شده است.
• PWE: این سری برای کاربردهایی طراحی شده است که علاوه بر عملکرد نرم، به راندمان مناسب و صدای پایین نیاز دارند.
• PWO: خانواده‌ای مناسب برای انتقال روغن در مدارهای هیدرولیکی با قابلیت کارکرد مداوم و پایدار.
• PWOF: نسخه‌ای از سری PWO که با برخی تغییرات در طراحی و نحوه نصب، پاسخگوی نیاز تجهیزات خاص صنعتی است.

پمپ‌های سه‌پیچه (Three Screw Pumps)

پمپ‌های سه‌پیچه برای انتقال انواع روغن‌های روانکار، سوخت، سیالات با ویسکوزیته متوسط و بالا و همچنین سامانه‌های روانکاری صنعتی طراحی شده‌اند. به دلیل ایجاد جریان یکنواخت، ضربان بسیار کم، راندمان بالا و سطح نویز پایین، در صنایع نفت و گاز، نیروگاهی، دریایی و ماشین‌آلات سنگین کاربرد گسترده‌ای دارند. خانواده‌های اصلی این گروه عبارت‌اند از:

• PCXA: یکی از شناخته‌شده‌ترین سری‌های صنعتی Seim برای انتقال روغن و سیالات روانکار در کاربردهای عمومی محسوب یم‌شود.
• PCXAO: نسخه‌ای از سری PCXA که برای برخی شرایط نصب و کاربردهای خاص صنعتی بهینه‌سازی شده است.
• PXCA: خانواده‌ای مناسب برای سامانه‌های روانکاری و انتقال روغن با قابلیت کارکرد مداوم.
• PXF: سری صنعتی با توانایی کار در شرایط عملیاتی سنگین و فشارهای بالا.
• PXFCR: نسخه‌ای از سری PXF که برای برخی کاربردهای تخصصی و نیازهای ویژه انتقال سیال توسعه یافته است.
• PDA: خانواده‌ای مناسب برای انتقال انواع روغن‌های صنعتی در سامانه‌های روانکاری و هیدرولیکی.
• PHS: این سری برای کاربردهایی طراحی شده است که به عملکرد پایدار و قابلیت اطمینان بالا در کارکرد مداوم نیاز دارند.
• POC: پمپ‌هایی مناسب برای انتقال روغن و سایر سیالات روانکار در تجهیزات صنعتی.
• PQJ: خانواده‌ای با طراحی ویژه برای برخی کاربردهای انتقال سیال که نیازمند عملکرد دقیق و یکنواخت هستند.
• PZ: سری صنعتی Seim برای انتقال سیالات در شرایط کاری مختلف که در سامانه‌های روانکاری و صنایع فرآیندی نیز مورد استفاده قرار می‌گیرد.

پمپ‌های دوپیچه (Twin Screw Pumps)

پمپ‌های دوپیچه Seim برای انتقال طیف گسترده‌ای از سیالات با ویسکوزیته‌های مختلف طراحی شده‌اند و در مقایسه با بسیاری از پمپ‌های دیگر، توانایی مناسبی در انتقال سیالات حاوی گاز، مخلوط‌های چندفازی و سیالات حساس دارند. به همین دلیل، در صنایع نفت، گاز، پتروشیمی، دریایی، انرژی و فرآیندهای صنعتی نیازمند دبی بالا و عملکرد پایدار کاربرد زیادی دارند. مهم‌ترین خانواده‌های این گروه عبارت‌اند از:

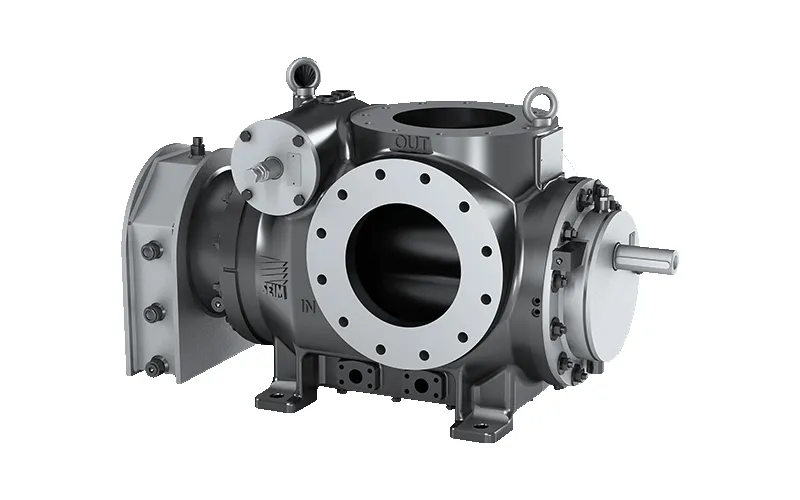

• 2SP: خانواده اصلی پمپ‌های دوپیچه Seim برای انتقال انواع سیالات صنعتی با دبی بالا و جریان یکنواخت.
• ASTRA-A: سری دوپیچه‌ای که برای انتقال سیالات با شرایط کاری مختلف و کاربردهای فرآیندی طراحی شده و از راندمان بالایی برخوردار است.
• ASTRA-B: نسخه‌ای از خانواده ASTRA با قابلیت پاسخگویی به شرایط عملیاتی متفاوت و انتقال سیالات با ویژگی‌های گوناگون.
• PCXA 2SP: خانواده‌ای که فناوری سری PCXA را با ساختار دوپیچه ترکیب کرده و برای کاربردهای تخصصی انتقال سیالات در صنایع مختلف توسعه یافته است.

جدول مشخصات فنی پمپ اسکرو سیم

جدول زیر، مطابق با دسته‌بندی رسمی خانواده‌های پمپ مارپیچی سیم، دید مناسبی از مشخصات کلی هر سری ارائه می‌دهد.

مزایای پمپ اسکرو سیم

پمپ‌های اسکرو سیم از جمله پمپ‌های جابه‌جایی مثبت با راندمان و قابلیت اطمینان بالا محسوب می‌شوند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

• جریان یکنواخت و بدون ضربان
• صدای بسیار کم و لرزش ناچیز به دلیل ساختار مارپیچی
• راندمان حجمی بالا با نشتی داخلی کم و آب‌بندی مناسب
• قابلیت انتقال سیالات با ویسکوزیته‌های مختلف برای انتقال انواع روغن‌های روان‌کار، سوخت، روغن هیدرولیک
• طول عمر بالا به دلیل استفاده از مواد باکیفیت و طراحی دقیق قطعات
• عملکرد پایدار در کارکرد مداوم و شرایط کاری سنگین
• نگهداری و سرویس آسان به ویژه با طراحی مدولار
• تنوع گسترده محصولات با ظرفیت‌ها، فشارها و کاربردهای متنوع
• کاهش استهلاک تجهیزات پایین‌دست مانند بر شیرها، لوله‌ها و عملگرهای هیدرولیکی
• قابلیت اطمینان بالا در شرایط کاری سخت مانند محیط‌های صنعتی و دریایی

کاربردهای پمپ اسکرو سیم

مزایای زیاد و تنوع بالای خانواده‌های پمپ اسکرو سیم باعث شده است که این محصولات در طیف وسیعی از صنایع و سامانه‌های انتقال سیال استفاده شوند. بسته به نوع پمپ، محدوده فشار، دبی و ویژگی‌های سیال، هر خانواده کاربردهای مشخصی دارد. از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد:

• سیستم‌های هیدرولیک آسانسور و بالابر
• پاوریونیت‌های هیدرولیک
• سیستم‌های روان‌کاری
• صنایع نفت، گاز و پتروشیمی
• صنایع دریایی و کشتی‌سازی
• نیروگاه‌ها
• ماشین‌آلات صنعتی
• صنایع فولاد، سیمان و معدن
• صنایع شیمیایی و فرآیندی
• سیستم‌های انتقال سوخت و روغن

خرید پمپ اسکرو سیم؛ برای هدایت پیوسته‌ی سیال

پمپ اسکرو سیم با طراحی دقیق، کیفیت ساخت بالا و تنوع گسترده محصولات، جزو گزینه‌های قابل اعتماد برای انتقال روغن و سایر سیالات در سیستم‌های هیدرولیک، روان‌کاری و فرآیندهای صنعتی است. عملکرد یکنواخت، صدای کم، راندمان مناسب و قابلیت کارکرد مداوم، آن‌ها را به انتخاب مناسبی برای صنایع مختلف از جمله آسانسور، نفت و گاز، نیروگاه، صنایع دریایی و ماشین‌آلات صنعتی تبدیل کرده است.

گزینش پمپ مناسب به عواملی مانند نوع سیال، دبی موردنیاز، فشار کاری، ویسکوزیته، دمای سیال و شرایط بهره‌برداری بستگی دارد که در نهایت به افزایش راندمان، کاهش هزینه‌های تعمیرات و دستیابی به عمر مفید بیشتر منجر می‌شود. به همین دلیل امکان مشاوره، استعلام قیمت و خرید انواع این پمپ با گارانتی معتبر در تجهیز صنعت فراهم شده است.
