دستگاه های انتقال سیالات پلیمری و نفتی نقش بسیار مهمی در فرآیندهای کارخانه ای ایفا می کنند. پمپ دنده خارجی ییلدیز (Yildiz) یکی از تجهیزات جابجایی مثبت است که به دلیل ساختار مهندسی دقیق و توانایی بالا در تولید فشار، به عنوان انتخاب اول بسیاری از مهندسان شناخته می شود. این تجهیزات روتاری ساخت کشور ترکیه هستند و با استانداردها و گواهینامه های معتبر بین المللی تولید می شوند تا جریان پایداری را در خطوط لوله ایجاد کنند.
مدیریت جریان سیالاتی که غلظت بالایی دارند یا در دماهای بسیار بالا منتقل می شوند، چالش های زیادی را به همراه دارد. برند ییلدیز با در نظر گرفتن این نیازها، پمپ های دنده ای خود را به گونه ای طراحی کرده است که بتوانند بدون کاهش بازدهی، سخت ترین مواد شیمیایی و نفتی را پمپاژ کنند. در ادامه این مطلب به بررسی ساختار، مشخصات، مدل ها و اصول نگهداری این دستگاه می پردازیم.
پمپ دنده خارجی ییلدیز چیست و چگونه کار می کند؟
این پمپ هیدرولیک مکانیزم جابجایی مثبت دارد و ساختار آن شامل دو دنده هم اندازه (شفت محرک و متحرک) است که در داخل یک پوسته در کنار یکدیگر می چرخند. با گردش دنده ها، در بخش ورودی پمپ مکش ایجاد شده و سیال وارد فضای بین دندانه ها و پوسته می شود. سپس این مایع به سمت خروجی هدایت شده و با قفل شدن دنده ها در یکدیگر، با فشار بالا به بیرون رانده می شود.
فرآیند ایجاد فشار و دبی
طراحی این سیستم به گونه ای است که حجم مشخصی از ماده را در هر دور چرخش جابجا می کند. این ویژگی باعث می شود که میزان دبی خروجی پمپ، رابطه مستقیمی با سرعت چرخش دنده ها داشته باشد و فشار سیستم تاثیری روی حجم خروجی نگذارد.
قابلیت خودمکشی دستگاه
یکی از ویژگی های بارز در ساختار مکانیکی این پمپ، توانایی خودمکشی (Self-priming) بالای آن است. این قابلیت به دستگاه اجازه می دهد که بدون نیاز به پر کردن اولیه لوله ها، هوای موجود در مسیر را تخلیه کرده و سیال را از سطوح پایین تر به راحتی بالا بکشد.
مشخصات فنی پمپ دنده خارجی ییلدیز
آشنایی با داده های فنی این تجهیزات به مهندسان کمک می کند تا پمپی متناسب با نیاز خط تولید خود انتخاب کنند. این پمپ ها از سایز ۲ تا ۱۰ اینچ طراحی می شوند و توانایی کارکرد در شرایط سخت دمایی را دارند. متریال به کار رفته در بدنه و اجزای داخلی آن ها بر اساس نوع سیال عبوری انتخاب می شود تا مقاومت لازم را در برابر سایش و خوردگی داشته باشد.
جدول زیر خلاصهای از اطلاعات فنی کلی این سری از پمپ ها را نشان می دهد:
| پارامتر فنی | محدوده و مقادیر |
| سایز اتصالات | ۲ تا ۱۰ اینچ |
| حداکثر ظرفیت آبدهی (دبی) | ۴۰۰ متر مکعب بر ساعت |
| حداکثر فشار کاری | ۱۵ بار |
| محدوده دمای کاری | ۰ تا ۳۵۰ درجه سانتیگراد |
| حداکثر ویسکوزیته مجاز | ۲۵۰,۰۰۰ سانتی استوکس |
| جنس بدنه پمپ | چدن، برنز، استیل ۳۰۴ و ۳۱۶ |
| حداکثر سرعت دوران | ۴۵۰ تا ۱۵۰۰ دور در دقیقه |
| استاندارد کیفی | ISO 9001 و گواهینامه CE |

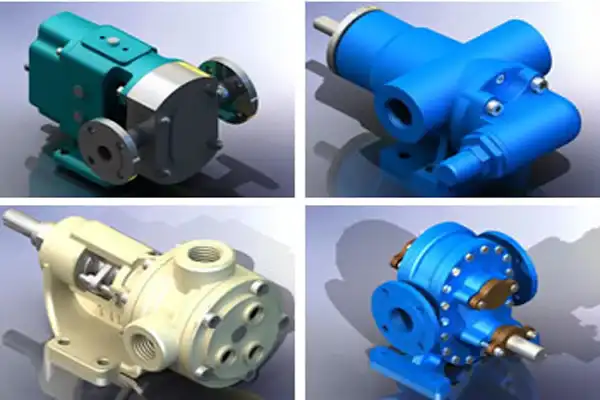

بررسی انواع و مدل های پمپ دنده خارجی ییلدیز
کارخانه ییلدیز سری های متنوعی از پمپ های دنده خارجی را تولید می کند که هر کدام برای محدوده مشخصی از دبی و سرعت دورانی بهینه سازی شده اند. این تنوع مدل باعث می شود که برای صنایع کوچک با دبی پایین تا پالایشگاه های بزرگ با دبی های حجیم، گزینه ای مناسب وجود داشته باشد.
مدل YHL 2
این مدل برای کاربری های سبک تر طراحی شده است و می تواند با دور موتور بالاتر کار کند. این دستگاه اتصالات ۲ اینچی دارد و برای جابجایی موادی با غلظت متوسط بسیار ایده آل است.
- حداکثر دبی خروجی: ۱۸ تا ۲۰ متر مکعب در ساعت
- حداکثر سرعت دوران: ۱۵۰۰ دور در دقیقه
- محدوده فشار: ۱ تا ۱۰ بار
- بیشترین ویسکوزیته تعریفی: ۲۵۰۰ سانتی استوکس
مدل YHL 250 و YHL 2 1/2
این سری از پمپ ها با سایز خروجی دو و نیم اینچ، برای سیالات سنگین و غلیظ استفاده می شوند و سرعت چرخش آن ها برای جلوگیری از استهلاک کاهش یافته است.
- ظرفیت آبدهی: ۲۵ تا ۳۸ متر مکعب در ساعت
- سرعت دوران موتور: ۴۵۰ دور در دقیقه
- تحمل دما: تا ۳۵۰ درجه سانتی گراد
- حداکثر غلظت سیال: ۲۵۰,۰۰۰ سانتی استوکس
مدل های سنگین YHL 4 ,YHL 3 و YHL 8
این مدل ها در ردیف پمپ های سایز بزرگ صنعتی (۳، ۴ و ۸ اینچ) قرار می گیرند و توانایی انتقال حجم بسیار زیادی از مایعات را در طول روز دارند.
- دبی مدل ۴ اینچ: ۳۱ تا ۷۸ متر مکعب بر ساعت
- دبی مدل ۸ اینچ: ۹۰ تا ۲۸۰ متر مکعب بر ساعت
- فشار کاری: تا ۱۵ بار
- جنس قطعات: استیل یا چدن سخت کاری شده
مدل غول پیکر YHL 10
بزرگترین نمونه تولید شده در این دسته، مدل ۱۰ اینچ است که برای خطوط اصلی انتقال مواد در مجتمع های پتروشیمی و مخازن بزرگ کاربرد دارد.
- توانایی دبی: ۲۰۰ تا ۴۰۰ متر مکعب در ساعت
- سرعت مجاز دستگاه: ۴۵۰ دور در دقیقه
- نوع آب بندی: سیل مکانیکی یا پکینگ پیشرفته
کاربردهای پمپ دنده خارجی ییلدیز در صنایع
انتقال مواد با ویسکوزیته بالا نیاز به پمپی دارد که پدیده کاویتاسیون در آن رخ ندهد و قطعات آن در اثر غلظت ماده آسیب نبینند. پمپ دنده خارجی ییلدیز به دلیل فاصله میکرونی دقیق بین دنده ها و بدنه، توانایی فوق العاده ای در جابجایی مایعات چسبناک دارد.
این تجهیزات به طور گسترده در بخش های تولیدی و فرآیندی زیر استفاده می شوند:
- صنایع نفتی و پالایشگاهی: برای جابجایی و پمپاژ قیر، نفت خام، مازوت، گازوئیل و روغن سوخته.
- صنایع رنگ و رزین: انتقال انواع رنگ های صنعتی، چسب ها، رزین ها، ورنی و حلال های شیمیایی.
- صنایع شیمیایی: جابجایی الکل، انواع اسیدها و بازها (با بدنه استیل ضد زنگ) و ویناس الکل.
- روانکارها: پمپاژ روغن های هیدرولیک غلیظ، روغن داغ کارخانجات و روان کننده های صنعتی.
مزایای استفاده از پمپ دنده خارجی ییلدیز
طراحی روتاری پمپ های ییلدیز مزیت های فنی و اقتصادی زیادی را برای سیستم های لوله کشی به همراه می آورد. این دستگاه ها به گونه ای ساخته شده اند که راندمان حجمی بالایی داشته باشند و مصرف انرژی موتور را به حداقل برسانند.
مهم ترین مزایایی که این محصول در مقایسه با سایر پمپ های صنعتی ارائه می دهد شامل موارد زیر است:
- جریان بدون پالس: خروجی مایع در این پمپ کاملاً یکنواخت و پیوسته است که به سلامت لوله ها کمک می کند.
- کارکرد دوجهته: دنده های پمپ می توانند در هر دو جهت ساعتگرد و پادساعتگرد بچرخند و جهت جریان را تغییر دهند.
- مقاومت دمایی بینظیر: این پمپ به لطف آلیاژهای خاص خود می تواند موادی با دمای ۳۵۰ درجه را جابجا کند.
- تعمیرات ساده: تعداد قطعات متحرک کم است، در نتیجه باز کردن، سرویس و تعویض دنده ها زمان زیادی نمی برد.
- قیمت رقابتی: در مقایسه با نمونه های اروپایی، پمپ های ییلدیز هزینه خرید و تامین قطعات بسیار مناسبی دارند.
نکات کلیدی در نصب و راه اندازی پمپ ییلدیز
نصب اصولی پمپ تضمین کننده طول عمر بلندمدت دنده ها و بیرینگ های دستگاه است. کوچکترین تراز نبودن میان شفت پمپ و الکتروموتور می تواند باعث لرزش شدید و از بین رفتن سیل مکانیکی شود.
برای راه اندازی موفقیت آمیز این دستگاه، رعایت اصول زیر ضروری است:
۱. شاسی سازی و هم راستایی (Alignment): پمپ و کوپلینگ باید روی یک شاسی فلزی کاملاً تراز و مستحکم نصب شوند تا لرزش های افقی حذف گردند.
۲. نصب شیر اطمینان (Safety Valve): از آنجا که این پمپ جابجایی مثبت است، حتماً باید یک شیر فشارشکن در مسیر خروجی نصب شود تا در صورت بسته شدن ناگهانی مسیر، پوسته پمپ نترکد.
۳. سایز لوله های ورودی: قطر لوله مکش نباید از سایز ورودی پمپ کوچکتر باشد، زیرا باعث ایجاد افت فشار و آسیب به دنده ها می شود.
۴. بررسی جهت چرخش: قبل از کوپل کردن نهایی، جهت چرخش الکتروموتور را چک کنید تا با فلش روی بدنه پمپ همخوانی داشته باشد.
اصول نگهداری و سرویسهای دوره ای پمپ دنده ای
سیستم های دنده ای به دلیل تماس مستقیم دندانه ها با یکدیگر، نیاز به پایش مستمر دارند تا از سایش زودهنگام قطعات جلوگیری شود. اگر مایع عبوری حاوی ذرات جامد یا ساینده باشد، این بازرسی ها باید در فواصل زمانی کوتاه تری انجام شوند.
برنامه مراقبتی این تجهیزات را می توان به شکل دستورالعمل های زیر دسته بندی کرد:
- کنترل سیستم آب بندی: نشت مایع از بخش شفت پمپ نشان دهنده خراب شدن سیل یا پکینگ است که باید سریعاً تعویض شود.
- روان کاری بیرینگ ها: گریس کاری یا روغن کاری بلبرینگ های خارجی شفت پمپ باید طبق ساعت کارکرد دستگاه انجام گیرد.
- پایش صدا و دما: هرگونه صدای غیرعادی یا داغ شدن بیش از حد پوسته، نشانه گیرپاژ کردن دنده ها یا تراز نبودن شفت است.
- شستشوی داخلی: در صورت پمپاژ موادی مثل قیر یا چسب، پس از پایان کار باید داخل پمپ با حلال مناسب شسته شود تا مواد داخل آن سفت نشوند.
