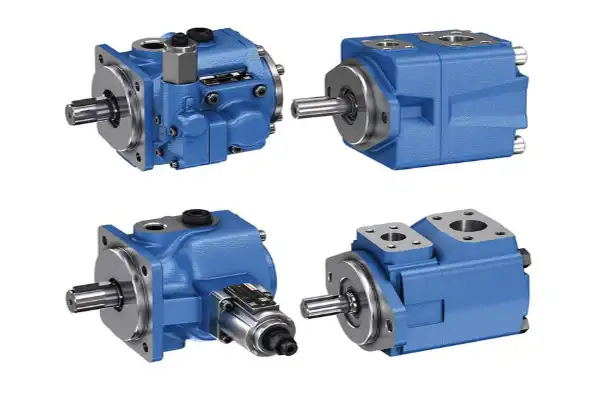

پمپ پره ای رکسروت PV7 یکی از محصولات متغیر جابجایی گروه بوش رکسروت است که با کنترل مستقیم فشار طراحی شده و برای سیستم های هیدرولیک صنعتی با نیاز به دقت بالا و صدای پایین مناسب است. این پمپ با سری های 1X و 2X در دو فریم سایز مختلف تولید می شود و توانایی تأمین دبی متغیر متناسب با نیاز سیستم را دارد، ویژگی ای که آن را از پمپ های دبی ثابت متمایز می کند.
ساختار و اجزای اصلی پمپ پره ای رکسروت PV7
پمپ PV7 از اجزایی تشکیل شده که هر کدام نقش مشخصی در عملکرد سیستم دارند. شناخت این اجزا نه تنها برای راه اندازی، بلکه برای عیب یابی و نگهداری دوره ای اهمیت دارد.
اجزای اصلی

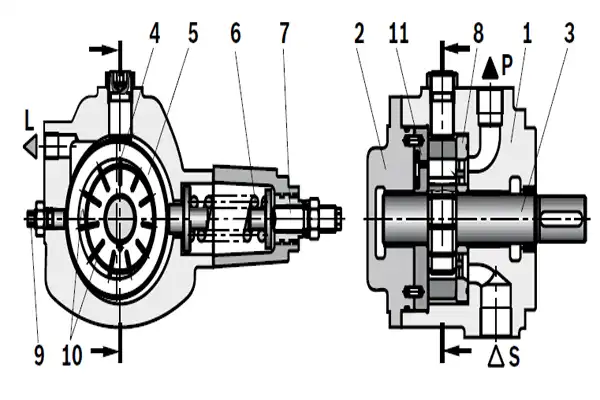

پمپ از هشینگ (۱)، درپوش (۲)، روتور (۳)، پره ها (۴)، حلقه استاتور (۵)، فنر تنظیم (۶)، پیچ تنظیم (۷) و صفحه کنترل (۸) تشکیل شده است. روتور محرک درون حلقه استاتور می چرخد و پره ها به کمک نیروی گریز از مرکز به سطح داخلی استاتور فشار می آورند.
مکانیزم مکش و فشار
محفظه های حمل سیال بین پره ها، روتور، استاتور، صفحه کنترل و درپوش شکل می گیرند. با چرخش روتور، حجم این محفظه ها افزایش یافته و سیال از کانال مکش وارد می شود. پس از رسیدن به حداکثر حجم، محفظه ها از سمت مکش جدا شده و با ادامه چرخش، حجم آنها کاهش مییابد و سیال با فشار به سیستم رانده میشود.
کنترل فشار
حلقه استاتور توسط فنر (۶) در موقعیت خارج از مرکز نگه داشته می شود. فشار کاری از طریق پیچ تنظیم (۷) و نیروی فنر تعیین می شود. وقتی فشار سیستم به مقدار تنظیم شده می رسد، استاتور به سمت موقعیت صفر حرکت می کند، دبی کاهش می یابد و پمپ تنها مقداری سیال لازم برای جبران نشتی های داخلی را تأمین می کند. این مکانیزم حرارت زایی را به حداقل می رساند.
مشخصات فنی پمپ پره ای رکسروت PV7
جدول زیر مشخصات فنی اصلی پمپ PV7 را بر اساس فریم سایز و سایز جابجایی نشان می دهد:
| مشخصه | BG 06 / NG 10 | BG 06 / NG 14 | BG 20 / NG 20 | BG 20 / NG 25 |
|---|---|---|---|---|
| حجم جابجایی (cm³) | ۱۰ | ۱۴ | ۲۰ | ۲۵ |
| محدوده سرعت (rpm) | ۹۰۰ تا ۱۸۰۰ | ۹۰۰ تا ۱۸۰۰ | ۹۰۰ تا ۱۸۰۰ | ۹۰۰ تا ۱۸۰۰ |
| حداکثر گشتاور (Nm) | ۵۰ | ۵۰ | ۱۱۰ | ۱۱۰ |
| فشار ورودی مطلق (bar) | ۰.۸ تا ۲.۵ | ۰.۸ تا ۲.۵ | ۰.۸ تا ۲.۵ | ۰.۸ تا ۲.۵ |
| حداکثر فشار خروجی (bar) | ۱۰۰ | ۷۰ | ۱۰۰ | ۱۰۰ |
| حداکثر دبی در ۱۴۵۰ rpm (L/min) | ۱۴.۵ | ۲۰ | ۲۹ | ۳۶ |
| دبی تخلیه کیسینگ در حالت صفر (L/min) | ۱.۷ | ۱.۷ | ۲ | ۲.۴ |
| وزن (kg) | ۶.۳ | ۶.۳ | ۱۱.۴ | ۱۱.۴ |
| تغییر دبی به ازای یک دور پیچ تنظیم (L/min) | ۷.۵ | ۷.۵ | ۱۴ | ۱۴ |
مشخصات سیال:
- نوع سیال: روغن معدنی HLP طبق DIN 51524
- محدوده دمای کاری: منفی ۱۰ تا مثبت ۷۰ درجه سانتیگراد
- محدوده ویسکوزیته: ۱۶ تا ۱۶۰ mm²/s در دمای کاری
- حداکثر درجه آلودگی: کلاس ۱۹/۱۶/۱۳ طبق ISO 4406
کاربردهای پمپ پره ای رکسروت PV7
پمپ PV7 برای طیف گسترده ای از سیستم های هیدرولیک صنعتی مناسب است. قابلیت تنظیم دبی متناسب با نیاز لحظه ای سیستم، این پمپ هیدرولیک را برای کاربردهایی که چرخه کاری متغیر دارند بسیار کارآمد می کند.
- ماشینآلات ابزار و مراکز ماشین کاری
- پرس های هیدرولیک با نیاز به فشار متغیر
- سیستم های کلمپینگ و فیکسچر صنعتی
- تجهیزات تزریق پلاستیک
- ماشینآلات نساجی و بسته بندی
- سیستم های اتوماسیون خطوط تولید
- تجهیزات موبایل سبک با محدودیت صدا
مزایای پمپ پره ای رکسروت PV7
کنترل مستقیم فشار بدون نیاز به مدار خارجی، از جمله مهم ترین نقاط قوت این پمپ است که آن را از بسیاری از رقبا متمایز می کند. این پمپ در عین سادگی ساختاری، عملکرد پایداری در شرایط مختلف بار دارد.
- زمان پاسخ کوتاه: زمان های کنترل پایین به ویژه در چرخه های کاری متناوب
- صدای پایین: سطح فشار صوتی اندازه گیری شده در محیط آکوستیک طبق DIN 45635
- بازده مناسب: در حالت صفر دبی، توان مصرفی به حداقل می رسد و حرارت زایی کم است

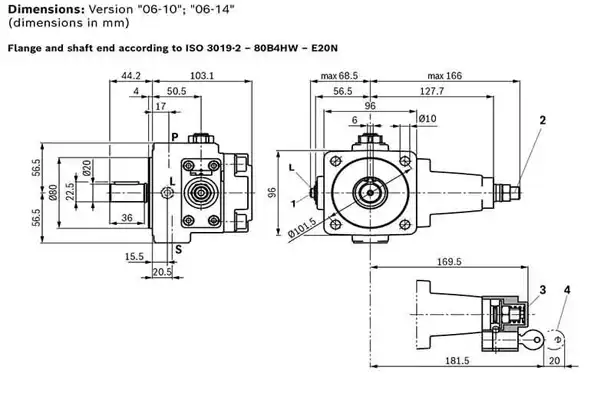

- نصب استاندارد: ابعاد اتصال و نصب طبق VDMA 24560/1 و ISO 3019-2
- عمر سرویس طولانی: ساختار مستحکم و مواد باکیفیت برای کار مداوم در محیط های صنعتی
- تنوع سایز: چهار سایز جابجایی از ۱۰ تا ۲۵ cm³ برای انطباق با نیازهای مختلف
- قابلیت تنظیم میدانی: هر دو پارامتر دبی و فشار به صورت مجزا و در محل قابل تنظیم هستند
انواع و کدگذاری پمپ پره ای رکسروت PV7
فریمسایزها
پمپ PV7 در دو فریمسایز اصلی عرضه می شود:
- سری ۱X (BG 06): برای سایزهای ۱۰ و ۱۴ cm³، ابعاد نصب ثابت در سری ۱۰ تا ۱۹
- سری ۲X (BG 20): برای سایزهای ۲۰ و ۲۵ cm³، ابعاد نصب ثابت در سری ۲۰ تا ۲۹
محدوده فشار صفر دبی
هر پمپ در یک محدوده مشخص فشار صفر دبی کالیبره می شود:
| پمپ | محدوده فشار صفر (bar) | کد |
| PV7/06-10 | ۲۵ تا ۵۰ | ۰۵ |
| PV7/06-10 | ۵۰ تا ۱۰۰ | ۱۰ |
| PV7/06-14 | ۱۵ تا ۴۰ | ۰۴ |
| PV7/06-14 | ۴۰ تا ۷۰ | ۰۷ |
| PV7/20 | ۲۵ تا ۵۰ | ۰۵ |
| PV7/20 | ۵۰ تا ۱۰۰ | ۱۰ |
توجه: پمپ در حالت پیشفرض روی کمترین مقدار فشار صفر دبی تنظیم می شود. تنظیم سفارشی نیز با درج پارامترهای مورد نظر در کد سفارش امکان پذیر است.
نمونه تایپ های ترجیحی
| تایپ | شماره مواد |
| PV7-1X/06-10RA01MA0-05 | R900561857 |
| PV7-1X/06-10RA01MA0-10 | R900563233 |
| PV7-1X/06-14RA01MA0-04 | R900919235 |
| PV7-2X/20-20RA01MA0-05 | R900950952 |
| PV7-2X/20-25RA01MA0-10 | R900950955 |
نکات نصب پمپ پره ای رکسروت PV7
نصب صحیح پمپ تأثیر مستقیمی بر طول عمر و عملکرد سیستم دارد. رعایت نکات زیر در مرحله نصب از بروز بسیاری از مشکلات جلوگیری می کند.
+ موقعیت نصب
موقعیت افقی (B3 یا B5) توصیه اول است، اگرچه نصب عمودی (V1) نیز با رعایت شرایط ممکن است.
اتصالات
- از لوله های فولادی بدون درز طبق DIN 2391 استفاده شود
- قطر داخلی لوله ها با اندازه پورت ها تطابق داشته باشد
- خط تخلیه کیسینگ باید به گونه ای نصب شود که پمپ خالی نشود
- هرگز برگشت سیال از کیسینگ و خط برگشت به طور مستقیم به پورت مکش وصل نشوند
+ درایو
- نیروهای شعاعی و محوری روی شفت محرک مجاز نیست
- الکتروموتور و پمپ باید با دقت تراز شوند
- از کوپلینگ های الاستیک ضد پیچش استفاده شود
+ فیلتراسیون
استفاده از فیلترهای خط برگشت یا خط فشار توصیه می شود. فیلتر سمت مکش تنها با نصب سوئیچ فشار پایین مجاز است.
راه اندازی اولیه پمپ پره ای رکسروت PV7
پمپ های PV7 خودپرایم (self-priming) هستند، اما پیش از راه اندازی اولیه باید مراحل زیر رعایت شوند:
- هواگیری اولیه: پیش از استارت، هوای موجود در پمپ باید تخلیه شود تا از سایش جلوگیری شود
- پر کردن کیسینگ: در راه اندازی اول توصیه می شود کیسینگ پمپ از طریق خط تخلیه با روغن پر شود
- استارت بدون بار: پمپ ابتدا بدون فشار روشن شود تا روانکاری کافی صورت گیرد
- کنترل حباب: اگر پس از ۲۰ ثانیه جریان سیال هنوز حاوی حباب باشد، سیستم باید بررسی مجدد شود
- کنترل اتصالات: پس از رسیدن به شرایط کاری، نشتی اتصالات و دمای سیال کنترل شود
هشدار مهم: پمپ هرگز نباید بدون روغن هیدرولیک کار کند.
نگهداری پمپ پره ای رکسروت PV7
نگهداری منظم پمپ PV7 نیازی به تخصص پیچیده ندارد، اما رعایت چند اصل اساسی عمر مفید آن را به طور قابل توجهی افزایش می دهد.
کیفیت سیال
روغن هیدرولیک باید در فواصل مناسب با توجه به شرایط کاری تعویض شود. مخلوط کردن روغن های مختلف حتی از یک نوع ممنوع است زیرا می تواند کیفیت روانکاری را کاهش دهد. سطح آلودگی سیال باید طبق کلاس ۱۹/۱۶/۱۳ ISO 4406 کنترل شود.
بازرسی دوره ای
- کنترل دمای کاری و اطمینان از عدم تجاوز از ۷۰ درجه سانتیگراد
- بررسی نشتی از اتصالات و کاسه نمدها
- کنترل سطح صدا به عنوان نشانه اولیه سایش یا کاویتاسیون
- تمیزکاری مخزن روغن در هنگام تعویض روغن
تعمیر و تنظیم
تنظیم، تعمیر و سرویس پمپ باید توسط پرسنل آموزش دیده و مجاز انجام شود. در هنگام هرگونه کار روی پمپ، سیستم باید به صفر فشار رسانده و از منبع برق ایزوله شود. استفاده از قطعات یدکی اصلی رکسروت الزامی است و تغییرات غیرمجاز در ساختار پمپ ممنوع می باشد.
