وقتی صحبت از سیستم های هیدرولیکی صنعتی به میان می آید، انتخاب پمپ مناسب یکی از تصمیم هایی است که مستقیماً روی عمر تجهیزات، مصرف انرژی و هزینه های نگهداری اثر می گذارد. پمپ های پره ای Denison از جمله محصولاتی هستند که طی دهه های اخیر جایگاه ثابتی در صنایع سنگین، ماشینآلات راه سازی و خطوط تولید پیدا کرده اند. این پمپ ها محصول شرکت پارکر هانیفین هستند که با خرید برند دنیسون، فناوری پره ای آن را زیر چتر استانداردهای مهندسی خود ادامه داد. در ادامه به طور کامل با ساختار، انواع، مشخصات فنی و نکات کاربردی این پمپ ها آشنا می شویم.
پمپ پره ای دنیسون چیست و چگونه کار می کند؟

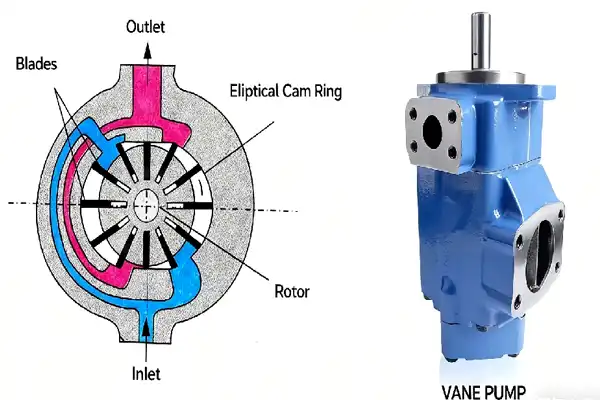

پمپ پره ای دنیسون یک پمپ هیدرولیک با جابجایی ثابت است که با استفاده از نیروی گریز از مرکز، انرژی مکانیکی موتور را به فشار و دبی سیال تبدیل می کند. ساختار اصلی این پمپ از یک روتور شیاردار، تعدادی پره متحرک و یک رینگ بادامکی (کم ارتفاع و عجیب شکل به نام cam ring) تشکیل شده است که محور پمپ درون آن می چرخد.
هنگامی که شفت پمپ شروع به چرخش می کند، پره های نصب شده در شیارهای روتور تحت تأثیر نیروی گریز از مرکز به سمت بیرون رانده می شوند و سطح داخلی رینگ بادامکی را لمس می کنند. در نیمی از مسیر چرخش، فاصله بین روتور و رینگ افزایش می یابد؛ همین افزایش حجم باعث افت فشار موضعی و ایجاد مکش در ورودی پمپ می شود و روغن از مخزن به داخل پمپ کشیده می شود. در نیمه دوم چرخش، فاصله کاهش می یابد و سیال محبوس شده بین پره ها به سمت پورت خروجی رانده می شود. این چرخه ساده اما دقیق، اساس عملکرد تمام پمپ های پره ای دنیسون است.
تفاوت پمپ پره ای با پمپ های دنده ای و پیستونی
برخلاف پمپ های دنده ای که اصطکاک نسبتاً بالایی بین دنده ها دارند، در پمپ پره ای تماس بین پره و رینگ بادامکی به گونه ای طراحی شده که سایش به حداقل برسد و راندمان حجمی بالاتری حاصل شود. از طرف دیگر، در مقایسه با پمپ های پیستونی، ساختار پره ای ساده تر است و همین سادگی، تعمیر و نگهداری آن را آسان تر و ارزان تر می کند. به همین دلیل، در کاربردهایی که فشار کاری در محدوده متوسط تا بالا قرار دارد ولی نیازی به پیچیدگی پمپ های پیستونی نیست، پمپ پره ای انتخاب اقتصادی تری محسوب می شود.
مشخصات فنی پمپ پره ای دنیسون
پمپ های پره ای دنیسون در دو سری اصلی T6C و T6D عرضه می شوند که از نظر اندازه فلنج، حجم جابجایی و محدوده دبی با یکدیگر تفاوت دارند. جدول زیر مهم ترین مشخصات فنی این دو سری را در شرایط استاندارد نشان می دهد.
مشخصات فنی پمپ پره ای دنیسون
پمپ های پره ای دنیسون در دو سری اصلی T6C و T6D عرضه می شوند که از نظر اندازه فلنج، حجم جابجایی و محدوده دبی با یکدیگر تفاوت دارند. جدول زیر مهم ترین مشخصات فنی این دو سری را در شرایط استاندارد نشان می دهد.
| مشخصه فنی | سری T6C | سری T6D |
|---|---|---|
| نوع جابجایی | ثابت (Fixed Displacement) | ثابت (Fixed Displacement) |
| فلنج نصب | SAE B، دو پیچ، استاندارد J744 | SAE C |
| محدوده حجم جابجایی | ۱۰٫۸ تا ۱۰۰ میلی لیتر بر دور | ۴۷٫۶ تا ۱۵۸ میلی لیتر بر دور |
| محدوده دبی در ۱۵۰۰ دور بر دقیقه | تا حدود ۱۵۰ لیتر در دقیقه | تا حدود ۲۳۷ لیتر در دقیقه |
| فشار کاری حداکثر | ۲۴۰ بار (۲۱۰ بار برای سایزهای ۰۲۸ و ۰۳۱) | ۲۴۰ بار (۲۱۰ بار برای سایز ۰۵۰) |
| حداکثر سرعت چرخش | بسته به مدل، تا ۲۸۰۰ دور بر دقیقه | تا ۲۲۰۰ دور بر دقیقه برای سایزهای بزرگ تر |
| حداکثر بار محوری مجاز | ۸۰۰ نیوتن | ۱۲۰۰ نیوتن |
| نوع شفت | کیدار (SAE B)، کیدار غیر SAE، شیاردار ۱۳ دندانه، شیاردار ۱۵ دندانه | کیدار (SAE C)، کیدار غیر SAE، شیاردار |
| کلاس آب بندی | S1 (بونا-ان)، S4 (EPDM)، S5 (ویتون) | S1، S4، S5 |
| وزن تقریبی | ۱۵٫۷ کیلوگرم | ۲۴ کیلوگرم |
| گشتاور سفتکردن پیچهای نصب | ۱۵۹ نیوتن متر | بسته به نوع شفت متغیر است |
این اعداد بر اساس داده های کاتالوگ رسمی پارکر دنیسون برای سری های صنعتی T6C و T6D ارائه شده اند و دبی واقعی هر مدل به فشار کاری و لزجت روغن مورد استفاده بستگی دارد.
کد سفارش و نحوه شناسایی مدل
هر پمپ دنیسون با یک کد سفارش (Ordering Code) مشخص می شود که اطلاعات کاملی از مدل را در خود جای داده است. برای نمونه در کد T6C-022-1R00-B1، عدد ۰۲۲ نشان دهنده حجم جابجایی، حرف R جهت چرخش (ساعتگرد یا پادساعتگرد)، عدد ۱ نوع شفت و حرف B کلاس آب بندی را مشخص می کند. آشنایی با این ساختار کدگذاری برای سفارش قطعه یدکی یا جایگزینی پمپ آسیب دیده با مدل دقیق آن، اهمیت زیادی دارد و از خرید اشتباه جلوگیری می کند.
انواع پمپ پره ای دنیسون

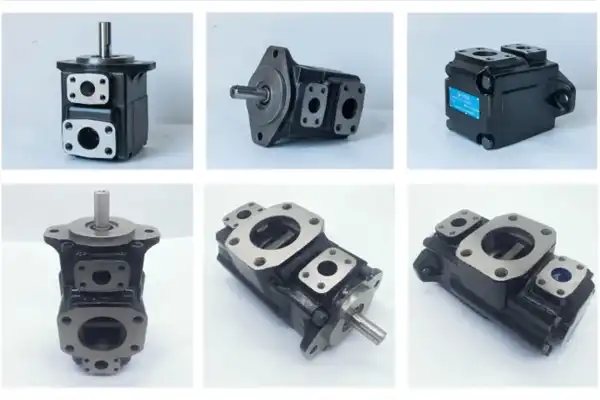

پمپ های پره ای دنیسون تنها به دو سری T6C و T6D محدود نمی شوند و خانواده گسترده تری از محصولات را شامل می شوند که هرکدام برای کاربرد خاصی طراحی شده اند.
پمپ های تک (Single) مانند T6C و T6D که یک واحد پمپاژ مستقل دارند و برای مدارهای ساده با یک نقطه مصرف مناسبند.
پمپ های دوبل (Double) مانند T6CC و T6DC که از ترکیب دو کارتریج در یک بدنه تشکیل شده اند و امکان تأمین دو مدار جریان مستقل با دبی های متفاوت را فراهم می کنند.
پمپ های سهگانه (Triple) که برای سیستم هایی با سه نقطه مصرف هم زمان طراحی می شوند.
سری T7 و T6E که نسخه های به روزشده تری از همین فناوری پره ای با بهبودهایی در راندمان و سطح صدا هستند.
تنوع در نوع شفت (کیدار یا شیاردار)، جهت چرخش و کلاس آب بندی نیز باعث می شود بتوان برای تقریباً هر کاربرد صنعتی، پیکربندی دقیقی از این پمپ ها انتخاب کرد.
کاربردهای پمپ پره ای دنیسون
پمپ های پره ای دنیسون به دلیل ترکیب فشار کاری بالا و قابلیت اطمینان، در طیف وسیعی از صنایع به کار گرفته می شوند. این پمپ ها معمولاً در مدارهایی نصب می شوند که نیاز به جریان پایدار روغن تحت فشار متوسط تا بالا دارند.
- ماشینآلات راه سازی و معدنی نظیر بیل مکانیکی، لودر و جرثقیل های صنعتی
- پرس های هیدرولیک و خطوط فرمینگ فلز
- سیستم های تزریق پلاستیک و قالب گیری
- ماشینآلات کشاورزی سنگین
- تجهیزات صنایع فولاد و نورد
- سیستم های هیدرولیک کشتی و تجهیزات بندری
- یونیت های پاور پک (Power Pack) در خطوط تولید
مزایای استفاده از پمپ پره ای دنیسون
انتخاب این پمپ ها معمولاً نتیجه ارزیابی چند عامل کلیدی است که در عملکرد بلندمدت سیستم هیدرولیک تأثیرگذارند. راندمان بالای حجمی، سطح صدای پایین در حین کار و امکان تعمیر مرحله ای از مهم ترین ویژگی هایی است که این پمپ ها را از بسیاری از رقبا متمایز می کند.
- راندمان حجمی بالا که مصرف انرژی و گرمای تولیدی در سیستم را کاهش می دهد
- ساختار کارتریجی که امکان تعویض فقط بخش فرسوده شده پمپ را بدون نیاز به تعویض کل بدنه فراهم می کند
- سطح صدای کاری پایین نسبت به بسیاری از پمپ های دنده ای هم رده
- تحمل فشار کاری پیوسته تا ۲۴۰ بار در بیشتر مدل ها
- در دسترس بودن قطعات یدکی اصلی شامل کیت کارتریج، مجموعه شفت و یاتاقان، و کیت آب بندی
- تطابق ابعادی با استانداردهای SAE که جایگزینی و نصب آن را در سیستم های موجود ساده می کند
نکات نصب و راه اندازی
نصب صحیح پمپ پره ای دنیسون نقش مستقیمی در طول عمر و عملکرد پایدار آن دارد. پیش از هر چیز باید اطمینان حاصل شود که شفت پمپ به درستی و بدون اعمال نیروی جانبی اضافی به موتور محرک متصل شده است، زیرا بار شعاعی یا محوری بیش از حد مجاز می تواند به یاتاقان های داخلی آسیب برساند.
پیش از راه اندازی، خط مکش باید کاملاً از هوا تخلیه شده و فاقد هرگونه نشتی باشد، چون ورود هوا به مدار مکش یکی از شایع ترین دلایل کاویتاسیون و آسیب زودرس به پره ها و رینگ بادامکی است. همچنین گشتاور سفت کردن پیچ های نصب باید مطابق مقدار مشخص شده در کاتالوگ رعایت شود تا از تغییر شکل بدنه و نشتی در محل اتصال جلوگیری شود. در اولین راه اندازی، توصیه می شود پمپ چند ثانیه بدون فشار و با دور پایین کار کند تا روانکاری کامل اجزای داخلی تضمین شود.
انتخاب روغن و لزجت مناسب
عملکرد پمپ پره ای ارتباط مستقیمی با لزجت روغن هیدرولیک مورد استفاده دارد. داده های عملکردی این پمپ ها معمولاً بر اساس لزجت ۲۴ سانتی استوک ارائه می شود و استفاده از روغنی خارج از محدوده توصیه شده می تواند راندمان حجمی را کاهش داده و نشتی داخلی پمپ را افزایش دهد. در دماهای محیطی پایین یا بالا، باید به نمودارهای لزجت-دما در کاتالوگ مرجع کرد تا روغن متناسب با شرایط کاری انتخاب شود.
نگهداری و افزایش طول عمر پمپ
نگهداری پیشگیرانه پمپ های پره ای دنیسون عمدتاً حول کنترل کیفیت سیال هیدرولیک و پایش نشانه های اولیه سایش می چرخد. آلودگی روغن یکی از اصلی ترین عوامل کاهش عمر پره ها و رینگ بادامکی است، بنابراین فیلتراسیون مناسب در مدار باید همواره فعال و سالم باشد.
- فیلتر خط مکش و برگشت را طبق برنامه زمان بندی شده بررسی و در صورت نیاز تعویض کنید
- سطح روغن مخزن را به طور منظم کنترل کنید تا از ورود هوا به پمپ جلوگیری شود
- صدای غیرعادی یا افزایش دمای پمپ را بهعنوان نشانه هشدار سایش داخلی یا افت فشار سیستم در نظر بگیرید
- نشتی داخلی پمپ را در بازه های زمانی مشخص اندازه گیری کنید؛ افزایش بیش از حد مجاز نسبت به مقدار تئوری نشانه نیاز به تعویض کیت کارتریج است
- بار محوری و شعاعی وارد بر شفت را در محدوده مجاز اعلام شده در مشخصات فنی نگه دارید
- در صورت تعمیر، تنها از قطعات اصلی و کیت های آب بندی استاندارد استفاده کنید تا کیفیت و گارانتی عملکرد پمپ حفظ شود
با رعایت این نکات، می توان طول عمر مفید پمپ پره ای دنیسون را به طور قابل توجهی افزایش داد و از توقف های ناخواسته خط تولید به دلیل خرابی این جزء کلیدی سیستم هیدرولیک جلوگیری کرد. در نهایت، انتخاب مدل مناسب از میان سری های T6C و T6D، با توجه به دبی، فشار کاری و نوع شفت موردنیاز سیستم، نخستین و مهم ترین گام برای بهره گیری مؤثر از این پمپ در یک پروژه صنعتی است.
