پمپ پره ای TDZ یکی از کلیدی ترین و پرکاربردترین تجهیزات در سیستم های هیدرولیک صنعتی و راهسازی است. این پمپ ها که به عنوان پمپ های کارتریجی نیز شناخته می شوند، به دلیل توانایی بالا در ایجاد دبی ثابت و عملکرد پایدار در فشارهای مختلف، جزو اصلی بسیاری از ماشینآلات به شمار می روند. طراحی هوشمندانه و هیدرولیکِ متعادل این پمپ ها باعث شده تا بار جانبی وارد بر یاتاقان ها به حداقل برسد که نتیجه مستقیم آن، کاهش استهلاک، کارکرد بی صدا و افزایش چشمگیر عمر مفید قطعات است.
جدول مشخصات فنی پمپ پره ای TDZ
| مشخصه فنی | مقدار و دامنه عملکرد |
|---|---|
| نوع پمپ | پره ای (کارتریجی) با جابجایی ثابت |
| برند و اصالت | TDZ Hydraulics |
| محدوده جابجایی حجمی | ۲ تا ۲۷۰ سانتی متر مکعب بر دور (بسته به مدل) |
| حداکثر فشار کاری | تا ۲۱۰ بار (سری های V و BH) / تا ۳۲۰ بار (سری DT7) |
| محدوده سرعت کاری | ۵۰۰ تا ۳۶۰۰ دور بر دقیقه (RPM) |
| نوع نصب و اتصال | فلنجی استانداردهای SAE و صنعتی |
| سیال استاندارد | روغن هیدرولیک ضدسایش (Anti-wear) |
| محدوده دمای بهینه روغن | ۵۰ تا ۷۰ درجه سانتیگراد |
| تنظیمات بدنه | امکان تولید به صورت تک، دوبل و سهقلو |
پمپ پره ای TDZ چیست؟
این تجهیز در دسته پمپ های هیدرولیک جابجایی مثبت قرار می گیرد. مکانیزم کارکرد آن بر اساس حرکت دورانی یک روتور مرکزی و پره های متحرک (Vanes) استوار است که درون شیارهای روتور جای گرفته اند. هنگام چرخش شافت، نیروی گریز از مرکز (و در برخی مدل ها فشار هیدرولیکی پشت پره ها)، این تیغه ها را به سمت بیرون پرتاب می کند تا با سطح داخلی رینگِ بدنه تماس مداوم داشته باشند. این فرآیند باعث ایجاد محفظه های آب بندی شده متغیر می شود که وظیفه مکش روغن از مخزن و هدایت بافشار آن به سمت خروجی مدار را بر عهده دارند.
نحوه عملکرد پمپ پره ای TDZ
ساختار داخلی این پمپ بر پایه طراحی خارج از مرکز (Eccentric) یا رینگ بادامکی شکل بنا شده است. فرآیند انتقال انرژی در دو فاز اصلی انجام می شود:
- فاز مکش: با چرخش محور، فضای میان پره ها در نیم دایره ورودی به مرور بزرگ تر می شود. این افزایش حجم، یک خلاء نسبی ایجاد کرده و سیال را از پورت ورودی به داخل پمپ می کشد.
- فاز تخلیه: در نیم دایره دوم، حرکت پره ها به سمتی است که فضای بین آن ها رفته رفته کوچک تر و فشرده تر می شود. این کاهش حجم، روغن را با فشار بالا از پورت خروجی به سمت و جک های هیدرولیک هدایت می کند.
مزیت طراحی متعادل (Balanced Design): در پمپ های TDZ، پورت های ورودی و خروجی به صورت متقارن (روبروی هم) قرار گرفتهاند. این مهندسی پیشرفته باعث می شود نیروهای هیدرولیکی مخالفی که به شافت و یاتاقان ها وارد می شوند، یکدیگر را خنثی کنند. در نتیجه، لرزش پمپ به حداقل رسیده و صدای کارکرد آن به شدت کاهش می یابد.
مهم ترین ویژگی های پمپ پره ای TDZ
تمایز اصلی پمپ های TDZ در بازار، تنها توانایی تولید فشار نیست، بلکه هوشمندی در طراحی ساختار لوکس و مهندسی آن است. سه ویژگی زیر، شناسنامه فنی این پمپ ها را شکل می دهند:

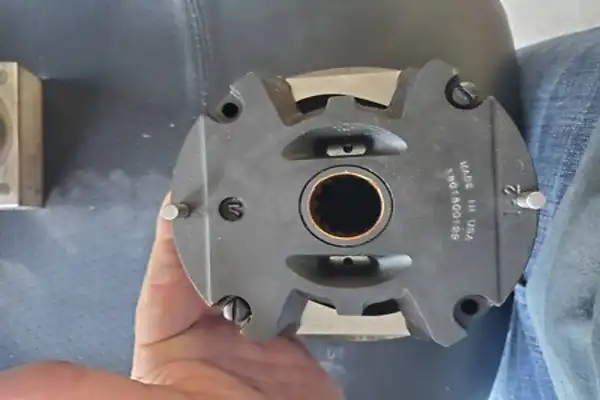

- طراحی کارتریجی (Cartridge Design): بزرگ ترین مزیت تعمیراتی این پمپ هاست. تمام قطعات دوار و در معرض استهلاک (شامل روتور، پره ها، رینگ و صفحات جانبی) در قالب یک مجموعه واحد به نام “کارتریج” مونتاژ شده اند. در صورت خرابی، نیازی به باز کردن کامل پمپ از روی خط یا تعویض بدنه نیست؛ کافی است پوسته پمپ باز شده و کارتریج قدیمی در چند دقیقه با یک کارتریج نو جایگزین شود.
- راندمان حجمی بالا و مصرف بهینه انرژی: به دلیل آب بندی دقیق بین نوک پره ها و سطح رینگ، فرار روغن یا نشتی داخلی در این پمپ ها نزدیک به صفر است. این بازدهی بالا به این معناست که بخش اعظم توان الکتروموتور به توان هیدرولیکی مفید تبدیل می شود.
- انعطاف پذیری در نصب: طراحی بدنه به گونه ای است که می توان موقعیت پورت های ورودی و خروجی را نسبت به یکدیگر تغییر داد (مثلاً به صورت ۹۰ یا ۱۸۰ درجه). همچنین جهت چرخش پمپ (چپ گرد یا راست گرد) به سادگی و با تغییر جهت قطعات داخلی کارتریج قابل تنظیم است.
انواع پمپ پره ای TDZ از نظر ساختار
پمپ های TDZ برای پاسخگویی به نیازهای دبی های مختلف و مدیریت همزمان چند مدار، در سه ساختار فیزیکی عرضه می شوند:
پمپ های تک (Single Vane Pump)
این مدل ها ساختاری استاندارد دارند و حاوی یک کارتریج در یک پوسته هستند. از این پمپ ها در مدارهایی استفاده می شود که تنها به یک خروجی جریان و یک دبی ثابت نیاز دارند. سادگی ساختار، قیمت اقتصادی و تعمیرات بسیار سریع، از ویژگی های بارز پمپ های تک کارتریج است.
پمپ های دوبل (Double Vane Pump)
در این طراحی، دو کارتریج مجزا (که می توانند دبی های متفاوتی داشته باشند) درون یک پوسته مشترک قرار گرفته و توسط یک شافت واحد چرخیده می شوند. پمپ دوبل به شما این امکان را می دهد که دو مدار هیدرولیکی کاملاً مستقل (مثلاً یک مدار فشار بالا-دبی پایین و یک مدار فشار پایین-دبی بالا) را همزمان تغذیه کنید، بدون اینکه نیازی به خرید دو پمپ مجزا و اشغال فضای اضافه داشته باشید.
پمپ های سه قلو (Triple Vane Pump)
این مدل ها غول های اسب بخاری این خانواده هستند که سه کارتریج مستقل را در یک بدنه جا داده اند. کاربرد اصلی آن ها در ماشینآلات سنگین متحرک یا خطوط تولید پیچیده ای است که چندین بازوی هیدرولیکی، جک و هیدرو موتور به صورت همزمان اما با نیازهای جریانی و فشاری کاملاً متفاوت در حال کار هستند.
سری های مختلف TDZ
پمپ های این برند بر اساس نوع کاربرد، فشار کاری و ابعاد پوسته به کدهای مشخصی تقسیم می شوند که شناخت آن ها به انتخاب دقیق تر کمک می کند:
- سری های صنعتی استاندارد (مدل های V، VC، VK، VS و VQ): این سری ها عمدتاً برای فشارهای متوسط (تا ۲۱۰ بار) طراحی شده اند. مدل های VQ به طور خاص برای تجهیزات متحرک و راهسازی که با تغییرات مداوم دور موتور مواجه هستند، بهینه سازی شده اند و مقاومت بالایی در برابر شوک های هیدرولیکی دارند.
- سری های فشار بالا (مدل های BHP، BHS و BHQ): این خانواده برای کاربردهای سنگین تر که نیازمند تحمل فشارهای بالاتر و دبی های پایدار در شرایط سخت صنعتی هستند، مهندسی شده اند.
- سری های نسل جدید دنیسون طرح (سری DT6 و DT7): این پمپ ها که بر اساس تکنولوژی پمپ های معروف دنیسون (Denison) ساخته شده اند، بالاترین سطح فناوری TDZ را نمایش می دهند. سری DT7 توانایی کارکرد مداوم در فشارهای فوق العاده بالا تا ۳۲۰ بار را دارد و انتخابی بی رقیب برای صنایع سنگین مانند فولاد و پرس های غول پیکر است.
کاربردهای پمپ پره ای TDZ
توازن میان صدای کم و فشار پایدار، پای این پمپ ها را به دو حوزه کلیدی باز کرده است:
- صنایع کارخانه ای (ثابت): به دلیل صدای بسیار پایین، این پمپ ها انتخاب اول ماشین های تزریق پلاستیک، پرس های هیدرولیک، خطوط بسته بندی، صنایع چوب، کارخانجات فولاد و سیستم های متمرکز هیدرولیک هستند که کارگران به طور مداوم در کنار آن ها فعالیت می کنند.
- ماشینآلات متحرک (راهسازی و عمرانی): مقاومت عالی در برابر ارتعاشات باعث شده تا در سیستم فرمان و سیستم های حرکتی لودرها، بیل های مکانیکی، ماشینآلات معدنی، تجهیزات کشاورزی (مانند کمباین ها) و جرثقیل ها به وفور از سری های راهسازی این برند استفاده شود.
راهنمای انتخاب پمپ پره ای TDZ
یک انتخاب اشتباه می تواند منجر به داغ شدن روغن، صدای شدید یا حتی ترکیدن پوسته پمپ شود. برای انتخاب مدل مناسب، چک لیست زیر را بررسی کنید:
- محاسبه دبی و فشار: ابتدا مشخص کنید جک ها یا موتورهای هیدرولیک شما در دقیقه به چند لیتر روغن (دبی) نیاز دارند و حداکثر مقاومت مدار چقدر است (فشار کاری). سری پمپ باید با این دو فاکتور همخوانی داشته باشد.
- سرعت محرک (RPM): سرعت چرخش الکتروموتور یا موتور دیزلی که پمپ را می چرخاند باید در محدوده مجاز پمپ (معمولاً بین ۱۰۰۰ تا ۱۵۰۰ دور برای مصارف صنعتی) باشد.
- تطبیق ابعادی و فلنج: نوع شافت (خاردار یا هزارخار) و استاندارد فلنج نصب (SAE A, B, C یا D) پمپ جدید باید دقیقاً با کوپلینگ و گلدانی موجود همخوانی داشته باشد.
نکات نصب و راه اندازی
حتی اگر بهترین پمپ دنیا را بخرید، نصب غیراصولی می تواند در همان چند ثانیه اول آن را نابود کند. رعایت موارد زیر الزامی است:
- هم محوری دقیق (Alignment): شافت پمپ و شافت الکتروموتور باید کاملاً هم راستا باشند. ناهم محوری و استفاده از کوپلینگ های صلب غیرقابل انعطاف، بار شعاعی شدیدی به شافت پمپ وارد کرده و باعث بلبرینگ زدن و بریدن شافت می شود.
- هواگیری و پر کردن اولیه: پیش از استارت زدن برای اولین بار، حتماً پوسته پمپ را از طریق پورت بالاتر با روغن هیدرولیک تمیز پر کنید. استارت خشک (حتی برای چند ثانیه) پره ها و رینگ را به دلیل عدم روانکاری و اصطکاک شدید می سوزاند.
- اصول خط مکش: لوله مکش باید قطری بزرگتر یا مساوی پورت ورودی پمپ داشته باشد. از ایجاد خم های تند ۹۰ درجه یا زانوهای متعدد در مسیر مکش خودداری کنید؛ چرا که باعث پدیده مخرب کاویتاسیون (ایجاد حباب های هوا و انفجار آن ها داخل پمپ) می شود.
نگهداری و سرویس دوره ای
بیش از ۷۰٪ خرابی پمپ های پرهای ناشی از وضعیت سیال است، نه نقص فنی خود پمپ. با رعایت این سه اصل، عمر پمپ خود را تضمین کنید:
- مدیریت آلودگی و تعویض فیلتر: پره های پمپ با تلرانس های میکرونی درون شیارها حرکت می کنند. وجود کوچک ترین ذرات گرد و غبار، پلیسه یا براده در روغن باعث خط افتادن روی رینگ و قفل شدن پره ها می شود. فیلترهای خط برگشت و مکش باید در موعد مقرر تعویض شوند.
- پایش مداوم کیفیت و دمای روغن: روغن هیدرولیک به مرور زمان خاصیت ضدسایش خود را از دست داده و دچار افت ویسکوزیته (رقیق شدن) می شود. اجازه ندهید دمای روغن از ۷۰ درجه سانتی گراد فراتر رود؛ زیرا روغن رقیق نمی تواند لایه فیلم محافظ را روی تیغه ها ایجاد کند.
- گوش دادن به صدای سیستم: هرگونه تغییر صدا (مانند صدای شبیه به خرد شدن سنگ ریزه) نشانه ورود هوا به سیستم یا کاویتاسیون است. در صورت شنیدن صداهای غیرعادی، بلافاصله سیستم را خاموش و اتصالات مکش را از نظر آب بندی بررسی کنید.
