در دنیای هیدرولیک صنعتی و راهسازی، تامین دبی و فشار بالا به همراه حفظ بازدهی انرژی، یکی از بزرگترین چالش های طراحان ماشینآلات است. شرکت بزرگ ایتون (Eaton) با تکیه بر اصالت و کیفیت خط تولید ویکرز (Vickers)، پاسخی قدرتمند برای این تقاضا ارائه کرده است.
پمپ پیستونی محوری ایتون ویکرز PVHبه دلیل برخورداری از طراحی بهینه، وزن سبک، دوام بالا و قابلیت کنترل پذیری فوق العاده، به یکی از ارکان اصلی سیستم های هیدرولیک مدرن تبدیل شدهاند. در ادامه به بررسی دقیق عملکرد، کاربردها، مزایا، انواع مدل ها و نکات حیاتی نصب و نگهداری پمپ ویکرز PVH می پردازیم.
پمپ ایتون ویکرز PVH چیست و چگونه کار می کند؟
پمپ ایتون ویکرز سری PVH، یک پمپ پیستونی محوری دبی متغیر (Variable Displacement, Inline Piston Pump) است. واژه «دبی متغیر» به این معناست که حجم روغن خروجی پمپ در هر دور چرخش، ثابت نبوده و بر اساس نیاز سیستم و دستورات سیستم های کنترلی (مانند رگولاتور) تغییر می کند.

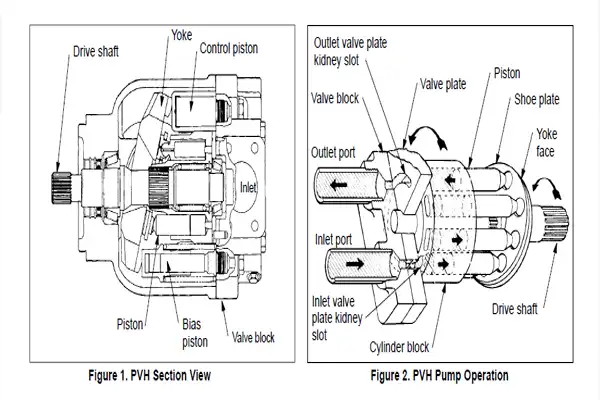

مکانیزم عملکرد:
درون پوسته پمپ، یک بلوک سیلندر (سیلندر بارل) قرار دارد که تعدادی پیستون در داخل آن چیده شدهاند. انتهای این پیستون ها بر روی یک صفحه شیب دار به نام سواشپلیت (Swashplate) لغزش دارد. هنگامی که شفت ورودی توسط الکتروموتور یا موتور احتراقی می چرخد، بلوک سیلندر نیز به حرکت درمی آید. به دلیل شیب صفحه سواش پلیت، پیستون ها در حین چرخش، حرکت رفت و برگشتی داخل سیلندر انجام می دهند. این حرکت رفت و برگشتی در نیم دور اول باعث مکش روغن از مخزن و در نیم دور دوم باعث دهش و پمپاژ روغن به سمت سیستم با فشار بالا می شود.
تغییر زاویه صفحه سواش پلیت به وسیله کنترلرها (Compensators)، کورس حرکت پیستون ها و در نتیجه دبی خروجی پمپ را تغییر می دهد تا بیشترین تطابق با نیاز سیستم ایجاد شود.
جدول مشخصات فنی پمپ ویکرز PVH
پمپ های سری PVH در جابجایی های حجمی متنوعی از ۵۷ تا ۱۴۱ سیسی تولید می شوند. در جدول زیر مشخصات فنی کلیدی این خانواده محبوب گردآوری شده است:
| مدل پمپ | جابجایی حجمی (cm³/r) | حداکثر فشار مداوم (bar) | حداکثر فشار در سیستم لودسنسینگ (bar) | سرعت نامی در ۱۸۰۰ دور (lpm) | بازدهی حجمی |
| PVH 057 | ۵۷.۴ | ۲۵۰ | ۲۸۰ | ~ ۱۰۳ | بالای ۹۵٪ |
| PVH 074 | ۷۳.۷ | ۲۵۰ | ۲۸۰ | ~ ۱۳۲ | بالای ۹۵٪ |
| PVH 098 | ۹۸.۳ | ۲۵۰ | ۲۸۰ | ~ ۱۷۷ | بالای ۹۵٪ |
| PVH 131 | ۱۳۱.۱ | ۲۵۰ | ۲۸۰ | ~ ۲۳۶ | بالای ۹۵٪ |
| PVH 141 | ۱۴۱.۰ | ۲۵۰ | ۲۸۰ | ~ ۲۵۴ | بالای ۹۵٪ |
(نکته: مدل های حد واسط مانند PVH063، PVH081 و PVH106 نیز در کدهای این محصول برای کاربردهای خاص در دسترس هستند).
انواع پمپ ویکرز PVH از نظر سیستم کنترلی
انعطاف پذیری فوق العاده پمپ PVH به دلیل رگولاتورها و کنترلرهای متنوعی است که بر روی آن نصب می شود. مهمترین انواع کنترلرهای این پمپ عبارتند از:
- کنترلر جبرانکننده فشار (Pressure Compensator – کد A): پمپ تا زمانی که فشار سیستم به مقدار تنظیم شده نرسد، حداکثر دبی را تامین می کند و به محض رسیدن به فشار هدف، دبی را به حداقل می رساند.
- کنترلر حسکننده بار و فشار (Load Sensing & Pressure Comp – کد B): دبی پمپ را دقیقاً بر اساس افت فشار در شیر کنترل (متناسب با نرخ بار واقعی) تنظیم کرده و از اتلاف شدید انرژی جلوگیری می کند.
- کنترلر محدودکننده گشتاور و توان (Torque Limiter – کد D/E): این سیستم هوشمند، با پایش همزمان فشار و دبی، گشتاور ورودی پمپ را محدود می کند. این ویژگی اجازه می دهد از موتورهای محرک کوچکتر و بهینهتر استفاده شود و موتور زیر بارهای ناگهانی قفل (Stall) نکند.
کاربردهای پمپ پیستونی PVH
پمپ های سری PVH به عنوان پمپهای “سختکار” (Strenuous Applications) شناخته می شوند و در دو بخش عمده کاربری دارند:
۱. ماشینآلات راهسازی و معدنی (Mobile Hydraulics):
- بیل های مکانیکی و لودرهای سنگین
- ماشینآلات حفر تونل و حفاری معدن
- جرثقیل های غولپیکر و تجهیزات حمل خاک
۲. صنایع سنگین و کارخانجات (Industrial Hydraulics):
- دستگاه های تزریق پلاستیک و دایکست
- پرس های هیدرولیک با سرعت و فشار بالا
- ماشین های ابزار و خطوط تولید اتوماتیک خودرو
- هیدرولیک صنایع دریایی و بنادر
مزایا و ویژگیهای شاخص پمپ ایتون ویکرز PVH
چرا پمپ PVH یکی از پرفروش ترین پمپ های پیستونی بازار است؟ پاسخ در ویژگی های مهندسی آن نهفته است:
- طراحی فشرده و وزن کم: نسبت به توان و دبی بالایی که تولید می کند، ابعاد پوسته و وزن آن بهینه سازی شده که نصب آن را در فضاهای تنگ ماشینآلات آسان تر می کند.
- راندمان حجمی خیره کننده (بیش از ۹۵٪): این راندمان بالا یعنی اتلاف انرژی ناچیز، تولید گرمای کمتر در سیستم و تبدیل حداکثری توان موتور به توان هیدرولیکی مفید.
- تولید صدای پایین: مدل های صنعتی تخصصی (Quiet Designs) با طراحی داخلی خاص، صدای کارکرد پمپ را به شدت کاهش داده و محیط کار مناسبی فراهم می سازند.
- طول عمر بالا در شرایط سخت: استفاده از یاتاقان ها و شفت های مستحکم (Heavy Duty Bearings)، خمش های داخلی قطعات را زیر بار سنگین به حداقل رسانده و مانع از سایش زودرس می شود.
- قابلیت Thru-Drive (کوپل پمپ دوم): ساختار انتخابی انتهای پمپ اجازه می دهد پمپهای هیدرولیک دیگری (دندهای یا پیستونی) را به پشت پمپ اصلی کوپل کنید و یک منبع دبی چندگانه بسازید.
نکات حیاتی نصب و راهاندازی
نصب غیرتخصصی، عامل اصلی خرابی زودرس بیش از ۸۰ درصد پمپ های پیستونی است. برای راهاندازی پمپ PVH اصول زیر را به شدت جدی بگیرید:
هواگیری و پر کردن پوسته پمپ
پیش از استارت موتور، حتماً داخل پوسته پمپ را از طریق بالاترین پورت تخلیه (Case Drain)، با روغن هیدرولیک تمیز کاملاً پر کنید. خشک کار کردن پمپ حتی برای چند ثانیه باعث نابودی پیستون ها و سواش پلیت می شود.
تخلیه هوای به دام افتاده
در اولین استارت، اتصالات خروجی پمپ را کمی شل کنید یا از شیر هواگیری (Air Bleed Valve) استفاده کنید تا هوای داخل مدار خارج شده و پمپ به اصطلاح “پرایم” (Prime) یا آب بندی اولیه شود. پمپ باید ظرف چند ثانیه روغن را مکش کند.
تراز بودن شفت ها
عدم هم راستایی (Misalignment) شفت پمپ و موتور محرک، باعث ایجاد بارهای شعاعی مخرب بر یاتاقان ها و کچل شدن شفت می شود. از کوپلینگ های استاندارد و ساعت اندازی دقیق استفاده کنید.
مسیر لوله تخلیه پوسته (Drain Line)
لوله درین پمپ باید مستقیماً و بدون هیچ گونه مانعی (مانند فیلتر یا شیر یکطرفه) به مخزن متصل شود و انتهای لوله درون روغن مخزن مستغرق باشد تا هوا وارد سیستم نشود. همچنین فشار داخل پوسته نباید از حد مجاز فراتر رود.
نکات سرویس و نگهداری پمپ PVH برای افزایش طول عمر
برای اینکه پمپ شما سال ها بدون افت بازدهی کار کند، یک برنامه نگهداری پیشگیرانه (PM) تنظیم کنید:
کنترل و حفظ تمیزی روغن
پمپ های پیستونی به شدت به ذرات ریز معلق در روغن حساس هستند. طبق استاندارد کاتالوگ، سطح تمیزی روغن باید بر اساس کدهای ISO 4406 (مثلاً شاخص ۱۸/۱۶/۱۳ یا تمیزتر) با فیلتراسیون مداوم حفظ شود. فیلترهای خط برگشت و مکش را به موقع تعویض کنید.
پایش دمای سیستم
افزایش دمای روغن به بیش از ۶۰ درجه سانتی گراد، ویسکوزیته روغن را کاهش داده و فیلم لغزنده بین قطعات متحرک پمپ را از بین می برد که نتیجه آن جامپ کردن پمپ است.
بررسی ظاهری نشتی ها
هرگونه روغن ریزی از کاسه نمد شفت یا آب بندهای پوسته را سریعاً برطرف کنید؛ زیرا نشتی روغن می تواند به معنای ورود هوا به داخل پمپ در زمان خاموشی باشد.
استفاده از کیت های تعمیراتی اصلی
شرکت ایتون برای قطعات روتاری گروپ (شامل پیستون ها، سیلندر بارل، ولو پلیت و پین ها) کیت های اورجینال استاندارد ارائه می دهد. در صورت افت فشار یا دبی، قطعات را به صورت کامل و کیت استاندارد تعویض کنید تا بالانس هیدرولیکی پمپ حفظ شود.
