توضیحات
شیرآلات صنعتی و پایپینگی در هر سیستم کنترلی از مهمترین تجهیزاتی محسوب میشوند که لزوم حضور آنها در فرآیند های صنعتی و خطوط پایپینگی بر هیچ کسی پوشیده نیست. چراکه وظایف مهم و محتلفی از جمله تنظیم و کنترل (throttling) یا قطع و وصل (ON/OFF) جریان یا دبی سیالات، دما، فشار و حتی سطح مخازن را در سیستم های پایپینگ انجام داده و ازین جهت بسیار حائز اهمیت میباشند.

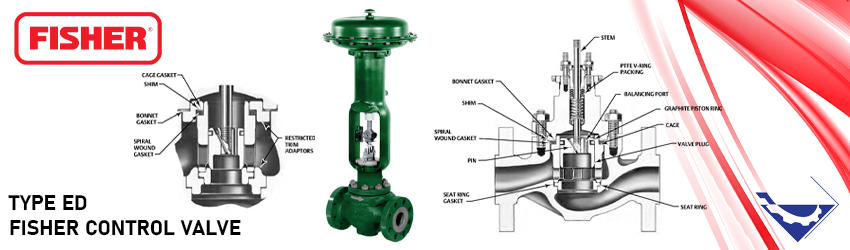

کنترل ولو یا شیرکنترلی فیشر ED یک شیر از تیپ گلوب ولو یا کروی شرکت فیشر FISHER میباشد. کروی بودن بدنه این شیر از نوع مسیری که سیال درون بدنه شیر طی میکند ناشی میباشد. همچنین این کنترل ولو دارای حرکت ساقه یا استم بصورت خطی یا کشویی میباشد (Sliding Stem). در این صفحه به معرفی و تشریح کنترل ولو فیشر مدل ED که یکی از انواع بسیار پرکاربرد و رایج کنترل ولو در صنایع فرآیندی میباشد خواهیم پرداخت.
همانطور که بالاتر نیز اشاره شد کنترل ولو فیشر مدل ET یکی از انواع شیرآلات صنعتی میباشد که مانند کنترل ولو های فیشر مدل های EAD و EDR در دسته بندی کنترل ولو فیشر از خانواده شیرآلات easy-e محسوب میشوند. شرکت فیشر به جهت تک پورت بودن (Single Port) و نوع بدنه گلوب و همچنین دارای مکانیزم هدایت کننده کیج (Cage Guiding) همه این مدل ها را در یک خانواده قرار داده است.
ویژگی های و مشخصات کنترل ولو فیشر ED:
کنترل ولو فیشر ED با اکچویتور یا عملگر پنوماتیکی-دیافراگمی یک شیر کنترلی بسیار دقیق و کاربردی از تولیدات شرکت فیشر آمریکا میباشد. این کنترل ولو با نشمینگاه فلزی metal-to-metal و پلاگ بالانس و سیستم هدایتگر کیج، یک شیر کنترلی مناسب برای تمامی سرویس های کنترل و تنظیم (Throttling) و سرویس های ON/OFF برای رنج گسترده ای از سیالات مایع و گازی محسوب میشود.
پکینگ سیستم شرکت فیشر باعث ایجاد کمترین میزان نشتی در سرویس های گاز از قسمت بانت شده است که ایجاد خطرات زیست محیطی و انسانی را به حد اقل رسانده است. همچنین استفاده از رینگ پیستون ها با جنس گرافیت امکان ایجاد بالاترین کلاس های نشتی Class IV در دمای 593 درجه را امکان پذیر خواهد کرد. امکان تعویض قطعات تریم بدنه شیر بدون باز کردن بدنه، از روی خط به هنگام تعمیرات وجود دارد.
استفاده از تریم فلزی استاندارد در این ولو باعث کاربرد این شیر تا دماهای بالا 427 درجه سانتی گراد را امکان پذیر خواهد کرد. همچنین استفاده از کیج های Whisper Trim I, Whisper Trim III and Whisper Flo باعث ایجاد نویز کمتر در سرویس های گازی شده و در نتیجه احتمال کاویتاسیون در شیر را به شدت کاهش خواهد داد.
از دیگر ویژگی های این شیر میتوان به استفاده از تریم در جنس ها و متریال های مختلف اشاره کرد. همچنین استفاده از پلاگ و کیج های مختلف دز این کنترل ولو، امکان تغییر دادن مشخصه فیزیکی فلو شامل Linear، Equal و Quick Opening را فراهم میکند. به عبارتی دیگر قابلیت تغییر مشخصه فیزیکی سیال با تغییر تریم و کیج در ولو امکان پذیر میباشد.
کنترل ولو فیشر مدل ED در سایز های 1 اینچ تا 8 اینچ در انواع کانکشن های پیچی، جوشی و فلنچی مطابق استاندارد های ASME و PN در بازار موجود میباشد. این شیر در جنس های چدنی، کربن استیل، انواع آلیاژ های استیل CF3M و CF8M و متریال های متناسب با سرویس های خورنده مطابق استاندارد NACE MR0175 قابل تولید میباشد.
کنترل ولو فیشر ED قابلیت نصب بدنه بصورت مستقیم با اکچویتورهای مدل 657 یا 667 را دارد.
شرکت فیشر یکی از بزرگترین و مطرح ترین تولیدکنندگان انواع کنترل ولو های پنوماتیکی از نوع گلوب، پروانه ای و توپی (بال ولو) میباشد. انواع اکچویتور های پنوماتیکی، انواع پوزیشنر، رگلاتور هوا و لیمیت سوئیچ های کنترلی از دیگر تولیدات این شرکت میباشد. شما عزیزان میتوانید جهت کسب اطلاعات بیشتر در خصوص انواع کنترل ولو های فیشر، سامسون، ماسونیلان و سایر برند های مطرح دنیا با کارشناسان فنی و فروش شرکت تجهیز صنعت در تماس باشید.
