گیج اختلاف فشار Dwyer



گیج اختلاف فشار Dwyer، یکی از محصولات پر کاربرد برند آمریکایی Dwyer است که جهت اندازه گیری و نمایش محلی اختلاف فشار بین دو نقطه مانند دو مخزن در صنایع مورد استفاده قرار می گیرد.

گیج اختلاف فشار Dwyer با دقت و قابلیت اطمینان بالا طراحی و تولید می‌ شود. این محصولات معمولاً دارای ویژگی‌ هایی مانند دقت بالا، پایداری در برابر شرایط محیطی مختلف، مقاومت در برابر تغییرات دما و فشار، قابلیت نصب و استفاده آسان می باشند.

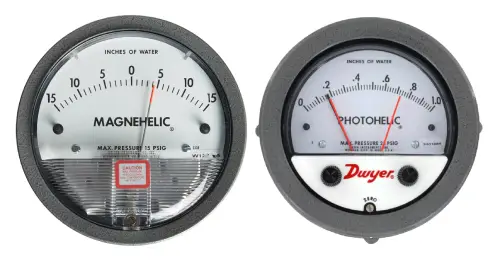

Dwyer differential pressure gauge

این گیج‌ ها برای محاسبه فشار تفاضلی (اختلاف فشار) بین دو نقطه در فرآیندها و سیستم‌ های مختلف از جمله تهویه مطبوع HVAC، شیمیایی، نفت و گاز، آب و فاضلاب، صنایع فرآیندی و غیره به کار می روند.

شرکت Dwyer انواع مختلفی از گیج‌ های اختلاف فشار Dwyer  را برای کاربرد در صنایع مختلف ارائه می کند. این سری از محصولات شرکت به دلیل کاربری ساده و بدون اصطکاک، سریعا فشارهای مثبت، منفی یا تفاضلی هوا یا گاز غیر خورنده را مشخص می کنند. در ادامه به معرفی و بررسی ویژگی های گیج اختلاف فشار Dwyer می پردازیم.

گیج اختلاف فشار چیست؟

در صنایع فرآیندی محاسبه اختلاف فشار بین دو نقطه از فرآیند در خط لوله از اهمیت بسیار بالایی برخوردار است. گیج اختلاف فشار Dwyer یا مانومتر اختلاف فشاری تجهیزی است که برای اندازه گیری اختلاف فشار به کار می رود.

گیج های اختلاف فشار دارای دو پورت ورودی هستند. در واقع یک ورودی برای اتصال قسمت پر فشار فرآیند یا High Pressure و یک ورودی برای قسمت کم فشار فرآیند یا Low Pressure خواهد بود.

گیج اختلاف فشار دوایر (Dwyer differential pressure gauge) با المنت دیافراگمی اختلاف فشار را در اثر تغییر وضعیت به وسیله اختلاف فشار وارد شده به دو سر آن اندازه گیری کرده و روی صفحه (Dial) نمایش خواهد داد. این گیج‌ ها عموماً دارای یک صفحه نمایش (دیجیتال یا آنالوگ) و یک المنت اندازه‌ گیری فشار می باشند.

گیج اختلاف فشار به عنوان یک تجهیز اندازه‌ گیری مهم و کلیدی در بسیاری از صنایع به کار می‌ رود و به کنترل و نظارت دقیق بر فشار در فرآیندها کمک می‌ کند. اندازه گیری اختلاف فشار معمولا برای تشخیص گرفتگی خطوط لوله یا فیلترها مورد استفاده قرار می گیرد.

با کلیک کردن بر روی گیج اختلاف فشار InstruMate مشخصات و سایر ویژگی های این محصول را مشاهده نمایید.

ویژگی های گیج اختلاف فشار Dwyer

گیج های اختلاف فشار Dwyer دارای ویژگی ها و قابلیت های متعددی می باشند. برخی از ویژگی های این محصولات به شرح زیر است:

  • آسانی خواندن از طریق وجه یا نمای پلاستیکی امکان مشاهده از راه دور را فراهم می کند.
  • طراحی ویژه این محصولات امکان پاسخ سریع به تغییرات فشار را می دهد به عبارت دیگر در ارزیابی موقعیت های بحرانی بدون تاخیر عمل می کنند.
  • غلاف یا پوشش این محصولات سخت و بادوام بوده و اجزای با کیفیت بالا برای ارائه طول عمر مفید و به حداقل رساندن زمان از کار افتادن ترکیب می شوند.
  • آپشن HA – یا High Accuracy دارای دقتی دو برابر نوع استاندارد است.

انواع گیج اختلاف فشار Dwyer

شرکت Dwyer مجموعه گسترده ای از گیج‌ های اختلاف فشار را ارائه می‌ دهد که با توجه به نیازهای مختلف صنایع و کاربردها قابل انتخاب می باشد. این گیج های اختلاف فشار شامل مدل‌ های مکانیکی و الکترونیکی با قابلیت‌ و ویژگی‌ های متنوعی است.

گیج‌ های اختلاف فشار Dwyer شامل انواع مدلها و فناوری‌ های مختلف می‌ شوند. برخی مدلهای رایج گیج‌ های اختلاف فشار Dwyer عبارتند از:

  1. گیج اختلاف فشار  MAGNEHELIC
  2. گیج اختلاف فشار MINIHELIC
  3. گیج اختلاف فشار CAPSUHELIC
  4. گیج اختلاف فشار دیجیتالی DIGIMAG

گیج های اختلاف فشار استاندارد Magnehelic برای سرویس گاز طبیعی یا پروپان به کار نمی رود زیرا دیافراگم سیلیکونی گیج توسط این گازها آسیب می بیند. در ادامه یکی از مدلهای گیج اختلاف فشار Magnehelic سری 2000 معرفی می شود.

گیج اختلاف فشار  Magnehelic

گیج اختلاف فشار  Magnehelic از دو واژه Magnet و Helix گرفته شده است. گیج Magnehelic یک راه حل ساده و  کاربردی است که مشکل کاربرانی که می خواستند فشار تفاضلی پایین را اندازه گیری کنند حل می کند.

در سال 1953، شرکت Dwyer گیج اختلاف فشار Magnehelic را اختراع کرد و از یک دیافراگم که اختلاف فشار به دو طرف آن اعمال می شود استفاده کرد. جابجایی دیافراگم باعث حرکت آهنربا می شود که helix را حرکت می دهد. در نهایت helix نشانگر را روی مقیاس حرکت می دهد و اختلاف فشار نمایان می شود.

هیچ ارتباط مکانیکی بین آهنربا و مارپیچ helix وجود ندارد. توسط گج های اختلاف فشار  Magnehelic تغییرات جزئی فشار به ساده ترین و دقیق ترین روش ممکن اندازه گیری و نمایش داده می شود.

ساختار گیج اختلاف فشار  Magnehelic

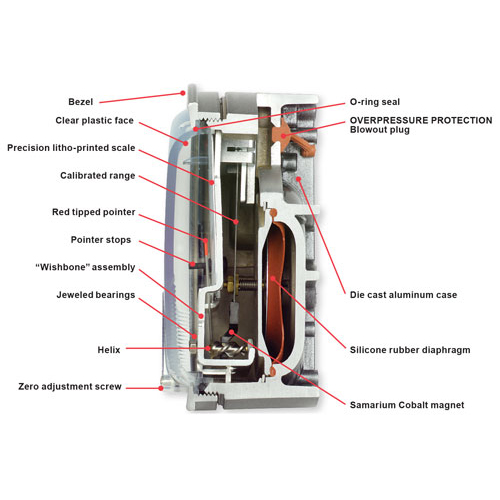

تصویر برشی از گیج های اختلاف فشار Magnehelic است که به شرح آن می پردازیم. توضیح بخش های سمت چپ شکل:

  • Bezel یا قاب برجستگی را برای نصب فلاش در پنل فراهم می کند.
  • Clear plastic face یا نمای پلاستیکی واضح در برابر شکستگی بسیار مقاوم است و به این ترتیب دید بدون انحراف و مناسبی از عقربه و مقیاس فراهم می کند.
  • Precision LITHO-printed scale یا دقت مقیاس لیتوگرافی، برای خواندن دقیق و آسان است.
  • Calibrated range spring یا فنر محدوده کالیبراسیون، فنر فولادی مسطحی است. دامنه حرکتی کوچک، ثبات و طول عمر را اطمینان می دهد. آن به فشار روی دیافراگم واکنش نشان می دهد. طول قابل تنظیم برای کالیبراسیون را برقرار کنید.
  • Red tipped pointer یا عقربه نشانگر قرمز که به صورت محکم روی محور مارپیچ حلزونی نصب می شود.
  • Pointer stops عقربه با لاستیک قالب متوقف می شود، همین از حرکت بیش از حد عقربه بدون آسیب جلوگیری می کند.



Magnehelic® Differential Pressure Gage Cutaway

  • مجموعه “Wishbone” نصب مارپیچ حلزونی، یاتاقان و شفت عقربه را میسر می کند.
  • Jeweled bearings یا یاتاقان های نرده ای مقاوم در برابر ضربه نصب می شوند که تقریبا یک حرکت بدون اصطکاک را برای مارپیچ فراهم می کنند.
  • Helix یا مارپیچ حلزونی  از یک آلیاژ با نفوذپذیری مغناطیسی بالا تولید می شود. در یاتاقان ها نصب می شود و پیرو میدان مغناطیسی آزادانه می چرخد تا عقربه را در سراسر مقیاس حرکت دهد.
  • Zero adjustment screw یا پیچ تنظیم صفر به راحتی در پوشش پلاستیکی قرار داده شده است و بدون خارج کردن پوشش در دسترس است.

توضیح بخش های سمت راست شکل:

  • O-ring seal برای پوشش، یکپارچگی فشار را تضمین می کند.

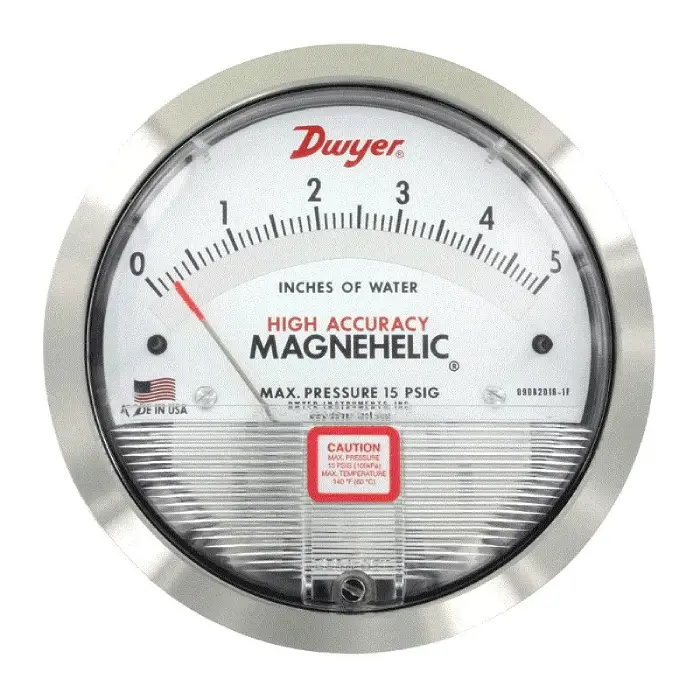

گیج اختلاف فشار Magnehelic سری 2000

گیج اختلاف فشار Magnehelic سری 2000 یک گیج همه کاره برای استفاده در طیف وسیعی از کاربردها دارای 81 مدل و 27 آپشن است. این مدل گیج های اختلاف فشار بدون نیاز به برق با قیمت مقرون به صرفه برای استفاده در محیط های ایزوله، بیمارستانی و غیره به کار می روند.

گیج اختلاف فشار سری 2000 با طراحی مستحکم در برابر شوک، لرزش، فشار بیش از حد مقاوم است و دارای استاندارد نفوذ بدنه IP67 می باشد.

با استفاده از گیج اختلاف فشار ساده و بدون اصطکاک Dwyer، به سرعت فشار هوا یا گازهای غیرخورنده از قبیل فشار مثبت، منفی (خلاء) و اختلاف فشار را اندازه گیری نمایید.

مشخصات فنی گیج اختلاف فشار Magnehelic سری 2000

  • سرویس: هوا و گازهای غیر قابل احتراق و سازگار (گزینه گاز طبیعی موجود است). توجه ممکن است با هیدروژن نیز استفاده شود به همین منظور دیافراگم Buna-N را سفارش دهید. به طور کلی فشارها باید کمتر از 35 psi باشد.
  • جنس قاب: از آلومینیوم Die cast aluminum ساخته می شود با پوشش اکریلیک، روکش بیرونی خاکستری است تا در برابر تست خوردگی 168 ساعته اسپری نمک مقاومت کند.
  • دقت: ± 2٪ (-HA مدل 1±) از FS (3±٪ (-HA ± 1.5٪) در -0، -100PA، -125PA، -10MM و ±4٪ (-HA ± 2٪) در -00، محدوده -60PA، -6MM)، در سراسر محدوده در 70 درجه فارنهایت (21.1 درجه سانتیگراد).
  • محدودیت های فشار: 20- در جیوه. تا 15 psig. (-0.677 بار تا 1.034 بار)؛ گزینه MP: 35 psig (2.41 بار)، گزینه HP: 80 psig (5.52 بار)
  • درجه حفاظت بدنه: IP67
  • فشار بیش از حد: پلاگ تخلیه تقریباً با 25 psig (1.72 بار) باز می شود.
  • نصب: دیافراگم در حالت عمودی
  • اندازه: صفحه نمایش با قطر 4 اینچ (101.6 میلی متر)
  • محدودیت های دما: 20 تا 140 درجه فارنهایت (6.67- تا 60 درجه سانتیگراد). -20 درجه فارنهایت (28- درجه سانتیگراد) با آپشن دمای پایین
  • وزن: 1 پوند 2 اونس (510 گرم)؛ MP & HP 2 پوند 2 اونس (963 گرم).
  • تاییدیه: مطابق با الزامات فنی دستورالعمل اتحادیه اروپا 2011/65/EU (RoHS II) می باشد. توجه داشته باشید مدلهای SP که RoHS تأیید نشده‌اند.
  • اتصالات فرآیندی: 1/8″ female NPT

کاربرد های گیج اختلاف فشار Dwyer

گیج اختلاف فشار Dwyer در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. برخی از کاربردهای گیج اختلاف فشار دوایر در موارد زیر ذکر شده است:

  1. نظارت بر فیلتر
  2. سرعت بالای هوا با لوله پیتوت Dwyer
  3. نظارت بر خلا دمنده
  4. نشانگر فشار فن
  5. فشارهای مربوط به ساختمان یا اتاق
  6. نشانگر فشار مثبت اتاق

پارامترهای مهم خرید گیج اختلاف فشار Dwyer

هنگام خرید گیج های اختلاف فشار Dwyer پارامترهای متعددی با توجه به شرایط پروژه و بودجه در نظر گرفته شود. برخی از این پارامترها عبارتند از:

محدوده اندازه‌ گیری: محدوده فشاری که گیج اختلاف فشار قادر به اندازه‌گیری آن است بسیار مهم است. اطمینان حاصل کنید که محدوده اندازه‌گیری گیج بازه فشار مورد نیاز شما را پوشش می‌ دهد.

دقت اندازه گیری: دقت گیج اختلاف فشار نیز از اهمیت بالایی برخوردار است. بسته به نیاز‌های کاربردی خود، گیجی با دقت مناسب انتخاب کنید. در برخی موارد، می‌توانید گیجی با دقت قابل تنظیم یا قابل کالیبراسیون انتخاب کنید.

ساختار و متریال سازنده: متریال یا جنس گیج اختلاف فشار باید با شرایط محیطی و صنعتی سازگار باشد. مثلاً در برخی کاربردها نیاز به مقاومت در برابر فشار بالا، شوک و ارتعاشات دارید. همچنین بر اساس محیط کاری می‌ توانید بین گیج‌ های استاندارد یا گیج‌ های مقاوم در برابر عوامل خارجی مانند رطوبت، شوک و گرد و غبار انتخاب کنید.

گواهی‌ و استانداردها: بررسی کنید که گیج استانداردهای معتبری مانند ISO، ANSI و NIST را دارا می باشد. این تاییدیه ها نشان می‌ دهد که گیج دارای کیفیت و عملکرد استاندارد است.

تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن انواع گیج اختلاف فشار Dwyer را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات فنی بیشتر و استعلام قیمت گیج اختلاف فشار Dwyer با کارشناسان فروش ما در تماس باشید.
