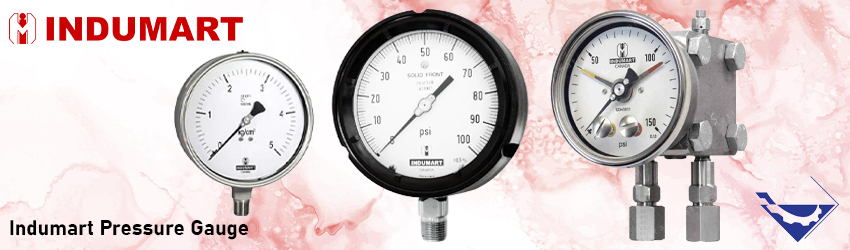

گیج فشار ایندومارت

Indumart pressure gauge

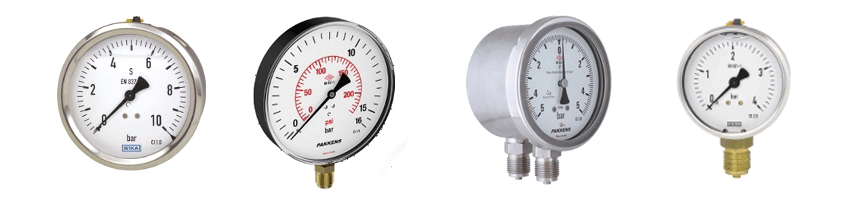

انواع گیج فشار



  1.  میلی بار
  2.  بردون تیوپ
  3.  دیجیتال
  4.  کپسولی
  5.  روغنی
  6.  تفاضلی
  7.  عقربه ای
  8. خلاء
  9.  دیافراگمی
  10.  اکسیژن
  11. تست گیج فشار
  12. وکیوم
  13. …..

گیج فشار ایندومارت



نکات مهم در انتخاب گیج فشار



  • 1- متریال استیل ، برنج ، مونل و …..
  • 2 – قطر صفحه 4،6،10،16 ….. سانت
  • 3- رنج کاری بر حسب BAR – PSI ……
  • 4- نوع دنده NPT-BSP …….
  • 5- نوع کانکشن افقی یا عمودی …….
  • 6- دقت فشار سنج





گیج فشار چیست



گیج فشار وسیله ای است برای اندازه گیری فشار از ستون مایعی که معمولا آب یا جیوه می باشد. ارتفاع این ستون مقدار فشار را نشان می دهد.

در صورتی که در مانومتر از جیوه استفاده شده باشد آن را مانومتر یا فشار سنج جیوه ای و اگر از آب استفاده شده باشد آن را فشار سنج آبی می نامند.

بارومتر فشار سنجی از نوع مانومتر می باشد.

مانومتر نشان داده در شکل دارای لوله شیشه ای U شکل است که از هر دو طرف باز می باشد و با مقداری جیوه پر شده است.

هنگامی که هر دو ساق لوله به اتمسفر وصل شود فشار اتمسفریک در هر دو لوله اثر می کند و ارتفاع جیوه در هر دو ستون برابر خواهد شد.



ارتفاع ستون جیوه در این نقطه به عنوان مبنا تعیین شده و برای خواندن انحراف ستون جیوه از شرایط صفر، مانومتر در هر دو جهت بر حسب میلی متر کالیبره می شود.

هنگامی که یکی از ساق های لوله U شکل به مخزنی که می خواهیم فشار آن را اندازه بگیریم وصل می شود؛ فشار وارد بر یک ساق لوله با فشار اتمسفریک وارد بر ساق دیگر مقابله می نماید؛

در صورتی که فشار مخزن بیشتر از فشار اتمسفریک باشد موجب پایین رفتن سطح جیوه در ساق متصل به مخزن و اگر هم فشار مخزن کمتر از فشار اتمسفر باشد موجب بالا رفتن سطح جیوه در ساق متصل به مخزن می گردد.

فشارهای کمتر از اتمسفر معمولا خلا نامیده می شوند و بر حسب میلی متر جیوه قرائت می گردند.

به دلیل اختلاف دانسیته جیوه و آب، فشارهایی که تاثیر ناچیزی در ارتفاع ستون جیوه می گذارند تغییرات قابل ملاحظه ای در ارتفاع ستون آب به وجود خواهند آورد.

لذا مانومترهای آبی برای اندازه گیری فشارهای بسیار کم مفید خواهند بود.





انواع گیج





عملکرد گیج فشار



در عمل اندازه‌گيري فشار در گیج فشار (مانومتر) بوردوني،  از طريق يک لوله ته بسته با ديواره نازک که در انتهاي باز آن به يک لوله حاوي سيال که فشار آن تحت اندازه‌گيري است  بصورت ثابت شده وصل مي‌شود انجام مي‌گيرد .

هر چه فشار بيشتر شود ، قسمت ته بسته لوله بصورت يک قوس (کمان ) حرکت مي‌کند و اين حرکت از طريق يک پيوندارتباطي به چرخش چرخ دنده‌اي منجر مي‌شود و معمولاً اين مکانيزم متحرک قابل تنظيم است .





يک چرخ دنده با قطر کوچک نیز که بر روي محور عقربه قرار دارد ، باعث مي‌شود حرکت مکانيزم متحرک به نسبت تعداد دنده‌هاي دو چرخ دنده درگير تقويت شود .



براي اينکه اين مکانيزم بتواند از طريق تنظيم و کاليبراسيون، فشار را بدرستي نمايش دهد نياز به تنظيم درست صفحه مدرج که پشت عقربه قرار مي‌گيرد ، تنظيم موقعيت قرارگيري محور عقربه و تنظيم طول پيوند ارتباطي ميباشد.



چگونگی اندازه گیری

براي اندازه‌گيري اختلاف فشار نيز مي‌توان از فشار سنجي که داراي دو لوله بوردون مختلف که بطور مناسبي با هم ارتباط دارند استفاده کرد .

گیج فشار بوردني (مانومتر) فشارسنجش يعني فشار نسبت به فشار اتمسفر را اندازه مي‌گيرند که با فشار مطلق که نسبت به خلاء سنجيده مي‌شود متفاوت است .

معمولاً هنگاميکه فشار تحت اندازه گيري بصورت پالسهاي سريع تغيير مي‌کند ، از يک قطعه مکانيکي با يک سوراخ محدود کننده که درون لوله ارتباطي بين فشار تحت اندازه‌گيري و فشارسنج بوردني قرار مي‌دهند استفاده مي‌کنند

این عمل از صدمه ديدن و استهلاک چرخ دنده‌هاي فشارسنج جلوگيري کنند و همزمان قرائتي از ميانگين فشار را در اختيار بگذارند .

همچنين هنگاميکه کل فشارسنج (مانومتر) در معرض ارتعاشات مکانيکي باشد ، تمامي اجزاء دروني فشارسنج شامل عقربه و مکانيزم متحرک را با روغن يا گليسيرين پر مي‌کنند .

بطوریکه نوعي فشارسنج هاي با کيفيت بالا درستي تا 2 درصد دامنه اندازه‌گيري  و فشارسنج هاي (مانومتر) مخصوص درستي تا0.1 درصد حداکثر مقدار اندازه‌گیری را مي‌توانند برقرار کنند .





نحوه عملکرد گیج









ایندومارت INDUMART





 نحوه عملکرد گیج فشار ایندومارت



 به طور کلی تمامی ابزارهای گیج فشار دارای یک سیستم تشخیص دهنده و یک سیستم اعلام کننده هستند. هر کدام از این دو مورد باعث تغییر در مدلهای مختلف این ابزارها می شود. معروف ترین گیج های فشار از سیستمهای استیل و دیافراگم برای تشخیص تغییرات فشار استفاده می‌کنند. عملکرد این بخش به این صورت است که فشار وارده به صفحه استیل یا به دیافراگم باعث تغییر آن شده که در نهایت معیاری از تغییرات فشار است.

میزان تحمل لایه دیافراگمی یا لایه استیل در برابر تغییرات فشار مشخص میکند که ظرفیت گیج فشار ایندومارت به چه صورت است. معمولا شرکت های سازنده سعی می کنند که بین سیستم های نمایش و سیستم های تشخیص فشار هماهنگی وجود داشته باشد. به همین دلیل می‌بینیم که مدل‌های مختلفی از آنها با محدوده فشاری ۰ تا ۱۰ بار، ۰ تا ۱۰۰ بار، صفر تا صد و پنجاه بار و حتی صفر تا ۵۰۰ بار نیز در بازار موجود است.







INDUMART





نحوه نمایش تغییرات فشار در گیج فشار ایندومارت



نحوه نمایش تغییرات فشار در پرشر گیج ایندومارت متفاوت است. برخی از آنها دارای سیستم عقربه ای بوده که از نیروی مکانیکی برای حرکت دادن عقرب استفاده می کند. در این حالت تغییرات فشار خود را به صورت تغییر در ظاهر پرده دیافراگم یا صفحه استیل نشان می دهد که در نهایت باعث حرکت عقرب می شود. اما در سیستم های دیجیتال، این حرکت منجر به به وجود آمدن یک میدان الکتریکی شده که به صورت داده های دیجیتال گزارش داده می شود.

 به عنوان نکته نهایی به خاطر داشته باشید که در فرایند خرید گیج فشار ایندومارت باید به وضعیت سیستم و تغییرات نرخ فشار در آن توجه کنید. بالا بودن ظرفیت فشار سیستم نسبت به پرشر گیج می‌تواند باعث شکستن یا غیرفعال شدن آن شود. همچنین توانایی ابزار در نشان دادن دقیق و متناسب بودن میزان دقت آن با سطح نیاز فرآیند موضوع مهم دیگری است که باید در انتخاب خود به آن توجه کنید. این موضوع احتمالاً شما را مجاب خواهد کرد که نسبت به مدل های مختلف آنها شناخت داشته باشید و بهترین گزینه را انتخاب کنید.







تاریخچه کارخانه INDUMART


محصولات ایندومارت با توجه به برنامه های کاربردی شرکت، با کیفیت بالا برای کنترل فرآیندها و با قیمت های بسیار رقابتی عرضه می شود، شرکت ایندومارت تنها منبع قابل اطمینان شما برای تامین محصولات ابزار دقیق است. شرکت ایندومارت درتمام زمینه های صنعتی از جمله ابزاراندازه گیری، کنترل، مواد شیمیایی، پتروشیمی، سکوهای دریایی، پردازش مواد غذایی، آب و فاضلاب و تولید انرژی موفق بوده وبا توجه به درخواست های زیاد، از محیط های سخت صنعتی، برا ی تضمین سلامت محصولاتش، آنها را با حداکثر قابلیت اطمینان طراحی می کند .







گیج فشار ایندومارت







محصولات پر مصرف شرکت ایندومارت در صنایع:

  1. مانومتر های تمام استیل ایندومارت
  2. مانومترهای استیل برنج
  3. مانومتر های آلومنیم برنج
  4. از فشار کاری 1 تا 1600 بار
  5. مانومتر در صفحات 4/6/10/16/25 سانت
  6. مانومتر روغنی
  7. گیج فشار
  8. ……….



کاربرد محصولات ایندومارت در صنایع کشور:

  • صنایع نفت ،گاز و پتروشیمی
  • صنایع غذایی و دارویی
  • صنایع شیمیایی
  • صنایع خودروسازی
  • صنایع تهویه مطبوع ،موتورخانه های گرمایشی و برودتی
  • بویلر ها ،بوستر پمپ ها ، گازهای طبی، کمپرسور سازی ها
  • دیگ های بخار ، CNG و ………







تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و گیج فشار ایندومارت با بهترین قیمت و کیفیت به فروش می رساند.







گیج فشار
