شیر سوزنی استیل

خرید شیر سوزنی استیل؛ قیمت نیدل ولو ۳۱۶ و 316L

شیر سوزنی استیل یا Stainless Steel Needle Valve برای تنظیم تدریجی و ایزوله کردن جریان در خطوط ابزار دقیق، نمونه گیری، آنالایزرها و سیستم های انتقال سیال استفاده می شود. مقاومت خوردگی مناسب، قابلیت استفاده در بسیاری از محیط های صنعتی و تنوع اتصالات باعث شده است نیدل ولو استیل یکی از انتخاب های متداول در صنایع نفت، گاز، پتروشیمی، دارویی، غذایی، آب و فرایندهای شیمیایی باشد.

نیدل ولوهای استیل در گریدها، ساختارها و ریتینگ های مختلف تولید می شوند. عبارت «تمام استیل» یا «استیل ۳۱۶» به تنهایی برای انتخاب کافی نیست؛ متریال بدنه، ساقه، سوزن، سیت، پکینگ و سازگاری آن ها با سیال باید در دیتاشیت بررسی شود.

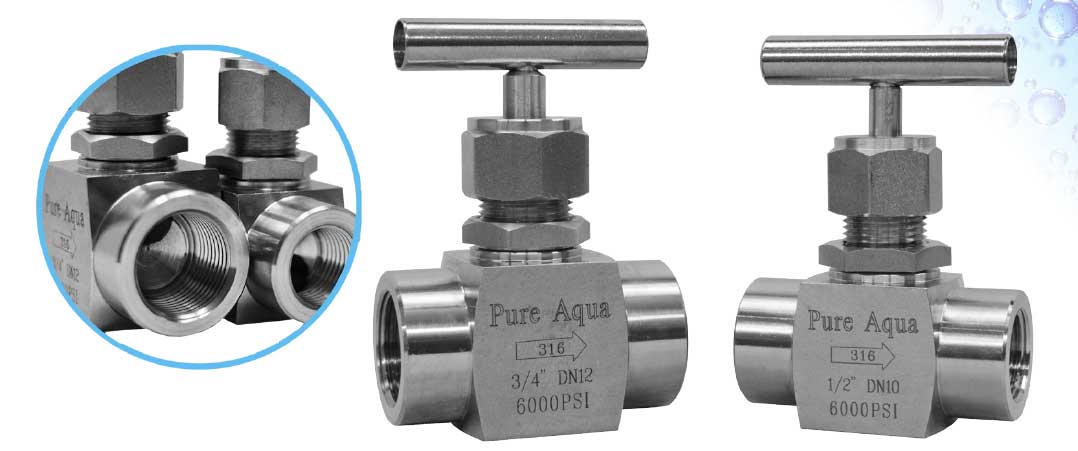

شیر سوزنی استیل چیست؟

شیر سوزنی استیل دارای بدنه ای از فولاد زنگ نزن و یک ساقه با نوک مخروطی است. با چرخاندن هندویل، سوزن به صورت تدریجی نسبت به نشیمنگاه حرکت می کند و سطح عبور سیال تغییر می یابد.

این طراحی برای کاربردهایی مناسب است که به تنظیم تدریجی جریان یا ایزوله کردن یک خط کم دبی نیاز دارند، از جمله:

• خطوط متصل به گیج و ترانسمیتر فشار
• سیستم های نمونه گیری
• پنل های آنالایزر
• خطوط تزریق مواد
• تجهیزات تست و کالیبراسیون
• سیستم های گاز و مایع تمیز
• خطوط ونت و درین ابزار دقیق

برای آشنایی با عملکرد، انواع ساختار و معیارهای عمومی انتخاب، صفحه شیر سوزنی را مطالعه کنید.

گریدهای متداول نیدل ولو استیل

شیر سوزنی استیل ۳۰۴

استنلس استیل ۳۰۴ در بسیاری از محیط های عمومی، آب و کاربردهای صنعتی غیرشدید استفاده می شود. مناسب بودن این گرید به ترکیب سیال، دما، غلظت مواد خورنده و شرایط محیطی بستگی دارد.

شیر سوزنی استیل ۳۱۶

وجود مولیبدن در ترکیب استنلس استیل ۳۱۶ باعث می شود این گرید در بسیاری از محیط ها مقاومت خوردگی بهتری نسبت به ۳۰۴ داشته باشد. به همین دلیل، ۳۱۶ یکی از گریدهای رایج در نیدل ولوهای ابزار دقیق است.

این ویژگی به معنی مصونیت کامل در برابر خوردگی نیست. محیط های کلریدی، اسیدی یا دماهای بالا می توانند به بررسی دقیق تر یا انتخاب آلیاژ دیگری نیاز داشته باشند.

شیر سوزنی استیل 316L

گرید 316L دارای کربن پایین تری است و در شرایطی که جوشکاری یا کنترل خوردگی نواحی جوش اهمیت دارد مورد توجه قرار می گیرد. استفاده از 316L باید از طریق کد فنی یا گواهی متریال محصول تأیید شود.

بدنه ریختگی و فورج استیل

در شیرهای ریختگی ممکن است از گریدهایی مانند CF8 یا CF8M استفاده شود و در مدل های فورج، متریال هایی مانند F304 یا F316 دیده شوند. این نام ها نباید بدون بررسی گواهی متریال جایگزین یکدیگر فرض شوند.

کاربرد شیر سوزنی استیل

نیدل ولو استیل در کاربردهای زیر استفاده می شود:

• خطوط ابزار دقیق
• ایزوله کردن گیج و ترانسمیتر
• واحدهای نمونه گیری
• صنایع شیمیایی و پتروشیمی
• سیستم های آب و تصفیه
• تجهیزات آزمایشگاهی
• صنایع غذایی و دارویی، در صورت برخورداری از طراحی و تأییدیه مناسب
• سیستم های هیدرولیک و پنوماتیک
• خطوط گازهای صنعتی
• پنل های کنترل و آنالایزر
• تجهیزات کالیبراسیون

استیل بودن بدنه به تنهایی محصول را برای کاربرد بهداشتی، اکسیژن، هیدروژن، گاز ترش یا سرویس های بسیار خورنده مناسب نمی کند. این کاربردها ممکن است به طراحی، پاک سازی، تست، آب بند یا تأییدیه اختصاصی نیاز داشته باشند.

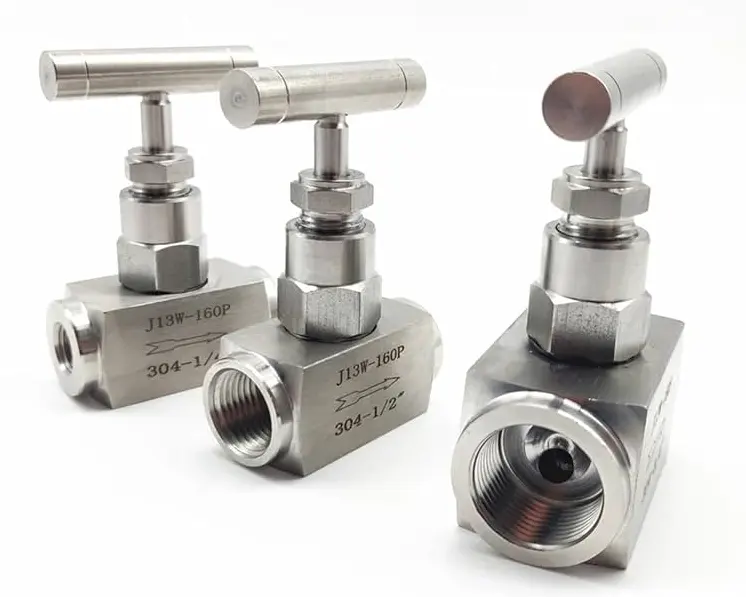

انواع شیر سوزنی استیل

نیدل ولو استیل مستقیم

ورودی و خروجی در یک امتداد قرار دارند و شیر به صورت خطی روی مسیر نصب می شود. این مدل یکی از رایج ترین ساختارها در خطوط ابزار دقیق است.

نیدل ولو استیل زاویه ای

ورودی و خروجی نسبت به یکدیگر زاویه دارند. این مدل برای تغییر مسیر جریان یا نصب در فضاهای محدود قابل بررسی است.

شیر سوزنی استیل اتصال تیوبی

مدل های تیوبی مستقیماً به تیوب ابزار دقیق متصل می شوند. قطر خارجی تیوب، جنس تیوب و سازگاری سیستم اتصال باید مطابق دستورالعمل سازنده انتخاب شود.

شیر سوزنی استیل رزوه ای

اتصالات NPT، BSP یا رزوه های متریک در مدل های مختلف عرضه می شوند. قطر اسمی مشابه به معنی سازگاری رزوه ها نیست و نوع دقیق اتصال باید در سفارش ذکر شود.

شیر سوزنی استیل جوشی یا فلنجی

مدل های ساکت ولد، بات ولد و فلنجی برای کاربردهای پایپینگی یا پروژه هایی با الزامات اتصال خاص استفاده می شوند. استاندارد و مشخصات اتصال باید با خط فرایندی هماهنگ باشد.

شیر سوزنی استیل پنل-مانت

بعضی مدل ها قابلیت نصب روی پنل دارند و در تجهیزات تست، پنل های کنترل و سیستم های نمونه گیری استفاده می شوند.

متریال سیت و پکینگ

عملکرد نیدل ولو استیل فقط به جنس بدنه وابسته نیست. سیت و پکینگ می توانند محدوده دمایی، سازگاری شیمیایی و میزان نشتی را تعیین کنند.

سیت نرم

در بعضی مدل ها از پلیمرهایی مانند PTFE یا مواد مهندسی دیگر استفاده می شود. سیت نرم می تواند آب بندی مناسبی ایجاد کند، اما محدودیت دمایی و شیمیایی آن باید بررسی شود.

سیت فلزی

سیت فلزی برای برخی شرایط دمایی یا سرویس های سخت تر استفاده می شود. کلاس نشتی و نیروی لازم برای بستن شیر به طراحی سازنده وابسته است.

پکینگ ساقه

جنس پکینگ باید با دما، سیال و تعداد سیکل های کاری سازگار باشد. عبارت «بدنه استیل» هیچ اطلاعاتی درباره جنس پکینگ ارائه نمی دهد.

مزایای نیدل ولو استیل

• مقاومت خوردگی مناسب در بسیاری از محیط ها
• مناسب برای خطوط کم قطر ابزار دقیق
• امکان تنظیم تدریجی جریان
• تنوع در نوع اتصال و الگوی جریان
• قابلیت استفاده برای گازها و مایعات سازگار
• نظافت و نگهداری مناسب تر سطح در بسیاری از محیط ها
• امکان تأمین در گریدها و آلیاژهای مختلف

میزان مقاومت خوردگی و عملکرد شیر باید براساس گرید دقیق، وضعیت سطح، سیال، دما و مشخصات سازنده ارزیابی شود.

محدودیت های شیر سوزنی استیل

• قیمت آن معمولاً از مدل های کربن استیل و برنجی بیشتر است.
• برای سیالات دارای ذرات جامد یا رسوب زا ممکن است مناسب نباشد.
• مسیر محدود عبور می تواند افت فشار ایجاد کند.
• مدل چنددور برای قطع و وصل سریع مناسب نیست.
• تمام گریدهای استیل در برابر همه مواد شیمیایی مقاوم نیستند.
• احتمال خوردگی حفره ای یا شیاری در بعضی محیط های کلریدی وجود دارد.
• ترکیب اتصالات یا متریال های نامناسب می تواند باعث خوردگی گالوانیکی یا نشتی شود.

تفاوت شیر سوزنی استیل ۳۰۴ و ۳۱۶

این مقایسه عمومی است. برای مواد شیمیایی، غلظت، دما و شرایط واقعی فرآیند باید جدول سازگاری متریال و نظر سازنده بررسی شود.

تفاوت شیر سوزنی استیل و فولادی

شیر سوزنی استیل برای مقاومت خوردگی بهتر در بسیاری از سیالات و محیط ها انتخاب می شود. مدل فولادی یا کربن استیل بیشتر در سرویس های صنعتی سازگار مانند نفت، گاز، بخار و روغن مورد استفاده قرار می گیرد. استیل بودن الزاماً به معنی تحمل فشار بیشتر نیست. برای مشاهده مدل های کربن استیل و موارد کاربرد آن ها به صفحه شیر سوزنی فولادی مراجعه کنید.

راهنمای انتخاب شیر سوزنی استیل

نوع سیال : نام دقیق سیال، غلظت، pH، میزان کلراید، رطوبت، وجود ذرات و سمیت باید مشخص شود. عبارت هایی مانند «آب»، «اسید» یا «گاز» برای انتخاب نهایی کافی نیستند.

فشار و دما : فشار و دمای کاری و طراحی را اعلام کنید. جدول فشار ـ دمای سازنده باید برای مجموعه کامل شیر، شامل سیت و پکینگ، بررسی شود.

گرید استیل : ۳۰۴، ۳۱۶ و 316L ویژگی های یکسانی ندارند. متریال موردنیاز باید در سفارش و کد فنی درج شود و در صورت حساسیت پروژه با گواهی متریال تطبیق داده شود.

سایز و نوع اتصال : سایز اتصال، نوع رزوه، قطر تیوب یا مشخصات فلنج را دقیق اعلام کنید. استفاده از تبدیل های متعدد ممکن است فضای نصب و نقاط بالقوه نشتی را افزایش دهد.

ظرفیت جریان : قطر اوریفیس یا ضریب جریان باید با دبی و افت فشار مجاز تطبیق داده شود. دو نیدل ولو با اتصال یکسان ممکن است ظرفیت عبور متفاوتی داشته باشند.

الزامات آب بندی : مشخص کنید شیر برای تنظیم جریان، ایزوله کردن یا هر دو مورد استفاده می شود. در کاربردهای حساس، نرخ نشتی و روش آزمون موردنیاز باید در اسناد خرید ذکر شود.

محیط نصب : رطوبت، نمک، شست وشوی مکرر، فضای دریایی یا مجاورت با مواد خورنده می تواند بر انتخاب گرید و سطح نهایی محصول اثر بگذارد.

اصالت و کنترل فنی محصول

هنگام خرید نیدل ولو استیل، موارد زیر را بررسی کنید:

• کد فنی کامل
• نام و نشان سازنده
• گرید متریال بدنه
• سایز و استاندارد اتصال
• فشار و دمای مجاز
• جهت جریان، در صورت تعیین سازنده
• مدارک تست
• گواهی متریال، در صورت الزام
• وضعیت رزوه ها و سطوح آب بندی
• تطابق بسته بندی و لیبل با سفارش

صرفاً براق بودن سطح یا حک شدن عبارت ۳۱۶ برای تأیید قطعی متریال کافی نیست.

قیمت شیر سوزنی استیل

عوامل زیر بر قیمت نیدل ولو استیل اثر دارند:

• گرید ۳۰۴، ۳۱۶، 316L یا آلیاژ ویژه
• برند و کشور سازنده
• فشار و دمای طراحی
• سایز و ظرفیت عبور
• نوع اتصال
• جنس سیت و پکینگ
• ساختار مستقیم، زاویه ای یا چندراهه
• کیفیت و نوع اتصال تیوبی
• مدارک تست و گواهی متریال
• تعداد، موجودی و زمان تحویل
• نرخ ارز

در مقایسه قیمت ها باید کد فنی، متریال تمام اجزای اصلی و شرایط کاری محصولات یکسان باشد.

اطلاعات لازم برای استعلام قیمت

برای دریافت پیشنهاد فنی و مالی، این موارد را ارسال کنید:

• نوع و ترکیب سیال
• فشار و دمای کاری
• فشار و دمای طراحی
• گرید استیل موردنظر
• سایز و نوع اتصال
• استاندارد رزوه یا قطر تیوب
• متریال سیت و پکینگ، در صورت الزام
• دبی یا ضریب جریان موردنیاز
• برند یا مدل ترجیحی
• تعداد
• گواهی ها و استانداردهای پروژه

در صورت درخواست محصول جایگزین، عکس پلاک، کد فنی و تصاویر واضح از بدنه و اتصالات را نیز ارسال کنید.

خرید شیر سوزنی استیل از تجهیز صنعت

تجهیز صنعت انواع نیدل ولو استیل موردنیاز خطوط ابزار دقیق و فرایندی را براساس مشخصات پروژه تأمین می کند. بررسی فنی پیش از خرید کمک می کند گرید متریال، نوع اتصال، سیت، پکینگ و محدوده کاری محصول با شرایط واقعی خط هماهنگ باشد. برای استعلام قیمت و خرید شیر سوزنی ، مشخصات سیال، فشار، دما، اتصال و تعداد را برای کارشناسان فروش ارسال کنید.

سوالات متداول

برای شیر سوزنی، استیل ۳۰۴ بهتر است یا ۳۱۶؟

انتخاب به سیال و شرایط محیطی بستگی دارد. ۳۱۶ در بسیاری از محیط ها مقاومت خوردگی بهتری ارائه می دهد، اما برای تمام سیالات مناسب نیست.

آیا شیر سوزنی استیل برای مواد اسیدی مناسب است؟

نمی توان برای تمام اسیدها پاسخ یکسان داد. نوع اسید، غلظت، دما و گرید استیل باید بررسی شود. در بعضی شرایط حتی 316L نیز انتخاب مناسبی نیست.

آیا نیدل ولو استیل برای فشار بالا مناسب است؟

بعضی مدل ها برای فشار بالا طراحی می شوند، اما استیل بودن به تنهایی نشان دهنده ریتینگ فشار نیست. مشخصات همان مدل و جدول فشار ـ دمای سازنده باید بررسی شود.

چگونه استیل ۳۱۶ اصل را تشخیص دهیم؟

کد فنی، حک بدنه و بسته بندی بررسی اولیه را ممکن می کنند، اما در پروژه های حساس باید گواهی متریال معتبر یا آزمون شناسایی متریال درخواست شود.

آیا شیر سوزنی استیل برای اکسیژن قابل استفاده است؟

فقط مدل هایی که متریال، روانکار، روش پاک سازی و تأییدیه آن ها برای سرویس اکسیژن مناسب است باید استفاده شوند. هر نیدل ولو استیل معمولی برای اکسیژن مناسب نیست.
