فلومتر الکترومغناطیسی که با نام های فلومتر مغناطیسی، مگنتیک فلومتر و مگ متر نیز شناخته می شود، برای اندازه گیری دبی حجمی مایعات رسانا به کار می رود. در این دسته بندی می توانید مدل های مختلف فلومتر الکترومغناطیسی را از برندهایی مانند اندرس هاوزر، کرونه، روزمونت، زیمنس، ABB و بورکرت مشاهده و مقایسه کنید.
برای خرید فلومتر مغناطیسی باید علاوه بر سایز خط، دبی حداقل و حداکثر، رسانایی سیال، فشار و دمای فرایند، جنس لاینر و الکترود، نوع اتصال، طراحی کامپکت یا ریموت و سیگنال خروجی نیز مشخص شوند. انتخاب فلومتر فقط براساس قطر لوله می تواند موجب کاهش دقت، عملکرد نامناسب در دبی کم یا تحمیل هزینه اضافی شود.
قیمت فلومتر الکترومغناطیسی به برند، مدل، سایز، متریال قسمت های در تماس با سیال، نوع ترانسمیتر و امکانات ارتباطی بستگی دارد. برای دریافت پیشنهاد فنی و استعلام قیمت، مشخصات فرایند یا تصویر پلاک فلومتر قبلی را برای کارشناسان تجهیزصنعت ارسال کنید.
فلومتر الکترومغناطیسی یکی از گزینه های متداول برای اندازه گیری جریان آب، فاضلاب، محلول های شیمیایی و دوغاب های رسانا است. این فلومتر قطعه مکانیکی متحرکی در مسیر اندازه گیری ندارد و در مدل های Full-Bore نیز مانع محسوسی در مسیر سیال ایجاد نمی کند؛ بنابراین افت فشار ایجادشده توسط خود سنسور معمولاً ناچیز است.
برای خرید مگ متر مناسب باید سنسور، ترانسمیتر و متریال اجزای در تماس با فرایند به صورت یک مجموعه انتخاب شوند. دو فلومتر هم سایز ممکن است از نظر لاینر، الکترود، دقت، خروجی، فشار قابل تحمل و کاربرد تفاوت زیادی داشته باشند.
این صفحه برای مشاهده محصولات، مقایسه مدل ها، انتخاب فنی و استعلام قیمت فلومتر مغناطیسی ایجاد شده است. برای مطالعه مفصل اصل عملکرد، قانون فارادی، مزایا، محدودیت ها و نکات نصب می توانید به مقاله «فلومتر الکترومغناطیسی چیست؟» مراجعه کنید.
فلومتر الکترومغناطیسی برای مایعاتی مناسب است که رسانایی الکتریکی آن ها از حداقل تعیین شده توسط سازنده بیشتر باشد. از جمله کاربردهای متداول آن می توان به موارد زیر اشاره کرد:
حداقل رسانایی موردنیاز عدد ثابتی برای تمام مگ مترها نیست. بسیاری از مدل ها برای رسانایی حدود 5 میکروزیمنس بر سانتی متر یا بیشتر طراحی شده اند، اما بعضی مدل ها حداقل رسانایی بالاتری نیاز دارند. مقدار نهایی باید از دیتاشیت همان مدل بررسی شود.
فلومتر مغناطیسی معمولاً برای سیالات غیررسانا یا بسیار کم رسانا مناسب نیست، از جمله:

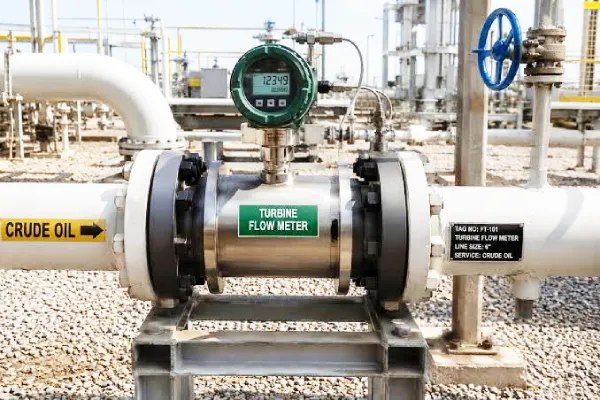

برای روغن و هیدروکربن ممکن است فلومتر کوریولیس، توربینی، جابه جایی مثبت یا فلومتر آلتراسونیک انتخاب مناسب تری باشد. برای گاز و بخار نیز باید فناوری دیگری مانند ورتکس، حرارتی یا اختلاف فشاری بررسی شود.
در این مدل، سنسور جایگزین بخشی از خط لوله می شود و دبی را در کل سطح مقطع اندازه گیری می کند. Full-Bore رایج ترین طراحی برای اندازه گیری دقیق دبی در خطوط صنعتی، آب و فاضلاب است.
این مدل ها می توانند دارای اتصال فلنجی، ویفری، رزوه ای یا بهداشتی باشند.
فلومتر Insertion از طریق یک اتصال روی خط وارد لوله می شود و سرعت سیال را در یک نقطه یا ناحیه مشخص اندازه گیری می کند. هزینه نصب این مدل در لوله های بزرگ می تواند کمتر از فلومتر Full-Bore باشد، اما محل قرارگیری سنسور و پروفایل جریان تأثیر بیشتری بر نتیجه دارند.

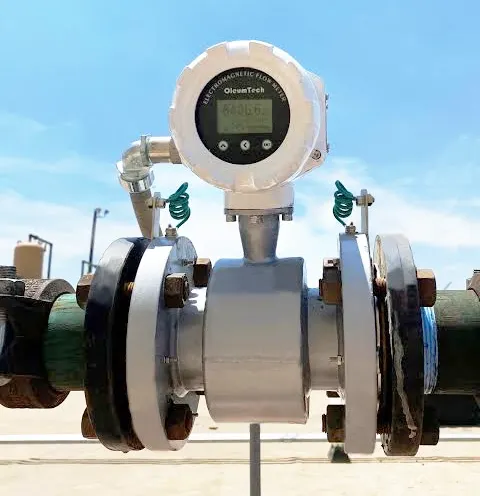

در مدل کامپکت، ترانسمیتر مستقیماً روی سنسور نصب شده است. این طراحی فضای کمتری اشغال می کند و به کابل ارتباطی جداگانه میان سنسور و ترانسمیتر نیاز ندارد.
مدل کامپکت زمانی مناسب است که محل نصب از نظر دما، رطوبت، غوطه وری، ارتعاش و دسترسی برای نمایشگر شرایط مناسبی داشته باشد.

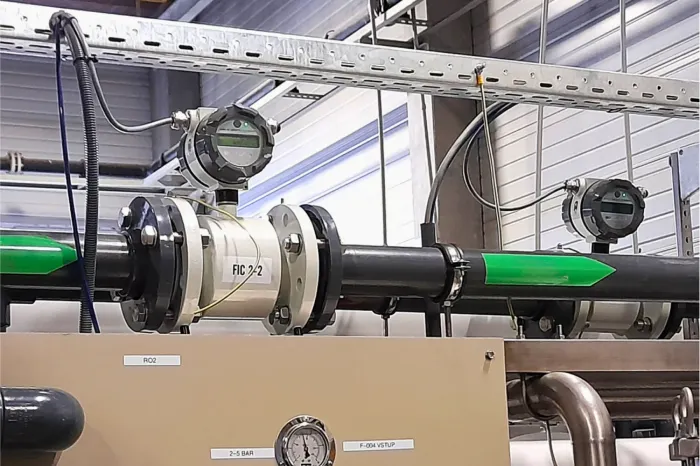

در مدل Remote، ترانسمیتر با کابل مخصوص از سنسور فاصله می گیرد. این ساختار برای محل های زیرزمینی، نقاط مستعد آب گرفتگی، دمای محیط نامناسب، ارتعاش بالا یا مکان هایی که دسترسی به نمایشگر دشوار است کاربرد دارد. نوع و حداکثر طول کابل باید مطابق دستورالعمل سازنده انتخاب شود.
مگ متر باتری دار بیشتر برای شبکه های توزیع آب، آبیاری، خطوط انتقال و نقاط فاقد برق استفاده می شود. عمر باتری به نرخ نمونه برداری، ارتباطات، ثبت داده و شرایط محیطی بستگی دارد و نباید فقط براساس عدد اسمی کاتالوگ مقایسه شود.
مدل های Hygienic برای صنایع غذایی، نوشیدنی، دارویی و زیست فناوری عرضه می شوند. اتصال بهداشتی، قابلیت شست وشو، متریال لاینر، زبری سطح و گواهی های موردنیاز باید با استاندارد پروژه تطبیق داده شوند.
برای دوغاب های معدنی و سیالات ساینده باید لاینر مقاوم به سایش، جنس الکترود مناسب و طراحی مخصوص این سرویس انتخاب شود. هر فلومتر مغناطیسی معمولی الزاماً برای دوغاب سنگین مناسب نیست.
نخستین شرط استفاده از مگ متر، رسانا بودن مایع است. نام سیال، غلظت، دما و حداقل رسانایی آن باید هنگام استعلام اعلام شوند. نزدیک بودن رسانایی سیال به حداقل قابل اندازه گیری می تواند نسبت سیگنال به نویز را کاهش دهد؛ به خصوص در دبی های پایین.
برای سایزینگ باید سه مقدار حداقل، نرمال و حداکثر دبی مشخص شوند. فلومتر باید در تمام محدوده کاری، سرعت قابل قبولی ایجاد کند. بزرگ انتخاب کردن سایز فلومتر ممکن است سرعت سیال را در دبی کم بیش ازحد کاهش دهد. در بعضی پروژه ها سایز فلومتر از قطر خط کوچک تر انتخاب و با تبدیل مناسب نصب می شود.
مشخصات زیر باید با پایپینگ پروژه مطابقت داشته باشند:
لاینر، سطح داخلی سنسور را از سیال و بدنه فلزی جدا می کند. متریال هایی مانند PTFE، PFA، لاستیک سخت یا لاستیک نرم در مدل های مختلف ارائه می شوند. انتخاب لاینر به موارد زیر بستگی دارد:
لاینر مناسب باید از جدول سازگاری شیمیایی و دیتاشیت همان سازنده انتخاب شود.
الکترودها مستقیماً با سیال تماس دارند و جنس آن ها باید در برابر خوردگی و سایش مقاوم باشد. استنلس استیل، Hastelloy، تانتالوم، تیتانیوم و پلاتین از گزینه هایی هستند که بسته به سازنده و مدل عرضه می شوند.
گران تر بودن یک الکترود به معنی مناسب تر بودن آن برای تمام سیالات نیست. انتخاب باید براساس ترکیب شیمیایی، غلظت و دمای سیال انجام شود.
حد مجاز فشار و دما به سنسور، لاینر، اتصال و سایز بستگی دارد. دمای مجاز ترانسمیتر نیز ممکن است با دمای مجاز سنسور متفاوت باشد. در سرویس های دمای بالا یا نقاطی با دمای محیط نامناسب، طراحی ریموت می تواند انتخاب بهتری باشد.
برای انتخاب میان این دو طراحی باید شرایط زیر بررسی شوند:
بسته به برند و مدل، خروجی های زیر قابل سفارش هستند:
نوع خروجی باید با PLC، DCS، اسکادا یا سیستم ثبت داده پروژه هماهنگ باشد.
فلومترهای الکترومغناطیسی می توانند با برق AC، ولتاژ DC، حلقه دو سیمه یا باتری کار کنند. ولتاژ تغذیه و تعداد سیم ها باید از روی کد سفارش کنترل شوند و نمی توان 24 ولت DC یا 220 ولت AC را به تمام مدل ها تعمیم داد.
برای فضای باز، چاله های مرطوب یا نقاط قابل غوطه وری باید درجه حفاظت سنسور و ترانسمیتر جداگانه بررسی شود. IP67، IP68، NEMA و نحوه آب بندی کابل ها در مدل های مختلف تفاوت دارند. در مناطق خطرناک نیز Zone، گروه گازی، کلاس دمایی و نوع تأییدیه ATEX یا IECEx باید با کد کامل محصول تطبیق داده شوند.
محصولات این دسته بندی می توانند شامل مدل هایی از برندهای زیر باشند:
خانواده Promag برای کاربردهای آب و فاضلاب، صنایع فرایندی، مواد غذایی و سرویس های شیمیایی عرضه می شود. هنگام انتخاب باید حرف و شماره کامل مدل سنسور و ترانسمیتر بررسی شوند.
مدل های OPTIFLUX و WATERFLUX برای کاربردهای مختلف صنعتی و آب ارائه شده اند. نوع کانورتر، سنسور، لاینر و الکترود باید جداگانه مشخص شوند.
خانواده Rosemount 8700 شامل سنسورها و ترانسمیترهای مختلف برای آب، فرایند و دوغاب است. سنسور و ترانسمیتر باید از نظر سازگاری با یکدیگر بررسی شوند.
خانواده SITRANS FM شامل سنسورها و ترانسمیترهای مناسب آب، صنایع شیمیایی، معدنی و کاربردهای بهداشتی است.
محصولات WaterMaster، AquaMaster و ProcessMaster برای نیازهای متفاوت شبکه آب و فرایندهای صنعتی طراحی شده اند. این خانواده ها از نظر منبع تغذیه، کاربرد و امکانات ارتباطی یکسان نیستند.
خانواده ADMAG برای اندازه گیری مایعات رسانا در کاربردهای عمومی و فرایندی عرضه می شود. نوع لاینر، الکترود و طراحی سنسور باید متناسب با سیال انتخاب شود.
مدل هایی مانند Bürkert 8041 و 8045 در سیستم های آب، تزریق، اختلاط و خطوط فرایندی کاربرد دارند. نوع اتصال و سازگاری سنسور با فیتینگ باید بررسی شود.
قیمت فلومتر مغناطیسی عدد ثابتی نیست و به پیکربندی کامل تجهیز بستگی دارد. عوامل اصلی مؤثر بر قیمت عبارت اند از:
| عامل | تأثیر بر قیمت |
|---|---|
| برند و مدل | سطح فناوری، امکانات و وضعیت تأمین متفاوت است |
| سایز سنسور | افزایش DN معمولاً قیمت سنسور و فلنج را افزایش می دهد |
| نوع اتصال | فلنجی، ویفری، رزوه ای و بهداشتی قیمت متفاوت دارند |
| جنس لاینر | PTFE، PFA و لاستیک ها قیمت یکسانی ندارند |
| جنس الکترود | الکترودهای خاص مانند تانتالوم یا پلاتین گران ترند |
| کامپکت یا ریموت | کابل، جعبه اتصال و نصب ریموت بر قیمت اثر دارند |
| دقت و کالیبراسیون | کلاس دقت و گواهی کالیبراسیون مهم است |
| خروجی و پروتکل | HART، Modbus، Profibus و سایر آپشن ها قیمت را تغییر می دهند |
| درجه حفاظت | نسخه غوطه وری یا محیط سخت می تواند قیمت بیشتری داشته باشد |
| ضدانفجار بودن | نوع تأییدیه Ex بر قیمت و زمان تأمین مؤثر است |
| منبع تغذیه | باتری، AC، DC یا دو سیمه بودن در انتخاب اثر دارد |
| موجودی و اصالت | نو، مازاد پروژه یا استوک بودن باید مشخص شود |
برای مقایسه قیمت دو پیشنهاد باید کد کامل، محدوده تحویل و لوازم همراه آن ها یکسان باشد. قیمت یک سنسور بدون ترانسمیتر را نباید با قیمت یک فلومتر کامل مقایسه کرد.
در خرید فلومتر نو، کد کامل سنسور و ترانسمیتر، گواهی کالیبراسیون و محدوده تحویل باید کنترل شوند. برای خرید نمونه استوک یا مازاد پروژه، علاوه بر ظاهر دستگاه باید موارد زیر بررسی شوند:
صرف روشن شدن نمایشگر، سلامت اندازه گیری فلومتر را تأیید نمی کند.
در این دسته بندی مدل های مختلف فلومتر الکترومغناطیسی برای کاربردهای آب، فاضلاب، صنایع شیمیایی، غذایی و معدنی قابل بررسی هستند. برای انتخاب صحیح، بهتر است پیش از خرید، اطلاعات فرایندی یا دیتاشیت پروژه ارسال شود تا سایز، لاینر، الکترود، اتصال و ترانسمیتر مناسب مشخص شوند.
برای استعلام موجودی و قیمت فلومتر مغناطیسی، نام برند و مدل موردنظر یا تصویر کامل پلاک محصول را ارسال کنید. در صورت مشخص نبودن مدل، اطلاعات فرایندی مبنای انتخاب فنی قرار می گیرد.
قیمت به برند، مدل، سایز، لاینر، الکترود، نوع ترانسمیتر، خروجی ها و تأییدیه ها بستگی دارد. بدون کد کامل یا اطلاعات فرایندی نمی توان قیمت قابل مقایسه ارائه کرد.
برای بیشتر آب های خام، شهری، صنعتی و فاضلاب مناسب است؛ مشروط بر اینکه رسانایی از حداقل موردنیاز مدل بیشتر باشد. آب فوق خالص ممکن است رسانایی کافی نداشته باشد.
معمولاً خیر؛ زیرا بیشتر روغن ها و هیدروکربن ها رسانایی کافی ندارند.
هیچ کدام در تمام کاربردها بهتر نیستند. کامپکت نصب ساده تری دارد و ریموت برای نقاط زیرزمینی، مرطوب، مرتعش یا دارای دسترسی دشوار مناسب تر است.
لزوماً خیر. سایز نهایی باید براساس محدوده دبی و سرعت مناسب سیال انتخاب شود. در بعضی خطوط استفاده از فلومتر کوچک تر همراه تبدیل مهندسی شده نتیجه بهتری دارد.
مدل Full-Bore معمولاً مانع داخلی ندارد و افت فشار ناشی از خود سنسور ناچیز است. اگر برای افزایش سرعت از تبدیل و سایز کوچک تر استفاده شود، مجموعه تبدیل ها می تواند افت فشار ایجاد کند.
یک برند واحد برای تمام کاربردها بهترین نیست. انتخاب باید براساس نوع سیال، سایز، متریال، دقت، تأییدیه، امکانات ارتباطی، خدمات و بودجه انجام شود.
حداقل نام سیال، دبی، سایز خط، فشار، دما، نوع اتصال، منبع تغذیه و خروجی موردنیاز باید اعلام شود. تصویر پلاک تجهیز قبلی نیز بسیار کمک کننده است.
